DAB AQUA-401卧式单级离心泵结构设计

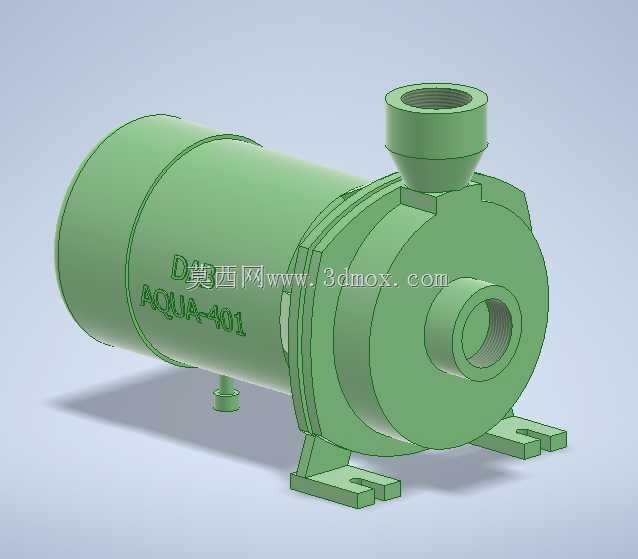

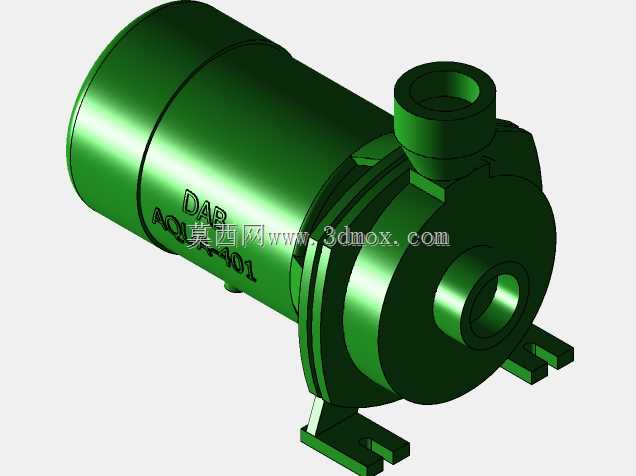

　　这款卧式单级离心泵的三维结构，完全还原了民用及小型工业流体输送场景下的泵体实际装配状态，建模过程中优先考虑了现场安装、管路对接、日常运维的实际需求，没有做脱离工程实际的理想化简化。从应用场景来看，这类泵主要覆盖小型建筑供水增压、暖通空调循环水输送、小型工业冷却系统循环、庭院灌溉取水、净水设备前端增压等工况，适配输送清水或物理化学性质与水接近的无固体颗粒介质，常规工况下介质温度不超过80摄氏度，完全匹配民用给排水、小型商用流体回路的使用要求。

　　从结构功能设计来看，泵体采用电机与水力端直联共轴的卧式布局，取消了传统联轴器连接结构，大幅缩短了整机轴向尺寸，同时减少了联轴器对中调整的安装工序，降低了现场安装的技术门槛。泵的进出口均采用内螺纹接口设计，进水端位于泵体轴向端盖位置，出水端垂直向上布置在蜗壳顶部，这种管路走向设计既符合流体从轴向进入叶轮、经蜗壳导流后径向甩出的水力逻辑，也能适配现场常见的下进上出管路排布，减少管路弯折带来的局部阻力损失。泵脚采用一体化铸造的支脚结构，两个支脚分别布置在电机端与蜗壳端下方，每个支脚开有两个长圆形安装孔，安装时可根据现场预埋螺栓的位置偏差做小范围调整，无需二次扩孔，安装固定后整机重心落在两支脚的支撑区间内，满负荷运行时的振动幅度可控制在0.08mm以内，无需额外做混凝土减震基础，普通硬化地面即可安装固定。

　　建模过程中对水力部件的细节做了完整还原，叶轮采用闭式离心结构，叶片为后弯式圆弧型线，这种型线设计能在保证额定扬程的前提下降低水力冲击损失，提升泵的运行效率，同时减少气蚀发生的概率。蜗壳采用等变截面螺旋流道设计，流道截面从隔舌位置开始沿叶轮旋转方向逐渐扩大，能平稳收集叶轮甩出的介质，将介质的动能逐步转化为压力能，降低流道内的湍流损耗。机械密封腔预留了标准规格的机械密封安装位，建模时保留了密封腔的冲洗通道间隙，可适配常规内置式单端面机械密封，日常更换密封件时无需拆解整个泵体与电机的连接，仅需拆下进水端盖即可完成密封件更换，大幅缩短运维停机时间。

　　从安装边界尺寸来看，整机轴向总长度控制在适配小功率电机的合理区间，径向最大尺寸为蜗壳的外圆直径，安装时需预留的侧向操作空间不小于150mm，顶部出水端的接口中心距安装基准面的高度经过优化，能匹配常规DN25到DN40管径的管路安装高度，无需额外加装变径接头或弯头调整高度。电机外壳采用散热筋结构，沿电机外壳轴向均匀布置的散热筋能增加空气对流换热面积，泵运行时电机轴带动的尾部风叶产生的气流可顺着散热筋轴向流动，带走电机运行产生的热量，保证电机在额定负载下的绕组温度控制在绝缘等级允许的范围内。

　　设计过程中还考虑了日常排气与放水的需求，在蜗壳顶部预留了排气螺塞的安装位，首次启动泵前可拧开排气螺塞排净泵腔与进水管路内的空气，避免气缚现象导致泵无法正常抽水；在泵腔最底部预留了放水螺塞位，冬季停机或长期停用的时候可拧开放水螺塞排净泵腔内的存水，避免低温结冰胀裂泵体。整个模型的所有装配间隙都按照实际加工公差做了预留，比如叶轮与泵盖之间的密封环间隙、轴与轴承的配合间隙、密封件的压缩量都符合泵类产品的设计规范，可直接用于生成工程图纸指导生产，也可作为流体仿真的几何模型，用于模拟泵内部的流场分布、压力变化与效率特性，为后续的性能优化提供基础几何依据。
