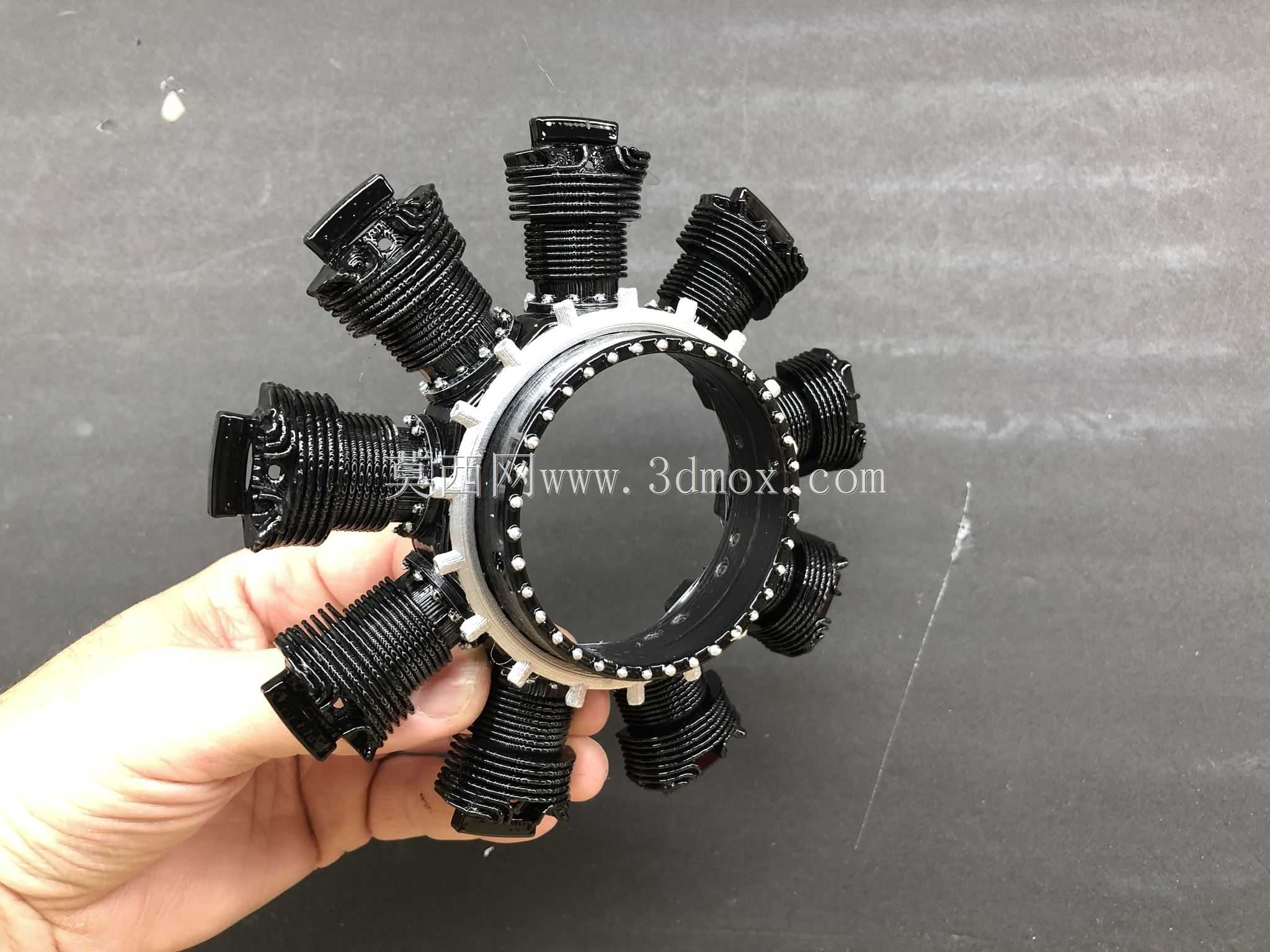

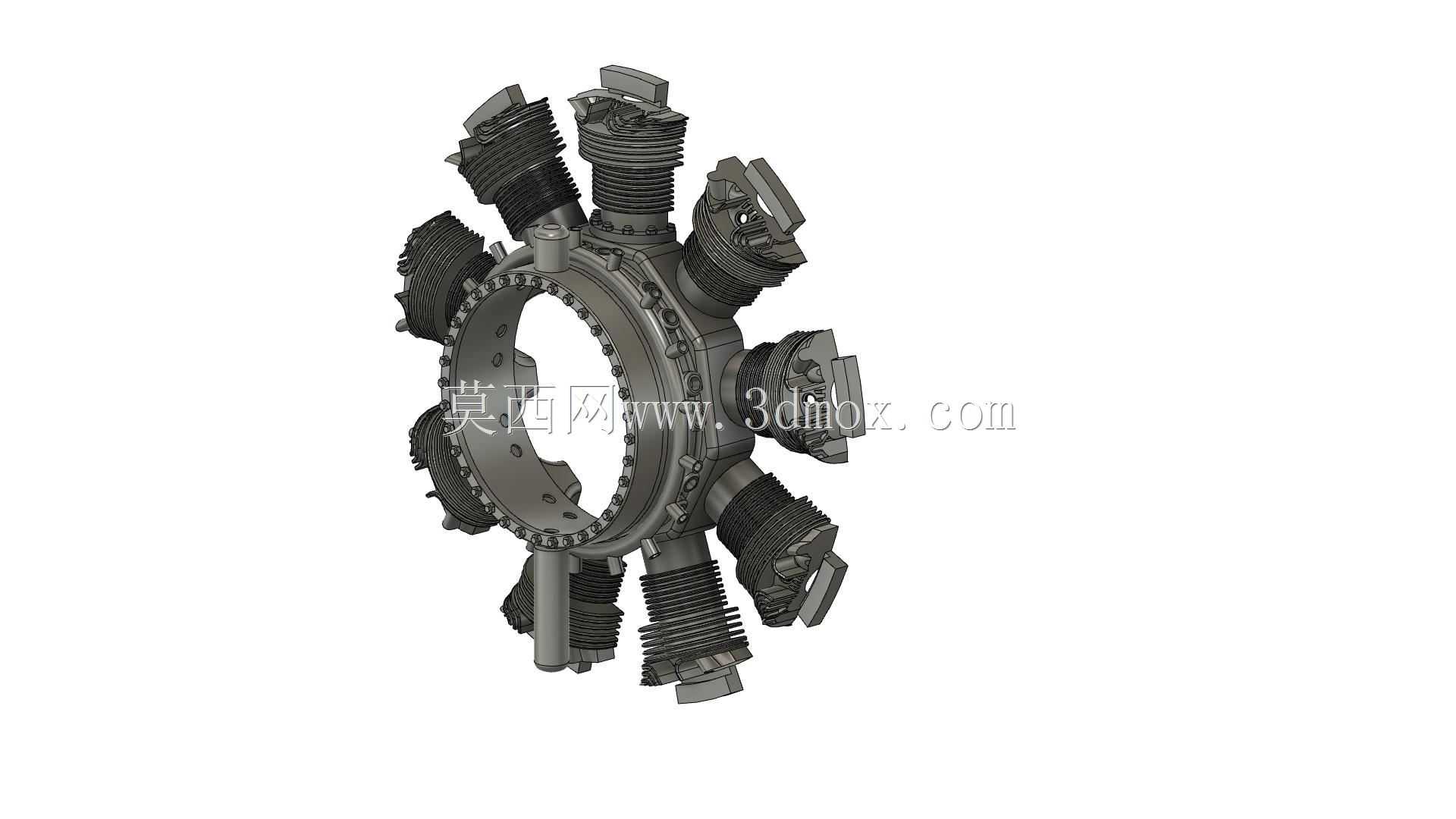

星型九缸航空活塞发动机精细结构

　　这套径向活塞动力装置的建模工作，最初的切入点并不是从零堆砌零件，而是围绕老式螺旋桨飞机机头那圈标志性的放射状气缸布局，把每一处装配干涉、运动间隙先在三维环境里捋顺。做这类星型引擎结构，最核心的约束从来不是外观像不像，而是曲轴箱中心到各缸气缸头的径向尺寸必须严格统一——九组气缸沿圆周均布，相邻缸体的散热鳍片、进气管路、摇臂室罩之间的周向间隙要留足，既不能在运转时出现相邻部件磕碰，也不能为了避让把缸间距拉得过大，导致整机迎风直径超出老式教练机机头整流罩的容纳边界。

　　从实际装机场景来看，这类大排量星型航空发动机主要适配轻型通用飞机、复古教练机以及航展复刻机型，机头安装法兰直接对接防火墙前段的发动机架，曲轴输出端朝前连接螺旋桨减速器，后端则要留出磁电机、燃油泵、润滑油路的检修空间。建模时我们特意把中心曲轴箱的内部分腔做了分层：前段容纳主推力轴承与螺旋桨轴连接法兰，中段是星形布置的主滑油通道，后段整合附件传动齿轮系，所有油路孔位都沿径向对应到每一组气缸的连杆大头位置，避免装配后出现油路错位。

　　气缸部分的设计完全沿用空冷星型引擎的成熟思路，每一组缸体外部都加工出密集的环形散热鳍片，不需要额外布置水冷套和冷却液管路，这也是早年轻型飞机偏爱径向布局的关键——迎风面直接掠过的气流可以同时给所有气缸均匀散热，省去复杂水冷系统的重量和故障点。每缸顶部的气门摇臂室、进气弯管、火花塞安装座都单独做了独立特征，进气管路从中心增压区向外呈弧形延伸到各缸进气口，弯折半径严格按照气流阻力最小的走向设定，没有出现急弯导致进气畸变。

　　活塞连杆组是整套结构里最考验装配逻辑的部分。星型发动机不像直列引擎那样每缸对应独立连杆轴颈，而是采用 master-and-articulated rod 主副连杆结构：一圈气缸里有一根主连杆直接抱在曲轴曲柄销上，其余八根副连杆通过销孔铰接在主连杆大头的凸缘上。建模时必须逐组校验活塞在上止点、下止点两个极限位置时，连杆摆角是否超出缸套允许的侧向摩擦范围，副连杆与主连杆铰接销的配合间隙、连杆大头和曲轴箱内壁的回转包络面都要单独做干涉检查，稍有偏差就会在曲轴转动时出现卡滞。

　　外形尺寸层面，整机径向轮廓以曲轴轴线为中心，最大外圆刚好覆盖所有气缸头的最外侧端点，轴向长度从后附件安装面到前螺旋桨连接法兰控制在紧凑区间，安装节的位置对称分布在曲轴箱后部的加强凸台上，螺栓孔的分度圆和老式飞机架的安装孔位完全匹配，不需要额外做转接支架。外部附件的排布也充分考虑了地勤维护场景：两侧的磁电机、下部的机油滤清器、顶部的燃油注油口都布置在手能直接触及的位置，气缸头的气门调整螺钉朝外，掀开摇臂室盖就能直接调整气门间隙，不用拆解周边管路。

　　从结构验证的角度，这套数模把所有紧固件、密封垫片、管线接头都按实际装配层级拆分，既可以用于航空动力装置的教学演示，直观展示星型引擎曲轴一转所有气缸交替做功的工作逻辑，也能作为复刻机型改装选型时的干涉校验参考，核对机头罩内部空间、油路走向和机架安装点的匹配度，省去二维图纸反复比对尺寸的工作量。
