PEF标识名片手动压花辊结构设计

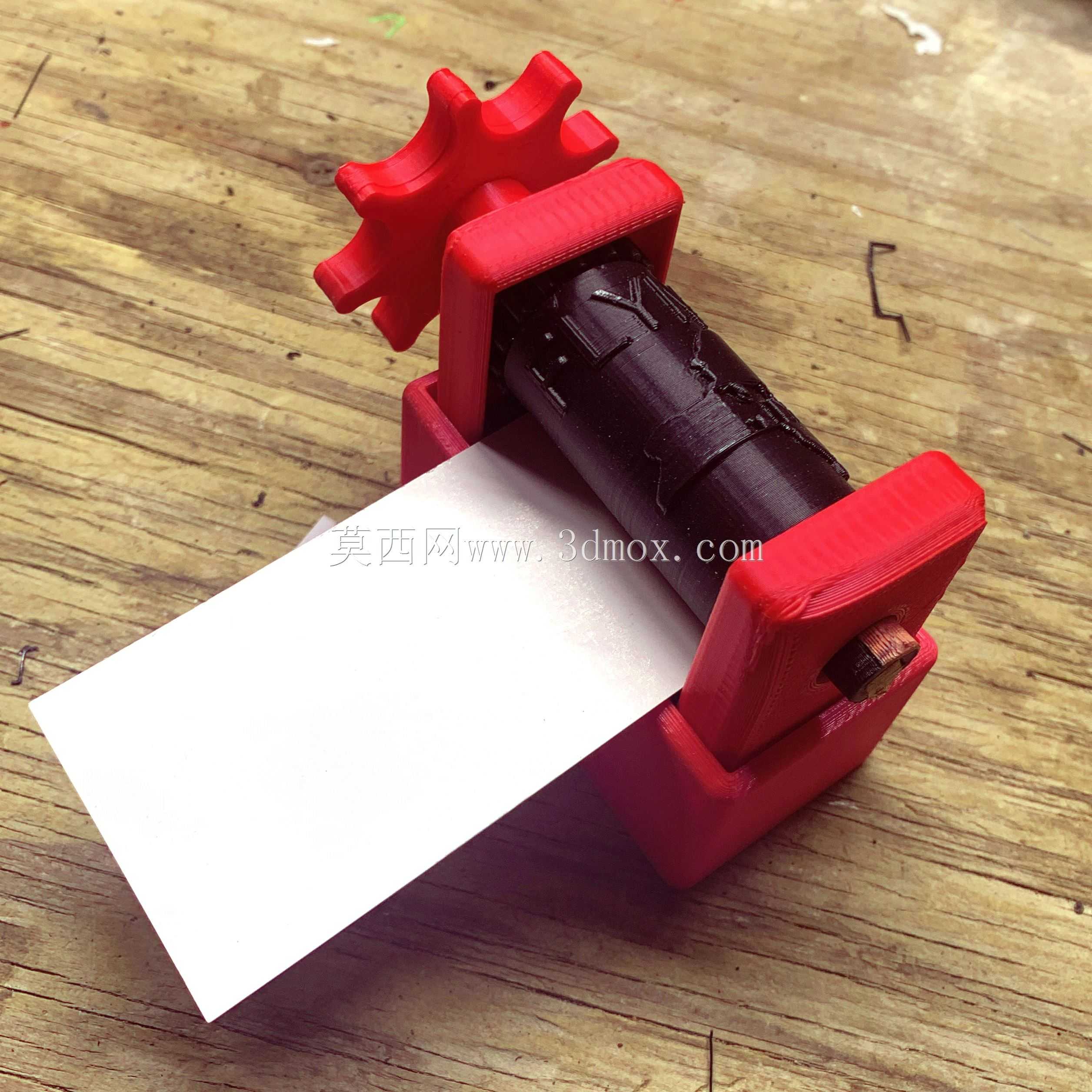

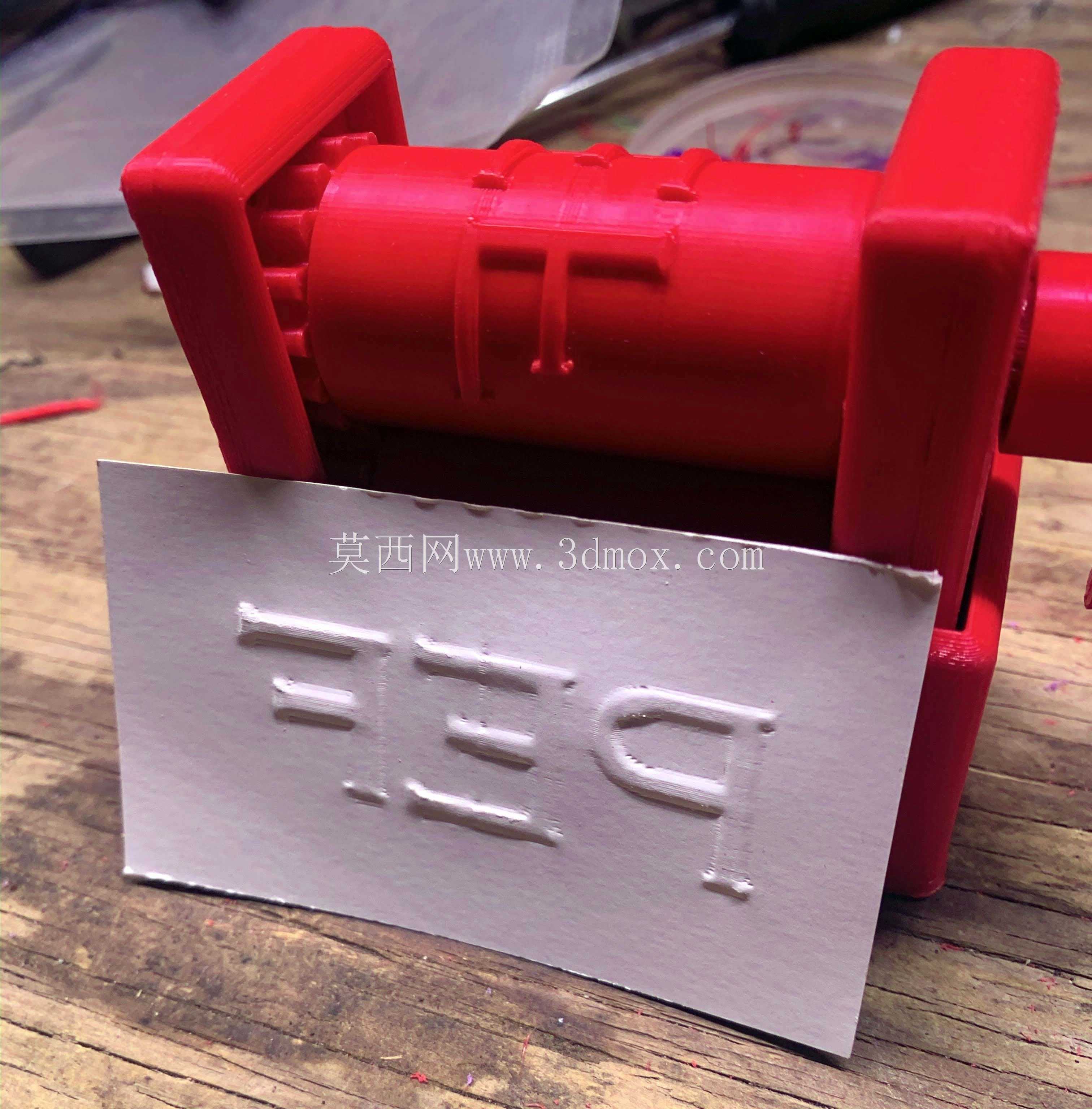

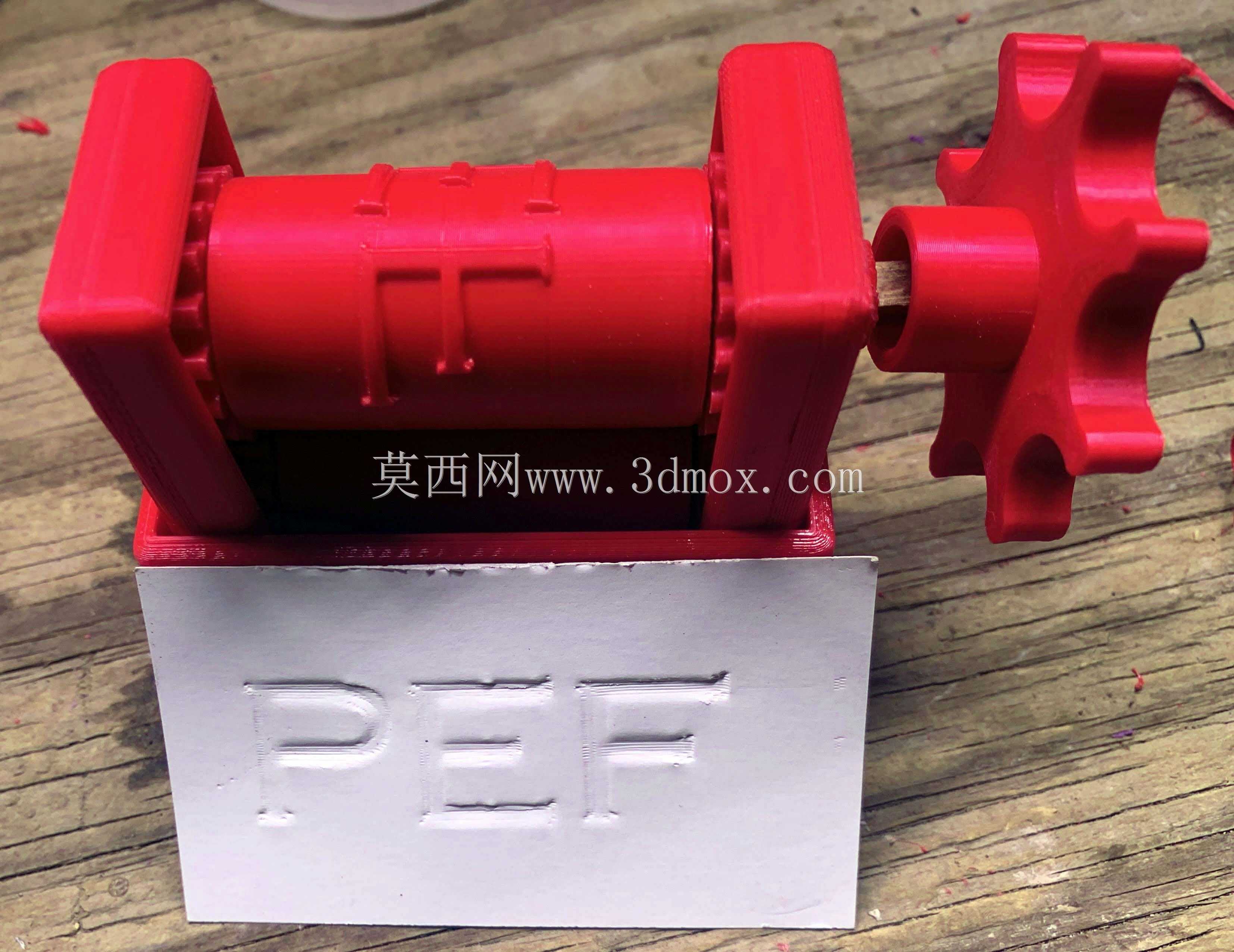

　　这款手动压花辊主要面向文创工作室、文印门店、个性化名片定制场景使用，核心功能是在纸质名片、薄卡片表面压出凸起的PEF标识浮雕效果，相比印刷标识，压印出的凹凸纹理触感清晰，不会因摩擦掉色，能大幅提升名片的辨识度与质感，也可适配同厚度的卡纸、薄PVC片材做小批量压印作业，无需外接动力，单人即可操作，适合小批量定制化生产场景，避免大型压印设备开机调试的繁琐流程。

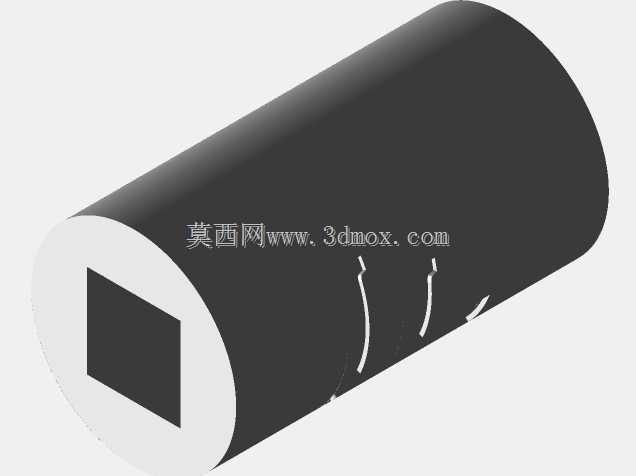

　　从结构设计逻辑来看，整套结构采用分体式组装思路，核心压印组件为带PEF反向凸模的辊筒，辊筒直径控制在34.56mm，辊身工作段长度匹配标准名片宽度，压印凸模高度设置为0.2mm，这个高度既能保证压出的标识有足够的触感凸起，又不会顶穿0.3-0.5mm厚度的常规名片纸张，凸模边缘做了0.03mm的圆角过渡，避免压印时裁切纸张纤维导致毛边。辊筒两端的支撑轴直径统一为1.1mm，轴端与两侧支架的安装孔采用间隙配合，单边间隙控制在0.05mm，保证辊筒转动顺畅无卡滞，同时不会出现径向窜动导致压印位置偏移。

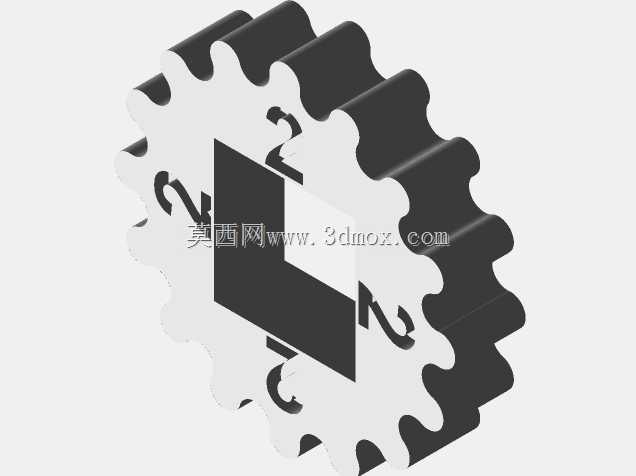

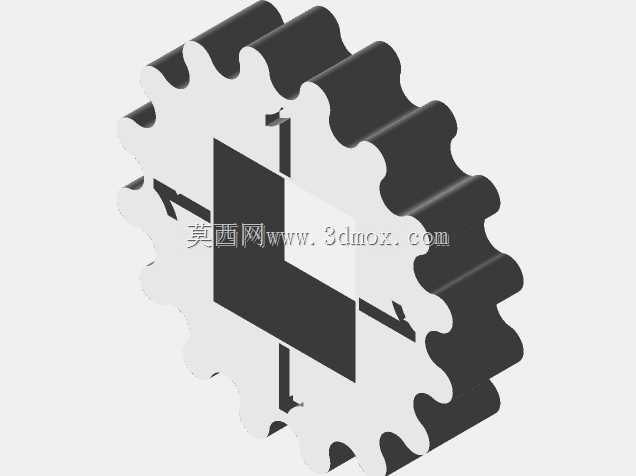

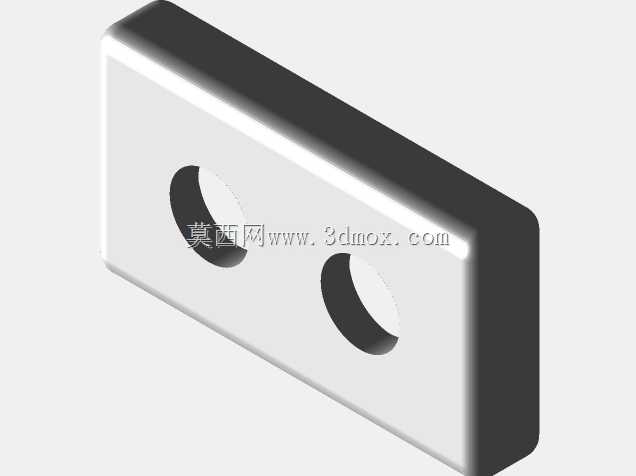

　　传动部分采用配对齿轮同步结构，两个啮合齿轮分别安装在两根平行辊轴的同侧端，安装时需保证两齿轮的啮合侧隙在0.02-0.04mm之间，既保证传动同步，让上下辊转动线速度完全一致，避免纸张压印时出现错位、褶皱，又不会因侧隙过小导致转动阻力过大。两侧的支撑侧板采用对称设计，侧板上预留的轴孔位置同轴度公差控制在0.02mm以内，保证两根辊轴平行度达标，压印时整个幅面的压力均匀，不会出现局部压痕过深或过浅的问题。

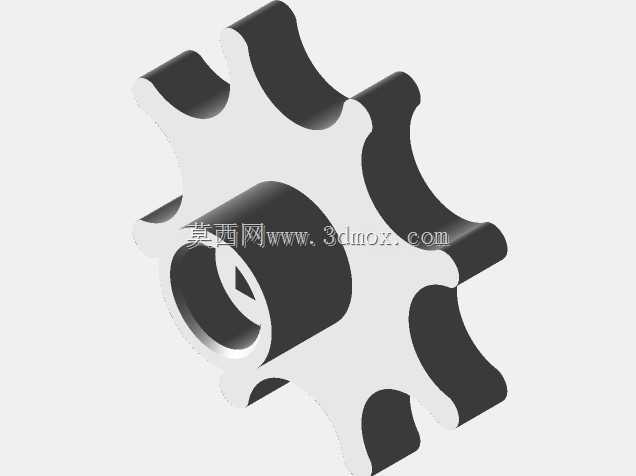

　　手柄部分提供两种适配方案，一种是自带塑料驱动齿的一体式手柄，适合用高强度工程塑料制作的场景，直接卡入轴端即可使用；另一种是预留0.25×25mm方孔的手柄接口，可适配木质、金属材质的外接手柄，当采用PLA等强度偏低的耗材制作结构件时，建议选配带金属嵌件的轴或者金属轴搭配手柄，避免长期使用后轴孔磨损导致间隙过大。底座部分做了定位挡边设计，纸张送入时可抵住挡边定位，保证每次压印的PEF标识位置统一，定位边到辊筒压印中心的距离经过反复校准，压印位置刚好落在名片常规标识放置区域，无需每次手动对位。

　　实际装配时需要先将辊筒与齿轮预装到一侧侧板上，再对齐另一侧侧板的轴孔压装，装配完成后手动转动手柄检查辊筒转动是否顺畅，有无异响或卡滞点，确认齿轮啮合正常后再固定底座。如果需要定制其他图案的压花效果，只需更换辊筒表面的凸模结构即可，其余支撑、传动、手柄组件都可以通用，大幅降低定制改造成本。整套结构的外形尺寸控制在可单手握持操作的范围，放置在桌面不占用过多空间，操作时只需将名片沿底座定位边送入，转动手柄即可带动辊筒转动，完成连续压印作业，压印过程中纸张随辊筒转动自动进给，无需手动拉扯，压印力度可通过握持手柄的力度微调，适配不同厚度的片材压印需求。
