带圣帕特里克脚印装饰的滚轮结构设计

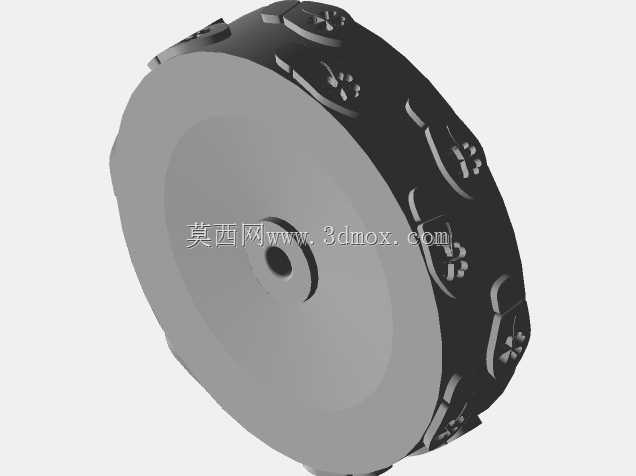

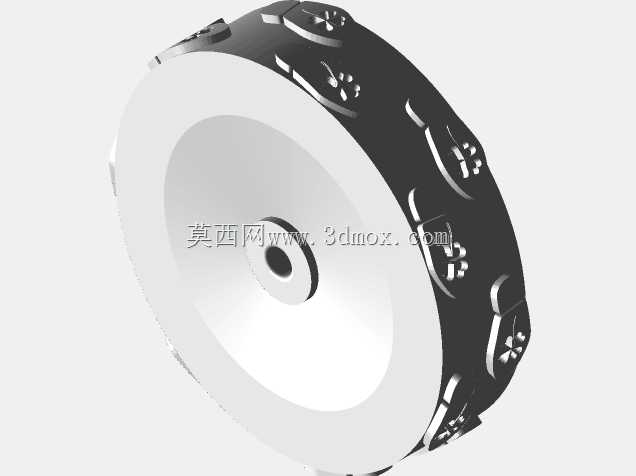

　　这款带圣帕特里克脚印装饰的滚轮结构，最初的设计需求来自文创周边加工设备的定制改造项目，当时客户需要在软质皮革、手工皂、烘焙面团这类易压印成型的物料表面，连续滚压出统一的圣帕特里克主题脚印纹样，替代传统的手工盖章作业，提升小批量文创产品的加工一致性。从结构本身来看，滚轮主体采用同轴回转体设计，中心预留标准安装轴孔，可直接适配现有小型压印设备的轮轴安装位，不需要额外定制转接法兰，安装时只需保证轮面与物料输送平面的平行度误差控制在0.1mm以内，就能避免压印深浅不均的问题。轮体的外圆柱面是功能核心区域，所有脚印纹样采用凹陷式结构设计，凹陷深度统一设置为1.2mm，这个深度是经过多轮试模验证的：压印软质皮革时不会因为过深导致皮面撕裂，

　　压印手工皂或烘焙面团时也不会因为过浅导致纹样模糊，同时凹陷的边角全部做了R0.2mm的圆角处理，既方便压印后物料与轮面顺利脱离，不会出现粘料带料的情况，也能减少长期使用过程中边角的应力集中，避免纹样崩缺。轮体的两个端面做了轻量化的沉槽设计，在保证整体结构刚性的前提下，尽可能降低轮体自重，减少轮轴转动时的惯量，适配小型设备的低扭矩输出动力端，不需要额外更换更大功率的驱动电机就能稳定运行。从应用场景拓展来看，这款滚轮除了文创产品压印用途外，还可以调整安装支架后，作为儿童手工DIY工具的配套滚轮，在彩泥、橡皮泥这类手工材料上滚压出趣味纹样，也可以适配在小型包装设备上，对蜡封、封口贴纸做主题压痕装饰。

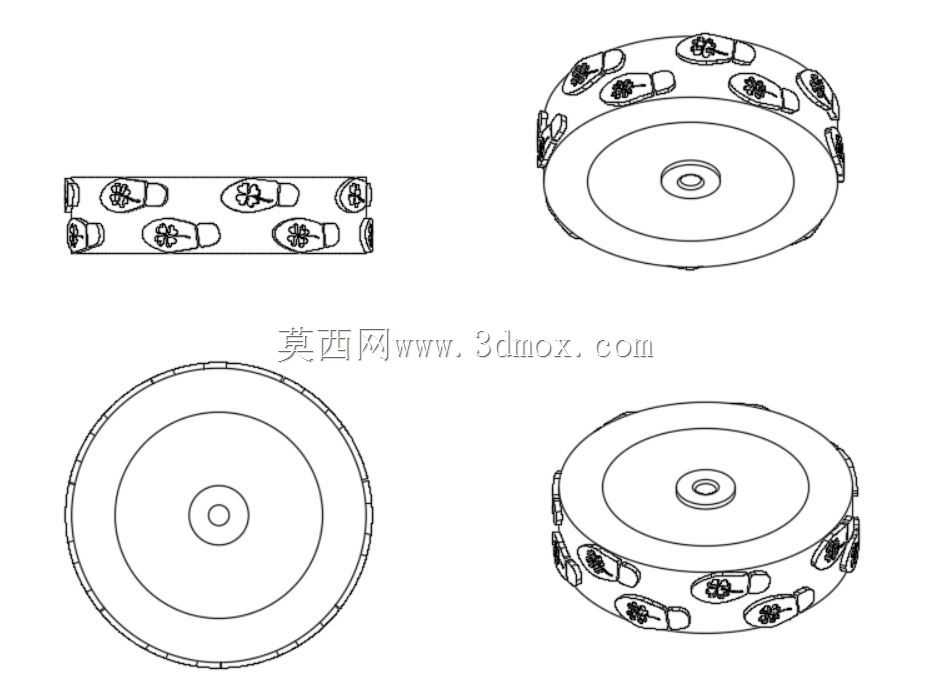

　　设计过程中特意将脚印纹样沿轮面周向做了等距排布，相邻两个脚印的中心弧长对应轮体转动一周的进给距离，保证连续滚压时纹样不会出现重叠或者间距过大的问题，同时每个脚印的朝向都沿轮面切线方向做了微调，模拟真实行走时的脚印角度偏差，避免机械排布带来的生硬感。安装边界方面，轮体的外径设置为80mm，轴向宽度为30mm，中心安装孔直径为8mm，适配市面上绝大多数小型手动压印机、桌面式滚压设备的安装尺寸，轮体两端的轴肩定位面与中心孔的同轴度公差控制在0.05mm以内，安装后转动无偏摆，长时间运行也不会出现轮面蹭到设备护板的问题。考虑到不同使用场景的材质需求，建模时预留了材质替换的参数化接口，如果用于食品接触类的压印场景，

　　可以直接将模型导入CAM软件生成不锈钢材质的加工刀路，如果用于普通文创压印，也可以采用树脂3D打印快速制作样件验证效果，不需要重新调整模型结构。轮面的纹样凸起与凹陷的过渡面全部做了拔模斜度处理，斜度设置为3度，不管是采用机加工还是注塑、3D打印工艺制作，都能顺利脱模或者去除支撑，减少后期打磨修整的工作量。实际测试中，这款滚轮在手动压印设备上使用时，单次滚压就能在2mm厚的植鞣革表面留下清晰完整的脚印纹样，连续滚压500次后纹样没有出现明显磨损，轮体转动顺畅无卡滞，完全满足小批量文创生产的使用需求。
