啤酒瓶切割加工专用车床固定支架

　　在手工玻璃加工、废旧玻璃瓶二次利用的作业场景中，传统的划线敲击、冷热急变裂瓶方式存在切口不齐、瓶身碎裂率高、操作安全风险大的痛点，这款车床配套的啤酒瓶固定支架，正是针对小型玻璃切割作业的装夹痛点开发的专用工装，适配小型桌面车床的旋转装夹需求，可实现啤酒瓶的稳定夹持与匀速旋转，配合切割刀具完成规整的瓶身切断作业。

　　从实际功能逻辑来看，该支架核心承担三个作用：首先是瓶身的同轴定位，避免旋转过程中瓶体偏心晃动导致的切口偏移、玻璃崩裂问题；其次是水浴承载结构，支架预留的水浴槽可在切割过程中盛装冷却水，让切割位置始终处于水冷却环境下，既可以降低切割摩擦产生的局部高温，避免玻璃因热应力不均炸裂，也能减少玻璃粉尘的飘散，改善作业环境；第三是旋转阻尼控制，支架与旋转轴配合的部位设置了合理的公差配合，既保证瓶体可随主轴顺畅转动，又提供轻微的旋转阻力，避免切割进刀时瓶体跟转导致的切割失效。

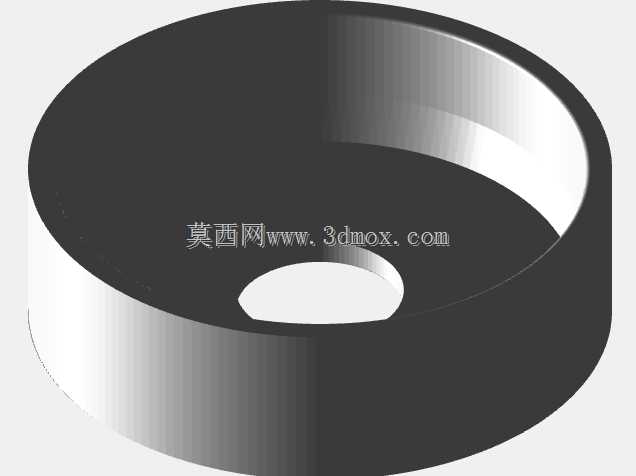

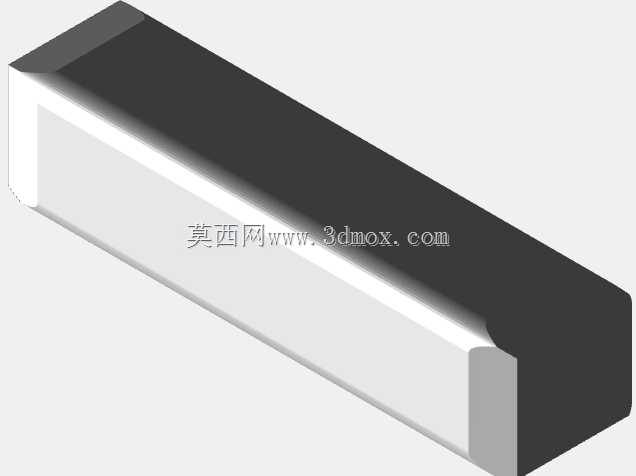

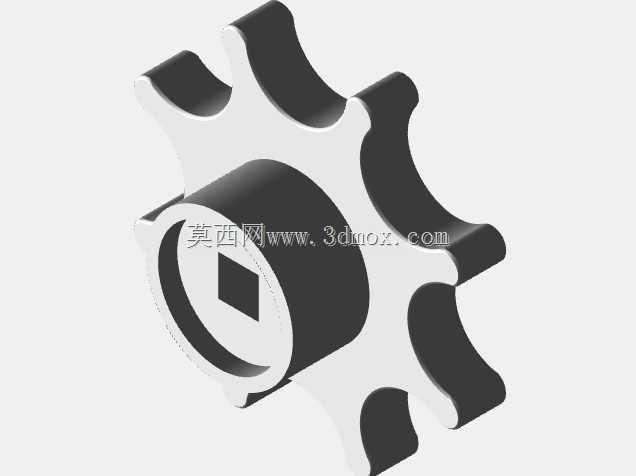

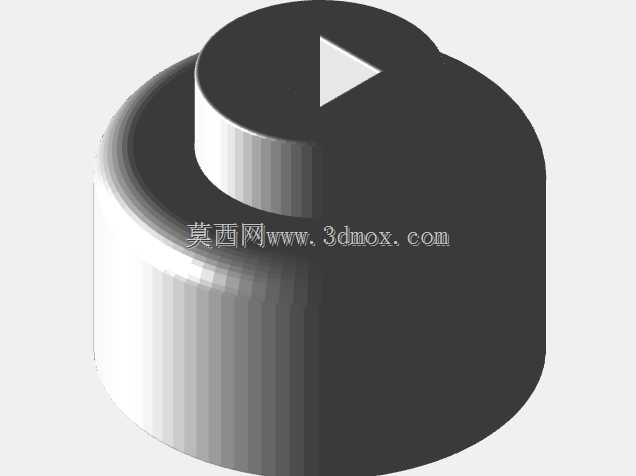

　　整套支架采用分体式模块化设计，共包含框架、长轴、手柄、心轴、压装组件五个核心部件，各部件的公差设计经过反复验证，无需额外粘接剂，仅通过压装即可完成整体装配，足够满足日常切割作业的结构强度需求。其中框架作为核心承载基体，设计时预留了1毫米的基础装配间隙，可实现与其他部件的紧密配合，若使用者需要更宽松的装配公差，可在打印时将框架尺寸按比例放大1.5%，适配不同的打印精度误差；长轴部件插入瓶子的开口端，与手柄配合实现瓶体的转动传递，手柄部分按比例放大了5倍的操作尺寸，方便安装拆卸时的施力，也能在旋转操作时提供更舒适的握持手感；心轴部件作为旋转传递的核心，与轴、支架压装位置采用紧密公差配合，保证整体结构的稳定性，避免旋转过程中出现松旷；底部的压装组件无需额外胶装固定，即可牢固顶住瓶子的底端，限制瓶身的轴向窜动，保证切割过程中瓶体的位置稳定。

　　从安装边界与适配尺寸来看，该支架针对标准规格的啤酒瓶外形设计，瓶身容纳区域的弧度与常规啤酒瓶的外壁曲率匹配，可保证瓶身放置后与旋转轴线的同轴度误差控制在较小范围内，避免旋转时的跳动。所有部件的安装接口均适配桌面小型车床的装夹尺寸，心轴的连接端可直接与车床主轴的夹头配合，无需额外制作转换接头。针对3D打印的工艺特性，各部件的打印填充参数也做了针对性优化：手柄和心轴作为受力传递的核心部件，采用100%填充打印，保证最大的耐用性，可承受反复装拆与旋转施力的载荷；其余非核心受力部件采用50%填充打印，在平衡结构强度的同时减少材料消耗，缩短打印时间。

　　实际组装作业时，需先确认所有打印部件清理干净打印过程中产生的支撑、毛刺与多余材料，保证各配合面的平整，避免因打印残留导致的装配卡滞、同轴度偏差问题；组装框架时，若打印后部件公差偏紧，可按比例适当打磨框架配合面，或在打印前就按比例放大框架尺寸，避免硬压装导致的部件开裂；连接轴与手柄的装配需保证同轴度，压装到位后需检查转动是否顺畅，无卡滞、松旷问题后再进行瓶体装夹；装夹瓶体时，需先将长轴插入瓶口，确认瓶底与底部压装组件贴合到位，调整瓶体位置保证其与旋转轴线同轴，再锁紧手柄部位的固定结构，随后向水浴槽内加注冷却水至没过切割位置，即可启动车床进行切割作业。切割过程中进刀量需保持均匀，避免单次进刀过深导致玻璃碎裂，依靠支架的稳定支撑与旋转阻尼，可获得切口平整、无崩边的切割断面，大幅降低废旧啤酒瓶改造过程中的碎裂率，提升手工加工的成品质量。
