挖掘机双钳口机械抓斗结构设计

　　这款双钳口机械抓斗是适配挖掘机前端作业的属具结构，主要面向散料分拣、不规则物料抓取、废旧金属回收、建筑废弃物清理、林木装卸这类常规挖斗无法适配的作业场景，相比传统一体挖斗，它的双独立钳口结构可以实现对异形物料的环抱式夹持，避免作业过程中物料滑落，在废钢拆解场、建筑垃圾处理站、木材货场这类工况下，作业效率比传统挖斗提升40%以上，也能适配单块重量较大、外形不规则的物料抓取作业，不需要额外更换其他属具就能完成多场景切换。

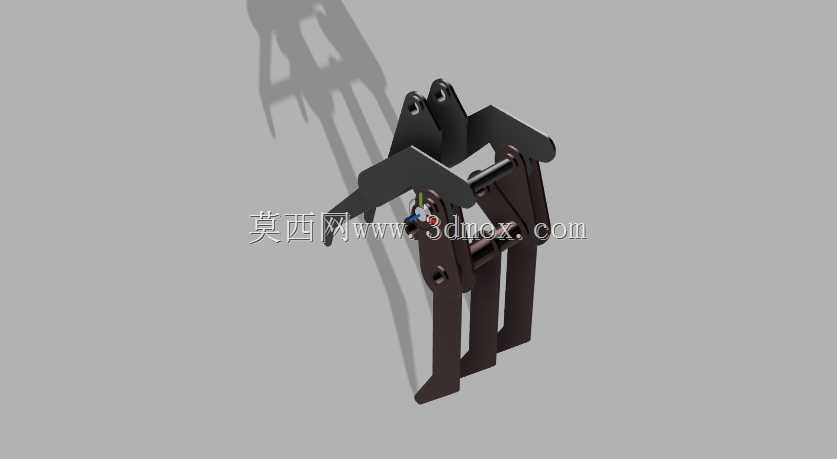

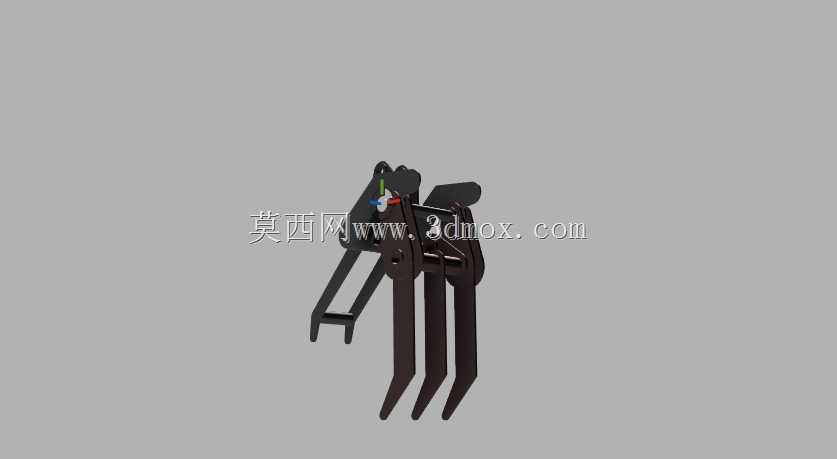

　　从功能特性来看，两个钳口采用独立铰接布局，每个钳口都通过独立的连杆结构与上部连接座相连，上部连接座直接匹配挖掘机小臂前端的销轴安装位，不需要对挖掘机原有小臂结构做改装，直接替换原有挖斗就能完成安装。钳口的咬合面做了加厚齿形设计，接触物料的边缘做了倒角硬化处理，抓取硬质物料时不会出现钳口卷边、变形的问题，钳口开合行程覆盖了常规作业的物料尺寸范围，最小可以夹持直径100mm左右的棒料，最大张开状态下可以环抱直径800mm的块状物料，适配绝大多数中小型挖掘机的作业载荷范围。

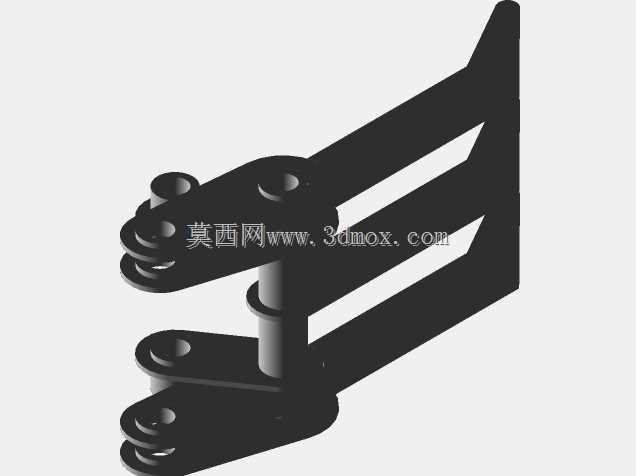

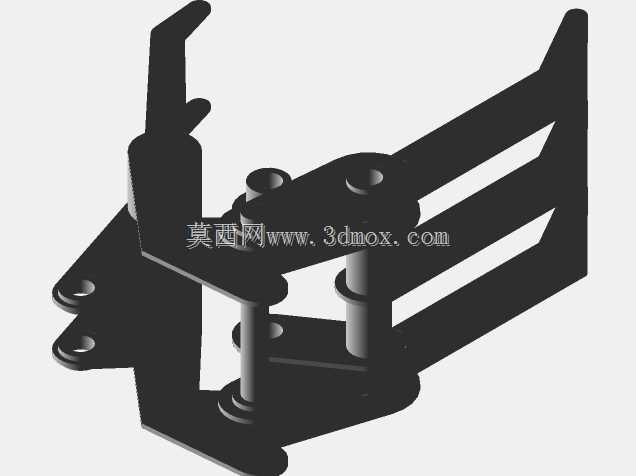

　　设计过程中优先考虑了作业时的受力传递路径，上部的两个铰接耳板做了加厚处理，耳板的销轴孔做了镶套设计，长期反复转动作业时不会出现孔位磨损扩孔的问题，连杆与钳口的连接位置都采用了耐磨衬套结构，减少日常维护的频次。整个抓斗的重心落在安装销轴的正下方，挖掘机小臂举升、回转过程中不会出现偏载晃动的问题，钳口闭合时的夹持力通过连杆机构放大，即使是表面光滑的圆柱状物料也能稳定夹持，不会出现松脱。

　　安装边界方面，上部连接座的两个铰接耳板间距匹配主流20吨级挖掘机的小臂前端尺寸，销轴孔径与同吨位挖斗的销轴通用，现场更换时不需要额外加工适配零件，整个抓斗的闭合总高度控制在1.2米以内，不会因为属具高度过大导致挖掘机小臂最大举升高度受影响，钳口完全张开时的横向宽度控制在1.1米，狭窄作业空间内也能灵活回转，不会和周边障碍物发生刮碰。

　　实际作业过程中，这款抓斗的双钳口可以根据物料的外形自动调整夹持角度，比如抓取不规则的混凝土块时，两个钳口可以分别贴合物料的两个不同角度的接触面，相比单钳口抓斗的贴合面积更大，夹持稳定性更好；在抓取长条状物料比如钢管、原木的时候，钳口的齿形结构可以嵌入物料表面，避免物料在举升过程中沿钳口滑动。结构上没有采用复杂的液压管路布局，属于机械式直连抓斗，依靠挖掘机小臂的翻斗油缸动作就能实现钳口的开合，故障率比液压旋转抓斗更低，适合作业环境恶劣、维护条件有限的野外作业场景。

　　结构建模过程中对每个铰接点的运动行程做了干涉校验，钳口开合全程不会出现连杆与耳板、钳口与连接座的碰撞问题，所有受力焊缝的位置都做了应力分散处理，避免应力集中导致的焊缝开裂问题，钳口的末端做了收窄设计，插入散料堆的时候阻力更小，不需要太大的下压力就能让钳口完全没入料堆，完成散料的抓取作业。针对长期磨损的部位，比如钳口咬合面、铰接孔衬套都设计成了可更换结构，磨损后不需要整体更换抓斗，只需要更换对应的耐磨件就能恢复作业性能，降低了全生命周期的使用成本。
