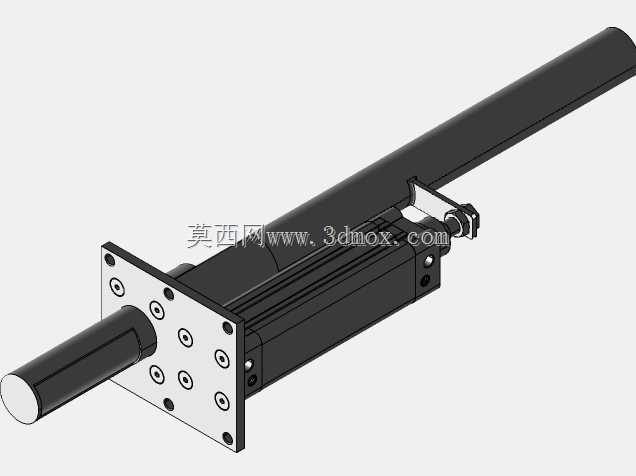

法兰安装式50缸径150行程气缸结构

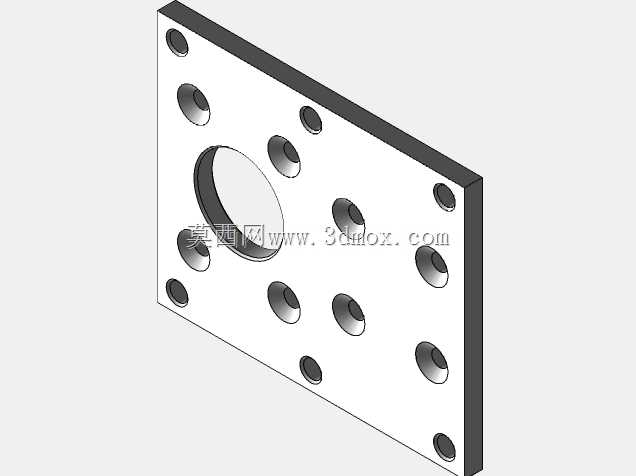

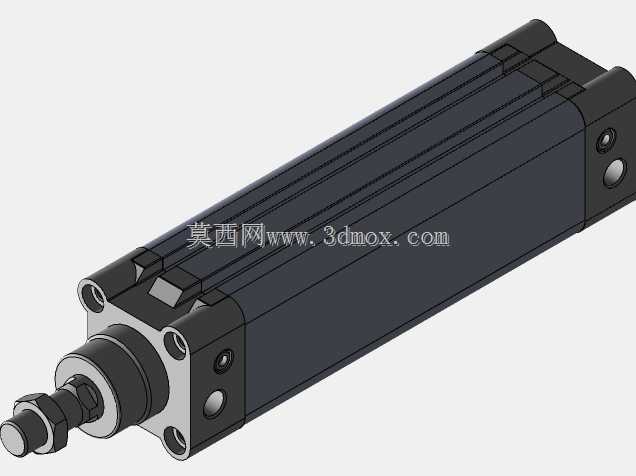

　　这款气动执行元件的设计围绕紧凑安装、稳定直线输出的核心需求展开，前端采用方形法兰安装结构，法兰面均匀布置8个安装通孔，可直接通过螺栓固定在设备安装立板上，无需额外制作转接支架，能有效缩减设备端的安装占用空间，适配机床上下料工位、工装夹具夹紧机构、自动化生产线挡停机构等多种需要直线往复推拉力输出的场景。从结构布局来看，缸体部分采用方形截面型材加工，相比圆形缸筒，方形缸体的侧面可直接加装磁性开关支架，无需额外抱箍固定，方便布置活塞位置检测传感器，适配自动化设备的信号反馈需求；前端法兰与缸体采用一体式连接结构，避免了分体式法兰长期受冲击载荷出现连接松动的问题，法兰端面与活塞杆轴线的垂直度公差控制在0.02mm以内，

　　可保证活塞杆伸出过程中不会出现偏磨，有效延长密封件的使用寿命。活塞杆部分采用实心镀铬杆加工，表面粗糙度达到Ra0.8，硬度在HRC58-62之间，伸出端为平端面设计，可根据实际使用需求加装浮动接头、推板、压头等不同工装配件，适配推料、夹紧、顶升、挡停等不同的作业需求；缸体尾部设置有气口与可调缓冲结构，当活塞运行到行程末端时，缓冲结构可逐步降低活塞运行速度，避免活塞直接撞击端盖产生冲击噪音与结构损伤，缓冲调节旋钮布置在缸体尾部侧面，方便安装完成后根据实际运行速度调整缓冲阻尼大小。设计过程中优先考虑了安装边界的适配性，50mm缸径搭配150mm行程的参数组合，可输出稳定的推拉力，在0.5MPa工作气压下理论推力可达近千牛，

　　满足多数轻工业自动化场景的负载需求；整体结构的径向尺寸控制在法兰边长范围内，轴向尺寸从法兰安装面到尾部气口端的距离经过优化，不会因为行程过长导致缸体下垂，水平安装时无需额外添加支撑导向结构，垂直安装时也可保证活塞杆运行的同轴度。密封结构采用组合式密封设计，活塞与缸筒之间采用耐磨环加双向密封圈的结构，可承受一定的侧向负载，活塞杆端采用防尘圈加斯特封的组合，可阻挡车间环境中的粉尘、切削液进入缸体内部，适配机加工车间、装配生产线等存在少量粉尘、油污的作业环境，避免杂质进入缸筒内壁划伤密封面导致漏气问题。气口采用标准内螺纹接口，可直接搭配常规气动接头使用，无需特殊定制转接接头，现场安装布线时可根据管路走向选择从尾部或者侧面接气，

　　适配不同的设备管路布局需求；整体结构没有多余的外置部件，所有连接部位均采用内六角螺栓紧固，外观平整无突出棱角，安装在设备内部不会与周边的管线、其他机构产生运动干涉，在做设备整体三维布局时，可直接将该模型导入装配体，通过法兰面的安装孔与设备安装板做配合约束，即可完成虚拟装配，提前校验安装空间是否充足、活塞杆伸出时是否会与周边工件、夹具产生碰撞，减少现场安装调试时的改造成本。从实际使用角度出发，这款气缸的结构设计兼顾了通用性与可靠性，没有采用特殊定制的异形零件，所有密封件、紧固件均采用标准件，后期维护时可快速更换易损件，降低设备运维成本；方形缸体的结构也方便在侧面加装行程限位块，可在150mm的全行程范围内调整实际工作行程，适配不同行程需求的工位，无需单独更换不同行程的气缸，减少备件储备的种类。
