CA6140车床铰接支撑座组件结构设计

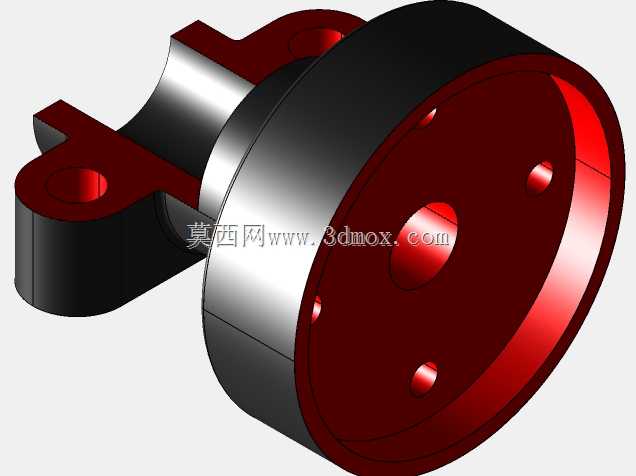

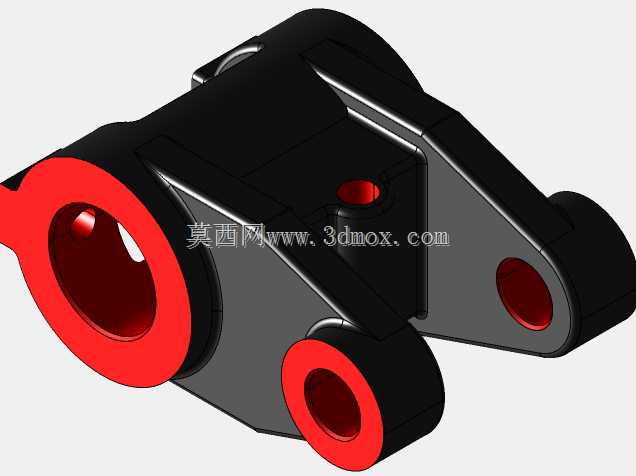

　　本次拆解的铰接支撑类构件，是CA6140普通车床进给箱与溜板箱传动链路中，承担摆动导向与载荷传递的核心连接零件，在车床实际运行过程中，这类支座类零件需要同时承受进给机构往复运动带来的交变径向载荷、光杆转动传递的小幅振动载荷，以及操作手柄扳动时产生的瞬时冲击载荷，其结构强度与安装精度直接决定了进给传动的平顺性，长期使用中若出现孔位磨损、安装面变形，会直接导致进给窜动、车削螺纹螺距误差超差等加工问题。从结构设计逻辑来看，该零件采用了对称式双铰接耳板加主支撑筒的整体布局，主筒体内孔为光杆穿过的安装位，两侧同轴的铰接孔用于连接摆杆拨叉，实现进给档位的切换动作，这种布局能够让载荷沿支撑筒轴线均匀分散，避免单侧耳板受力过大出现应力集中。

　　设计过程中首先明确了安装边界：主支撑筒的内孔尺寸与进给光杆的外径采用H7/f6间隙配合，保证光杆转动时不会与支座产生卡滞，两侧铰接孔的同轴度公差控制在0.02mm以内，避免拨叉摆动时出现别劲现象；零件底部的安装定位面设置了两个沉头螺栓孔，用于将支座固定在床身的安装凸台上，安装面的平面度公差要求为0.015mm，保证装配后支座不会出现倾斜，导致光杆与其他传动部件不同心。从铸造工艺性角度考虑，零件的所有转角处都设置了R2-R5的铸造圆角，避免浇铸时出现应力开裂，壁厚设计保持均匀，主筒体壁厚为8mm，耳板厚度为10mm，相邻壁厚差不超过3mm，防止铸件冷却时出现缩孔、缩松缺陷；铰接孔与主筒体内孔的端面都预留了1.5mm的机加工余量，

　　安装面预留2mm的铣削余量，后续加工时先以铸造毛坯的基准面定位，粗铣安装面后再以安装面为精基准，一次装夹完成主筒体内孔、两侧铰接孔的镗削加工，保证各孔位的位置精度。在实际应用场景中，这类铰接支座除了用于普通车床的进给机构，在各类需要实现摆动传动、铰接连接的通用机械结构中都有广泛应用，比如输送线的摆杆换向机构、工装夹具的压紧臂支撑座、自动化设备的连杆铰接位等，其核心设计逻辑都是通过同轴双孔的铰接结构实现定轴摆动，通过主筒体的通孔实现传动轴的穿装支撑，同时依靠底部的安装面实现与设备基体的刚性连接。设计时需要重点校核几个关键参数：首先是铰接孔的比压，根据传递的最大拨动力计算孔壁的接触应力，确保其小于铸造材料的许用比压，

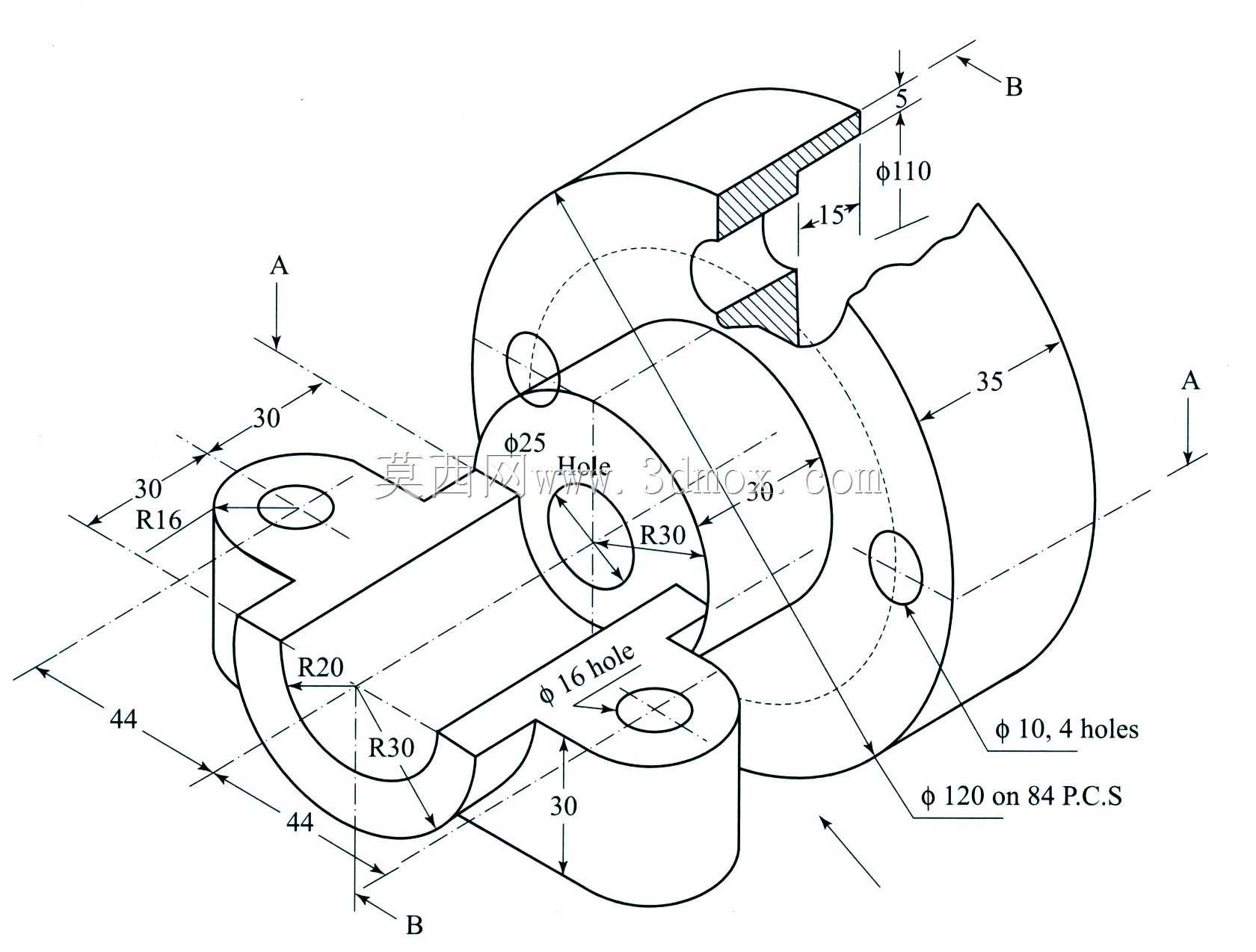

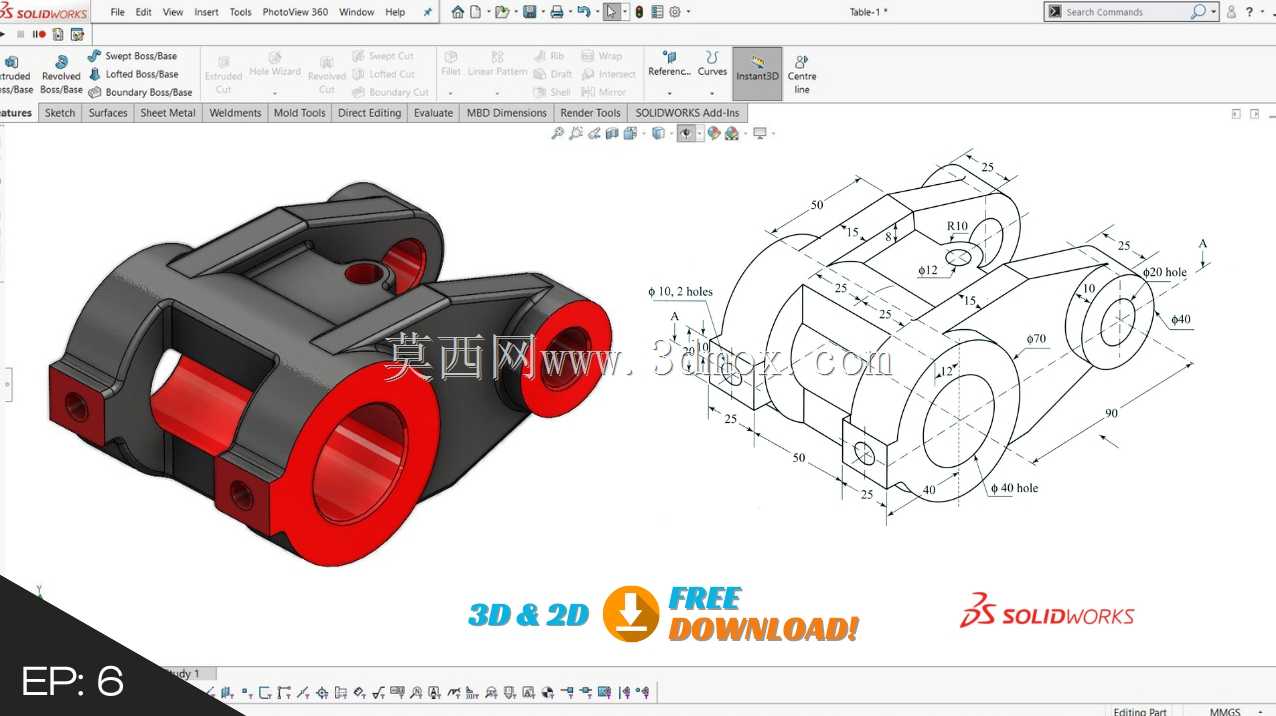

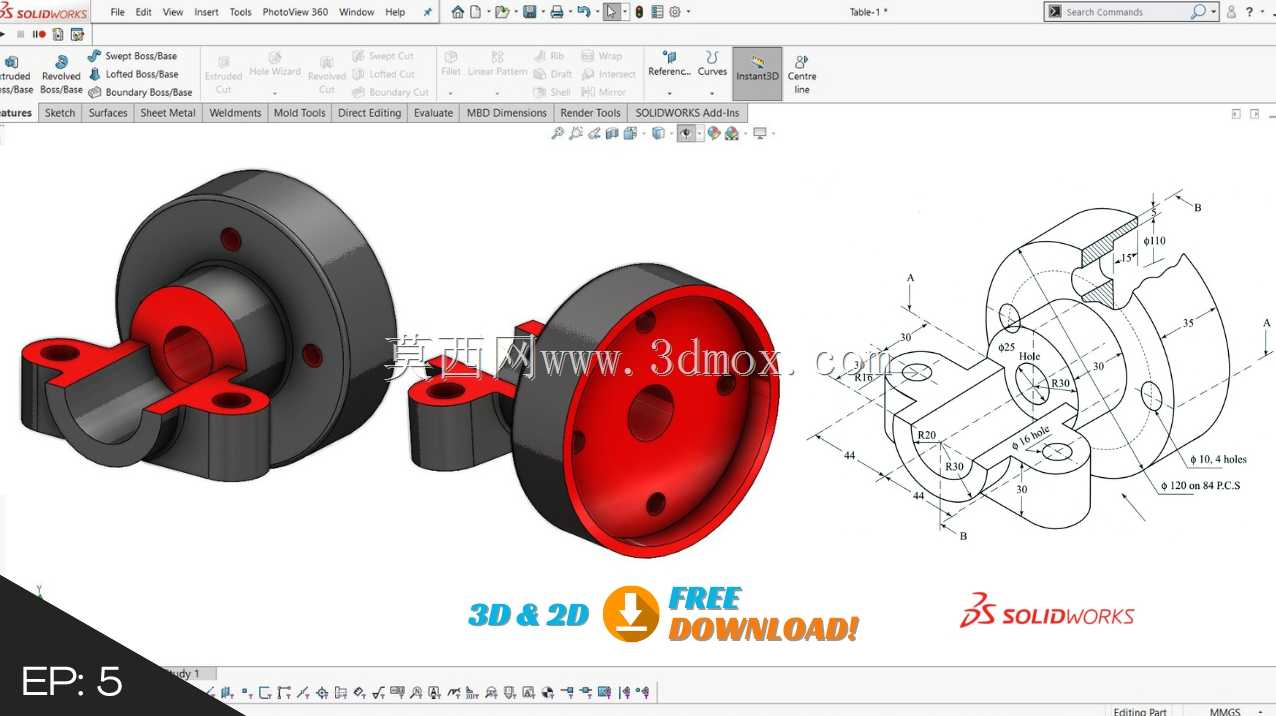

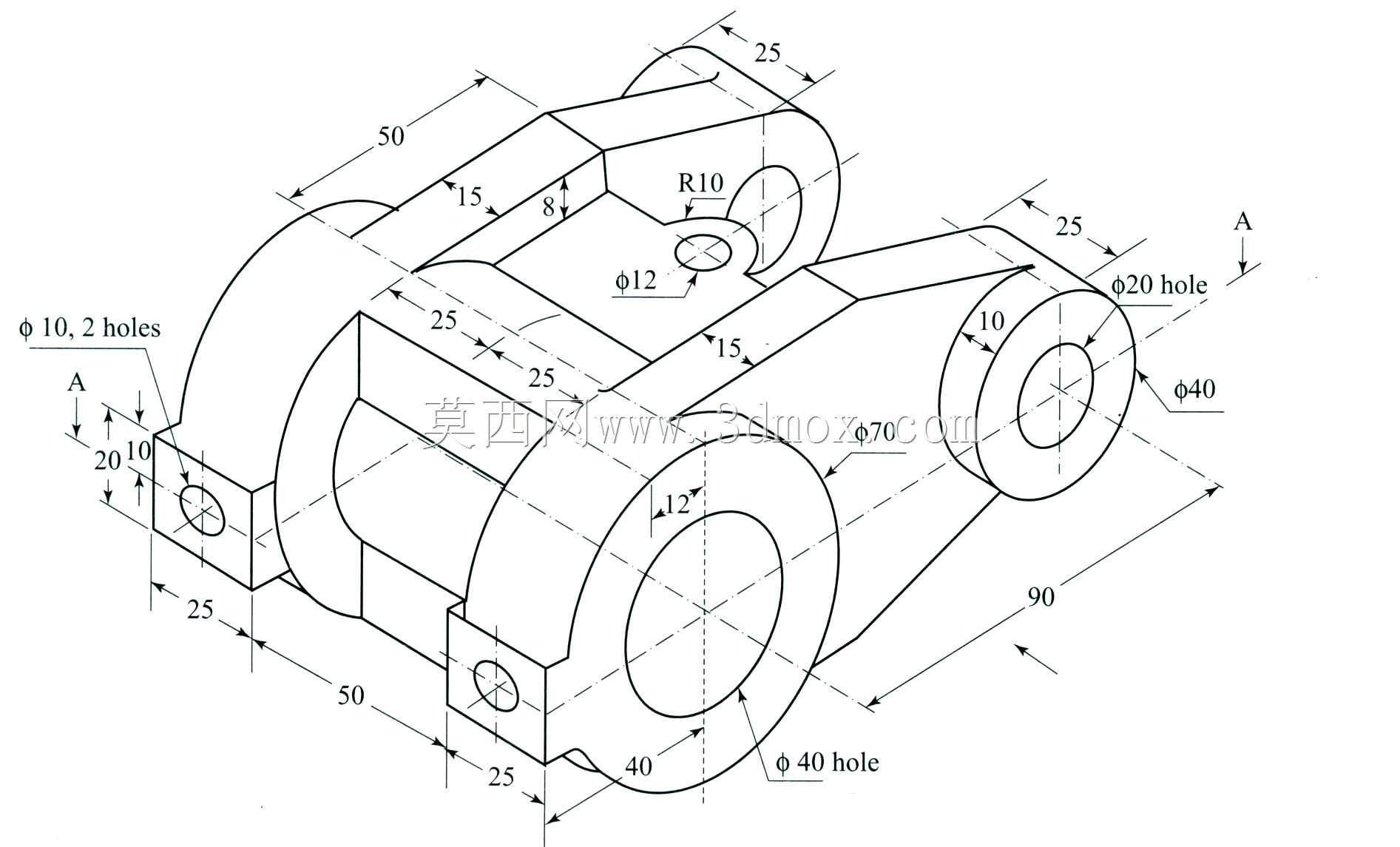

　　避免长期磨损出现孔位椭圆化；其次是耳板的抗弯强度，当拨叉受到最大冲击载荷时，耳板根部的弯曲应力需要控制在材料屈服强度的1/3以内，保证足够的安全系数；另外还要考虑装配工艺性，铰接孔内需要配置铜套时，要预留铜套的压装余量，铜套与孔采用H7/p6过盈配合，压装后铜套内孔再进行精铰，保证与铰接轴的配合间隙符合要求。从外形尺寸来看，该零件的整体轮廓尺寸控制在安装空间允许的范围内，总长度不超过120mm，总高度不超过80mm，宽度方向不超过70mm，不会与周边的进给手柄、光杆支架等部件产生运动干涉，零件外轮廓的非加工面采用铸造自然表面，加工面的粗糙度要求根据功能不同有所区分：安装面的粗糙度为Ra1.6，保证与床身结合面的接触刚度；铰接孔内表面粗糙度为Ra1.6，减少与铰接轴的磨损；主筒体内孔的粗糙度为Ra3.2，满足光杆穿过时的间隙配合要求。在三维建模过程中，这类零件需要先绘制二维工程草图，明确各孔位的中心距、安装面的位置尺寸、各部分的壁厚参数，再通过拉伸、切除、圆角等特征完成实体建模，建模时需要注意特征的先后顺序，优先创建基础的拉伸基体，再进行孔位切除、圆角添加，避免特征顺序错误导致建模失败，同时要保证模型的尺寸与二维工程图完全一致，为后续的工程图导出、数控加工编程提供准确的模型依据。
