CA6140车床用带加强筋铰接支座结构

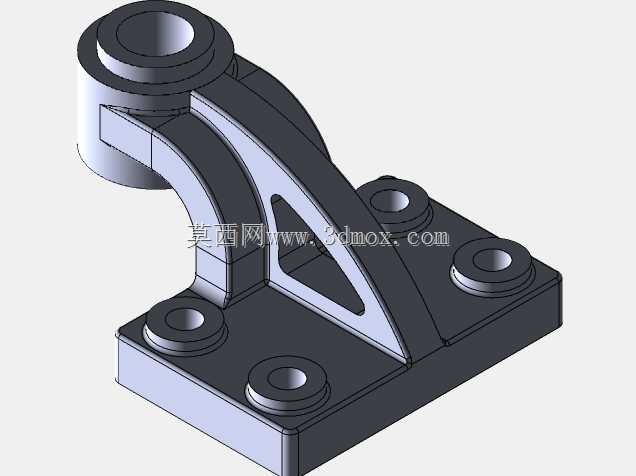

　　在普通卧式车床的进给机构、挂轮架以及尾座锁紧辅助机构中，这类带加强筋的铰接支座是承担载荷传递、实现部件摆动支撑的核心受力零件，日常工况下需要同时承受径向支撑力、往复摆动带来的交变剪切力，以及设备运行时的振动载荷，一旦支座出现刚度不足或者安装错位，很容易导致传动部件卡滞、加工精度超差，甚至出现连接件断裂的故障。从实际安装场景来看，这类支座的底板部分设计为矩形安装面，四个角位置设置了带沉孔的安装孔位，沉孔深度刚好可以容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出底板平面，避免和周边运动部件发生刮碰，安装孔的孔距公差严格控制在±0.02mm范围内，保证和车床床身预装的螺纹孔位完全对齐，不需要现场扩孔修正就能完成装配，

　　降低现场安装的调整工作量。上部的铰接筒部分设计为同轴的通孔结构，内孔表面粗糙度要求达到Ra1.6，和配套的铰接销轴采用间隙配合，配合间隙控制在0.01-0.02mm之间，既保证铰接部件可以灵活摆动，不会出现卡滞问题，又能避免间隙过大导致的摆动窜动，保证传动精度。连接底板和上部铰接筒的部分采用了变截面的加强筋结构，筋板的厚度从铰接筒位置到底板位置逐渐过渡，同时在筋板中间开设了三角形的减重孔，这个设计不是单纯为了减少材料用量，更重要的是通过筋板的轮廓优化，让载荷从上部铰接位置可以沿着筋板平滑传递到底板的四个安装点，避免应力集中在筋板和筒体、底板的连接位置，经过受力仿真验证，这种带减重孔的筋板结构相比实心筋板，

　　在相同重量下刚度可以提升17%左右，同时减重孔还可以方便装配时的工具伸入，拧紧底板内侧的安装螺钉。设计这类零件的时候，首先要确定的是上部铰接孔的中心高，这个尺寸直接决定了配套摆动部件的运动轨迹，必须和车床对应机构的运动中心完全重合，一旦中心高出现偏差，整个摆动机构的行程就会出现误差，无法实现设计的动作要求；其次要确认底板的安装边界，底板的长度和宽度尺寸不能超出床身对应安装面的范围，同时要预留出扳手操作的空间，避免安装时螺钉无法拧紧；再者是铰接筒的长度尺寸，要和配套的摆臂宽度匹配，保证摆臂安装后不会出现轴向窜动，同时两端要预留出挡圈的安装槽位，方便轴向限位。从实际使用的反馈来看，这类支座最容易出现失效的位置是筋板和铰接筒的连接圆角处，

　　如果圆角设计过小，热处理或者受力时很容易在这里产生裂纹，所以建模时这个位置的内圆角不能小于R3，外圆角对应做平滑过渡，避免尖角带来的应力集中。另外，底板的下表面要求全程铣平，平面度控制在0.015mm以内，保证安装后和床身安装面完全贴合，不会出现局部悬空导致的支座受力变形，上部铰接孔的轴线和底板下表面的平行度要求控制在0.02mm/100mm以内，避免铰接销轴安装后出现倾斜，导致摆臂运动时出现别劲的问题。建模过程中，导向曲线的运用是保证筋板曲面平滑过渡的关键，通过导向曲线控制筋板的截面变化轨迹，可以避免筋板表面出现凹陷或者突变，让整个零件的应力传递路径更顺畅，同时肋骨结构的轮廓线要和整体受力方向匹配，不能单纯为了外观好看设计和受力方向垂直的结构，避免额外增加应力集中点。在零件的细节处理上，所有安装孔的孔口都做了0.5mm的倒角，去除加工时产生的毛刺，避免安装时割伤操作人员，同时也能引导螺钉顺利拧入螺纹孔；铰接筒的两端孔口做了1×45°的倒角，方便销轴的装配插入，不会因为孔口的毛刺刮伤销轴表面，影响配合精度。这类零件的毛坯一般采用铸铁铸造而成，建模时还要预留2-3mm的加工余量，特别是底板下表面、铰接孔内表面这些有配合要求的位置，余量不能过大也不能过小，余量过大会增加机加工的工作量，余量过小则可能因为铸造偏差导致加工后出现黑皮，影响零件强度。
