外六角螺栓配六角螺母螺纹连接组件

　　在各类机械装配场景中，螺纹连接是应用最广泛的可拆卸连接形式之一，这套外六角螺栓与六角螺母的组合，是机械结构紧固环节最基础也最核心的通用零件。从CA6140普通车床的床身护板固定、进给机构附件锁紧，到小型自动化设备的机架拼接、工装夹具的零部件定位，再到民用机电产品的外壳装配，都能见到这类标准紧固件的身影，它承担着被连接件之间的紧固、防松、定位传力的核心作用，能在承受一定轴向拉力与横向剪切力的工况下，保持连接结构的稳定性。

　　从功能特性来看，这套螺纹副采用普通公制三角螺纹设计，螺栓杆部一段长度加工有连续外螺纹，与六角螺母的内螺纹形成完整配合，拧紧后可在被连接件的接触面产生足够的预紧力，既可以防止设备运行过程中因振动、冲击出现连接松动，也能保证被连接件之间的相对位置精度，避免出现错位窜动。螺栓头部采用标准外六角结构，适配常规开口扳手、套筒扳手的拧紧作业，在装配空间受限的场景下，也能通过不同规格的工具完成拧紧操作，无需特殊定制工装；配套的六角螺母同样采用标准对边尺寸设计，可与同规格螺栓灵活配对，互换性强，能满足不同厚度被连接件的装配需求，只需根据被连接件总厚度选择对应螺杆长度的螺栓，搭配螺母即可完成紧固。

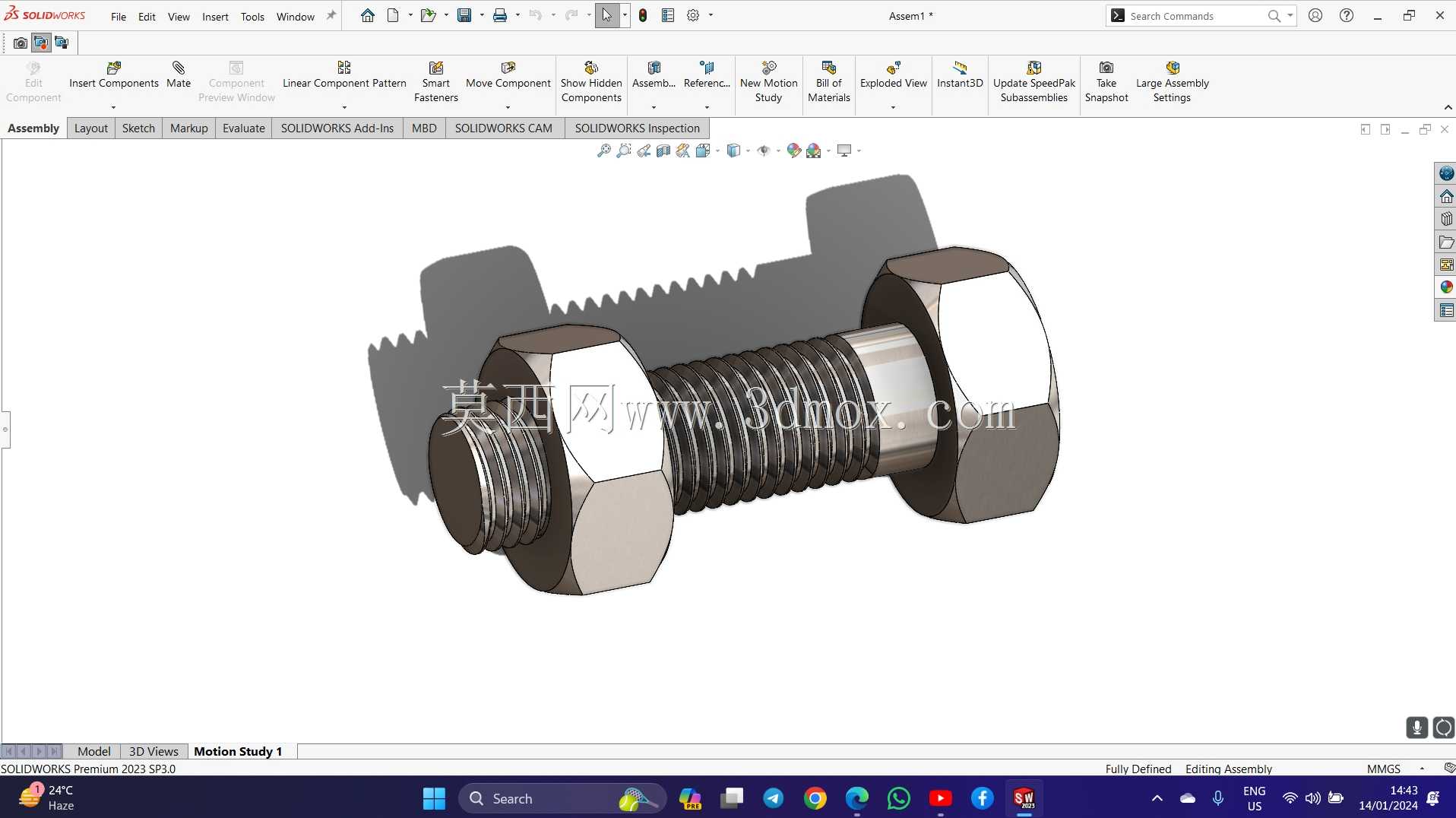

　　设计这套三维模型时，首先遵循了普通螺纹的基本牙型标准，严格控制螺纹的牙型角、螺距、中径尺寸公差，保证虚拟装配时螺纹副能够顺利旋合，无干涉卡顿，还原真实零件的装配逻辑。螺栓头部与杆部的过渡位置做了合理的圆角处理，避免应力集中导致的螺栓头部断裂风险，这也是实际紧固件生产中必须考虑的结构细节，对应真实零件的冷镦成型工艺特征；螺母的端面与螺纹孔的垂直度也做了严格约束，保证拧紧后螺母端面能与被连接件表面完全贴合，避免出现偏载导致的螺纹滑牙、预紧力不足问题。模型还原了真实紧固件的结构细节，包括螺栓末端的倒角设计，既方便装配时螺母顺利导入螺纹段，也能去除螺杆末端的毛刺，避免装配过程中划伤操作人员或被连接件表面。

　　从安装边界来看，这类紧固件在装配时需要预留足够的扳手操作空间，外六角头部的对边尺寸决定了拧紧时所需的最小回转空间，在做整机结构布局时，需要在螺栓安装位置周边预留出对应扳手的活动余量，避免出现扳手无法就位、无法施加足够拧紧力矩的问题。螺栓的光杆段长度需要匹配被连接件的通孔厚度，保证螺纹旋合长度满足受力要求，通常螺纹旋合长度不小于螺栓公称直径的0.8倍，才能保证足够的连接强度，避免螺纹受力过大出现脱扣。被连接件的通孔直径通常比螺栓杆部大0.5-1mm，既方便装配时螺栓顺利穿入，也能补偿一定的安装位置误差，在有定位精度要求的场景下，还可以搭配定位销使用，弥补通孔配合的间隙问题。

　　在不同的应用场景下，这套螺纹连接组件还可以搭配平垫圈、弹簧垫圈使用，平垫圈可以增大螺母与被连接件的接触面积，减小接触面的压应力，避免拧紧时螺母划伤被连接件表面；弹簧垫圈则可以在振动工况下提供额外的防松弹力，降低螺纹副因振动出现自松的概率。在做三维装配设计时，这套模型可以直接调用到各类设备的装配体中，用于模拟真实的紧固连接结构，检查装配干涉、验证安装空间是否充足，也可以用于生成工程图时的紧固件明细统计，帮助设计人员快速完成BOM表的整理，减少标准件重复建模的工作量，提升结构设计的效率。
