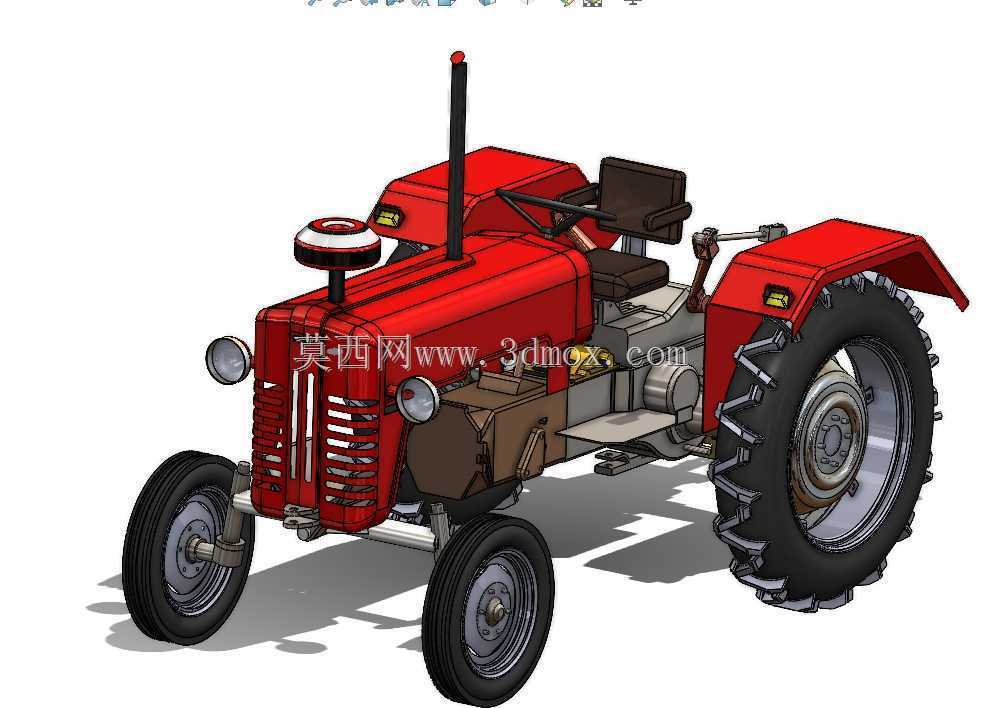

农用轮式拖拉机整机结构三维数模

　　这套轮式农用拖拉机三维数模，完整还原了中小马力经典农用拖拉机的整机布局与核心结构，建模过程中优先贴合田间作业的实际使用逻辑，而非单纯做外观曲面堆砌。从结构拆解视角来看，整机覆盖发动机舱、传动系统、行走轮组、操纵座椅、转向机构、排气系统、前后照明灯具、散热格栅以及牵引挂接相关结构，各部件的相对位置、装配间隙与运动边界均按照实车布置逻辑搭建，可直接用于农业装备结构教学、整机方案校核、零部件改型参考以及虚拟装配演示。

　　在田间作业场景中，这类轮式拖拉机主要承担耕地耙地、播种牵引、农资转运、农具挂载驱动等任务，后轮采用大直径深花纹越野轮胎，搭配较小尺寸的前轮导向轮组，后轮距与整机重心经过匹配，在松软泥土地面作业时可降低接地比压，减少陷车概率，同时大后轮能够提供足够的附着牵引力，避免带载犁地时出现打滑丢转的问题。数模里后轮的胎纹深度、轮辐安装结构、轮辋与轮毂的配合关系都做了细化，前桥的转向节、前轮倾角、转向拉杆连接点位也完整保留，设计人员可以直接在数模中核对转向最大转角，测算最小转弯半径，评估田块边角作业时的转向通过性。

　　整机布局采用经典的长车头后置驾驶位方案，发动机前置布置在散热格栅后方，机舱侧面预留了散热通风通道，竖直排气筒从发动机侧上方引出，高位排气可以避免田间扬尘倒灌，也能防止作业时泥水溅入排气口。驾驶座椅设置在整机中部靠后位置，操纵杆件围绕座椅周边布置，手油门、变速杆、制动离合操纵件的位置符合人机操作距离，驾驶员无需大幅起身即可完成所有作业操作，座椅下方与周边预留了传动箱、液压提升机构的安装空间，后机身侧面的黄色反光标识与前后车灯结构也按照户外作业安全要求布置，夜间转场或者道路行驶时能够清晰标示整机轮廓。

　　从安装边界与尺寸匹配角度分析，数模中前后轮的轴距、机身离地间隙、前部配重安装位、后部牵引挂接座的高度都做了参数化还原：前部格栅下方预留了前配重块的安装接口，可根据挂载农具的重量调整前配重，避免带重型后挂农具时机头翘头；后部壳体末端预留了动力输出轴与悬挂提升臂的安装空间，能够适配旋耕机、犁耙、播种机等多种常用农机具的挂接需求。建模时特意核对了轮胎跳动行程与轮罩、机身侧板的间隙，在悬挂农具起伏、田间颠簸时，轮胎不会与上方覆盖件发生运动干涉；转向拉杆在前桥摆动全过程中，也不会与前配重、油底壳部件出现磕碰。

　　结构设计层面，整机没有采用一体化不可拆分的实体建模，发动机外壳、油箱、座椅、轮胎、轮毂、车灯、排气筒、车架纵梁、踏板、挂接件均为独立零件，装配关系符合实车的螺栓连接、销轴铰接逻辑，设计人员可以直接隐藏外覆盖件，查看内部传动路线：发动机动力经离合器传递至变速箱，再通过中央传动分配给两侧后轮，前轮仅承担转向与承载功能，整套传动路径的空间走向清晰，没有出现管线、杆件与结构件交叉干涉的问题。机身侧面的维修开口位置也对应实车保养需求，日常检查机油、加注燃油、清理空滤时的操作空间在数模中均可测量，不会出现外覆盖件完全封死、无法维护的设计缺陷。

　　针对丘陵小块农田、果园管理、农村短途转运等使用场景，这类紧凑尺寸的轮式拖拉机兼顾了机动性与牵引力，整机宽度适配狭窄田埂与乡村道路，转弯半径小，转向灵活，同时整机重心偏低，在坡地作业时的侧向稳定性更好。数模中所有外露杆件、棱角位置都做了符合工程实际的圆角与安装让位，覆盖件的冲压折弯形态、散热格栅的条状通风孔、轮胎的防滑花纹细节都完整呈现，既可以作为农业机械设计人员的整机布局参考，也能用于作业工况运动仿真、农机展示动画制作、职业院校农机结构实训等场景，帮助从业者快速理解传统轮式拖拉机从动力输出到行走挂接的整套结构逻辑。
