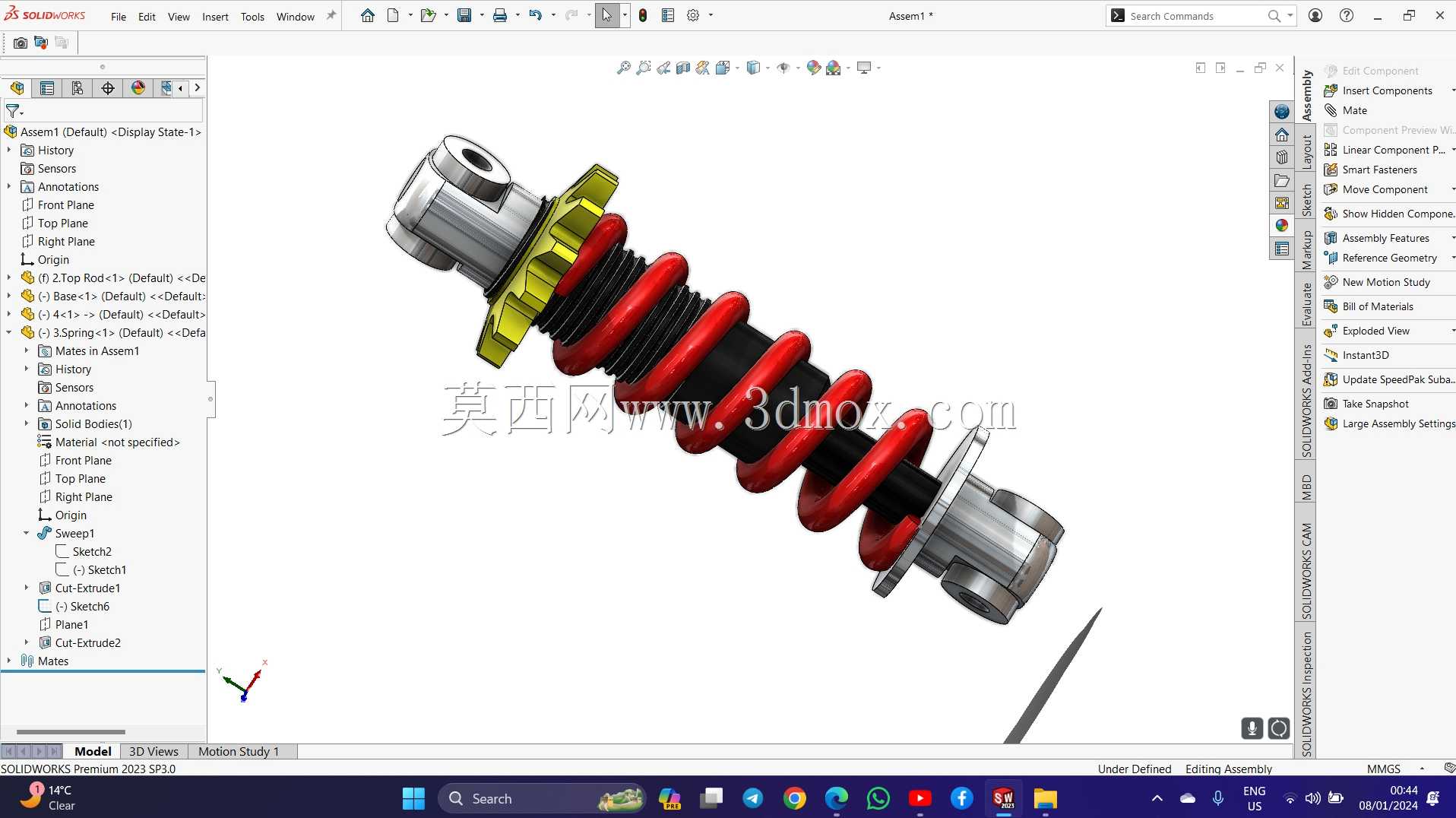

CA6140车床配套螺旋弹簧减震结构

　　在普通卧式车床的运行工况中，主轴箱、进给机构在启停、换向以及切削负载突变时，会产生沿轴向与径向的复合冲击振动，这类振动如果直接传递到床身连接部位，不仅会造成加工表面的振纹，还会加速导轨面、轴承配合位的疲劳磨损，这款配套CA6140车床的减震阻尼结构，正是针对这类工况做的适配设计。从结构功能来看，该减震装置采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧表面做了发黑防锈处理，适配车间切削液、润滑油飞溅的使用环境，弹簧两端的金属连接端采用耳轴式安装结构，一端带铰接孔用于固定在振动源侧的安装支架，另一端的连接法兰带定位止口，能够快速对准床身侧的安装基准面，不需要额外做配磨调整，适配车床原有安装位的尺寸边界，不需要对床身原有结构做打孔、

　　焊接类改造。设计过程中，首先匹配的是CA6140车床主轴额定转速下的振动频率区间，弹簧的线径、有效圈数经过刚度校核，在额定负载下的压缩量控制在安装行程的1/3区间，既不会因为刚度过大导致缓冲不足，也不会因为刚度过小出现启停时的过量位移，影响传动部件的同轴度。两端的金属连接座采用合金钢材质，与弹簧接触的端面做了平面度研磨，避免弹簧受载时出现偏载侧弯，连接座内部预留了阻尼介质的填充腔，配合结构阻尼作用，能够将弹簧压缩回弹过程中的余振快速耗散，不会出现反复弹跳的谐振问题。从安装边界来看，该减震结构的整体外径控制在120mm以内，安装中心距在自由状态下为220mm，最大压缩行程不超过40mm，

　　两端铰接孔的直径与CA6140车床原有减震安装位的销轴直径完全匹配，安装时只需要穿入定位销轴、拧紧锁紧螺母即可完成装配，不需要调整周边的进给管线、润滑管路位置。实际应用中，这类减震结构除了适配CA6140车床的主轴箱减震位，也可以通用在同规格卧式车床的电机安装座、溜板箱缓冲位，在切削加工尤其是断续切削、大切深加工的工况下，能够有效过滤70%以上的高频冲击振动，降低床身的共振幅值，不仅能提升加工工件的表面光洁度，还能延长刀具的连续切削寿命，减少轴承、导轨这类易损件的更换频率。结构设计上没有采用复杂的密封结构，连接座与弹簧的配合位预留了排屑缝隙，车间加工产生的细铁屑、灰尘不会堆积在弹簧缝隙中造成卡滞，日常维护只需要定期清理表面的切屑、

　　检查锁紧螺母的预紧力即可，不需要频繁更换阻尼介质或者拆解维护，适配机加工车间连续生产的运维需求。在建模逻辑上，该结构的所有配合尺寸都遵循互换性设计要求，弹簧的两端磨平端与连接座的定位面完全贴合，铰接孔的公差带采用H7配合精度，安装后不会出现径向窜动，连接座上的黄色限位挡片用于限制弹簧的最大压缩量，当出现过载冲击时，挡片会先接触到对面的连接端面，避免弹簧被压并产生永久塑性变形，提升结构的抗过载能力。
