2.54mm间距12位压接式板对板连接器

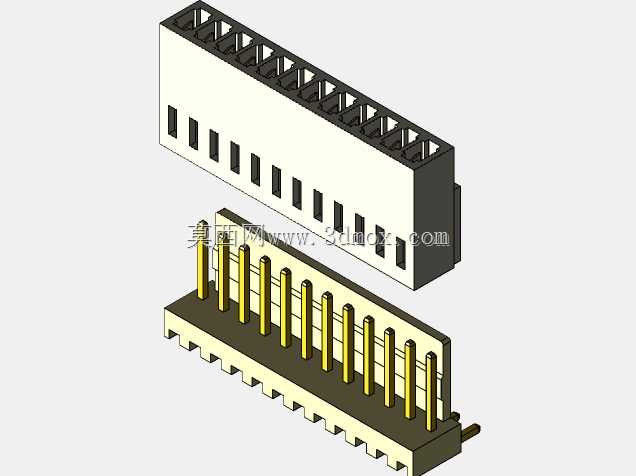

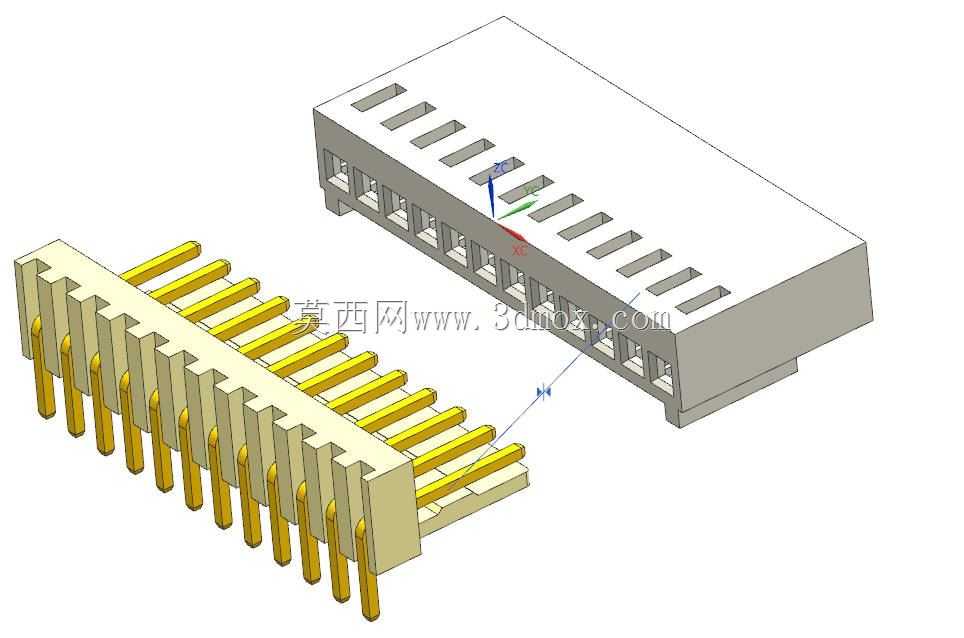

　　在工业控制板卡、嵌入式设备、通讯终端等需要实现板间信号互联的场景里，压接式连接器是无需焊接即可实现可靠电气连接的核心部件，这款12针2.54mm间距的压接连接器，正是针对小空间板卡堆叠、模块化设备组装场景开发的互联方案。不同于常规焊接式排针排母需要过波峰焊或手工焊的装配流程，压接式结构依靠插针与塑壳的过盈配合、以及插针压入PCB板孔后的弹性形变实现机械固定与电气导通，能有效避免焊接过程带来的热损伤、焊锡桥接风险，尤其适合对焊接热敏感的板卡组装、以及后期需要快速更换功能模块的设备架构。从结构设计来看，整套连接器分为公端与母端两部分，公端采用双排错位？不对，这款是单排12针结构，公端插针采用黄铜基材镀金处理，接触电阻低且抗腐蚀能力强，

　　插针的压接段设计有倒刺结构，压入塑壳后能牢牢卡紧在塑壳的定位槽内，不会在插拔过程中出现插针退针的问题；插针伸出塑壳的焊接段？不，压接段设计有弹性收口，压入PCB的金属化孔后，插针的弹性臂会紧紧贴合孔壁，实现低阻抗的电气连接，同时能承受一定的振动冲击，满足工业场景的使用要求。母端塑壳采用耐高温的PA66材质注塑成型，内部对应12个插针位置设计有独立的接触腔，每个腔内预装铍铜材质的接触弹片，弹片采用双曲面接触设计，公端插针插入后能形成多面接触，接触压力稳定，即使在反复插拔后仍能保持可靠的接触性能，不会出现信号瞬断的问题。外形尺寸方面，这款连接器的针间距严格控制在2.54mm，完全符合通用的PCB板孔位设计规范，

　　公端塑壳的总长度根据12针的排布计算为30.48mm，塑壳宽度为5.0mm，高度为8.5mm，母端塑壳的外形尺寸与公端匹配，插拔后的总堆叠高度为13mm，能为板卡之间预留足够的走线空间，不会出现元件干涉的问题。安装边界上，公端压入PCB时需要的板孔直径为0.6±0.05mm，金属化孔的孔壁铜厚需要满足1oz以上的要求，才能保证压接后的保持力达到行业标准；母端同样采用压接方式固定在另一块板卡上，压接过程需要使用专用的压接治具，保证每一根插针都垂直受力压入，避免出现插针歪斜、塑壳破裂的问题。在实际选型应用中，这款连接器适合传输低压差分信号、普通IO控制信号，额定电流为每针1A，额定电压为250V AC/DC，能满足绝大多数工业控制、

　　消费电子、通讯设备的板间互联需求，相比同规格的焊接式连接器，压接式结构的装配效率能提升40%以上，且不会产生焊接废气，符合现代电子组装的环保要求。设计过程中需要重点关注插针的同轴度公差，每根插针相对于塑壳基准面的位置度公差控制在0.08mm以内，才能保证公母端对插时的顺畅度，避免出现插针顶弯的问题；同时塑壳的定位柱设计需要与PCB上的定位孔精准匹配，定位柱直径为1.5mm，突出塑壳底面1.2mm，压接时能先于插针进入PCB孔，起到导向定位的作用，进一步降低装配不良率。另外，连接器的插拔寿命设计为500次以上，接触电阻在寿命测试后仍能保持在20mΩ以下，满足设备全生命周期内的维护插拔需求，塑壳表面设计有防滑的插拔受力位，方便后期维护时手动拆分两块板卡，不会因为受力不当损坏板卡上的其他元件。
