国际象棋兵棋子回转体造型设计

　　这套棋子造型采用全回转对称结构完成，整体轮廓完全依托车削类回转加工逻辑构建，从底座到顶部棋头所有母线均绕中心轴线旋转生成，没有额外的侧向特征、卡扣结构或者装配拆分件，既可以作为桌面文创摆件的加工参考，也能作为初学结构设计人员练习回转类特征建模的典型实操案例。

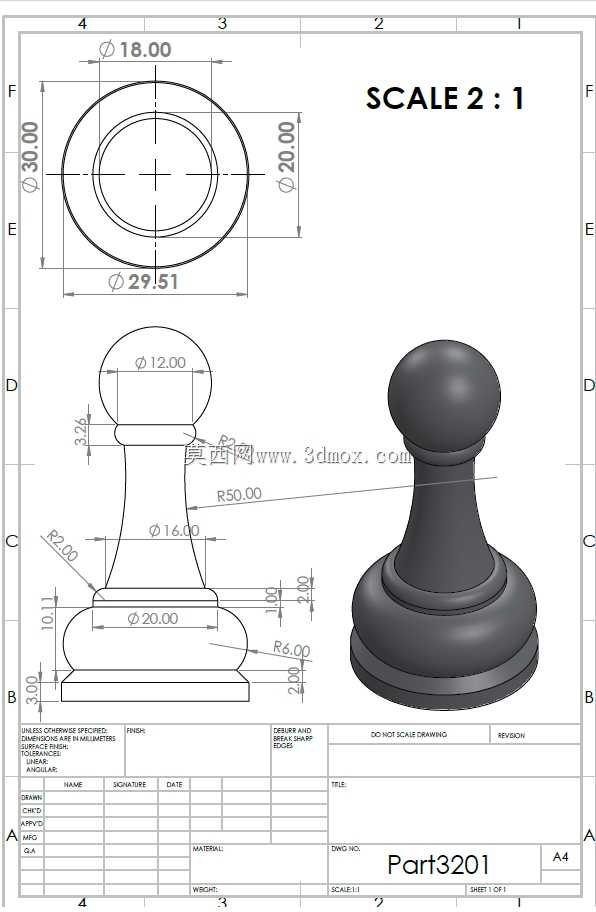

　　从实际使用场景来看，这类标准国际象棋兵棋子日常放置在棋盘格交点位置，对局过程中会被反复拿取、推移、归位，底座的平面度、整体重心高度直接影响摆放稳定性，棋子倾倒不仅会打断对局节奏，还可能碰乱相邻棋子的站位，因此造型阶段首先要把控底座的支撑范围。图纸标注底座最大外圆直径为29.51mm，底座总厚度3mm，底部完全贴合棋盘接触面的环形区域做了小半径圆角过渡，既避免锐边在木质棋盘表面留下压痕，也能让棋子落位时不会因为底边毛刺出现搁空晃动的问题。底座上方设置两层直径逐级收窄的凸台，下层凸台直径20mm，上层衔接颈部的过渡段做了R4mm的圆弧抬升，两层台阶既在视觉上形成稳重的基座层次，也实际增加了底部配重区域的体积占比，把整体重心压低到棋子总高度的三分之一以下，哪怕对局中手臂不小心扫到棋身边缘，棋子也只会小幅度倾斜后自行回正，不会轻易翻倒。

　　棋身颈部的轮廓曲线是整个造型的设计重点，颈部最细位置直径12mm，从底座凸台向上延伸的母线先以R50mm的大半径凹弧向内收窄，过渡到中段直径16mm的柱面区域，再以顺滑的凸弧向上衔接顶部棋头。这段曲线没有采用生硬的直线锥面过渡，一方面是握持手感的考量：棋手捏取棋子时手指通常搭在颈部收腰位置，连续顺滑的弧面不会硌指，长时间对局拿取也没有不适感；另一方面是加工工艺的适配，不管是采用实木车削、树脂浇注还是数控铣削做原型，单调连续的回转母线都不需要多轴联动摆刀，普通两轴车床走刀一次就能完成外轮廓加工，后期抛光打磨也不会出现台阶棱线需要额外处理的工序。顶部棋头采用扁球形回转造型，最大直径18mm，棋头下端和颈部衔接位置做了3mm高度的小直段过渡，避免球面和颈部弧面相切处出现曲率突变，加工后不会在衔接位置留下肉眼可见的接刀痕。棋头总高度20mm，圆润的弧面没有任何尖锐棱角，日常收纳堆叠时也不会刮伤其他棋子的表面漆面。

　　建模过程中可以先在前视基准面绘制半侧母线草图，把底座端面、各段直径、圆弧半径的约束全部标注到位，保证草图完全定义没有多余的自由拖动段，再通过旋转凸台命令一次性生成实体，不需要额外做拉伸、切除特征。图纸给出的绘图比例为2:1，所有尺寸都按照实物1:1对应，输出工程图时可以直接把轮廓尺寸、直径标注、圆弧半径按车削加工的标注习惯排布，工人在数控车床上装夹棒料后，直接按照母线坐标编写走刀路径即可完成加工。如果后续要做批量注塑生产，还可以在底座底面预留0.2mm的浅凹位，用来粘贴防滑绒布，进一步增加棋子和棋盘之间的摩擦力，同时避免硬质底座直接摩擦棋盘表面产生划痕。整个造型没有复杂的内部结构，壁厚如果采用空心注塑方案可以统一设置为2mm，顶部球面和底座转角位置都做均匀壁厚过渡，避免注塑成型时出现缩痕、填充不足的缺陷。
