分体式灰色ABS热塑仪表防护外壳

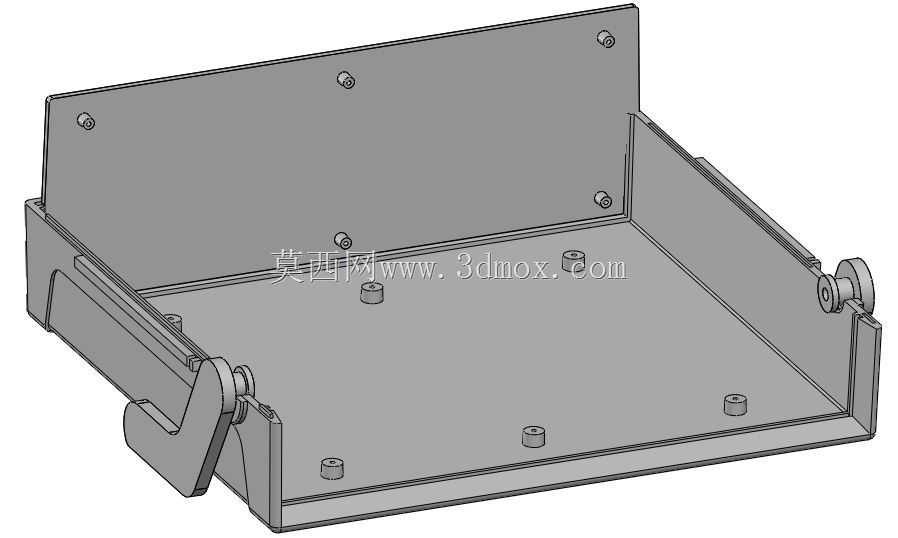

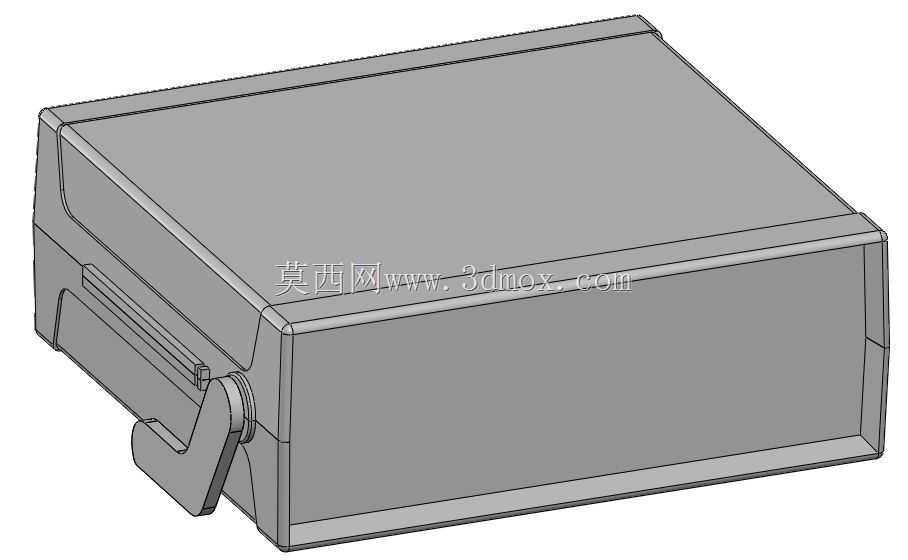

　　这类热塑性防护盒体在工业现场主要承担仪表、控制板、小型电气模块的外部防护与安装承载作用，常见于设备侧挂控制单元、小型传感采集终端、独立配电小盒以及台架测试模块。壳体采用上下两部分组合的结构思路，上盖与底盒通过侧边配合面形成封闭腔体，既便于内部PCB、端子排、显示组件的装配，也能在检修时快速拆开，不必破坏整体安装位置。

　　从使用场景看，盒体并不追求复杂外观，而是强调边界清晰、成型简单、装配可靠。灰色ABS材料具备较好的抗冲击性和绝缘性能，适合普通车间环境中的非长期户外安装；外表面处理保持塑料件本色，减少二次涂装带来的成本和环保压力。若后续用于油污、粉尘或轻微溅液区域，可在分型面增加密封槽或密封条，使基础盒体扩展为更高防护等级的结构。

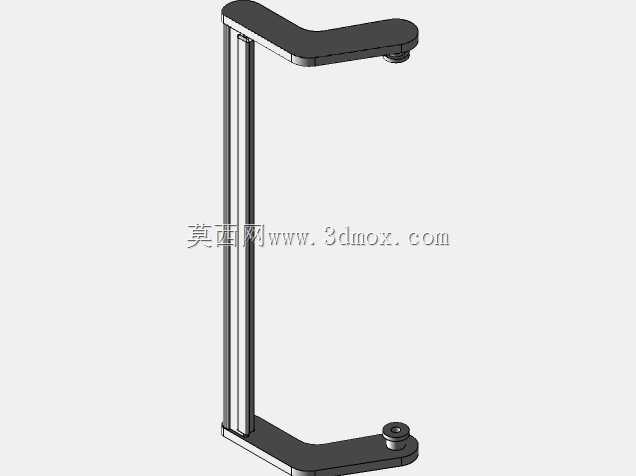

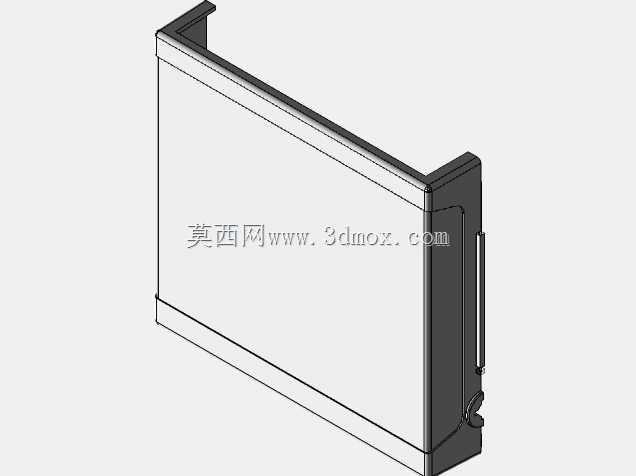

　　外形尺寸为107毫米×302毫米×280毫米，长宽高比例偏向横向布置，内部可容纳长条状电路板、横向排列端子以及小型显示窗口。建模时需要重点控制内腔有效空间，不能只按外轮廓估算：侧壁厚度、加强筋高度、螺钉柱占用区域以及开盖旋转间隙都会压缩可安装体积。底部与侧面预留的结构可用于固定支架、铰链、卡扣或挂耳，图中侧下方带弯折形态的支撑件即可作为摆放、挂靠或翻转定位结构，使盒体在设备面板旁、支架上或工作台侧面都能形成稳定姿态。

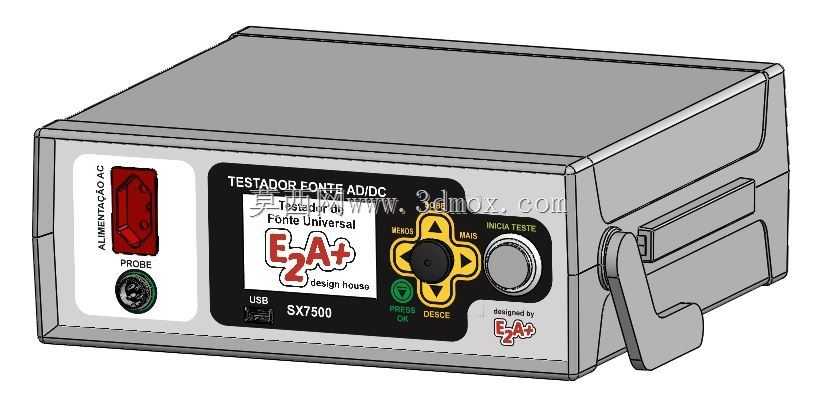

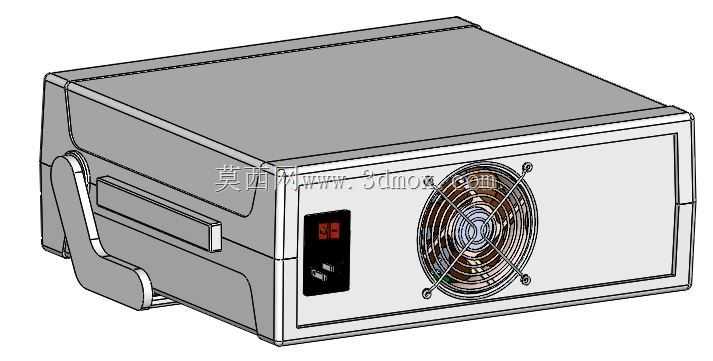

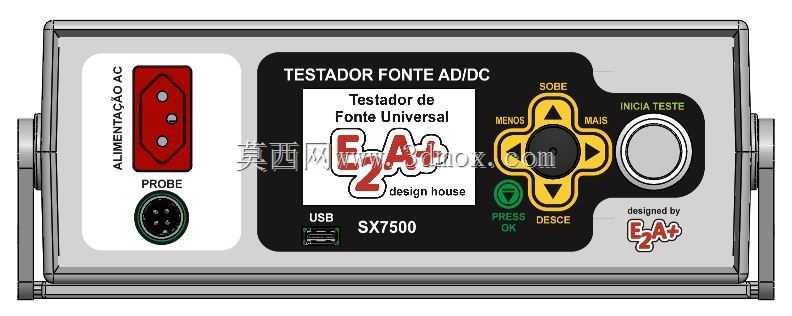

　　结构设计上，分体盒盖应优先保证分型线顺直，配合边设置搭接止口，避免上下盖错位。螺钉连接适合需要反复检修且要求压紧力稳定的场合；卡扣连接则适合装配效率高、拆卸频次低的产品。若内部器件发热，可在底盒非配合面规划散热孔或导热垫安装位，但开孔位置要避开液体直接流向，同时不能削弱壳体刚性。对于带显示或操作界面的版本，正面可局部开孔安装透明窗、数码管、按钮或薄膜面板；开孔周边需增加凸台或加厚区，防止螺丝锁紧时局部变形。

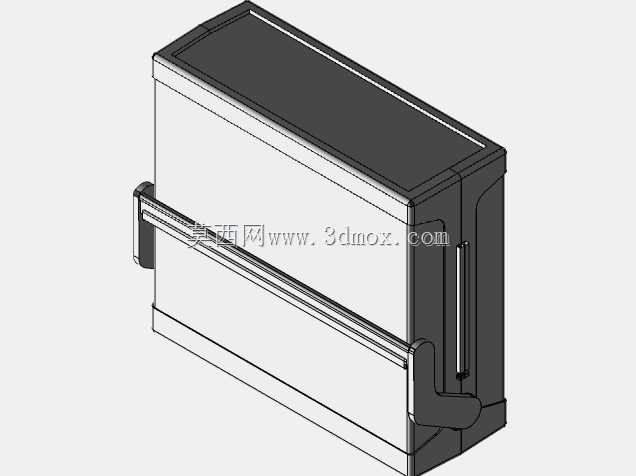

　　安装边界方面，302毫米的长度决定了该盒体不宜直接嵌入狭窄线槽或小型按钮盒位置，更适合作为独立模块固定在设备立面、机架侧板或移动小车上。107毫米的厚度方向要预留线缆弯曲半径和插头插拔空间，尤其是侧面出线时，不能让插头与墙面、机架横梁发生干涉。280毫米高度方向若采用壁挂方式，应让固定孔靠近上部承重区，并在底盒内部对应位置设置筋位，把载荷传递到较大面积的壁板上，而不是集中在单一螺钉柱。

　　三维建模过程中，壳体圆角不能只作为外观处理。外圆角有助于注塑充模和降低应力集中，内圆角则能减少盒体受冲击时的开裂风险；底盒边缘、螺钉柱根部、卡扣根部以及支架连接处都应保留合理圆角。拔模方向需要与上下盖开模方向一致，侧壁、筋位和柱位均应设置适度拔模角，避免成型后拉伤。若采用3D打印进行样机验证，可先检查上下盖止口配合、支架干涉、内部板卡固定孔位置以及线缆出口空间，再转入模具结构设计。

　　该盒体的价值在于提供一个可复用的电气与仪表封装平台：内部元件变化时，外部安装尺寸和连接方式可以保持稳定；不同项目只需调整开孔、支架、密封件和固定柱，就能衍生出数显终端、控制小盒、采集模块或接线分配盒等多种用途。
