千升容量柴油储存储罐结构设计

　　现场燃油补给点位的布置，往往先卡在储油容器的选型环节。工地临时发电机组、厂区备用动力设备、农场灌溉柴油机以及小型物流车队，都需要一个能够稳定存放约一千升柴油的中间储槽。这类罐体不能只按容积画一个方盒子，真正落地时要兼顾注油、取油、液位观察、通气、搬运就位和后期清理，整套结构在三维建模阶段就要把接口位置和周边操作空间一并校核。

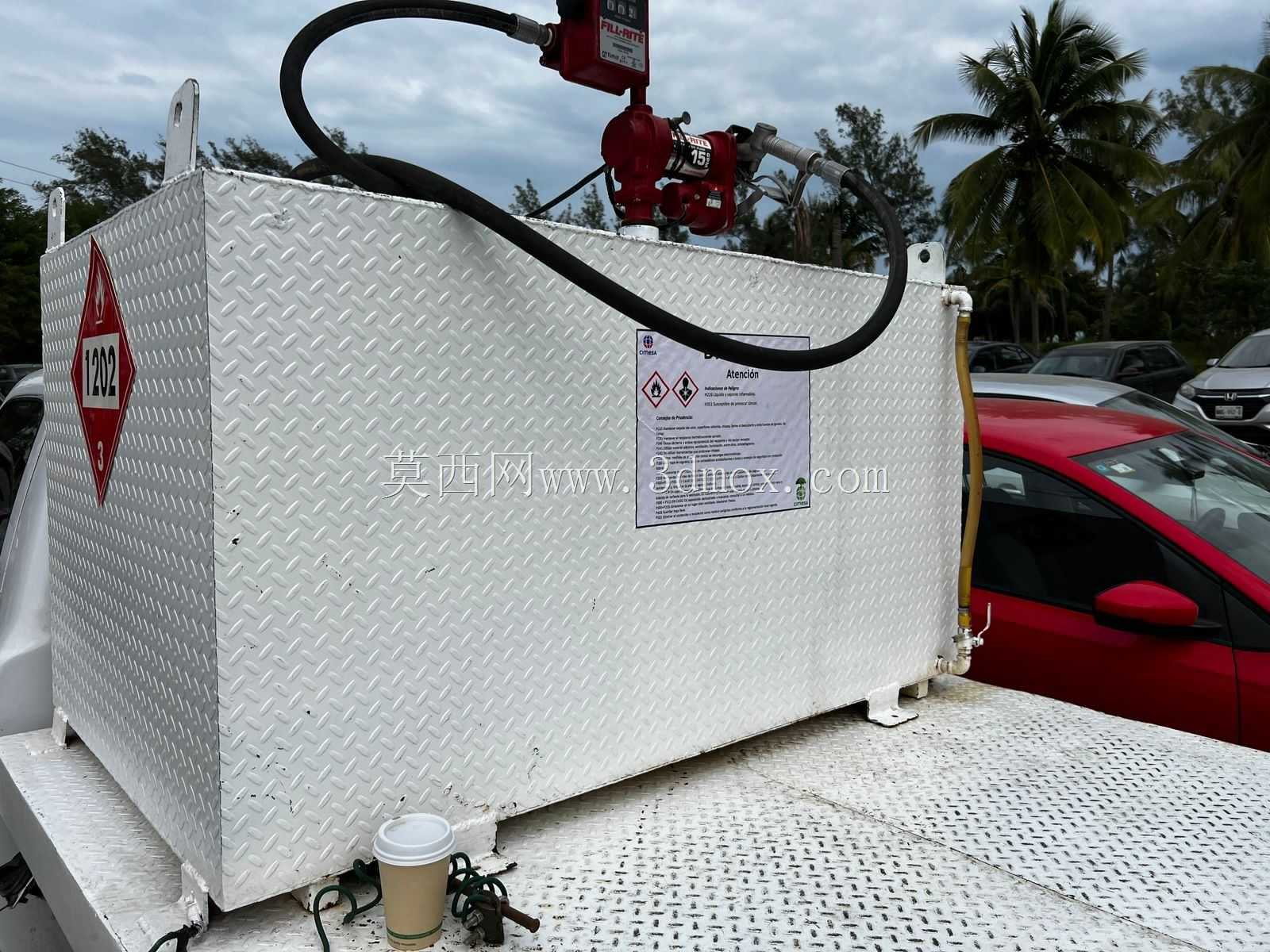

　　罐体主体采用矩形箱式布局，相较同容积圆筒罐，方形截面在固定支架上占用的投影更规整，贴墙或靠设备区布置时能够减少无效间隙。箱壁选用镀锌金属板，板厚规格按14号板材选取，折边后通过焊接形成密闭腔体。镀锌层对柴油中长期存在的微量水分和冷凝环境有较好耐受能力，焊接区域则需要在成型后做补防腐处理，避免焊缝热影响区成为锈蚀起点。建模时不能把板材当成理想薄壁，折边半径、搭接余量和焊脚高度都要体现出来，否则转入生产拆图时会出现板件尺寸对不上的问题。

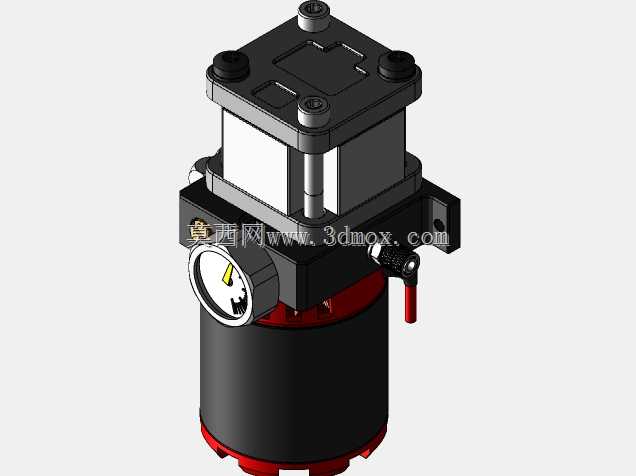

　　顶部接口集中布置在靠操作侧的位置，便于人员站在地面或检修平台上完成接油和检查。注油组件带有阀门和快速连接结构，外接透明工业软管时可以直接观察油液流动状态，软管端部采用无销夹箍固定，减少频繁插拔后的松脱风险。罐顶还设置了通气及液位相关附件，避免油泵快速抽油时罐内形成负压，也防止注油过程中因空气排出不畅产生喷溅。接口附近保留扳手操作空间，这一点在总装模型里常被忽略；如果阀门手轮与护栏、墙面或顶盖加强梁距离过近，现场会出现无法全开全关的情况。

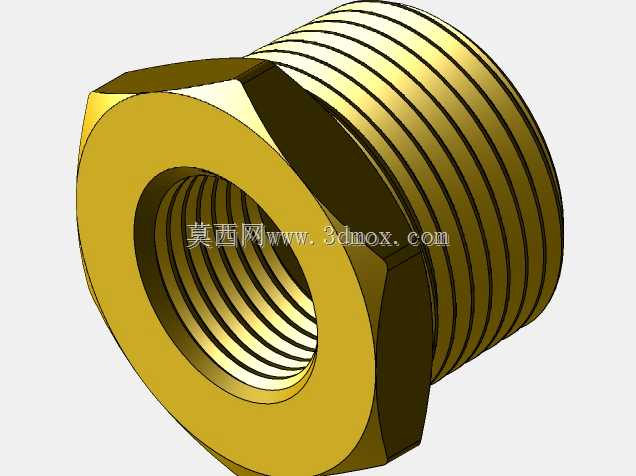

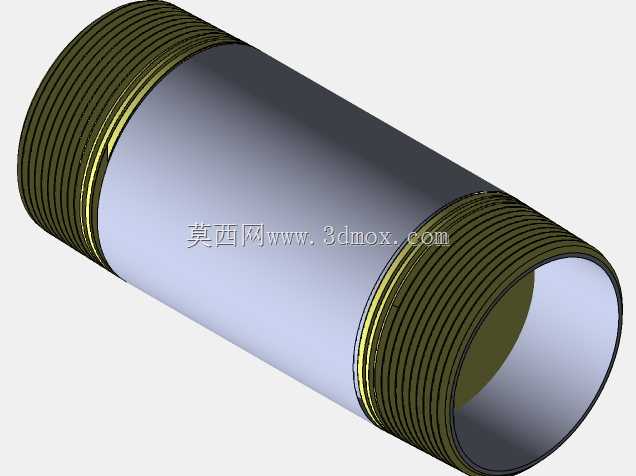

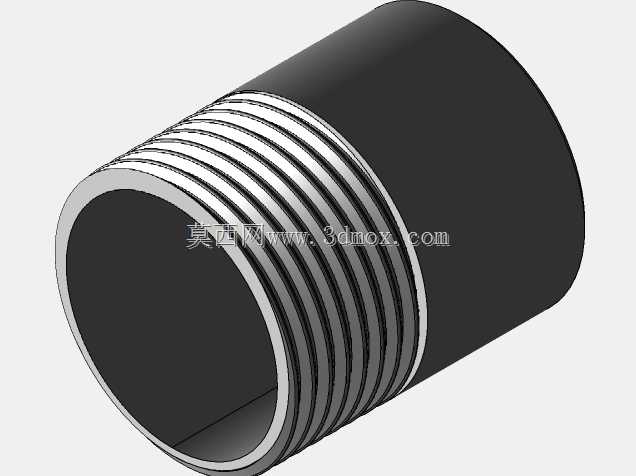

　　侧面取油及排污路径按低位布置，目的很明确：柴油在长期静置后会析出少量水分和杂质，这些沉积物会向罐体底部聚集。下部接头既可以连接供油管路，也可在维护时作为排放口使用。图纸中对镀锌管件、螺纹规格和密封连接方式做了明确标注，二英寸镀锌管及一英寸球阀等元件按标准件装配，便于采购替换。罐体底部设置支撑脚，使底板与安装基础之间留出间隙，一方面避免地面积水长期浸泡箱底，另一方面给排污阀、法兰螺母和检漏操作留出手部空间。

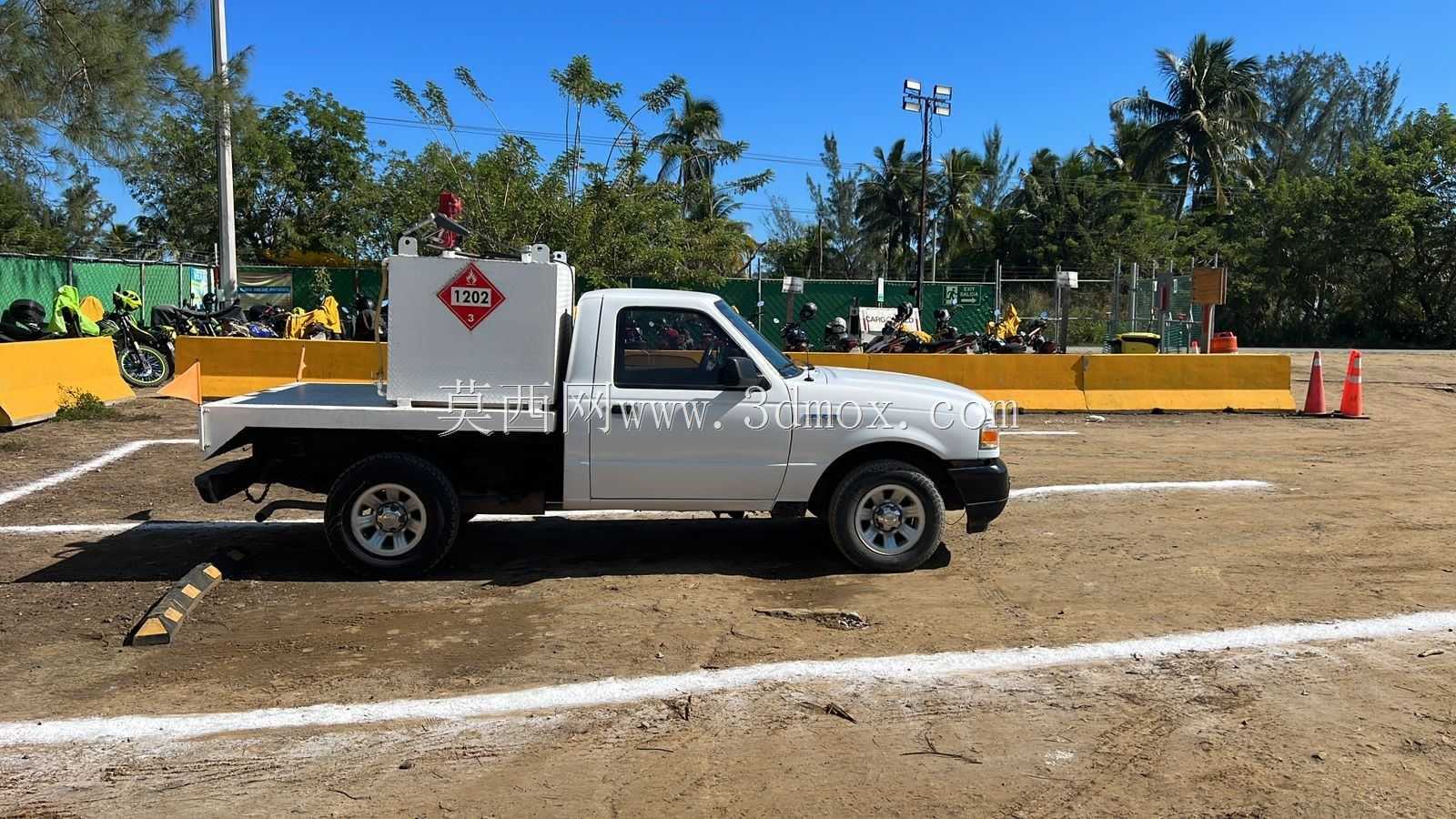

　　吊装与搬运结构没有采用复杂吊耳，而是结合底部支撑和箱体加强筋形成受力框架。千升级储罐满载后重量很大，起吊或叉车转运时，载荷不能直接作用在薄侧板上；模型中需要让支撑梁贯通底部主要承载区，侧板与底板交接处增加连续焊和局部加强，防止充液后箱壁鼓胀。安装边界上，罐体外形应按矩形外包络核对，顶部阀门、软管接头和液位附件要计入最高轮廓，侧面接管也要计入最宽尺寸。设备就位后，前方需保留接管和阀门操作距离，顶部应保留注油及检修空间，底部则需保证排污和检漏可达。

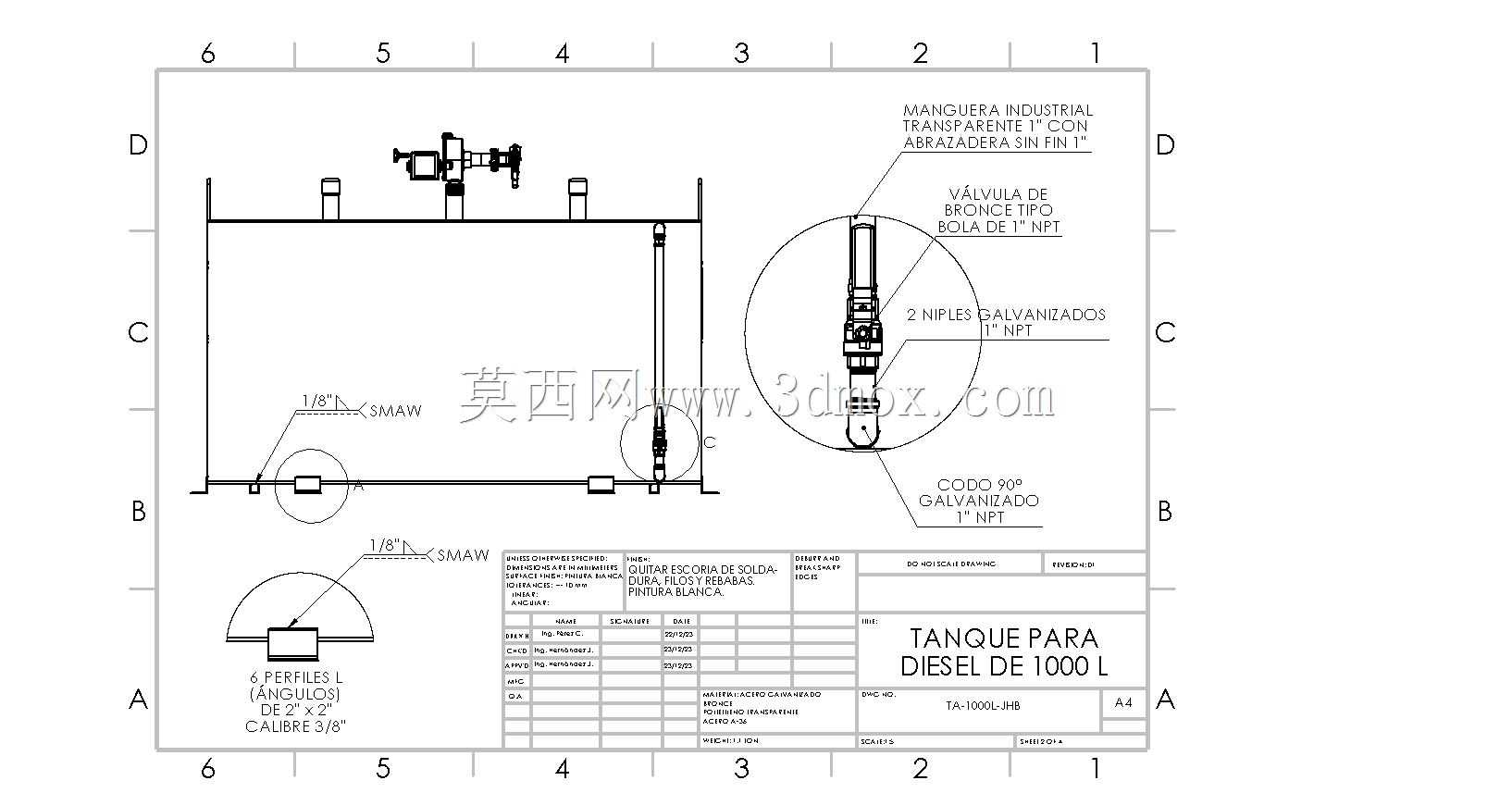

　　从结构设计思路看，这套储罐并不追求复杂机构，而是把燃油储存中最容易出问题的密封、防腐、通气、排污和安装维护逐项落实。三维建模时，箱体钣金、管螺纹连接、阀门流向、支撑脚位置和顶部附件装配关系都需要完整表达；工程图中通过剖视、局部放大和管件明细，把标准件与焊接件区分清楚。对选型人员而言，这种一千升矩形柴油罐适合固定或半固定储油场景，可作为发电机组、车间动力设备和野外作业机械的燃油中转容器；对结构建模人员而言，其价值在于训练薄板焊接容器、管路附件和安装边界协同设计的完整思路。
