五马力制冷配套蒸发器结构设计

　　在商用制冷、小型工业冷却场景里，5马力级别的蒸发器是冷凝单元里直接承担冷量输出的核心部件，这套结构的设计完全围绕实际工况的换热效率、安装适配性展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从实际应用来看，这类蒸发器主要匹配5匹规格的冷凝机组，常见于小型冷库、工业冷水机、商用冷链展示柜的制冷回路里，和冷凝器、压缩机、节流部件组成完整的蒸汽压缩制冷循环，它的核心作用是让低压低温的制冷剂在流道内蒸发，通过管壁与外侧的载冷介质（空气或者冷冻水）完成热交换，带走目标空间的热量实现降温。

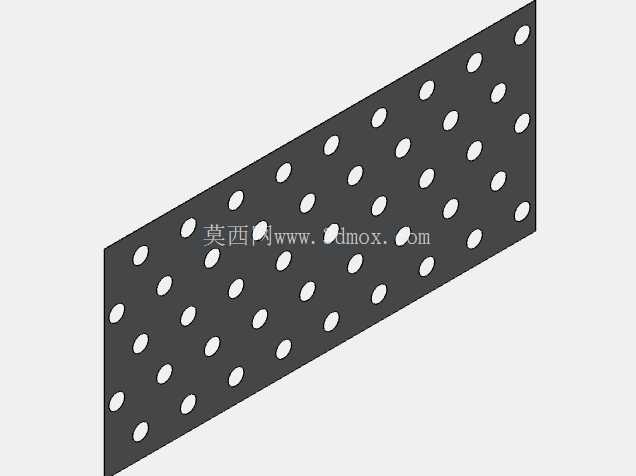

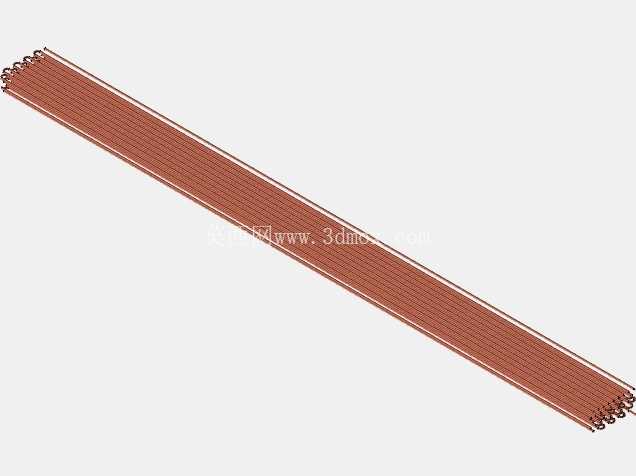

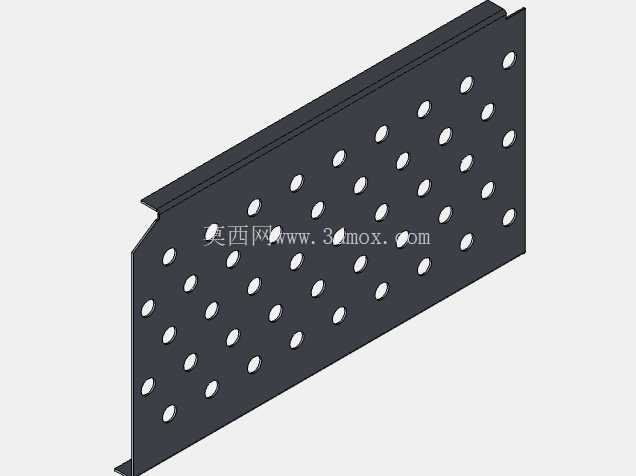

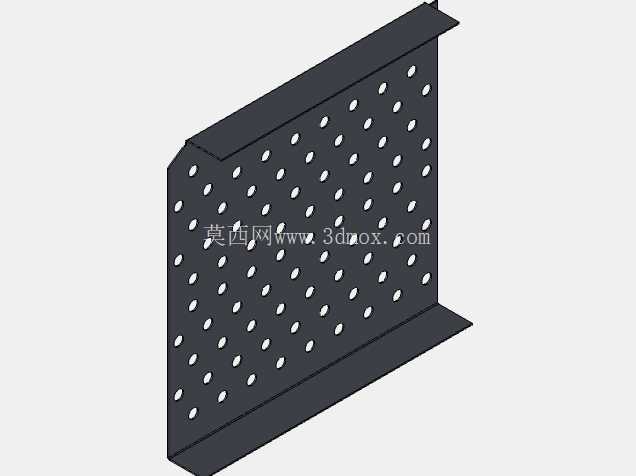

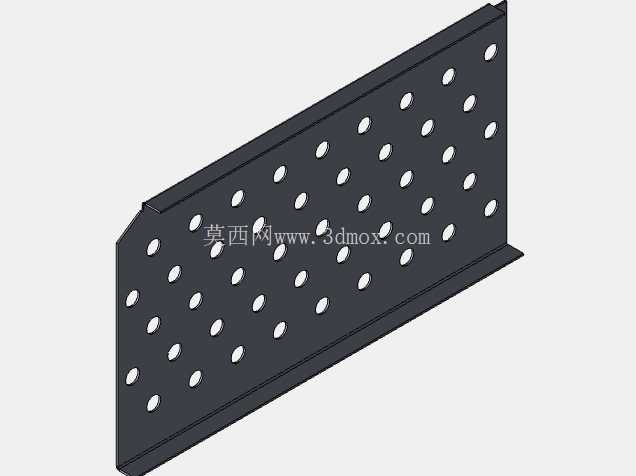

　　做这套结构设计的时候，首先要考虑的是流道的排布逻辑，制冷剂在换热管内的流动阻力不能过大，否则会增加压缩机的吸气负载，同时要保证管内制冷剂的气液两相流能够均匀分布，避免出现局部供液不足导致的换热效率下降，甚至出现回油困难的问题。换热管的排布采用了错列布局，相比顺列布局能够提升外侧介质的扰动程度，减薄边界层厚度，提升整体换热系数，管间距的设置兼顾了换热效率和安装维护的空间，不会因为间距过小导致积灰或者结霜之后堵塞风道，也不会因为间距过大造成整体结构过于臃肿，浪费机组内部的安装空间。外形尺寸的设定完全匹配常规5马力冷凝单元的安装边界，整体的安装法兰接口位置和同规格的主流产品保持了互换性，现场替换的时候不需要重新改动机组的支架和管路布局，进出口的管路接头采用了标准的制冷管路管径，焊接或者法兰连接都能适配，不需要额外做变径处理。结构上的支撑部件全部采用折弯成型的钣金件，没有复杂的铸造结构，一方面降低了整体重量，另一方面钣金件的加工精度更容易控制，装配的时候换热管和支撑片的配合间隙能够控制在合理范围，避免出现振动异响，也能减少接触热阻。

　　在设计折流结构的时候，特意调整了折流板的缺口角度和间距，让外侧的空气或者载冷剂能够以合适的流速横向冲刷换热管束，流速控制在不会产生过大风阻、同时又能保证换热效率的区间，避免流速过高带来的额外风机能耗，也防止流速过低导致换热不充分。集管部分的设计做了分流优化，进入换热管束的制冷剂能够均匀分配到每一根换热管，不会出现某几根管流量过大、其余管流量不足的偏流问题，集管的壁厚选取考虑了制冷系统的工作压力，能够承受常规制冷剂的最高工作压力，同时预留了足够的腐蚀裕量，适配不同的使用环境。

　　安装边界上，底部的固定支架预留了长条形的安装孔，能够适配现场安装时的小范围位置偏差，不需要在机组支架上重新打孔，降低现场安装的工作量，侧面的管路接口位置也做了避让设计，安装保温层的时候不会和周边的机组部件产生干涉，后期维护的时候拆卸保温层也不需要挪动周边的管路。这套结构的细节处理上，换热管和翅片（如果是风冷型）或者管板的连接采用了机械胀接的工艺预留尺寸，胀接之后的连接强度能够承受机组运行时的振动和温度变化带来的热胀冷缩，不会出现泄漏的问题，端盖部分的密封面做了平面度要求，安装密封垫之后能够保证低压侧的密封性，避免空气渗入制冷系统导致冷凝压力升高、制冷效率下降的问题。从选型适配的角度来说，这套蒸发器的换热面积经过核算，完全匹配5马力压缩机在标准工况下的制冷量输出，不会出现换热面积不足导致的蒸发温度过低、压缩机结霜的问题，也不会因为换热面积过大造成成本浪费。在做三维建模的时候，所有的配合尺寸都按照实际加工公差做了偏移，装配的时候不会出现干涉问题，每一个折弯、开孔的位置都对应实际的加工工序，模型可以直接导出工程图用于生产，不需要做额外的结构调整。
