3/4马力制冷压缩动力单元结构设计

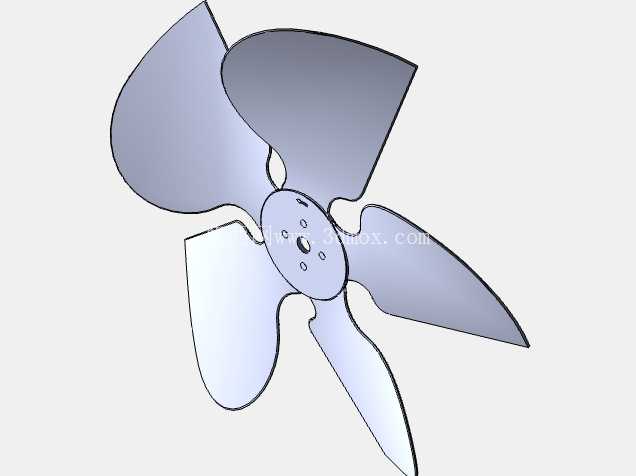

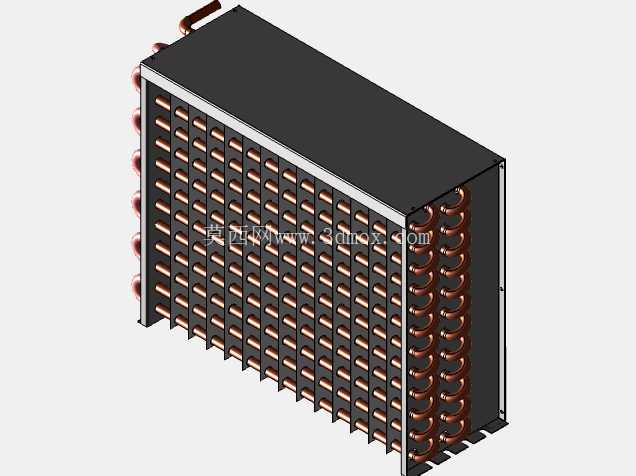

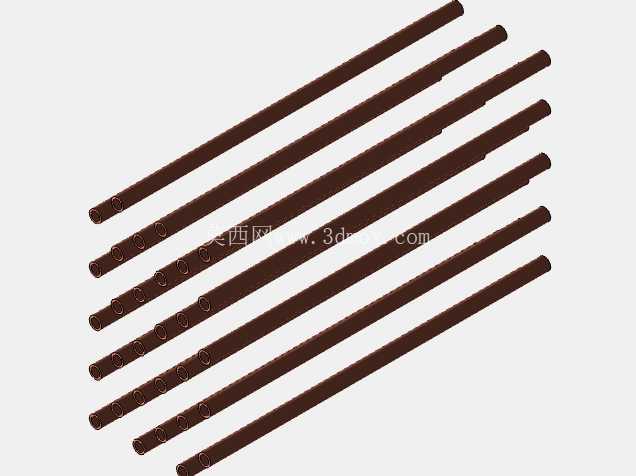

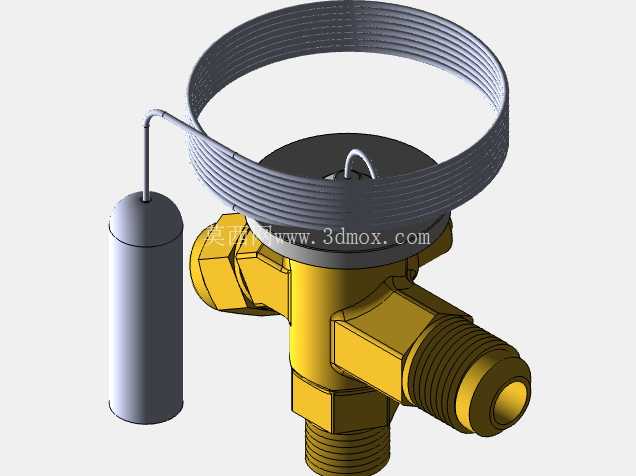

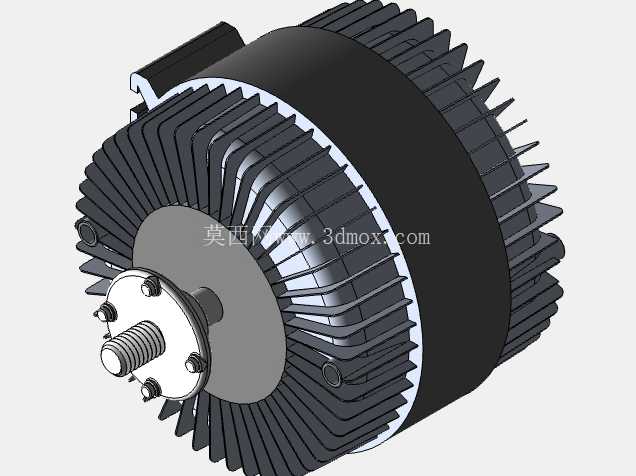

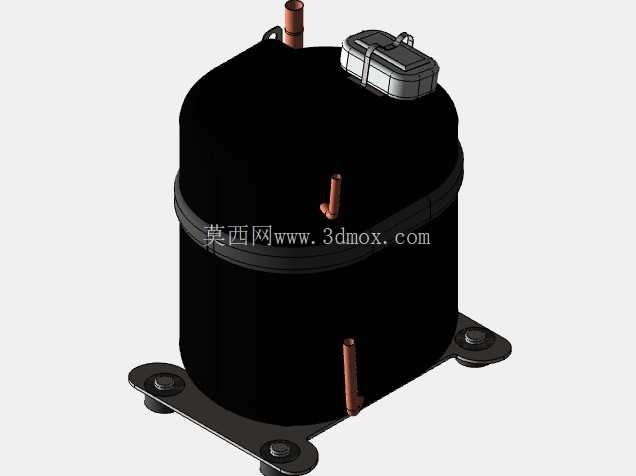

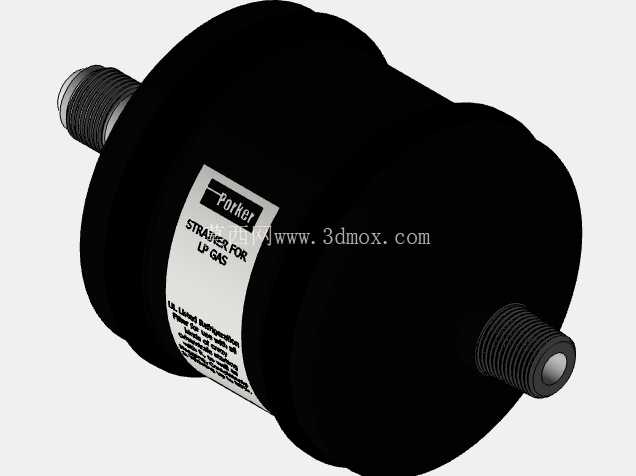

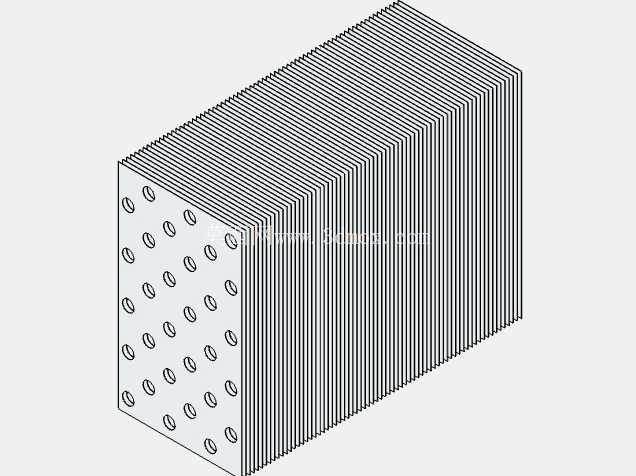

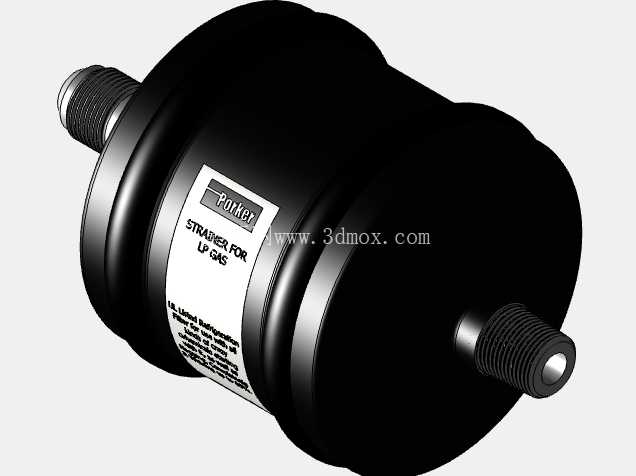

　　实际应用场景中，这类功率等级的单元常被用在便利店立式展示冷柜、小型餐饮后厨冷藏操作台、工业小型冷水机、实验室低温恒温槽等设备上，适配R22、R404A等主流中低温制冷剂，蒸发温度覆盖-25℃至5℃区间，可满足冷藏、微冻、恒温冷却等多工况的运行需求。从功能特性上看，该单元的压缩腔体采用斜盘往复式压缩结构，相比同功率转子式结构，在低温工况下的压缩比适配性更强，长时间低蒸发温度运行时的排气温度控制更稳定，不容易出现因排气过热导致的润滑油碳化问题。吸排气接口采用标准法兰快接结构，接口位置做了统一的安装基准设计，和市面主流规格的冷凝器、膨胀阀组件可以直接适配，不需要额外做转接板加工。在商用冷柜、小型冷库、工业低温冷却循环系统的配套选型中，中小功率制冷压缩单元是决定整套制冷系统运行稳定性的核心部件，这款3/4马力规格的制冷动力单元，正是面向1.5至3立方容积的低温制冷场景开发的集成式组件。从结构设计逻辑来看，该单元采用集成化布局思路，将压缩主机、储液腔接口、吸排气阀组、安装固定基座做了一体化整合，省去了现场安装时多部件拼接找正的工序，能有效降低现场装配的同轴度误差，减少机组运行时的异常振动风险。

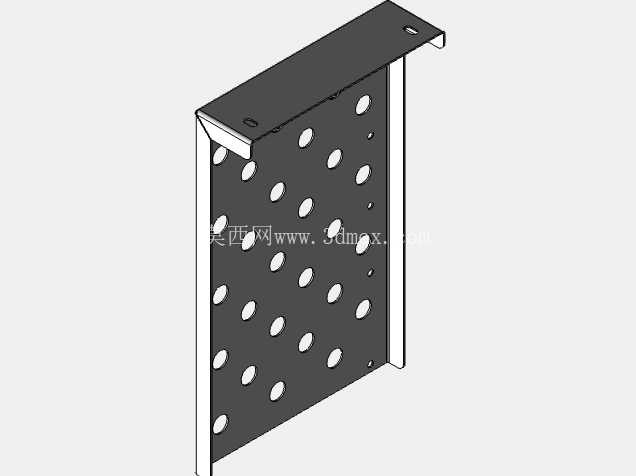

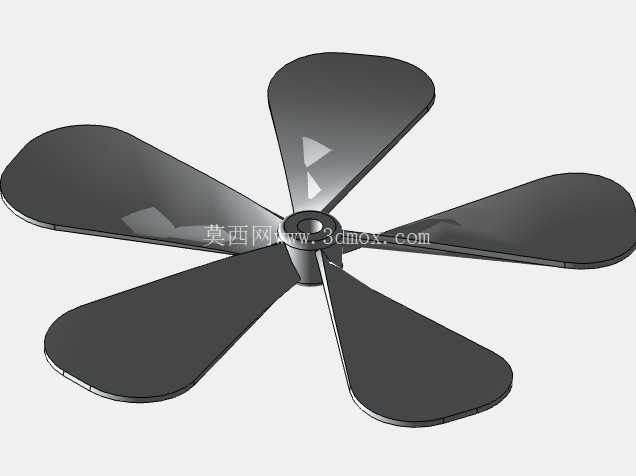

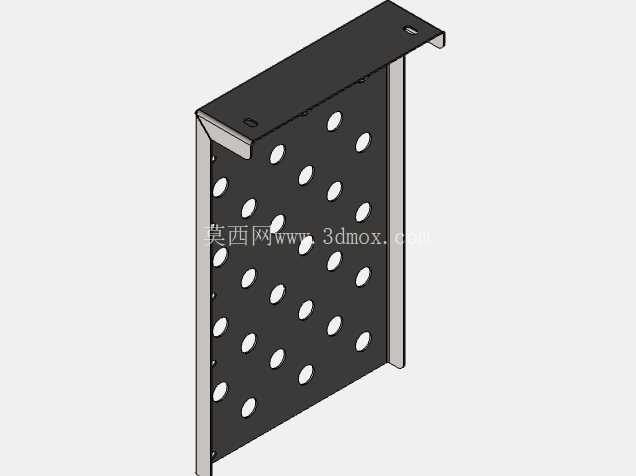

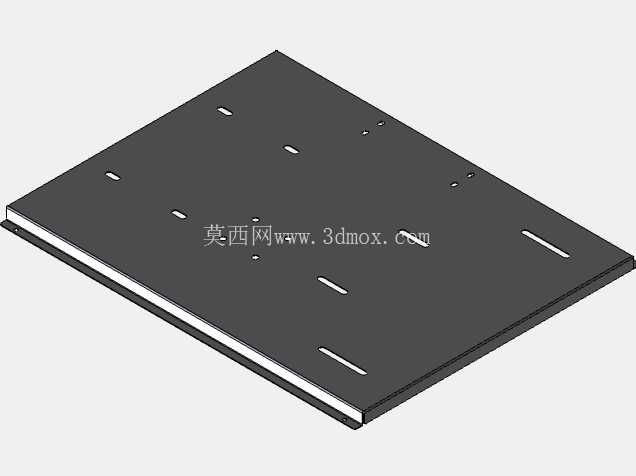

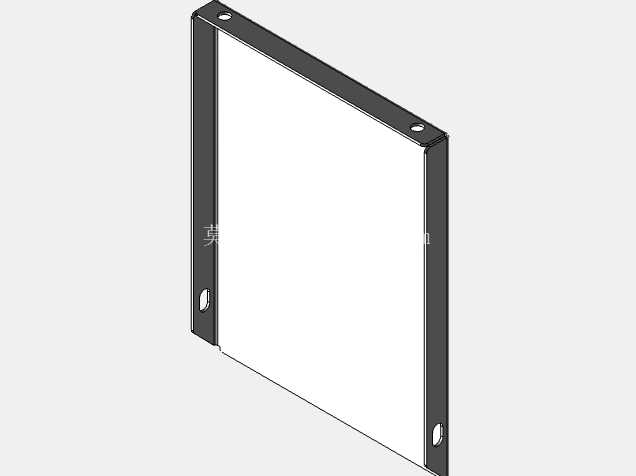

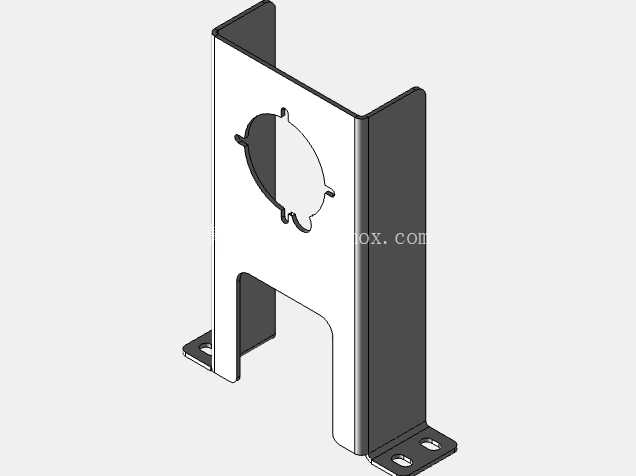

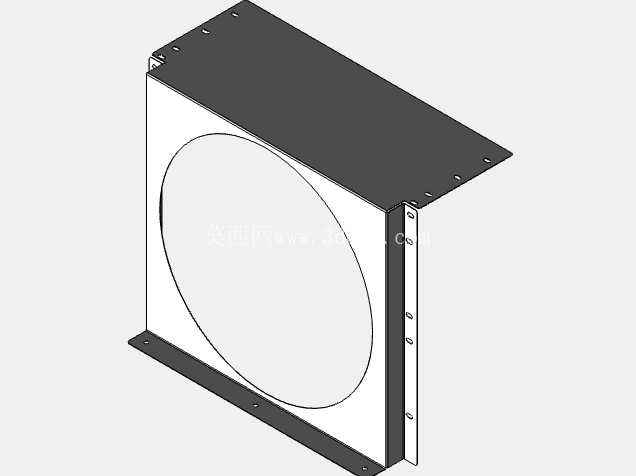

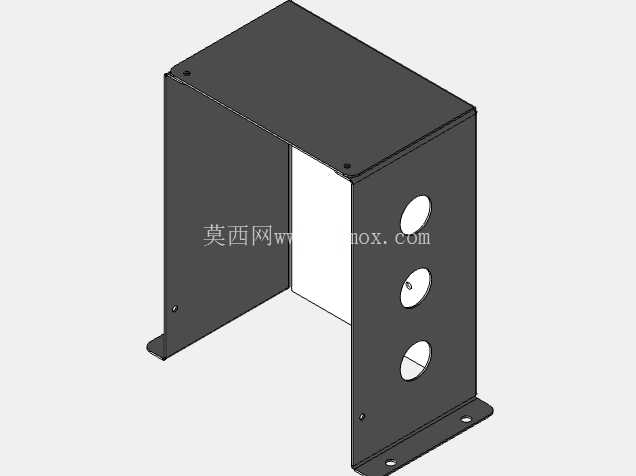

　　安装边界方面，该单元的固定基座采用四点式安装脚设计，安装孔位的中心距按照通用制冷机组的安装机架尺寸做了匹配，横向安装孔距控制在220mm，纵向安装孔距为160mm，安装脚预留了10mm的调节余量，可抵消机架加工的微小尺寸误差；整机外形的最大外轮廓尺寸控制在长280mm、宽210mm、高240mm范围内，在小型冷柜的设备舱内布置时，不会和冷凝风机、管路走线产生空间干涉。设计过程中针对机组运行的振动传递问题，在压缩主机和安装基座之间设置了橡胶减震垫，减震垫的邵氏硬度选定为45度，既可以保证足够的支撑强度，避免主机运行时出现大幅位移，又能有效过滤压缩过程中产生的中高频振动，降低振动向机架传递产生的运行噪音。

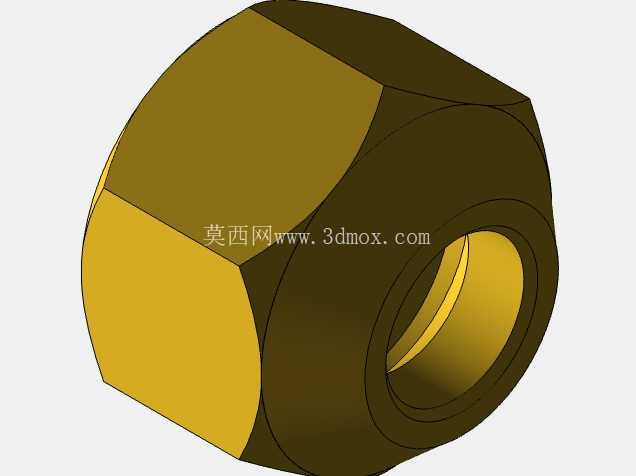

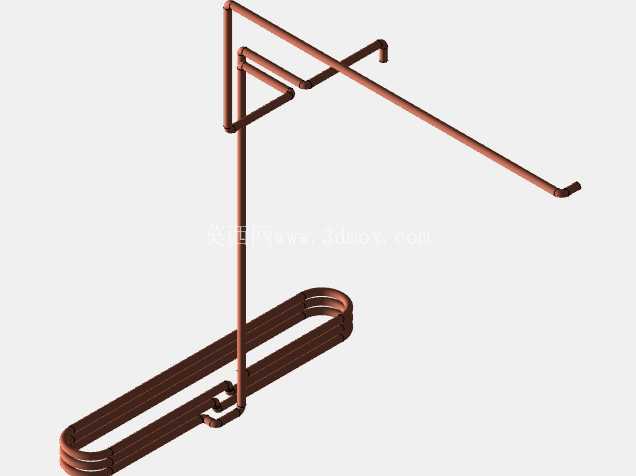

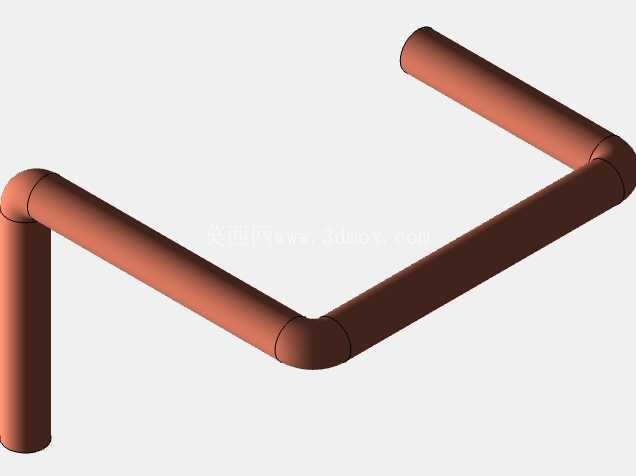

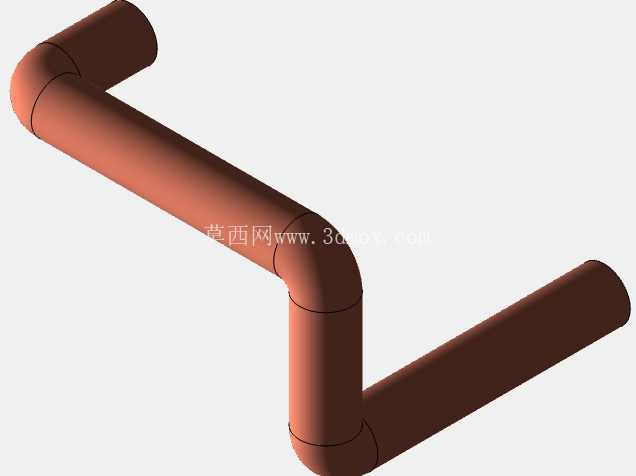

　　在管路接口的设计上，吸气口和排气口的朝向做了优化，预留了足够的管路弯折空间，现场焊接连接管路时不需要对主机做大幅度移位，也能避免管路应力集中导致的接口焊缝开裂问题。考虑到制冷系统运行时的回油需求，该单元的曲轴箱底部设置了回油接口，可和系统的油分离器回油管路直接连接，保证长时间运行时曲轴箱内的润滑油液位稳定，避免出现缺油磨缸的故障。从结构建模的细节来看，该模型完整还原了单元上的所有安装特征、接口尺寸、外部轮廓，包括接线盒的位置、视液镜的安装位、高低压保护器的安装接口都做了1:1的复刻，在做整套制冷系统的三维布局设计时，可以直接调用该模型做干涉检查、管路走向模拟，不需要再对模型做二次修整。

　　对于设备选型人员来说，该模型的安装尺寸、接口规格都和实际量产产品保持一致，在做方案设计阶段就可以提前确认设备舱的空间是否足够，安装机架的孔位是否匹配，减少后期样机试制时的结构修改工作量。在实际工程应用中，这类中小功率制冷单元的选型往往容易忽略安装边界的细节，比如接线盒的突出尺寸、检修操作需要预留的空间，很多时候会出现设备舱预留空间不足，导致后期接线、检修操作无法开展的问题，该模型在建模时就把这些外部附属部件的轮廓都做了完整还原，布局设计时可以同步预留检修操作空间，提升整套设备的结构合理性。另外，该单元的重量分布也在模型中做了对应设置，重心位置位于安装基座中心偏左15mm的位置，在做机架强度校核时，可以直接参考该重心位置计算承重载荷，优化机架的型材选型，避免机架刚度不足导致的运行共振问题。
