500升规格镀锌钢板柴油储存储罐结构

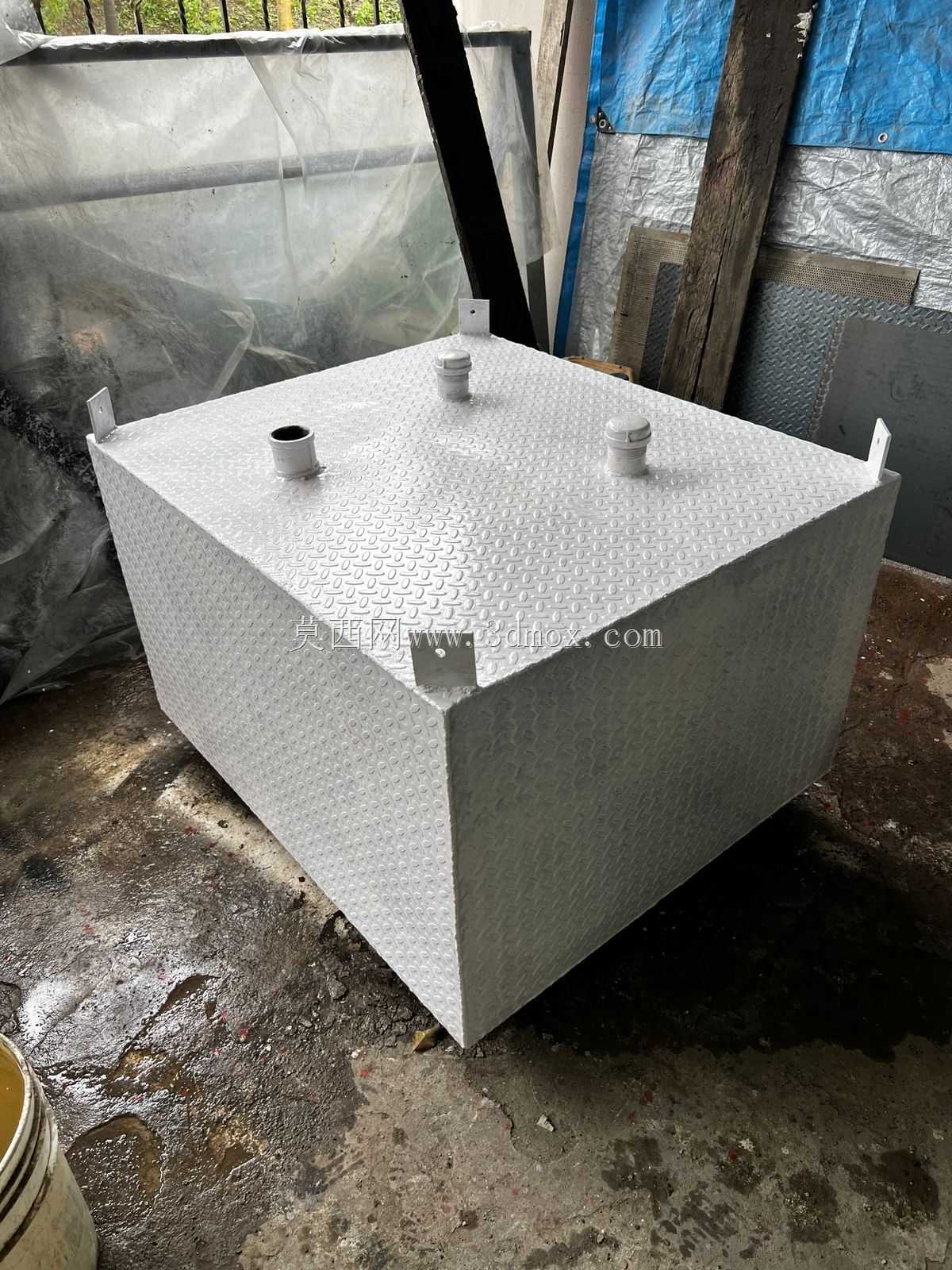

　　在中小型柴油动力设备集中的作业场景中，比如厂区内固定布设的柴油发电机组供油点、小型工程机械临时驻场的燃油补给点、车间备用动力单元的配套储油单元，这类方形钢制储油罐的应用占比远高于传统圆柱形储油容器，核心原因是方形结构能最大化利用局促的安装空间，不会像圆罐那样在边角位置留下无法利用的空隙，尤其适合放置在设备间角落、设备基座旁的预留空位，或是架空安装在设备上方的支架层。这款500升容积的储油罐整体采用14规格镀锌花纹钢板加工成型，罐体主体为规则长方体结构，顶部做了微斜的排水坡面设计，避免露天布设时顶部积留雨水造成钢板长期浸泡腐蚀，坡面角度控制在2度左右，既不会影响顶部接口的安装垂直度，也能让雨水自然顺着坡面流向罐体侧边排出。

　　顶部一共设置了三个功能接口，其中大口径接口为注油口，位置靠近罐体一侧边缘，方便加油枪操作时不用探身到罐体中部，注油口带内置的滤网安装位，可在加注时过滤柴油中的杂质，避免杂质进入下游供油管路造成喷油嘴堵塞；另外两个小口径接口分别为出油口和透气口，出油口位置略低于注油口，内部接有探到罐体底部10mm位置的吸油管，保证罐内燃油能被最大限度抽吸使用，不会在底部残留过多无法利用的余油，透气口则设置在顶部最高位置，平衡罐体内外气压，避免注油时内部憋压、抽油时形成负压影响供油顺畅度。罐体的四个顶角位置都焊接了带安装孔的折边吊耳，吊耳采用同材质钢板折弯成型，焊接位置做了满焊处理并打磨焊渣后做镀锌层补涂，既可以作为吊装时的受力点，

　　方便罐体在车间内转运、现场就位时的吊装作业，也可以作为安装固定点，配合膨胀螺栓将罐体固定在混凝土基础或是钢制支架上，避免设备运行震动造成罐体移位。罐体所有拼接焊缝都采用连续满焊工艺，焊后做煤油渗透检漏，确保没有焊缝砂眼造成的渗漏风险，外壁的镀锌花纹板一方面靠锌层实现防锈防腐，不需要额外做油漆涂装就能适应户外或是潮湿车间的使用环境，另一方面花纹板面的防滑特性也方便人员偶尔踩踏顶部进行注油、检修操作时不会滑倒。设计时充分考虑了安装边界的适配性，罐体整体长宽高比例控制在1.8:1.2:0.4左右，500升的额定容积刚好匹配多数100kw以下柴油发电机组8-12小时的满负荷运行耗油量，不需要频繁加注燃油，同时整体高度控制在400mm上下，

　　不管是落地放置在地面，还是架空安装在支架上，都不会因为高度过高造成重心不稳，也不会遮挡周边设备的操作面板与检修通道。罐体侧壁没有额外突出的结构，所有接口都集中在顶部，安装时可以紧贴墙面或是相邻设备布设，最小预留50mm的安装间隙就能满足安装操作需求，不需要预留过多的侧边操作空间，对于空间紧张的老旧设备间改造项目尤其适配。在结构强度设计上，罐体内部每隔600mm设置一道横向加强筋，加强筋采用同厚度钢板折成角钢结构，焊接在罐体侧壁与底板、顶板之间，避免罐体装满燃油时因为液体静压力造成侧壁鼓胀变形，长期使用后出现焊缝开裂的问题，底板则采用整板裁切，没有拼接焊缝，从根源上避免底部长期承重出现渗漏的风险，毕竟储油罐一旦底部渗漏，不仅会造成燃油损失，还可能引发火灾等安全隐患。这类储油罐在实际使用中，还可以根据使用场景需求，在出油口位置加装阀门、油位传感器等配件，实现供油的通断控制与实时油位监测，顶部的接口都采用标准管螺纹设计，和市面上常规的燃油管路配件通用，不需要额外定制转换接头，现场安装时可以直接对接管路，大幅缩短现场施工的周期。不同于薄铁皮加工的简易储油桶，这款储罐的钢板厚度足够承受日常使用中的磕碰，比如现场搬运时的轻微撞击、工具掉落的砸碰都不会造成罐体凹陷变形，镀锌层的附着力强，即使有轻微磕碰也不会出现大面积锌层脱落的问题，日常使用中不需要频繁做防腐维护，使用寿命能达到十年以上，适合作为固定布设的长期储油设施使用。
