BO电机专用L型折弯安装固定夹具

　　在小型移动机器人、智能小车以及桌面级实验平台的装配过程中，动力单元的定位与固定往往是决定整机运行稳定性的关键环节。这款BO/TT电机夹具正是针对此类场景开发的专用安装构件，采用L型折弯钣金结构，将电机的轴向限位与底盘连接整合在同一零件上，减少了装配时的配合零件数量，也降低了多零件累积误差对传动同轴度的影响。

　　从实际使用工况来看，这类夹具常见于教育机器人竞赛平台、小型AGV演示样机以及创客开发的轮式底盘中。TT减速电机本身输出轴带有塑料齿轮箱，壳体刚性有限，如果直接用扎带或双面胶固定，在频繁启停、换向冲击下容易出现电机偏转、齿轮啮合错位，甚至轴端联轴器松脱的问题。该夹具通过立板上的多组开孔与中部大圆孔配合，既可以避让电机减速箱的圆柱轮廓，又能利用周围小孔穿入螺钉或自攻丝，将电机壳体牢牢压合在立板侧面，限制其周向转动与轴向窜动。

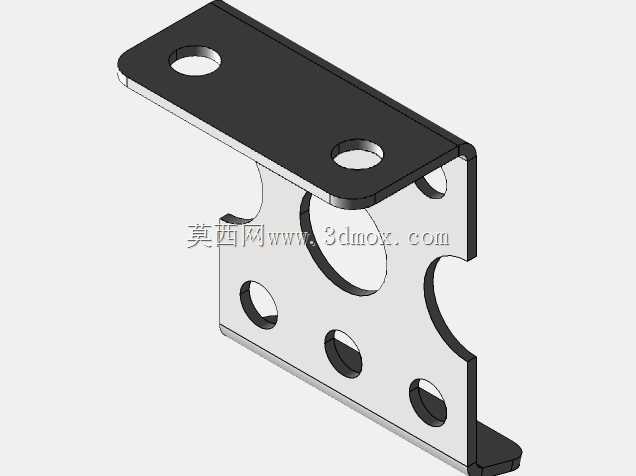

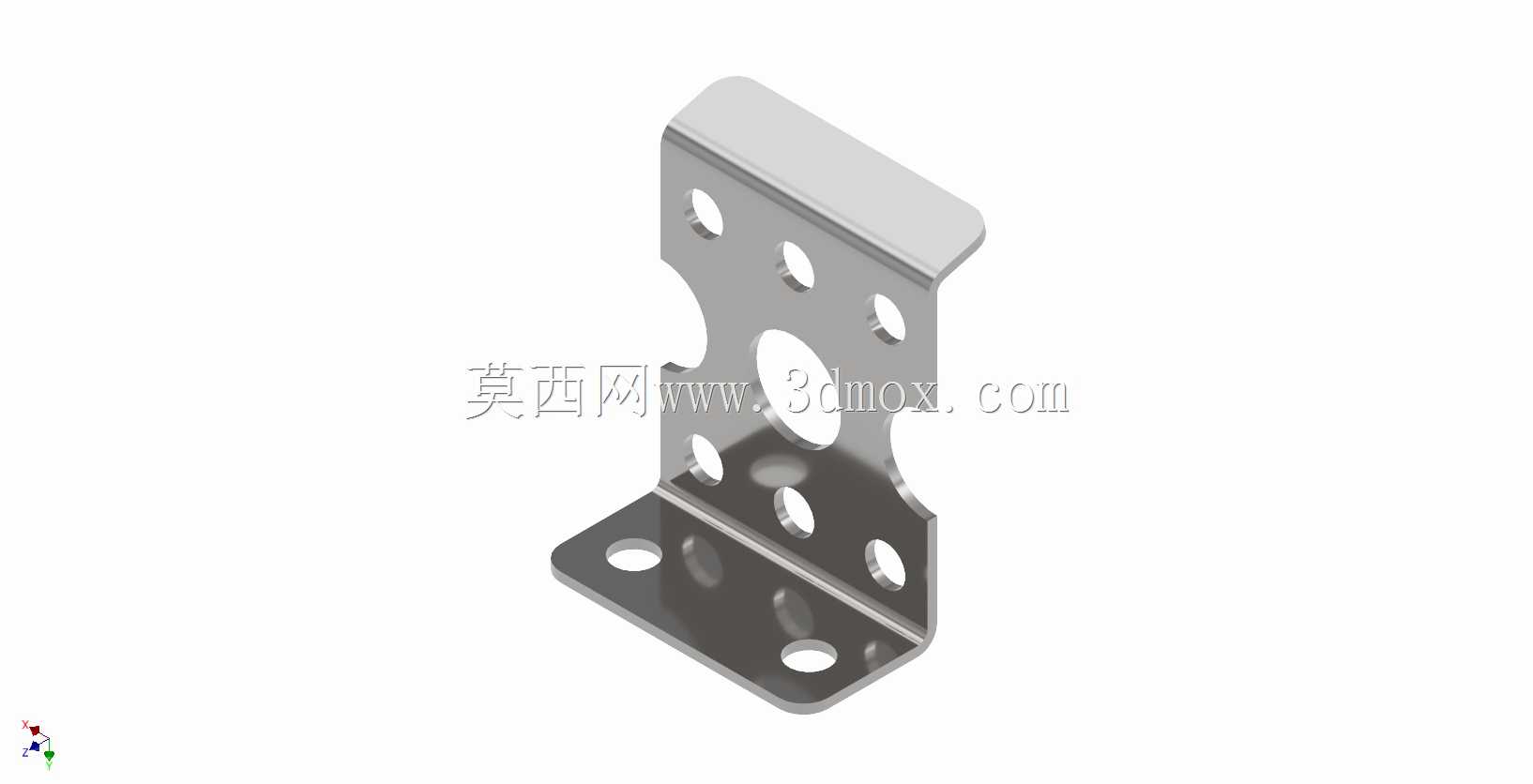

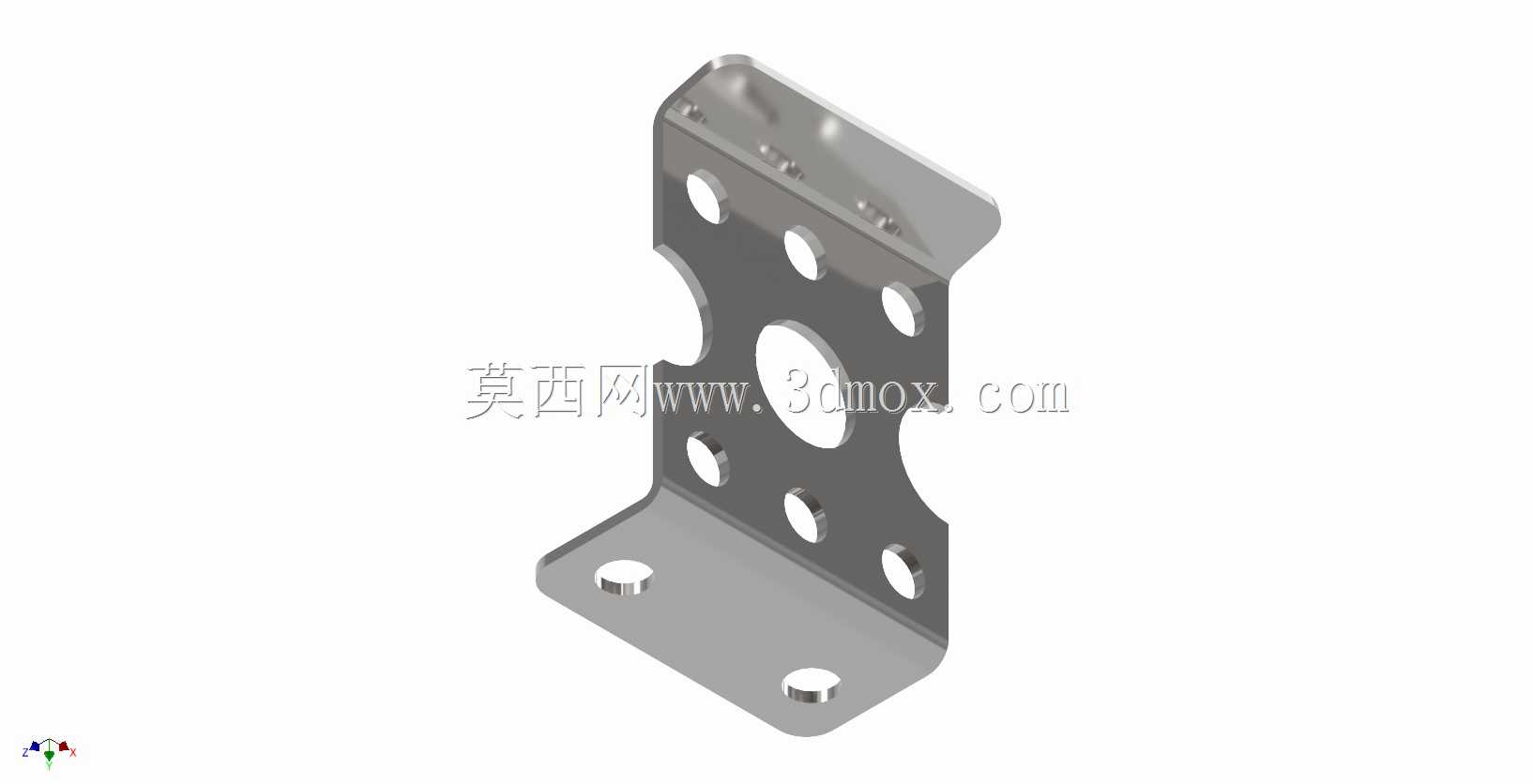

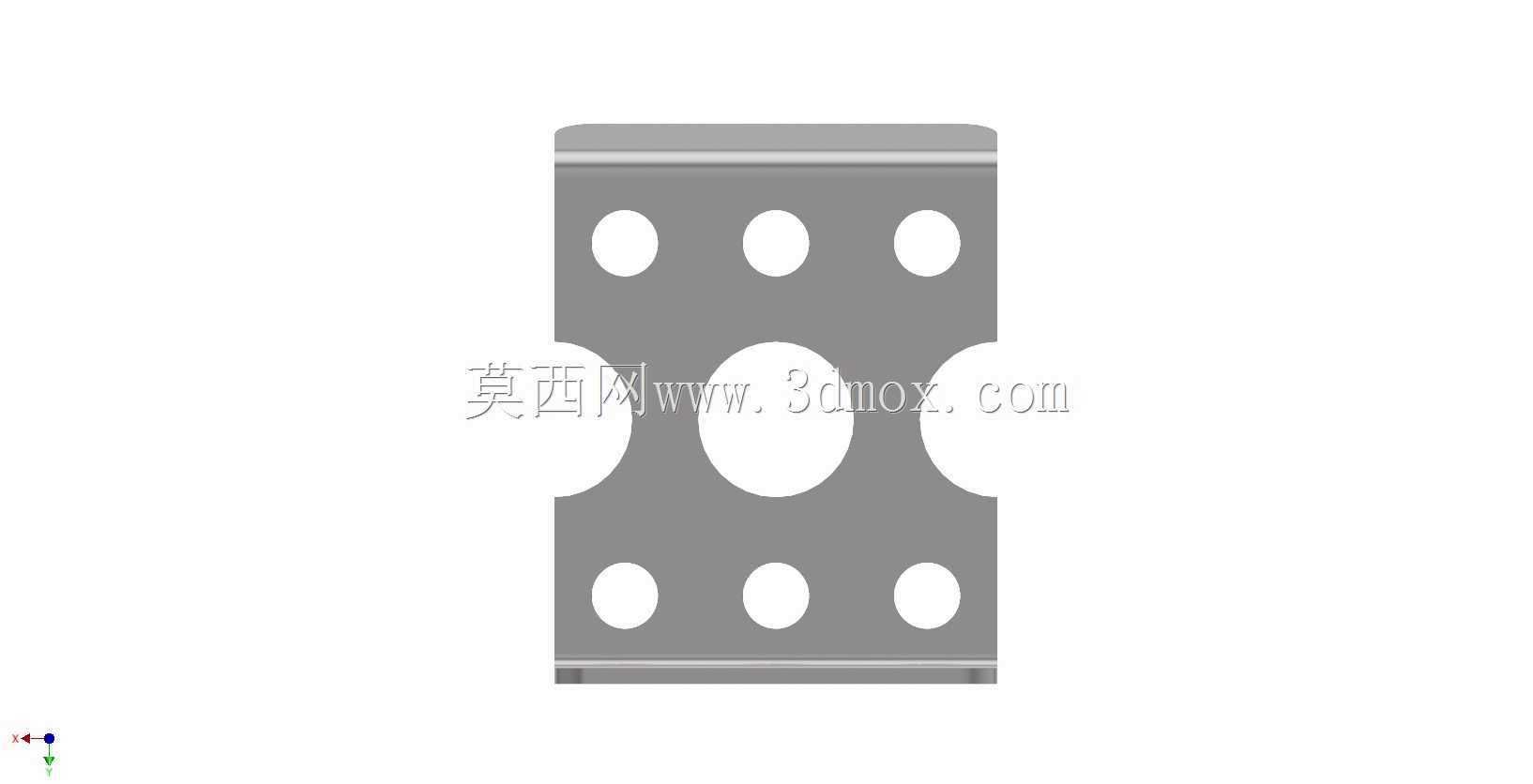

　　结构设计上，底板与立板采用一体折弯成型，折弯圆角处保留了钣金工艺自然的过渡圆弧，避免直角弯折带来的应力集中。底板上开设的四个安装孔呈矩形分布，孔位间距参照常用小车底盘的梁架间距设定，可直接穿过M3或M4螺钉将整个夹具锁附在底盘面板、铝型材端面或者亚克力支架上。立板区域的开孔排布经过多轮样机验证：中部大圆孔直径匹配TT减速箱前端凸台，安装时凸台可穿过孔位形成径向定位，周围错落分布的小孔则对应电机壳体上的安装螺柱，不同批次、 slightly 不同外形的BO系列电机都能找到适配的锁附点位，兼容范围更广。

　　选材方面，夹具采用金属板材经冲压、折弯、表面处理加工而成，相比常见的3D打印塑料支架，钣金件的抗振性与长期蠕变抗性明显更优，在电机持续发热的环境下也不会出现软化变形。零件边缘做了去毛刺处理，折弯边朝向电机安装侧的反面，装配时不会刮伤电机外壳或线材。立板顶部保留了一段平直翻边，既提升了整板的抗弯截面模量，也可作为走线时的辅助限位面，方便将电机电源线沿板边整理固定。

　　安装边界上，夹具的底板轮廓尺寸控制在小型底盘的轮组安装位范围内，不会过度占用底盘内部的电池与控制板空间；立板高度恰好覆盖电机减速箱与主壳体的结合区域，支撑点落在电机刚性最强的壳体段，避免悬臂固定导致的电机尾部晃动。在进行三维结构设计时，折弯系数、孔边距、冲裁余量都按照常规钣金加工规范设定，展开后的平板轮廓可直接用于激光切割或数控冲床下料，后续仅需一道折弯工序即可成型，加工成本低、一致性好，非常适合小批量样机试制与教学实验中的批量制作。

　　针对传动配合，夹具立板的安装平面与底板安装面在折弯后保证较高的垂直度，电机输出轴穿过立板后与车轮、联轴器的同轴度能够得到有效保障，减少轮组运转时的径向跳动。在多电机布局的差速底盘中，左右两侧夹具对称安装时，可保证两侧电机轴的高度一致，避免车体出现跑偏、轮胎偏磨的问题。夹具上多余的镂空孔位同时起到减轻重量的作用，在移动机器人这类对自重敏感的设备中，每一克减重都能延长续航时间，镂空结构也不会明显削弱板件的整体刚性，因为主要受力路径沿折弯棱线分布，开孔均避开了应力传递的核心区域。

　　日常维护时，松开底板固定螺钉即可整体拆下电机与夹具组件，单独更换电机或检修传动部分时无需拆解底盘其他结构，维修可达性较好。对于结构设计从业者而言，该件提供了一个典型的钣金功能集成思路：用单一折弯件同时实现跨方向的定位、固定、避让与走线辅助，在有限的空间内完成动力单元的可靠安装，这类设计逻辑也可延伸到其他小型动力部件的安装支架开发中。
