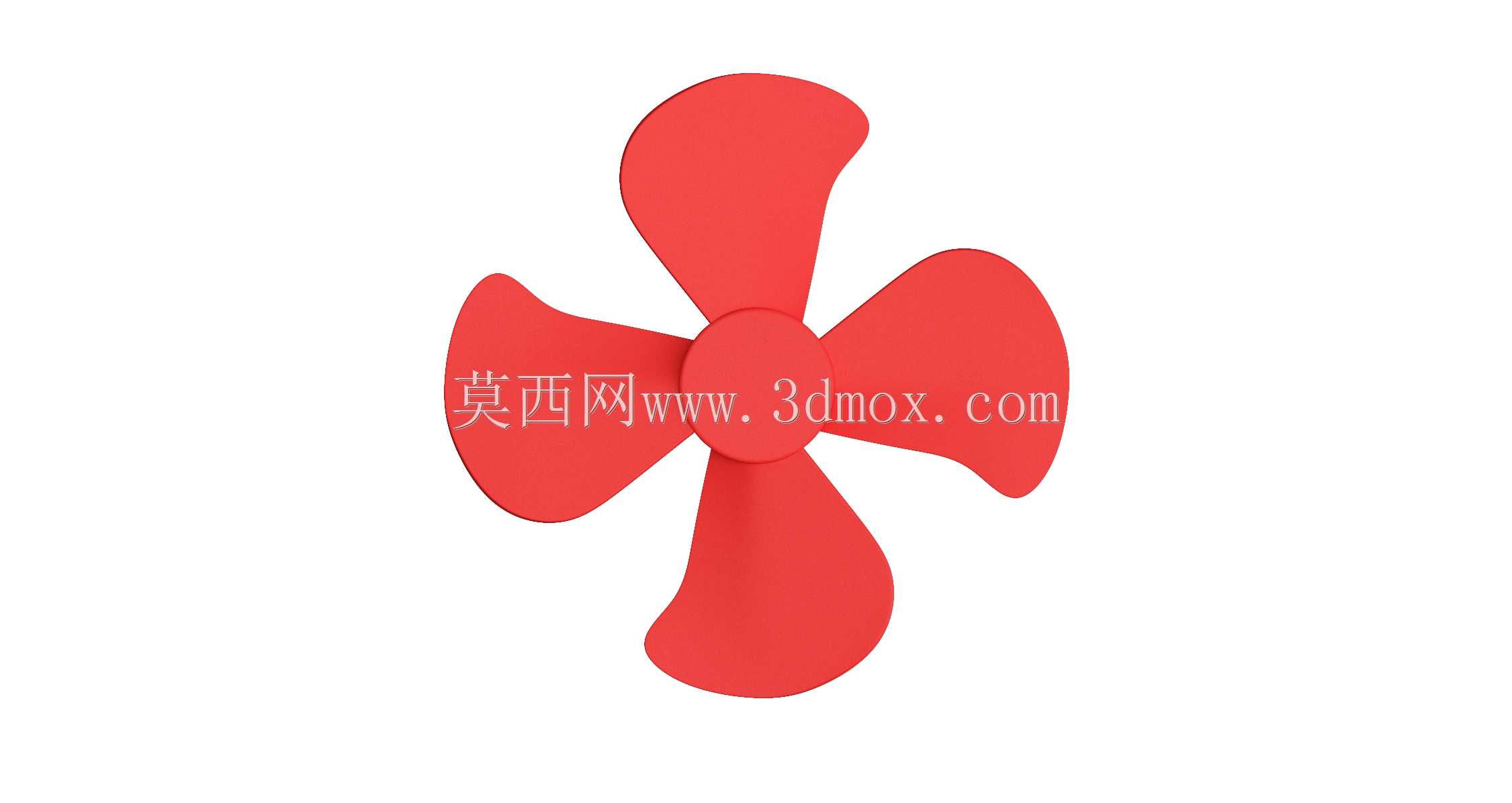

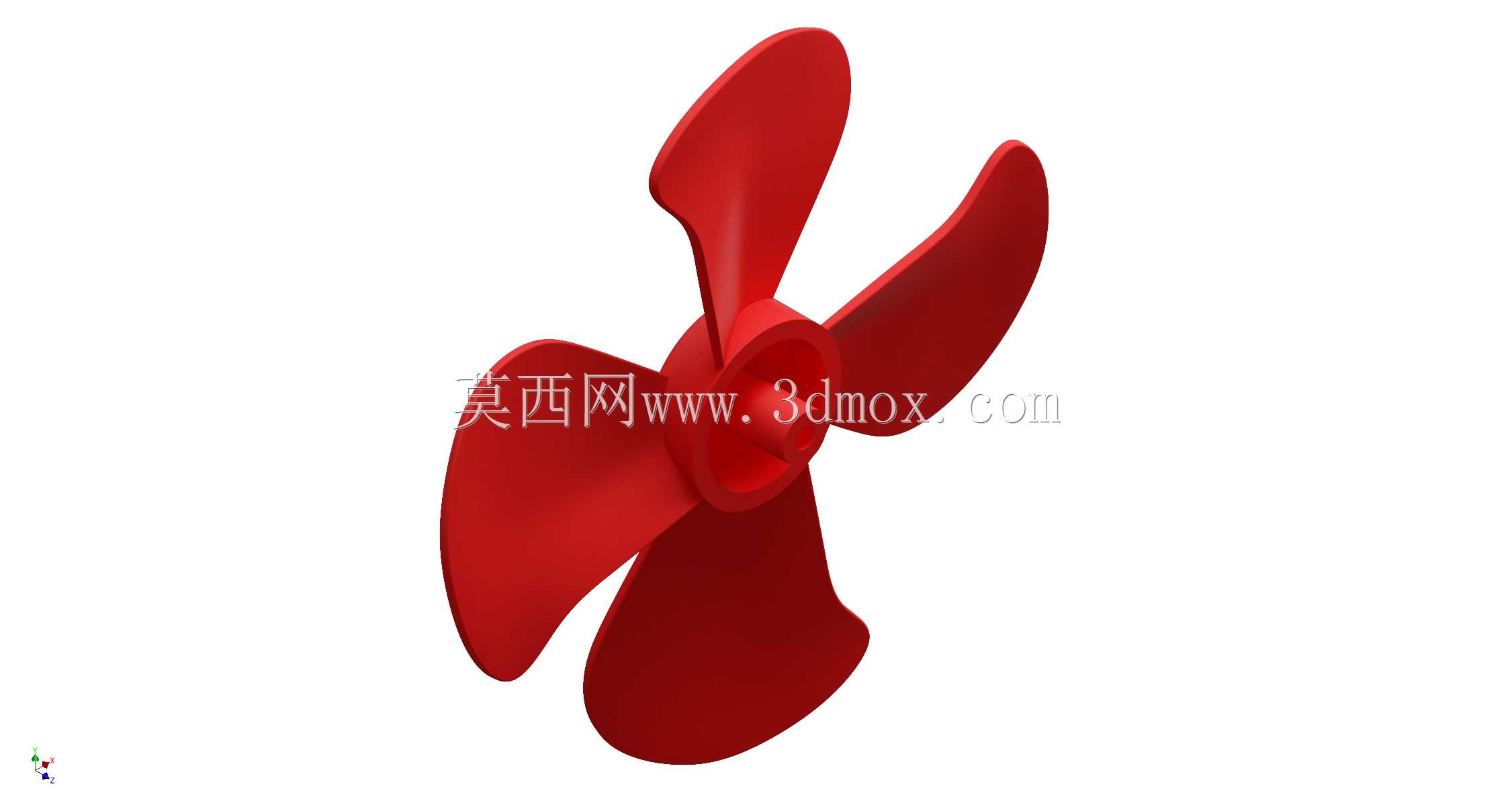

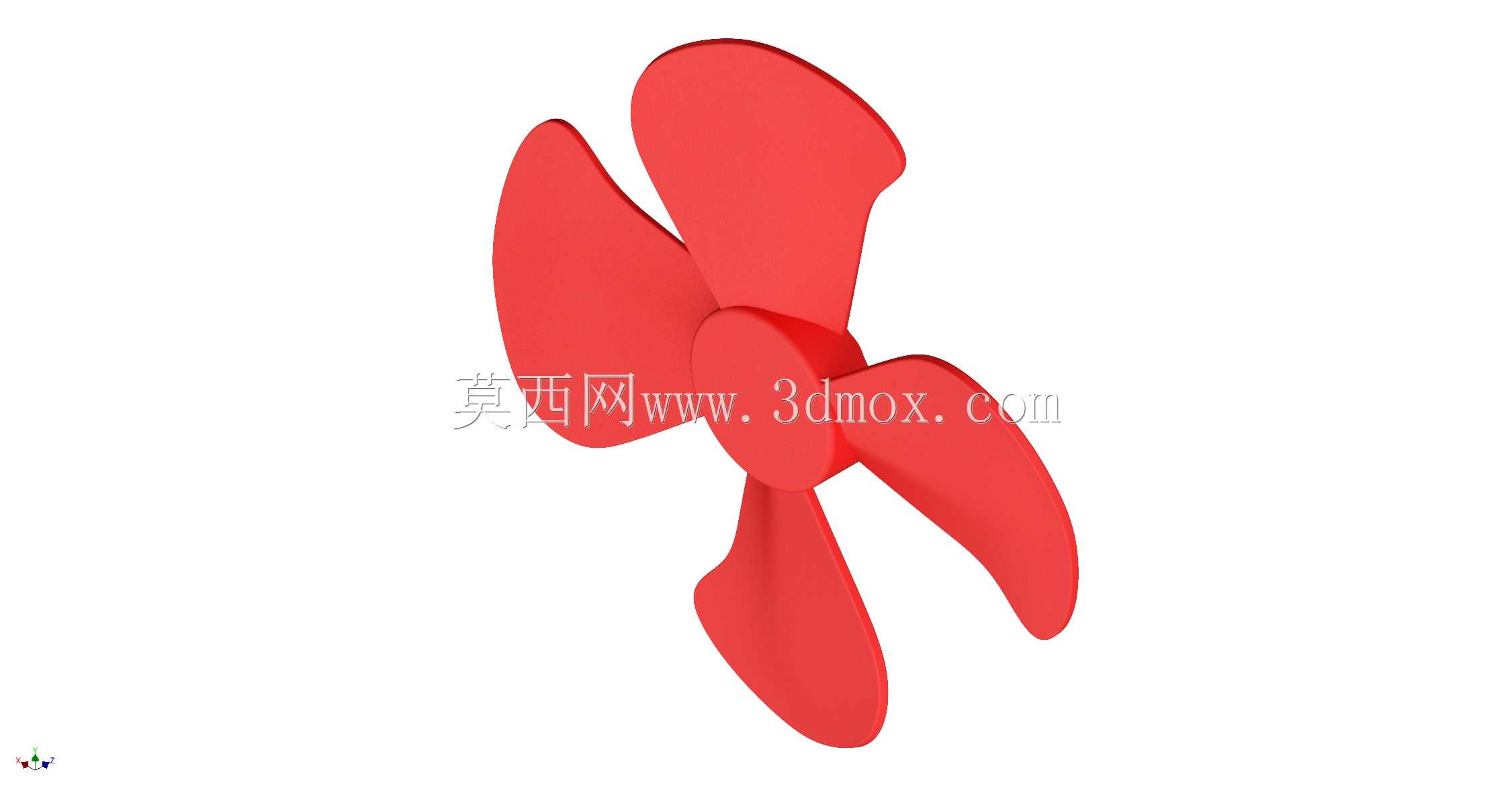

直径60mm直流电机配套四叶塑料风扇

　　日常做小型散热结构、玩具动力配套的时候，这类小直径塑料风扇的选型和建模其实是很容易被忽略的细节，很多新手做结构的时候随便找个风扇模型套上去，最后要么装不上电机轴，要么风阻太大导致电机负载超标，要么动平衡差转起来抖得厉害。这款四叶塑料风扇是专门给小功率直流电机配套设计的，整体外径控制在60毫米，刚好适配桌面小风扇、玩具风动装置、小型电子设备散热模组这类对安装空间有严格限制的场景，比如做迷你桌面USB风扇的时候，外壳内径只要留62毫米左右的安装间隙就能放下，不会出现扇叶蹭外壳的问题。

　　从功能特性上来说，四叶的结构对比常见的三叶小风扇，在相同转速下能输出更平缓的气流，不会出现三叶结构那种间隔性的风脉冲动，吹出来的风感更柔和，用在玩具类产品上的时候，也不会因为气流脉动导致整机出现共振异响。扇叶的曲面是按照低转速工况优化的，这类配套小直流电机的转速一般在3000转到6000转之间，不像工业散热风扇动辄上万转，所以叶型的扭角从根部到叶尖是渐变过渡的，根部扭角大保证足够的进气量，叶尖扭角小减少高速旋转时的空气紊流，既能降低转动噪音，也能减少不必要的动能损耗，不会给配套的直流电机增加额外的负载，实际测试下来同转速下比普通直叶片风扇的电机工作电流低10%左右，对电池供电的便携设备来说能有效延长续航时间。

　　设计的时候首先要考虑的就是安装匹配性，中心的轴孔是按照常用微型直流电机的输出轴尺寸做的，过盈配合的公差控制在0.05毫米以内，装的时候只要对准电机轴稍微用力压进去就能固定，不需要额外打胶或者加紧固螺丝，装配效率很高，适合批量生产的注塑件工艺。扇叶和中心轮毂的连接位置做了圆角过渡，避免注塑的时候出现应力集中，不然产品摔落或者长时间高速转动的时候，扇叶根部很容易出现断裂的问题。整个风扇的壁厚控制在1.2毫米，均匀一致，注塑冷却的时候不会出现缩水变形，成型后的成品形位公差能控制在0.1毫米以内，保证动平衡性能，转起来不会出现偏心抖动的问题。

　　实际应用场景里，这款风扇除了做常规的桌面小风扇、玩具风动配件，还能用在小型3D打印机的喷头散热、迷你功放机箱的通风散热、便携制冷小设备的换热模块上，因为尺寸小，安装的时候不需要太大的空间，只要在安装面预留中心轴的固定位置，周围留2毫米的安全间隙就能正常工作。扇叶的边缘做了0.3毫米的圆角钝化处理，不会像薄锐边的扇叶那样转动的时候容易割手，用在面向普通消费者的民用产品上也能满足安全规范要求。

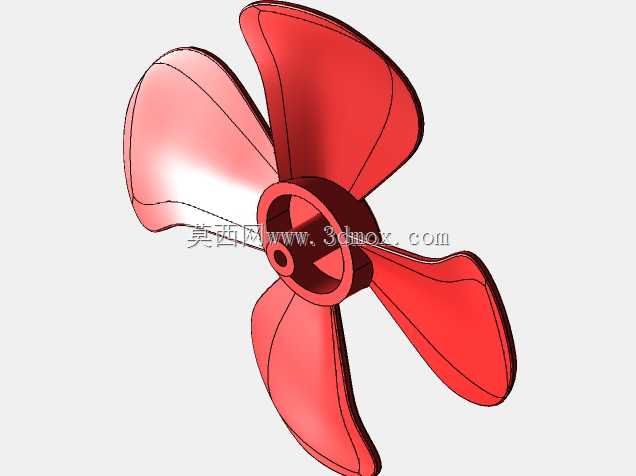

　　建模的时候要特别注意曲面的连续性，整个叶型的G2连续要做好，不然导出STEP格式做模具加工的时候，曲面会出现细碎的折面，开出来的模具注塑出来的扇叶表面会有棱线，既影响外观也会破坏气流的平顺性。中心轮毂的端面做了0.2毫米的凹位，刚好能贴合直流电机前端的轴承盖端面，安装到位之后不会出现轴向窜动，转动的时候的同心度能得到保证。四片扇叶是圆周阵列的，阵列角度严格控制在90度均分，每一片扇叶的曲面偏差不超过0.02毫米，从根源上减少动平衡的校正工作量，批量生产的时候只需要做简单的整机动平衡测试就能满足使用要求，不需要给每个扇叶单独做配重校正，能有效降低生产环节的成本。

　　很多人做这类小风扇设计的时候，容易把叶尖和轮毂的连接位置做的太薄，其实这个位置是受力最大的地方，风扇启动瞬间的扭矩、转动过程中的气流反作用力都会集中在扇叶根部，所以这个位置的壁厚要比叶尖位置厚0.3毫米左右，再加上圆角过渡，就能完全满足长期使用的强度要求，用普通PP或者ABS塑料注塑就能达到足够的结构强度，不需要用加纤的工程塑料，能进一步控制物料成本。另外扇叶的曲面角度设计还要考虑注塑脱模的问题，所有曲面的脱模斜度控制在1.5度以上，模具开模的时候不会出现粘模或者拉坏扇叶的问题，适合大规模量产的注塑工艺要求。
