中柱式钢螺旋盘梯结构三维造型

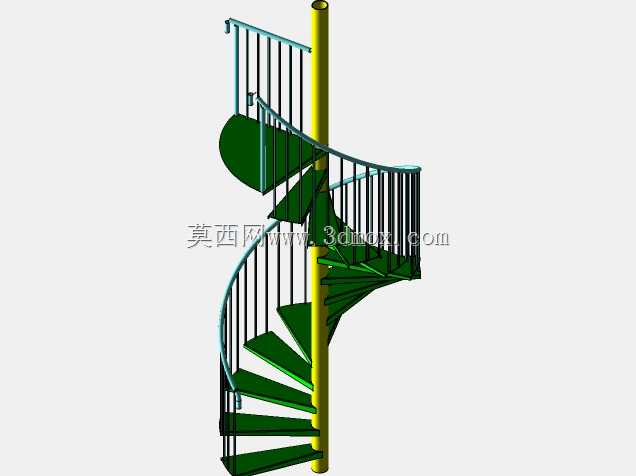

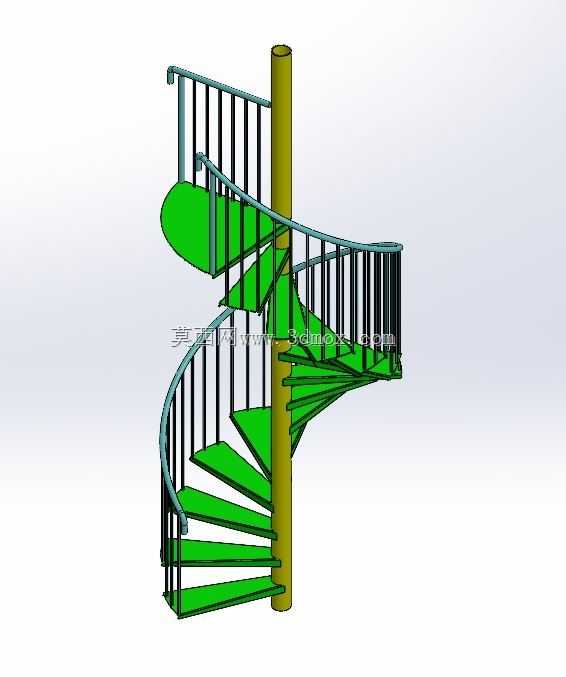

　　在复式住宅、loft夹层、工业风商铺、小型设备检修平台以及狭小中庭的竖向交通布置里，直跑梯往往占用过大平面进深，折返梯又需要设置中间休息平台和两段梯梁，对洞口形状和周边梁柱关系限制较多。围绕单根中心承重柱展开的钢螺旋盘梯，把踏步沿极坐标方向逐层旋转抬升，能够在很小的圆形占地范围内完成楼层连接，这也是本次结构建模重点还原的工程对象。模型没有采用装饰性软件曲面堆砌，而是按金属构件加工与现场装配逻辑拆分：中心为一根竖直厚壁钢管主柱，承担整体竖向荷载并约束梯身扭转；踏步为扇形钢板，内侧通过套筒或焊接节点抱紧中柱，外侧沿螺旋线布置连续扶手栏杆，形成从底到顶的空间围护。

　　建模时先确定楼层净高与所需踏步总数，再反推每级旋转角和升程。踏步升程需要兼顾人员上下步幅，过高会造成攀爬费力，过低则会使梯身旋转圈数增加、占用高度方向路径变长。扇形踏步的内侧宽度较窄、外侧较宽，实际行走轨迹通常落在距中柱一定半径的环形区域，因此该区域的踏面深度是校核重点，不能只看外边缘尺寸。中柱直径不仅影响视觉比例，还直接决定踏步内侧连接长度、柱底预埋件尺寸以及整体抗倾覆能力；柱底需要与地面预埋钢板或结构梁可靠连接，柱顶则根据安装条件选择与上层楼板梁焊接、螺栓固定或设置顶撑。

　　外围栏杆由沿螺旋路径上升的扶手、竖向栏杆立杆和必要的中间横杆组成。扶手并非简单平面圆弧，而是一条随角度旋转同时升高的空间螺旋线，建模时需要控制其与踏步前缘的相对位置，保证手握高度在整段梯身上基本一致。立杆下端对应踏步外侧边缘，间距过大会削弱防护感，过小则增加杆件数量和焊接工作量；在工业检修场景中，栏杆还应承受侧向水平推力，因此立杆与踏步、扶手与立杆之间的连接不能只按视觉贴合处理。踏步板边缘可设置防滑齿纹、折边或防滑条，模型中以钢板厚度和折边关系体现这一构造细节，便于后续出工程图时统计材料规格。

　　从安装边界看，这类梯的平面投影近似圆环，中心柱位置一旦确定，外侧扶手半径就决定了最小洞口直径。洞口边与扶手之间应预留安装和通行间隙，避免人员背包、工具或搬运小件时与建筑结构相碰。若在已有楼板上加装，需核对中柱落点是否落在承重区域，外侧踏步是否需要与墙体、梁侧设置辅助支撑。对于无靠墙条件的独立梯，中心柱的抗弯和柱底锚固更加关键；若梯身外侧贴近墙体，可在若干高度处设置墙件，以减小栏杆和踏步外缘的振动。

　　结构建模过程中，扇形踏步采用阵列式旋转复制思路，但每块踏步仍保留独立实体特征，方便调整板厚、加强筋和连接件。中柱与踏步套筒之间采用同轴配合关系，保证所有踏步围绕同一轴线展开；扶手螺旋线通过半径、升程和总转角控制，立杆则按角度间隔分布并与踏步外端建立位置关联。这样处理后，修改楼层高度、梯身直径或踏步数量时，主要构件能够联动更新，减少重复建模。构件之间的焊缝、螺栓垫板和柱底法兰在模型中以简化实体表达，既保留装配关系，又避免过度细节影响方案评审效率。

　　实际使用中，这种钢盘梯适合以节省占地为首要目标、通行频率适中、搬运物品尺寸较小的场景。它不像宽幅直梯那样适合密集人流，也不适合作为大型设备的主要运输通道，但在空间受限的夹层、商铺、工作室、检修平台和景观构筑物中，其结构紧凑、造型完整、构件可预制后现场拼装的优势十分明显。三维模型把中柱、扇形踏步、螺旋扶手和立杆防护统一在同一装配坐标下，可用于检查梯身与楼板洞口的干涉、评估行人包络范围、生成构件明细，并为后续材料选型、节点加强和现场安装定位提供直观依据。
