夹梁式车间起重吊运承重臂结构

　　这款夹梁式起重臂的设计初衷，是解决小型加工车间、临时作业工位无固定行吊覆盖区域的重物短距离转运痛点，尤其适配机加工工位的工件上下料、维修工位的重型零部件拆装移位、仓储区域的重型货件堆垛调整这类场景，不需要预埋基础、不需要搭建专用承重立柱，依托现有厂房的H型钢横梁即可完成安装，对于层高有限、无法安装大型桥式起重机的老旧厂房，或是需要频繁调整吊运点位的柔性生产车间，这类结构的适配性远高于固定安装的起重设备。

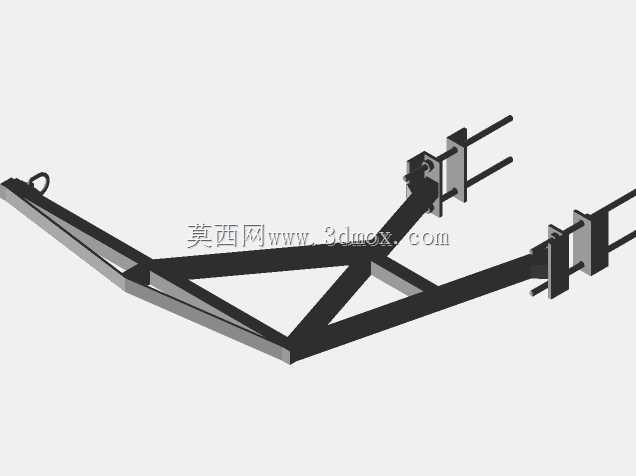

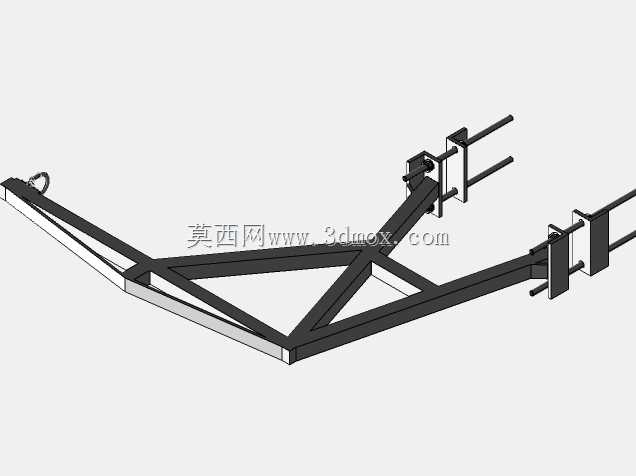

　　从结构功能逻辑来看，整个臂体采用桁架式焊接结构，相比同承重等级的实腹式梁结构，桁架结构通过杆件的轴向受力传递载荷，在保证整体抗弯、抗扭刚度的前提下，能大幅降低臂体自身重量，减少对夹持端横梁的附加载荷，同时降低臂体悬伸端的下挠量，提升吊运过程的稳定性。臂体的夹持端采用可调节夹装结构，能够适配一定范围内的横梁翼缘宽度，不需要在厂房横梁上焊接、钻孔做永久性改造，安装时只需要调整夹块的锁紧螺栓，即可将整个臂体牢牢固定在横梁下翼缘位置，拆卸移位时只需要松开锁紧件即可完成拆除，不会对原有厂房结构造成损伤，这一点对于租赁厂房、临时作业场地的使用场景尤为重要。

　　在尺寸边界设计上，该款起重臂可适配的夹持横梁最大翼缘宽度为127mm，对应适配的厂房横梁最大高度为355.6mm，基本覆盖了常规小型厂房常用的H型钢横梁规格，不需要针对特殊横梁做额外定制改型。额定承载能力经过实际载荷验证，在额定工作幅度下可承载1360kg的重物，完全覆盖小型机加工件、电机、泵阀、工装夹具这类常规车间重型物件的吊运重量需求，不会出现承载冗余不足导致的结构变形风险。臂体的悬伸长度经过优化，既保证了足够的作业覆盖半径，能够覆盖工位周边的物料堆放区域、设备操作区域，又控制了悬伸带来的弯矩载荷，避免夹持端受力过大出现滑移、倾覆风险。

　　从设计细节考量，臂体的桁架杆件全部采用矩形型钢焊接成型，所有焊接节点处都做了贴板加强，避免应力集中导致的焊缝开裂问题，臂体末端的吊点位置设置了专用的吊具安装位，可适配手拉葫芦、电动葫芦等不同类型的起吊机具，吊点处做了加厚处理，能够承受起吊过程中的动载荷冲击，避免长期使用后出现吊点变形。夹持端的夹块内侧做了防滑齿纹处理，锁紧后夹块与横梁翼缘之间的静摩擦力足够抵抗起吊过程中的水平分力，即使在重物起升、摆动的过程中，也不会出现臂体沿横梁方向滑移的问题。同时整个臂体的表面做了抛丸除锈后喷涂防锈漆的处理，能够适应车间内存在切削液、润滑油飞溅的潮湿作业环境，延长结构的使用寿命。

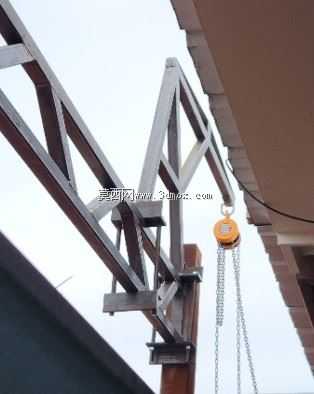

　　在实际使用场景中，这类夹梁式起重臂可以作为固定式行吊的补充，在大型行吊覆盖不到的边角工位、设备维修区域单独布置，也可以在没有安装大型起重设备的小型车间内作为主力起重设备使用，相比移动式悬臂吊，它不需要占用地面空间，不会对车间内的物料通道、人员行走通道造成遮挡，相比便携式起重吊架，它的承载能力更高、作业覆盖范围更大，操作起来也更省力。设计过程中也充分考虑了安装的便捷性，整个臂体在出厂时可以拆分为几个总成部件，不需要大型吊装设备辅助，两到三个作业人员借助简单工具即可在半天内完成安装调试，投入使用的门槛很低。结构的受力计算全部按照材料力学的压杆稳定、梁的弯曲强度规范完成，每一处杆件的截面选型都经过载荷校核，既不会出现截面过小导致的结构安全隐患，也不会因为截面过大造成材料浪费、臂体过重的问题，在安全冗余和成本控制之间找到了合适的平衡点。
