光伏停车棚钢结构支撑框架设计

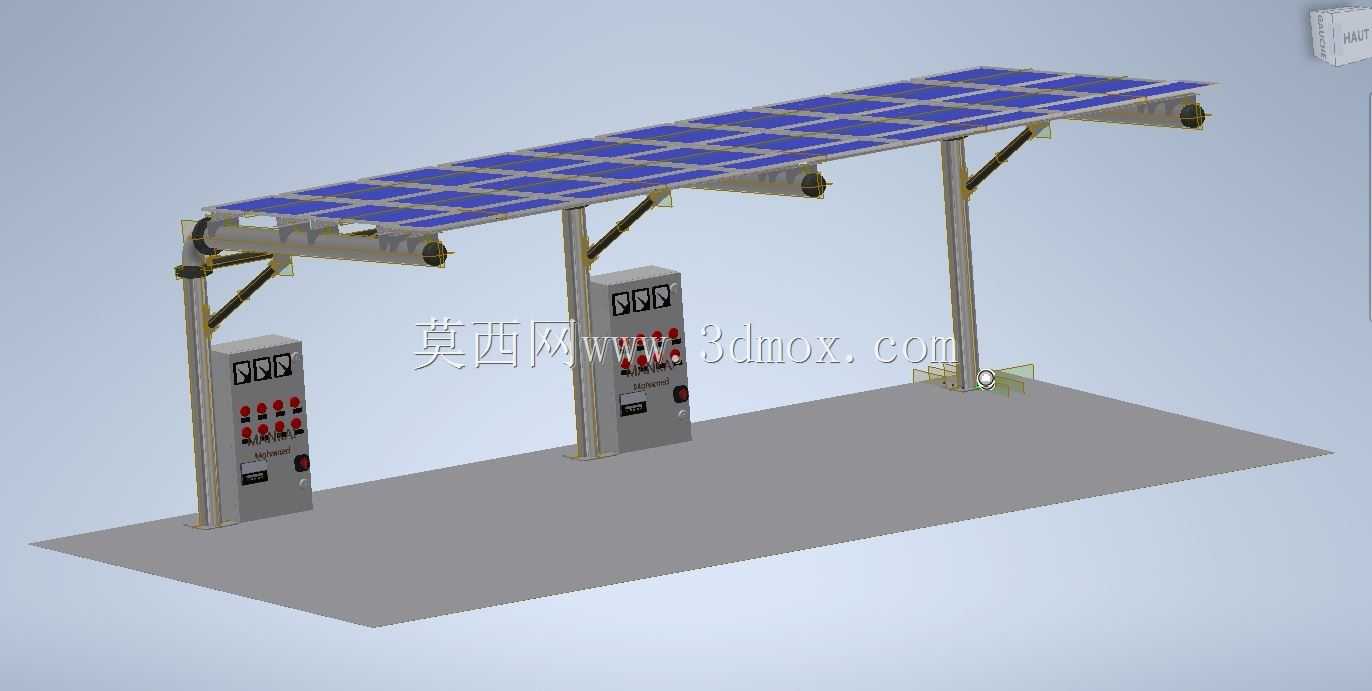

　　这套管架结构面向露天停车场的光伏车棚场景，核心任务是在车辆停放区域上方搭建一套能够承载太阳能板屋面的钢制支撑体系，同时兼顾遮阳、挡雨与发电组件安装的多重需求。现场布置时，框架沿车位排布方向纵向延伸，立柱落点需要避开车辆进出轨迹，并与人行道、消防通道保持安全间距。

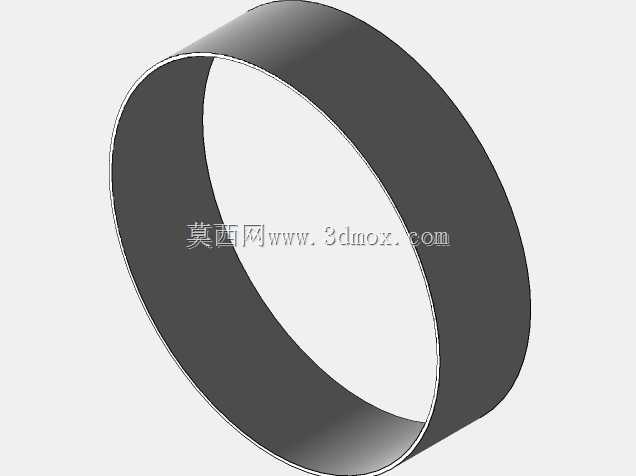

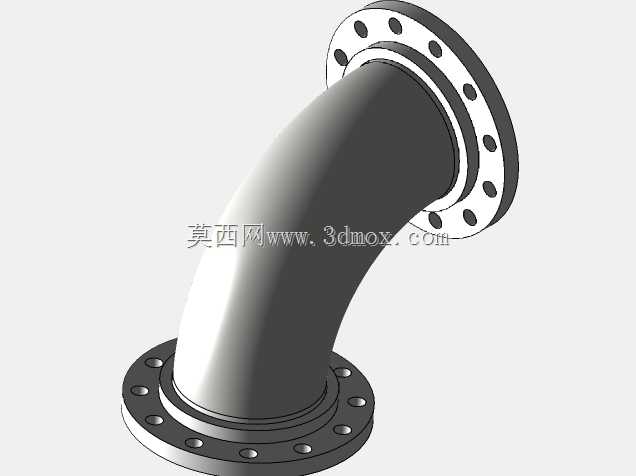

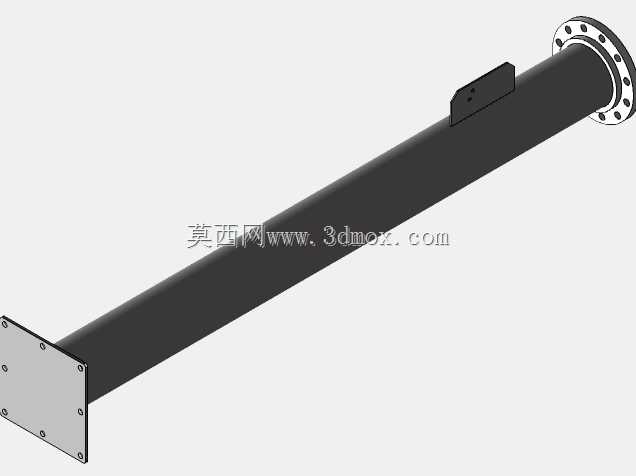

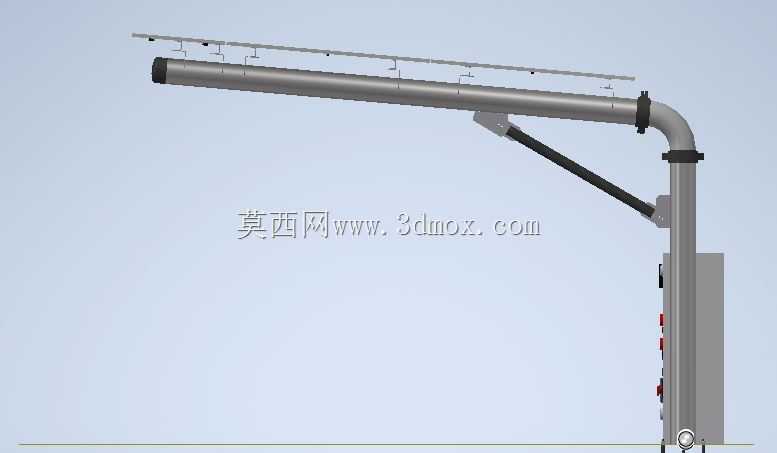

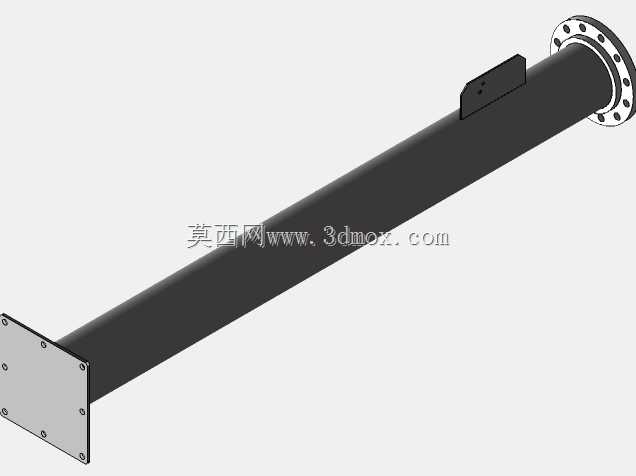

　　从受力路径来看，屋面荷载由顶部光伏组件传递给横向檩条，再汇集到两侧主梁，经立柱向下传导至基础。模型中立柱采用圆管截面，圆管在两个主轴方向上惯性矩接近，抗风扭性能优于开口型材，表面热浸镀锌后适合户外长期暴露。柱顶设置弧形过渡节点，既缓解了梁柱交接处的应力集中，也让雨水沿弧面顺畅排走，减少节点积水锈蚀的隐患。

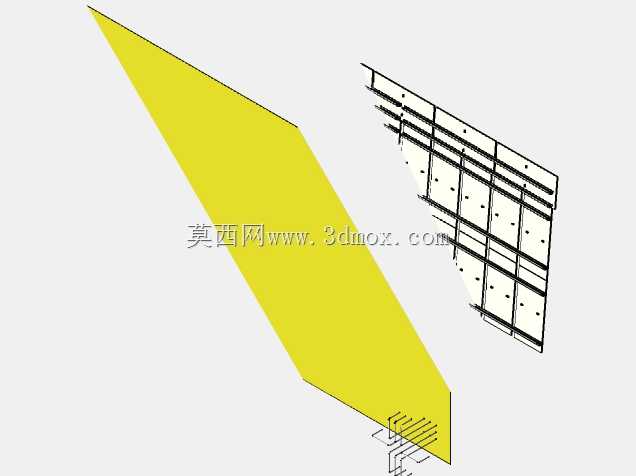

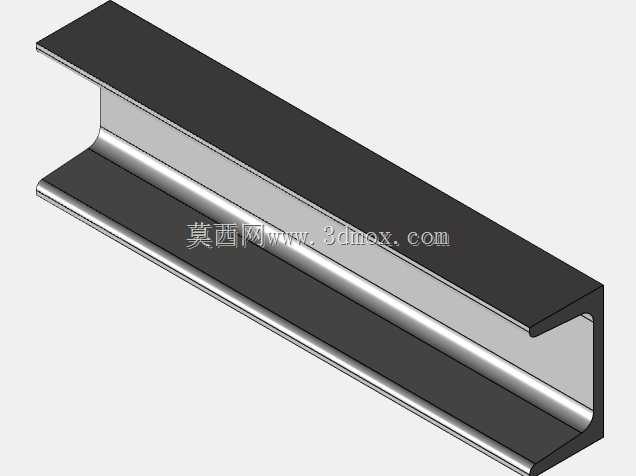

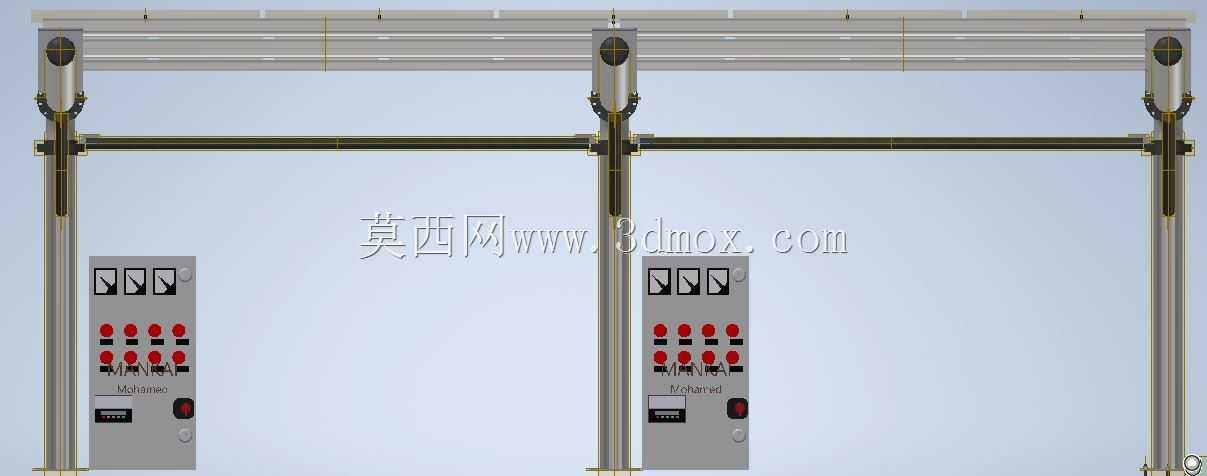

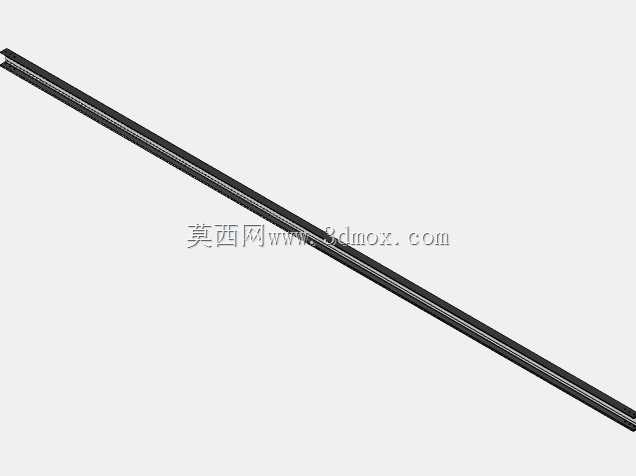

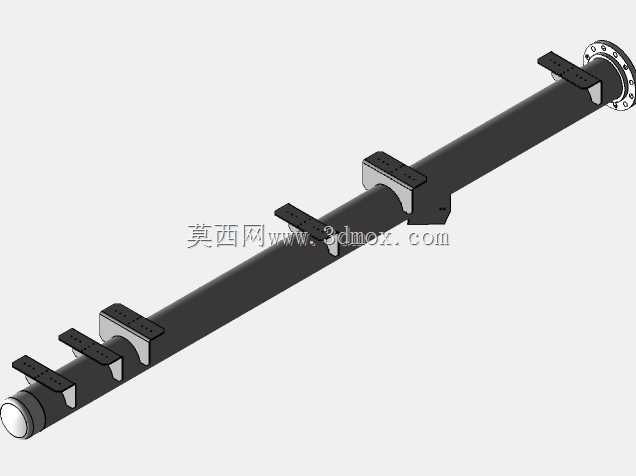

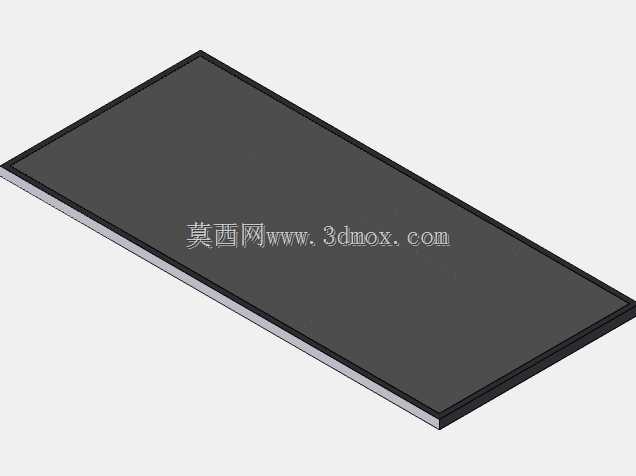

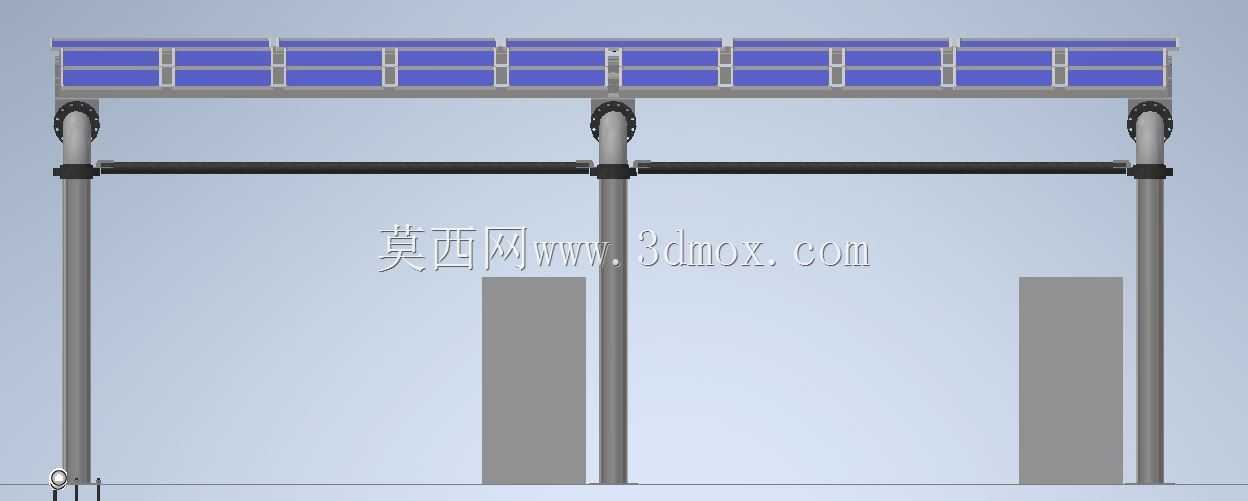

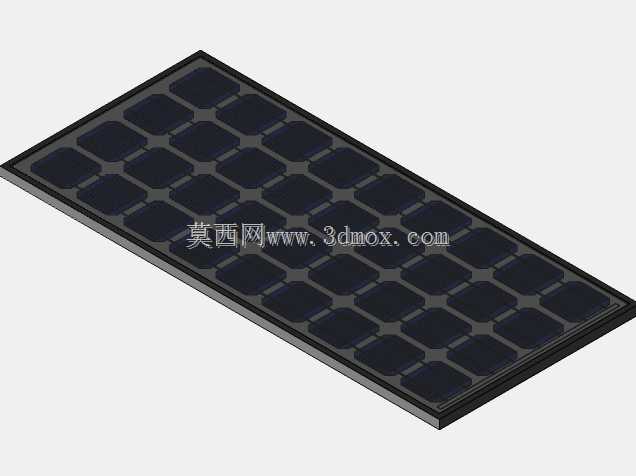

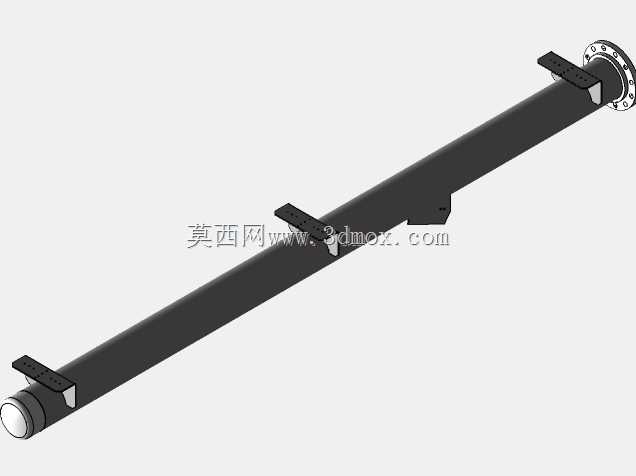

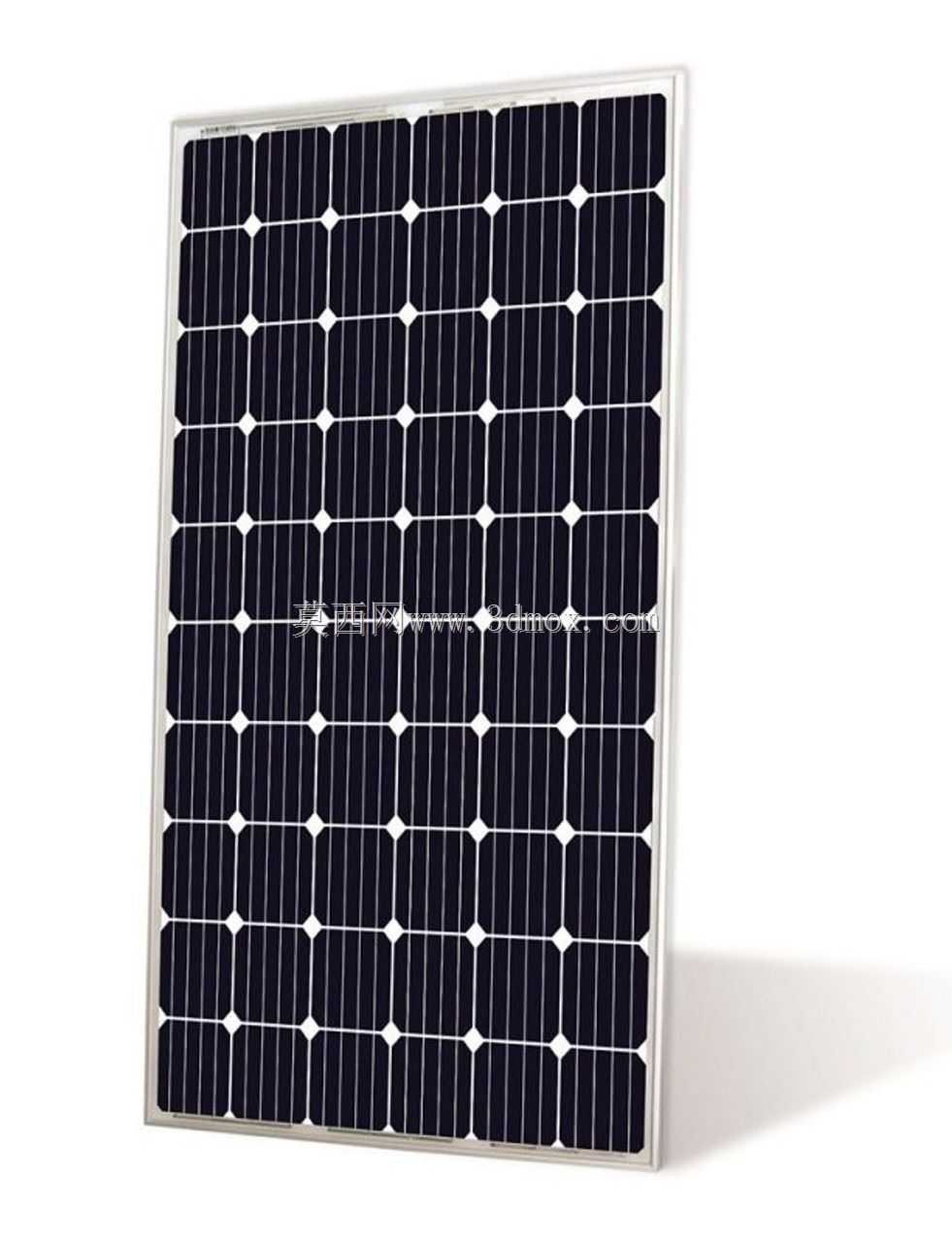

　　顶部光伏板呈连续阵列布置，板与板之间预留安装间隙和排水坡度。设计时需要核对组件边框的压块位置，确保檩条间距与组件固定孔位对齐；若组件尺寸或排布数量变化，只需调整顶部檩条间距和主梁跨度，主体立柱逻辑可以复用。横梁下方还设有一道纵向连杆，将多根立柱串联成整体，明显提升框架在侧向风载下的稳定性，避免单柱独立受力产生晃动。

　　安装边界方面，柱脚通过底板与地脚螺栓固定在混凝土基础上，基础尺寸需结合当地风荷载、雪荷载和地质条件核算。框架净高要满足车辆通行与停放要求，避免小型货车或SUV顶部剐蹭；横向跨度则依据车位宽度确定，双柱或多柱组合可覆盖单排、双排车位。模型中立柱之间的空旷区域正好对应车位，车辆驶入后屋面可遮挡直射阳光，降低车内暴晒温度，雨天也能减少人员上下车时的淋雨问题。

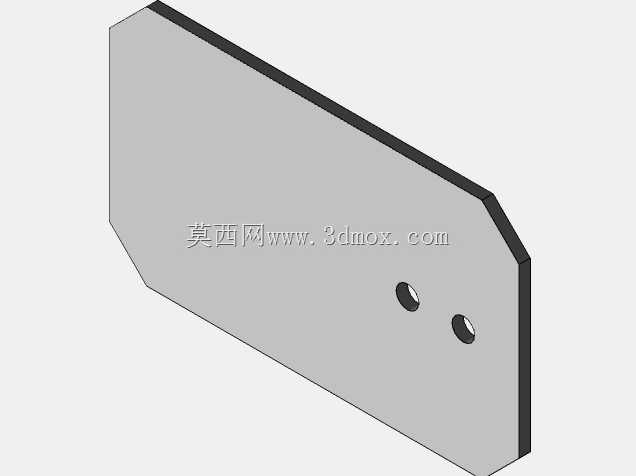

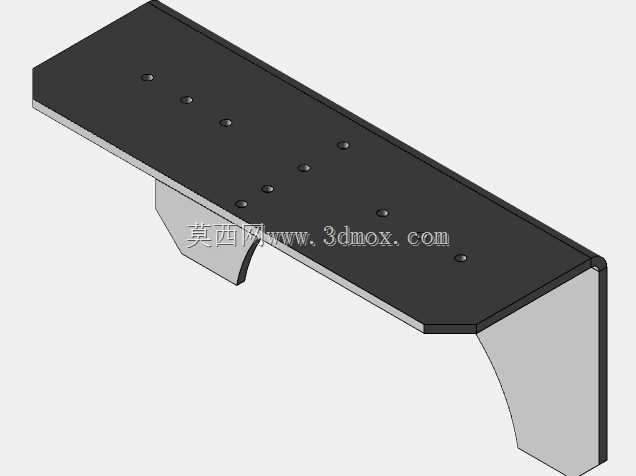

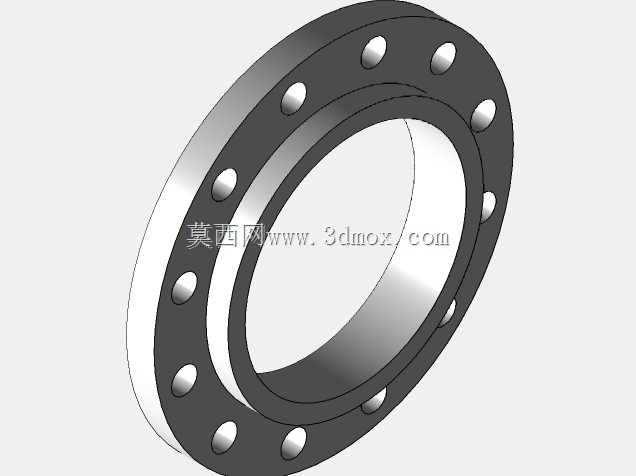

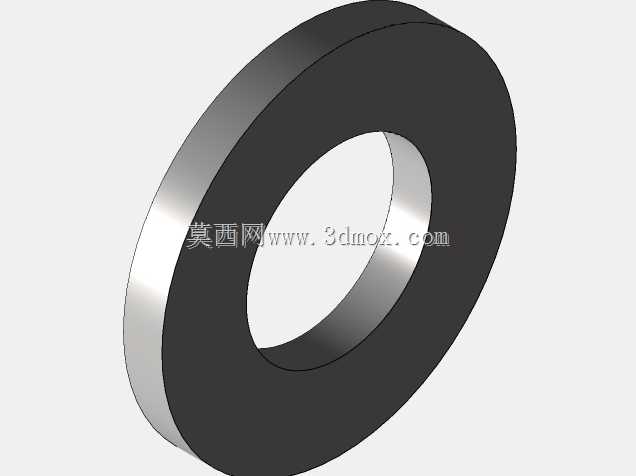

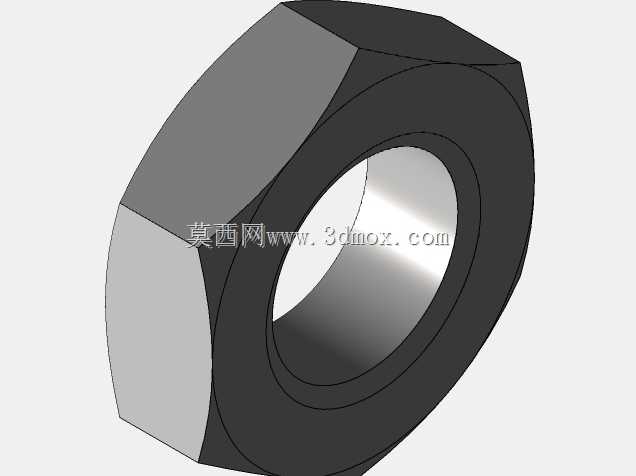

　　结构建模过程中，圆管、法兰、连接板和螺栓节点均按装配关系拆分，便于在工程阶段输出构件清单与焊接、螺栓连接明细。弧形柱顶节点是建模重点，需要保证主管与支管相贯线贴合，现场焊接或法兰连接都能据此预留接口。顶部檩条与光伏板的固定件单独成组，后续更换不同功率组件时，可以快速检查干涉情况。

　　这类钢车库光伏屋面在商业停车场、园区车位、充电站区域都有较强适用性。充电站场景下，棚顶还可结合电缆桥架敷设光伏与充电桩线路，框架立柱侧面预留桥架安装孔位即可。整体结构形式简洁，构件类型少，有利于工厂预制、现场拼装和后期维护；防腐处理到位后，管架能够在户外环境中长期承担屋面与设备荷载。
