家用嵌入式独立式洗碗机整机结构设计

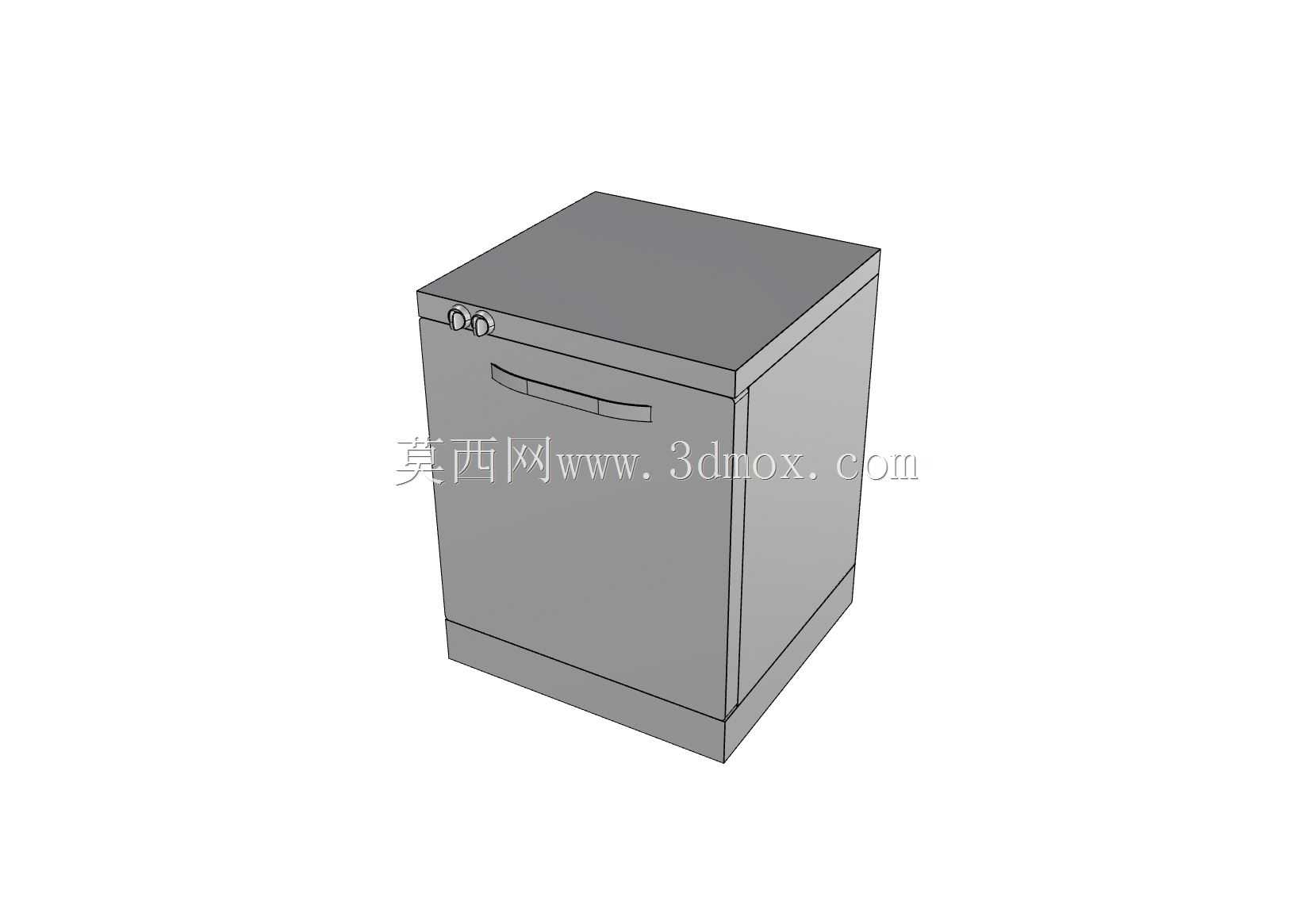

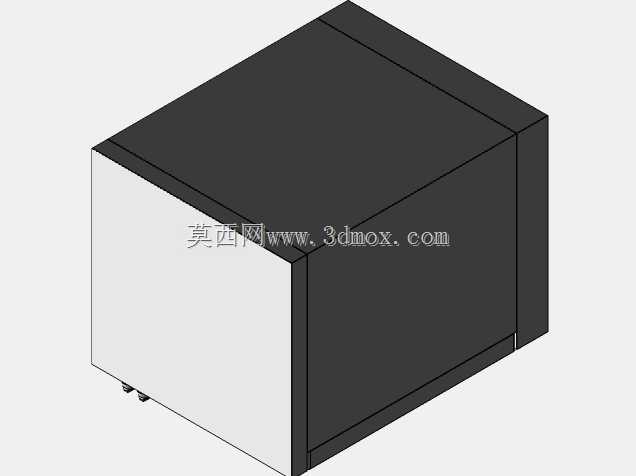

　　这款洗碗机的三维结构设计，首先围绕厨房场景的实际安装适配展开，独立式放置的机型宽度控制在600mm标准柜体模数，深度匹配常规橱柜台面的600mm进深，高度适配820-850mm的常规橱柜台面落差，底部预留20mm的可调脚调节空间，可适配地面不平整的安装场景，背部预留50mm的走管间隙，满足进水管、排水管、电源线的弯折排布需求，不会出现管线挤压导致的漏水、接触不良隐患。从功能实现逻辑来看，整机结构分为洗涤舱、喷淋系统、进水排水组件、控制模块、舱门密封结构几个核心部分，洗涤舱采用一体冲压的内腔结构，转角处做圆弧过渡处理，避免清洁死角，同时减少焊接接缝带来的藏污纳垢风险，舱内底部设置过滤组件安装位，分为粗滤、细滤两层结构，可拦截食物残渣，

　　避免残渣进入排水泵造成卡滞故障。喷淋臂的安装位分别设置在舱体底部与中部搁架下方，旋转半径经过反复校核，确保喷淋水流可覆盖舱内所有碗篮摆放区域，不会出现喷淋死角，搁架采用可调节结构设计，上层碗篮可调节高度，适配不同尺寸的餐具摆放，包括深盘、汤碗、水杯、筷子笼等不同餐具的放置卡位，卡位间距经过优化，既保证餐具摆放的稳定性，又不会遮挡喷淋水流。舱门结构采用下翻式设计，门体铰链做了阻尼结构适配，开关门过程中可在任意角度悬停，不会出现门体快速下落砸伤的风险，门体与舱体的接触位置设置一圈环形密封胶条，胶条采用嵌入式安装结构，更换维护时无需拆解整个门体，可直接徒手拆卸更换，密封面做了多重止口设计，洗涤过程中高温高压水流不会从门体缝隙溢出。

　　控制模块设置在舱门正面上部区域，操作面板做了倾斜角度设计，用户站立操作时无需过度弯腰即可看清按键标识，面板背部做了防水密封结构，避免洗涤过程中蒸汽渗入造成电路短路。进水组件设置在舱体背部左下角，搭配进水电磁阀与流量传感器，可精准控制进水量，避免进水过多溢出或者进水不足影响洗涤效果，排水泵设置在舱体底部最低位置，可将洗涤后的污水完全排空，避免舱内残留积水滋生细菌。整机外壳采用冷轧钢板折弯焊接成型，表面做喷塑处理，具备防腐蚀、耐刮擦的特性，外壳与内腔之间预留保温层填充空间，可填充保温吸音材料，既减少洗涤过程中的热量散失，提升洗涤效率，又能降低水泵、喷淋臂工作时产生的噪音，避免运行时干扰厨房内的正常活动。从设计思路上，

　　这款模型完全按照实际量产的结构逻辑搭建，所有部件的装配关系都符合实际生产的装配工艺，比如外壳的拼接采用卡扣加螺丝的固定方式，内部组件的安装都预留了装配工具的操作空间，后期维护时可快速拆解对应部件，无需将整机完全拆散。在实际应用场景中，这类机型既可以独立放置在厨房空余位置，也可以嵌入整体橱柜之中，适配不同家庭的厨房装修布局，洗涤容量可满足3-5口家庭的日常餐具洗涤需求，除了日常餐具之外，还可容纳锅具、砧板等大件厨房用品的洗涤，结构设计上充分考虑了家用场景的使用习惯，比如门体拉手采用内嵌式长拉手设计，既不会突出门体造成磕碰，又方便不同身高的用户抓握开关门，底部踢脚板做了可拆卸设计，方便后期调节底脚高度或者检修底部的排水、进水组件。
