松下ECWFD系列直插薄膜电容三维数模

　　这套三维数模还原了松下ECWFD系列金属化聚丙烯薄膜直插电容器的全规格外形特征，覆盖该系列450V、630V耐压档位下所有容值对应的本体尺寸梯度，引脚间距统一为7.5mm，是电子设备结构设计阶段做PCB布局、整机内部空间校核的标准元件库素材。

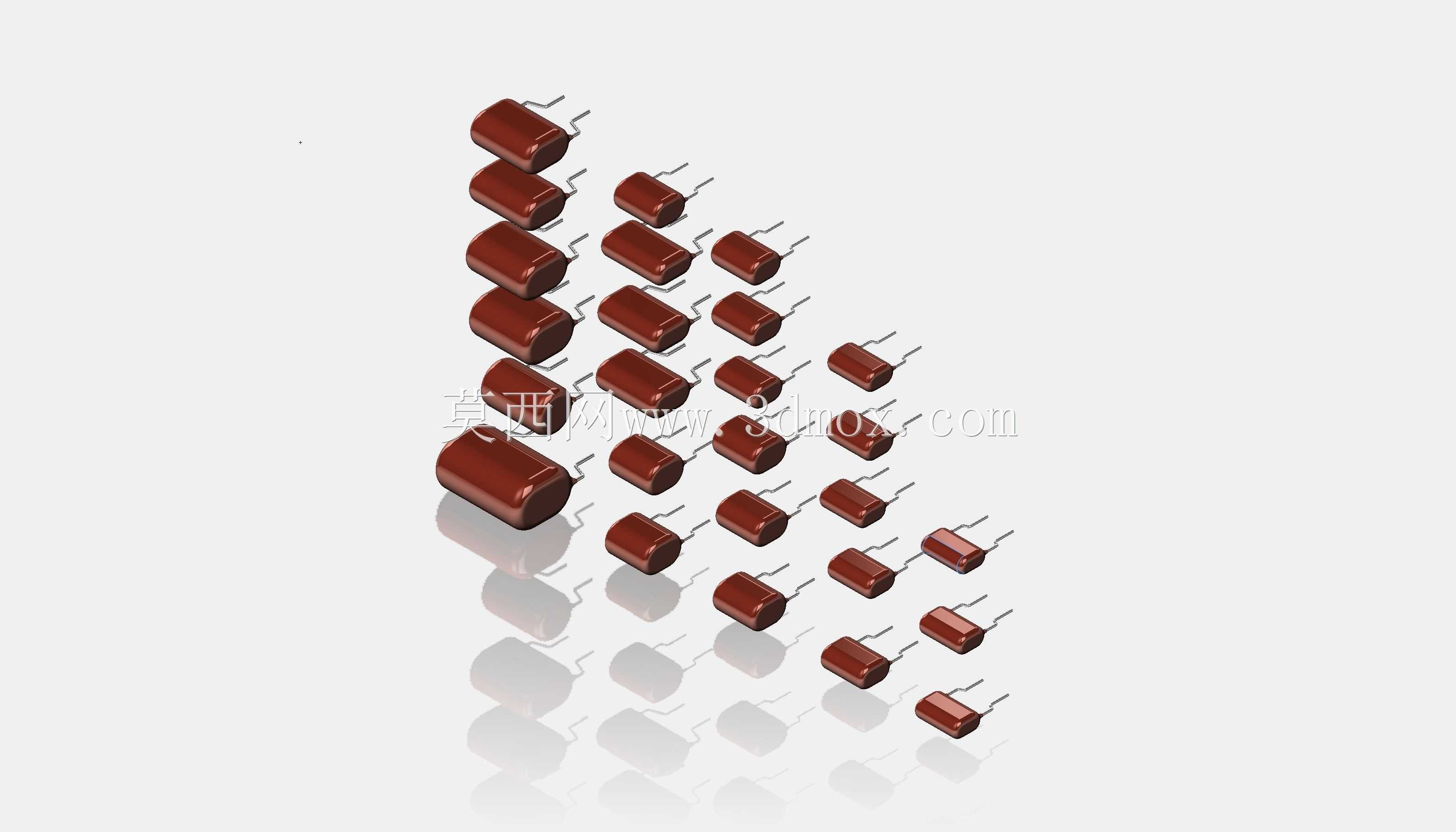

　　从实际选型落地的场景来看，这类电容大量出现在工业开关电源输出滤波、变频器母线尖峰吸收、伺服驱动板RC缓冲、照明电子镇流器功率因数校正回路里，和普通铝电解电容相比，金属化聚丙烯薄膜介质的损耗角正切极低，高频充放电下自身发热小，同时具备自愈特性，介质局部击穿时金属化层会瞬间挥发隔离故障点，不会直接造成元件开路或起火，在长寿命工业电控场景里可靠性远优于普通电解。建模时没有只做单一规格的示意件，而是把该系列不同容值对应的本体长度、直径梯度全部按实物比例排布，从最小容值的细短圆柱本体到大容值的粗长封装，每一档的本体倒角、端部环氧封边、引脚出线位置都和实物采样尺寸对齐，结构工程师在排布PCB板元件高度限制区、插件元件过波峰焊的留空区间时，可以直接调用对应容值的数模做干涉检查，不用再手动对照规格书逐个估算元件占位。

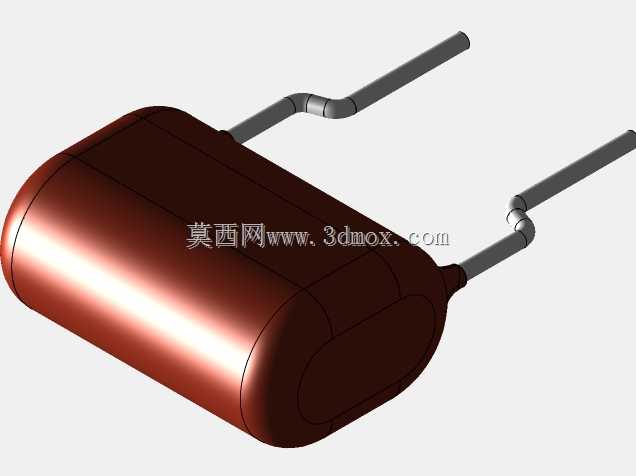

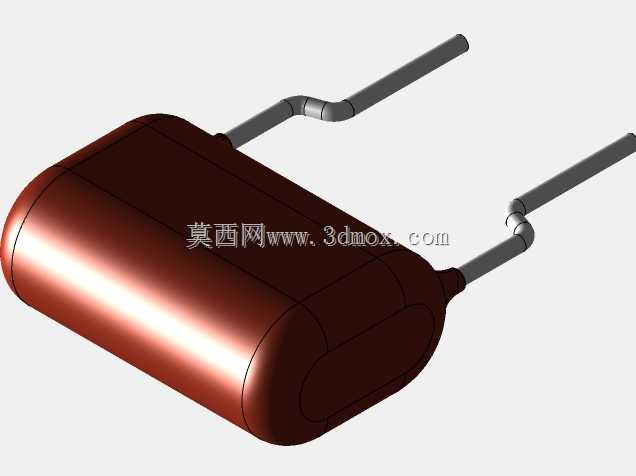

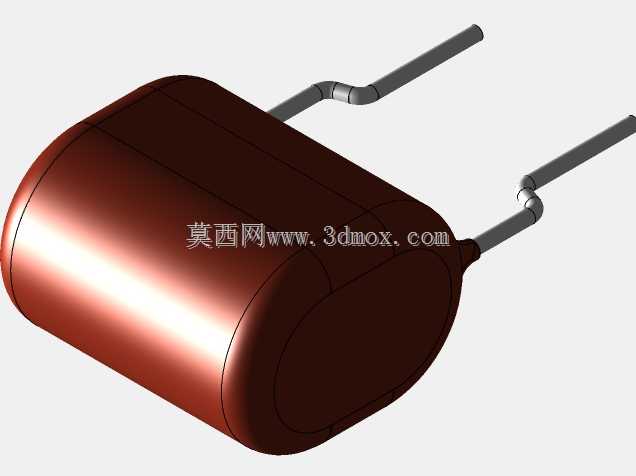

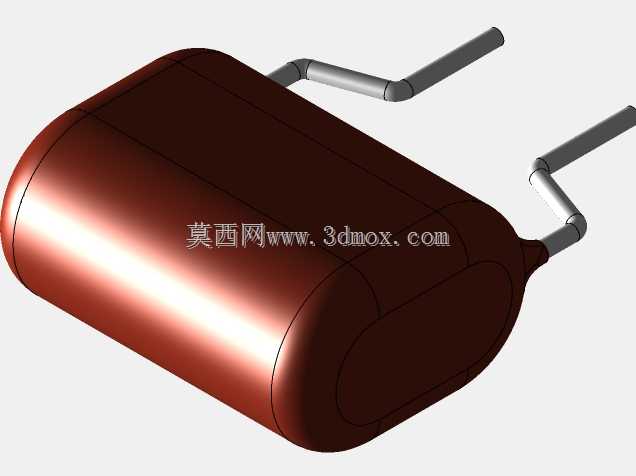

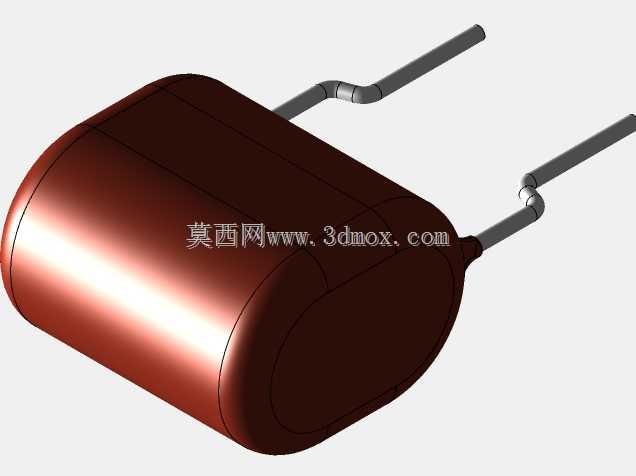

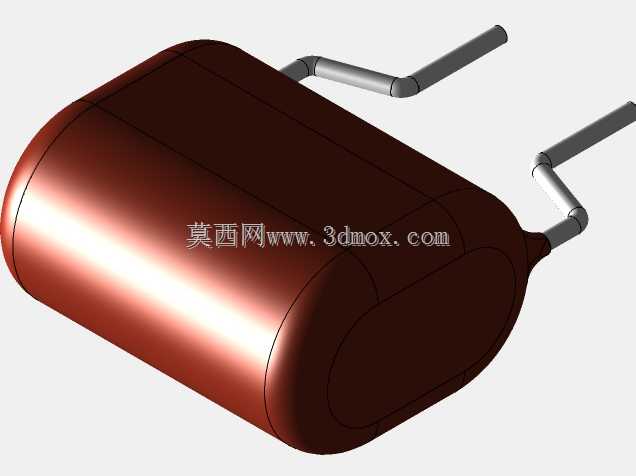

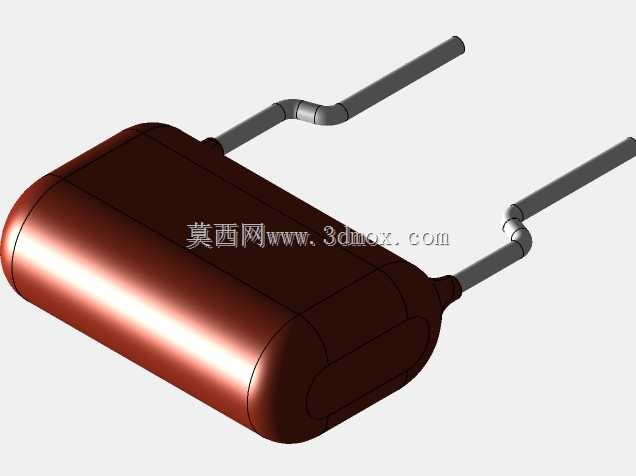

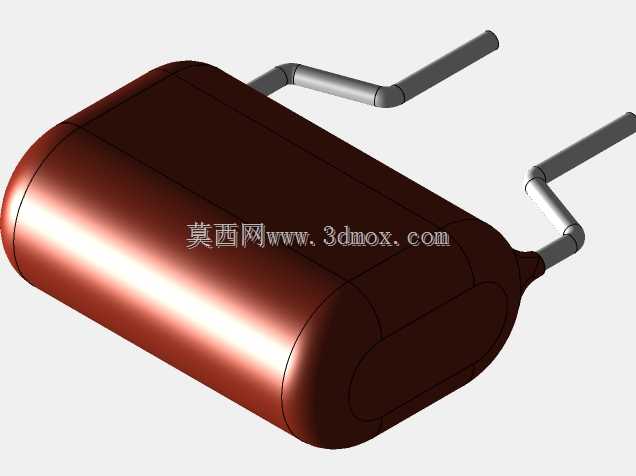

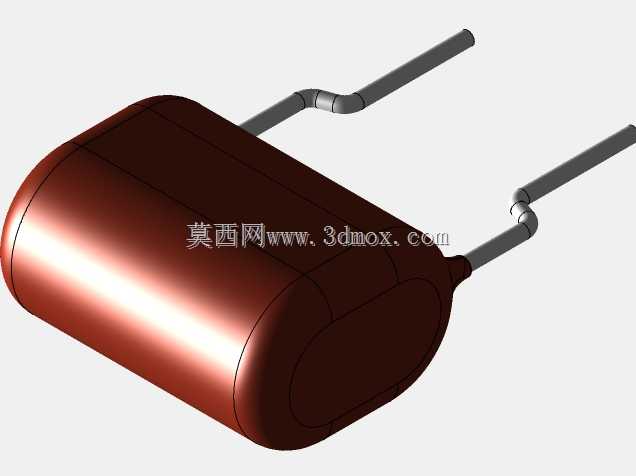

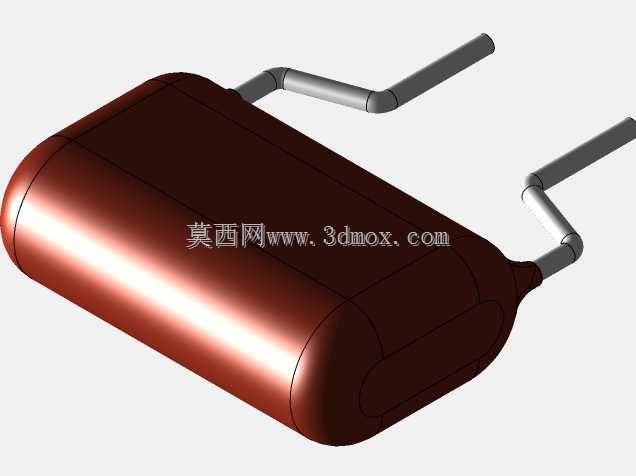

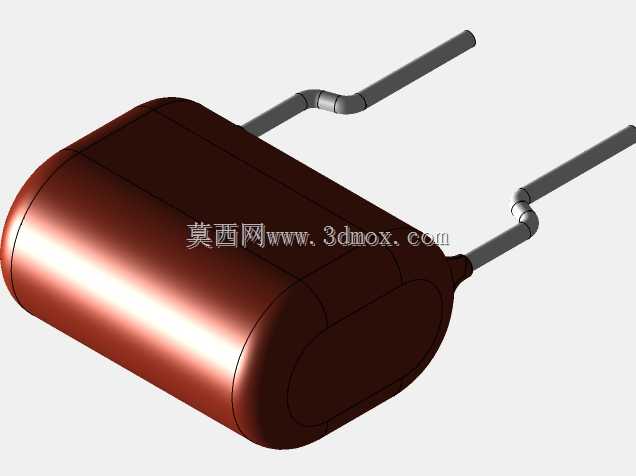

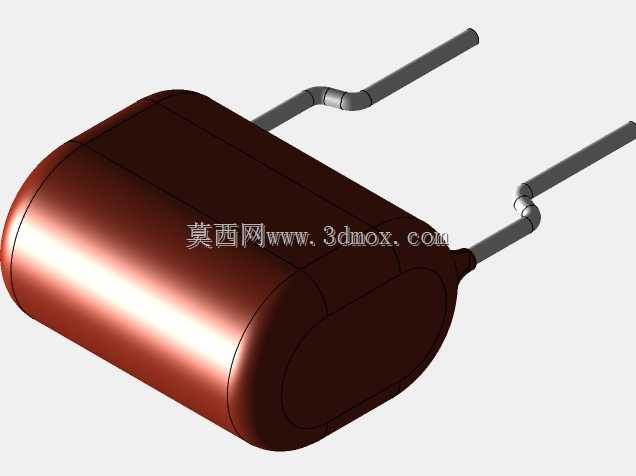

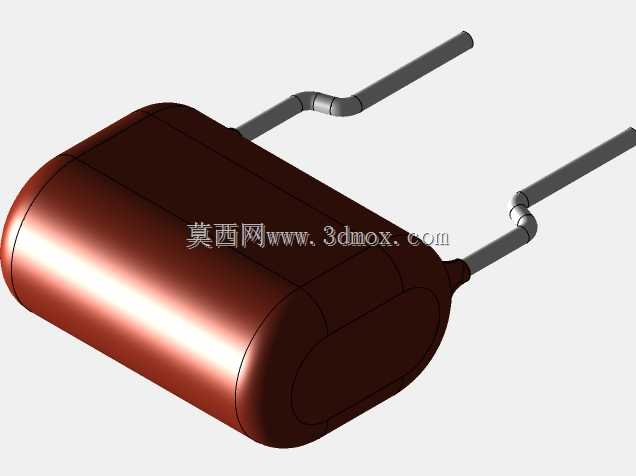

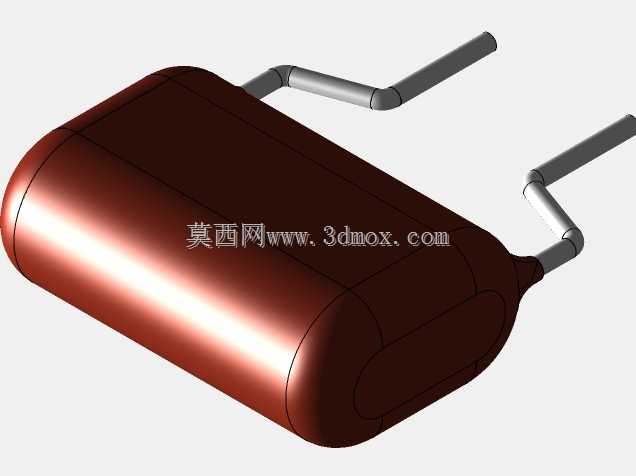

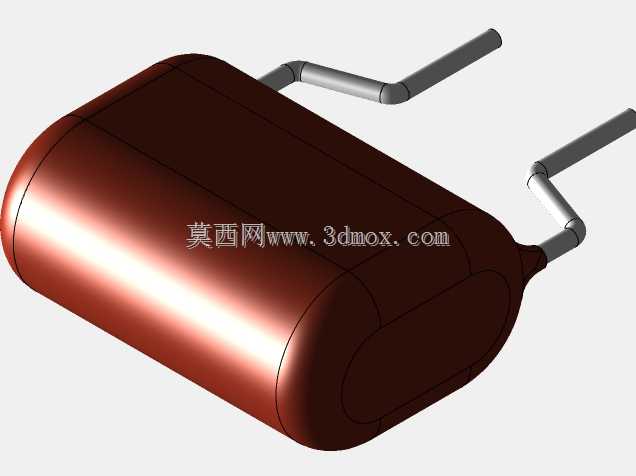

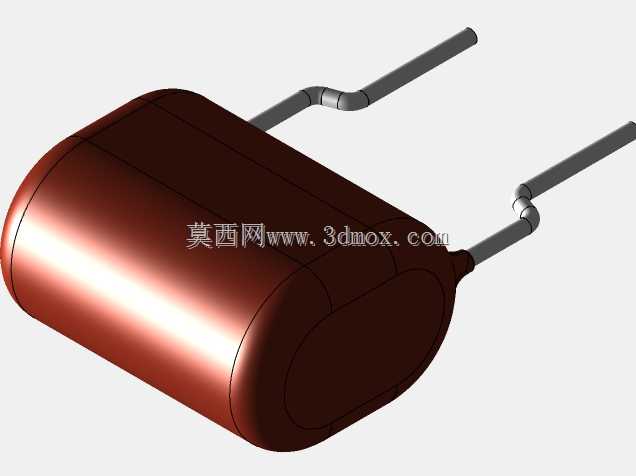

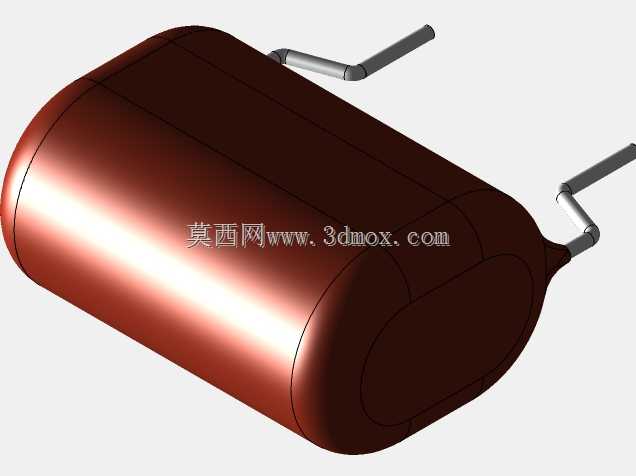

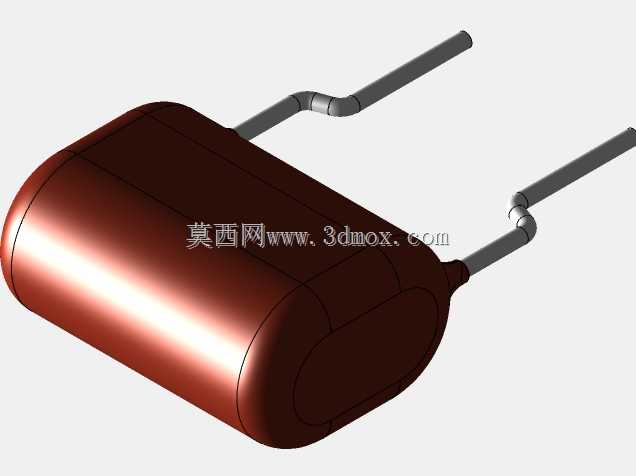

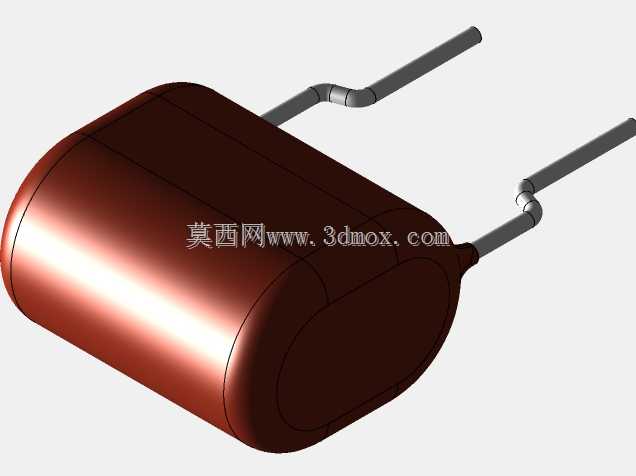

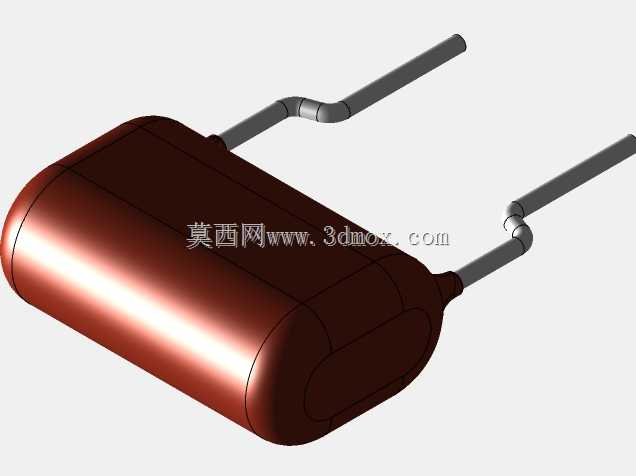

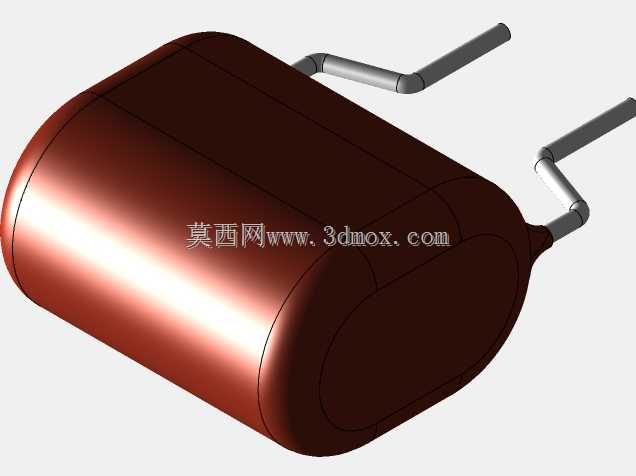

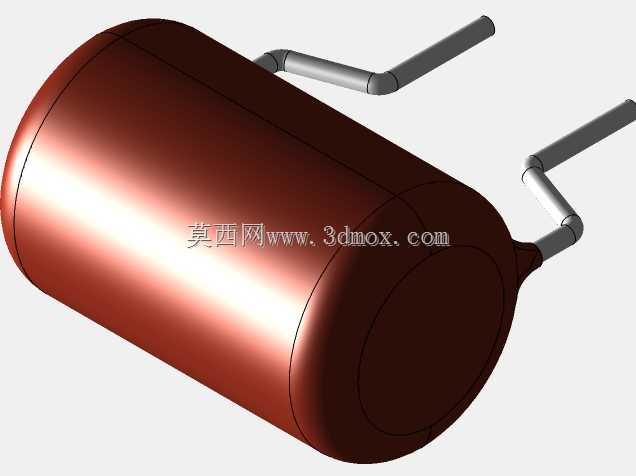

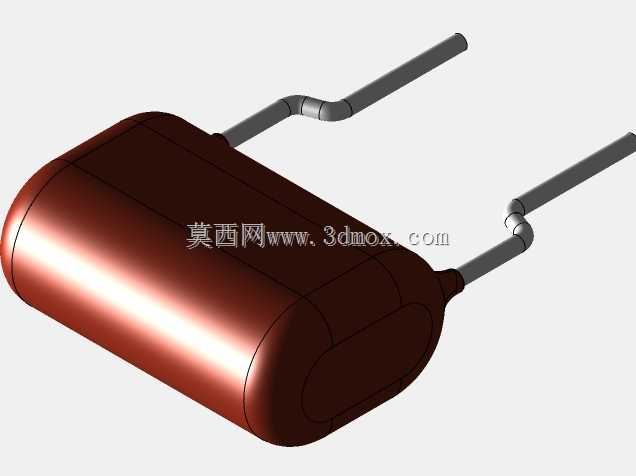

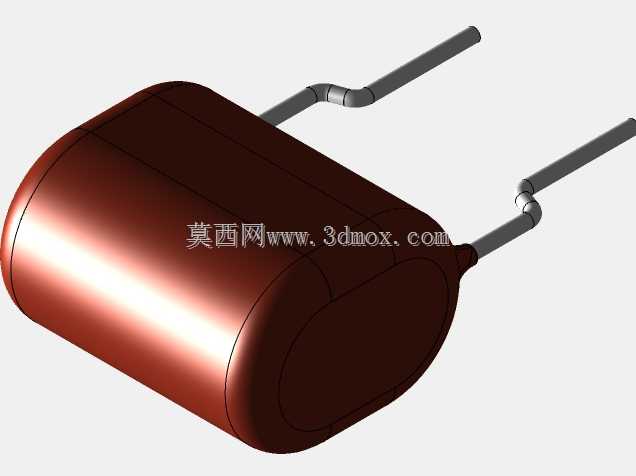

　　设计层面这套数模完全贴合实际生产的元件形态：本体采用阻燃环氧树脂包覆的深红色圆柱封装，两端封胶处做了微小的圆角过渡，避免插件作业时棱角刮伤操作人员或相邻线材；两根直插镀锡引脚从本体同一端的封胶面平行引出，引脚中心距严格锁定7.5mm，这个引脚间距是行业通用的直插功率元件标准跨距，既适配常规2.54mm网格PCB的孔位排布，也能在插件机自动送料时匹配通用载带的定位槽尺寸，不需要为该元件定制特殊插装治具。建模时特意还原了引脚的真实线径与伸出长度，没有把引脚做成夸张的细杆或过长杆件，在做整机装配模拟时，可以直接模拟引脚穿过PCB焊盘后的剪脚、弯脚工艺余量，校核引脚和板底其他贴片元件的安全距离，避免生产时出现引脚触碰下方元件造成短路的问题。

　　从安装边界维度看，该系列电容的本体轴向为卧式或立式插件两种装配方式都兼容：立式插装时本体垂直于PCB板面，占用板面的投影面积仅为本体直径对应的小圆域，适合板面空间紧张、元件排布密度高的电源板；卧式插装时本体平行贴靠PCB板面，整体安装高度大幅降低，适合整机内部竖向空间受限、有严格高度限制的薄型电控盒。数模里每一档规格的本体最大外径、总长度、引脚伸出长度都按实物公差做了中位值还原，结构工程师在做元件限位卡扣、点胶固定槽设计时，可以直接参考数模的外轮廓预留间隙：比如在振动冲击较强的工程机械车载电控设备里，这类重量偏大的直插电容不能仅靠引脚受力固定，通常需要在PCB上对应本体位置设计一体成型的塑料卡槽或者点胶固定座，调用数模后可以直接拉出卡槽的内轮廓尺寸，预留0.2-0.3mm的装配间隙，既不会因为间隙太大导致电容在卡槽内窜动，也不会因为间隙过小造成装配时压伤电容外层封装。

　　在电气适配的细节上，数模的外形梯度也对应了元件实际的容值升级规律：容值越大，薄膜卷绕的圈数越多，本体的轴向长度就越长，而引脚间距始终保持7.5mm不变，这意味着硬件工程师在做PCB兼容设计时，可以把同系列多个容值的焊盘孔位做通用化设计，不管后续选型切换同系列哪一档容值，焊盘位置都不需要改动，只需要在结构设计时核对对应大容值元件的本体长度，避免和相邻的继电器、功率电阻等高大元件发生空间干涉。数模同时还原了元件本体表面的哑光环氧涂层质感，在做整机渲染、BOM样册制作时也能直接调用，呈现出和真实物料一致的视觉效果，不需要额外做外观材质调整。对于需要做安规爬电距离校核的设计场景，数模的本体端部到引脚根部的封胶长度也按实物还原，可以直接测量电容本体到周边带电金属件的最短路径，确认满足强电回路的爬电间距要求，不用再额外查阅规格书补测尺寸。
