斜面嵌入式ABS仪表操作防护壳体

　　该壳体结构面向工业现场的小型数显终端、参数采集盒、设备操作面板等使用场景，整体采用斜置操作面布局，适合安装在机床旁、流水线工位、测试台架或控制柜外侧。操作人员站立或坐姿靠近设备时，视线可自然落在倾斜面板区域，不需要额外低头寻找平面按键或显示屏，能够减少现场调试、参数读取和状态确认时的视角偏差。

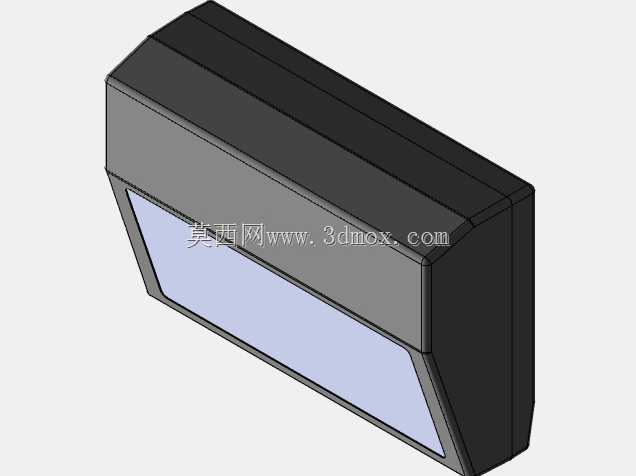

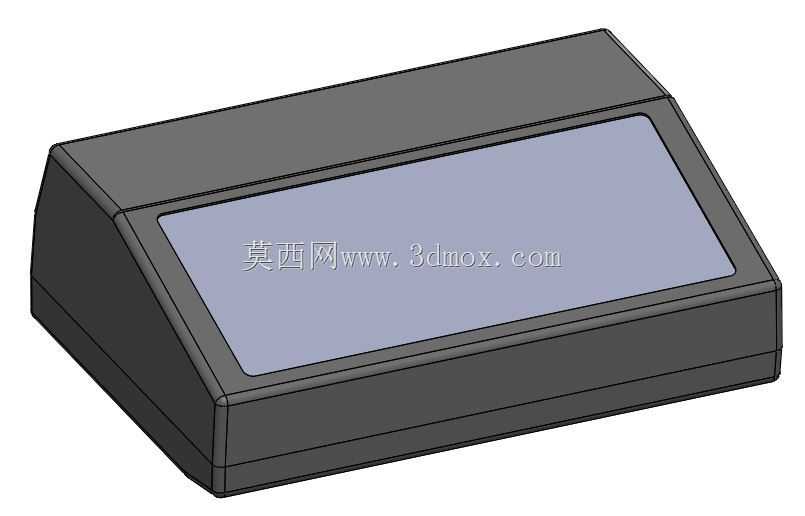

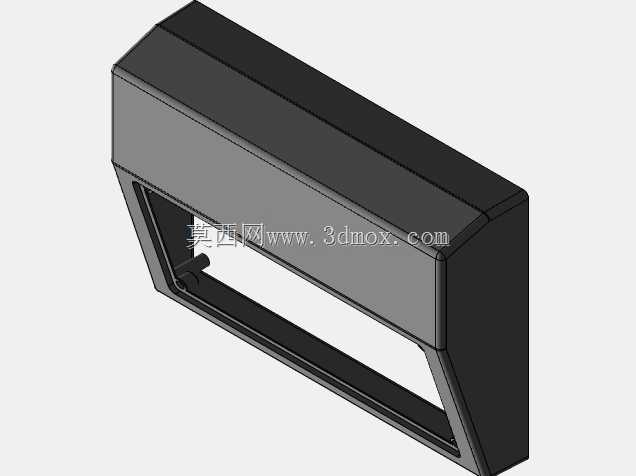

　　外形主体为封闭盒式结构，前部大面预留显示窗口或面膜安装区域，窗口周边保留连续边框，可承载透明保护片、触控膜、丝印面板或薄型液晶模组。斜面与底壳之间通过折线过渡，棱边做了适合注塑成型的壁厚处理，避免在外观面上出现突兀尖角。底部为平直安装基准面，放置在台面上具有较稳定的支撑范围；若用于固定安装，也可依托底平面布置螺钉孔、背胶垫、卡扣支架或导轨固定件。

　　尺寸边界按87mm、180mm、259mm三个方向控制，属于紧凑型桌面或嵌入式防护盒。180mm方向可作为面板宽度，给数码管、小尺寸液晶屏、状态指示灯和少量按键留出排布空间；259mm方向对应壳体纵深，内部能够容纳简单电路板、接线端子、蜂鸣器、通讯模块或短距离线束；87mm高度限制了整机竖向空间，使壳体可以嵌入设备斜面、操作台开口或低矮控制箱中。建模时需要把外轮廓、内部扣位、面板贴合面和底部避让区统一考虑，不能只按外观尺寸推挤实体，否则后续PCB固定和线束走向容易与壳壁干涉。

　　材料方向采用ABS注塑件，表面可做灰色或黑色哑光效果。ABS材料具备较好的抗冲击性能和成型流动性，适合这种带斜面、薄壁、边框和内部加强筋的小型外壳。哑光面可以降低车间灯光在显示窗口周围的反射，也能减少日常触摸造成的亮痕。外观面不宜设置过多深筋和厚胶位，壁厚应尽量保持均匀，转角处通过圆角和渐变过渡降低缩水、内应力与脱模困难。若后期需要批量生产，上下壳连接可采用螺钉柱、卡扣或超声波焊接组合；若维护频率较高，螺钉加卡扣的方式更便于拆开检查电路板和接线端子。

　　功能设计上，该壳体并不承担复杂机械载荷，核心作用是为电子显示与操作元件提供安装载体、防护边界和人机交互界面。前面板倾斜角度使显示面更接近操作者视线，窗口区域可根据不同项目更换为液晶显示窗、LED数码管窗、按键面膜或标签区。壳体后侧和侧面可根据接线需求开设防水接头孔、USB维护口、电源开关孔或引线槽，但开孔位置应避开内部螺钉柱和PCB元件高峰区。对于粉尘较多的加工现场，可在窗口片与面板之间增加密封垫，上下壳结合面设置止口，以提高防尘和防误触能力。

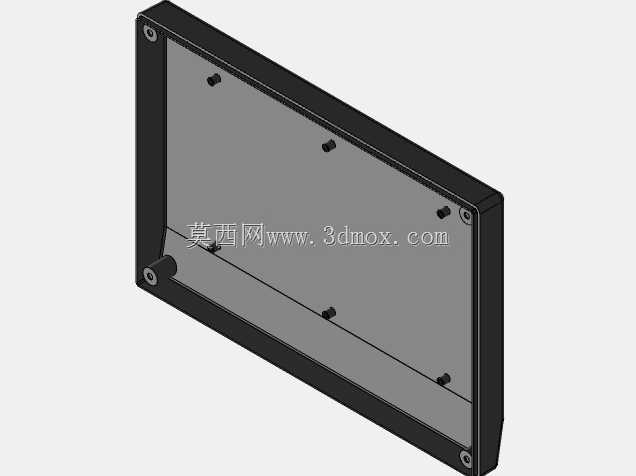

　　从结构建模思路看，先建立整体楔形包络，再确定显示窗口、底壳分模线、安装平面和内部空间。斜面板不是单纯装饰特征，它同时决定显示模组的安装角度、面膜贴合面积和内部元件高度限制。窗口背后需要预留显示板固定柱或定位筋，边框宽度要兼顾面板强度与可视面积；底壳内部应围绕PCB设置限位筋，避免电路板在振动环境中晃动。线束从底部或后侧进入时，需预留弯曲半径，不能让导线直接压在焊点上。壳体四角和底部可增加小面积脚垫位，既减少台面摩擦，也能在桌面使用时保持通风间隙。

　　在设备配套中，这类外壳常用于温度控制、计数显示、电机参数监测、小型PLC操作终端、传感器数据显示盒等场合。它的优势在于结构简单、成型成本低、面板朝向合理、安装方式灵活。三维设计时应重点核对外形包络与设备开口的关系、显示窗口与PCB的对齐、螺钉柱高度、壳体内腔净高以及斜面上按键操作空间。通过这些结构细节的控制，壳体既能满足外观一体化要求，也能在实际装配中保证电子元件安装、维护和现场使用的可靠性。
