山地自行车防滑脚踏脚钉结构设计

　　这款脚钉结构面向山地自行车、土坡车以及越野骑行场景，核心作用是在骑手站立踩踏、颠簸腾跃或湿滑路面骑行时，为鞋底提供稳定的咬合边界，避免脚掌在脚踏表面发生横向滑移。常规平板脚踏在泥泞、沙土附着后，鞋底与金属面的摩擦系数会快速下降，骑手需要额外用脚踝发力夹持脚踏，长时间越野会明显增加小腿负担；带齿状脚钉的脚踏通过边缘连续凸起的咬合棱，把鞋底橡胶压入齿间空隙，即使表面附着薄泥层，凸起结构仍能刺破泥膜接触鞋底，从而保持踩踏力的可靠传递。

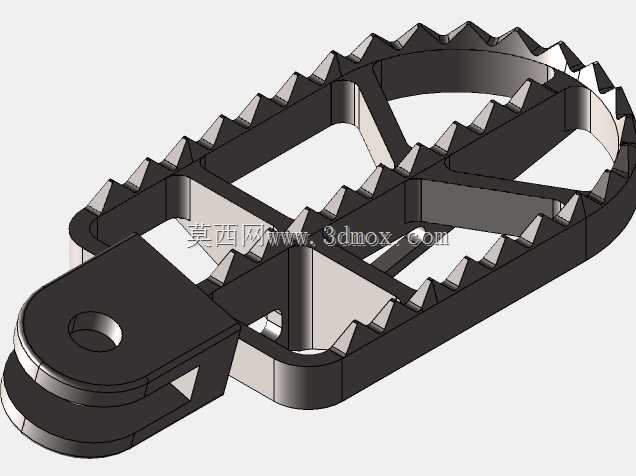

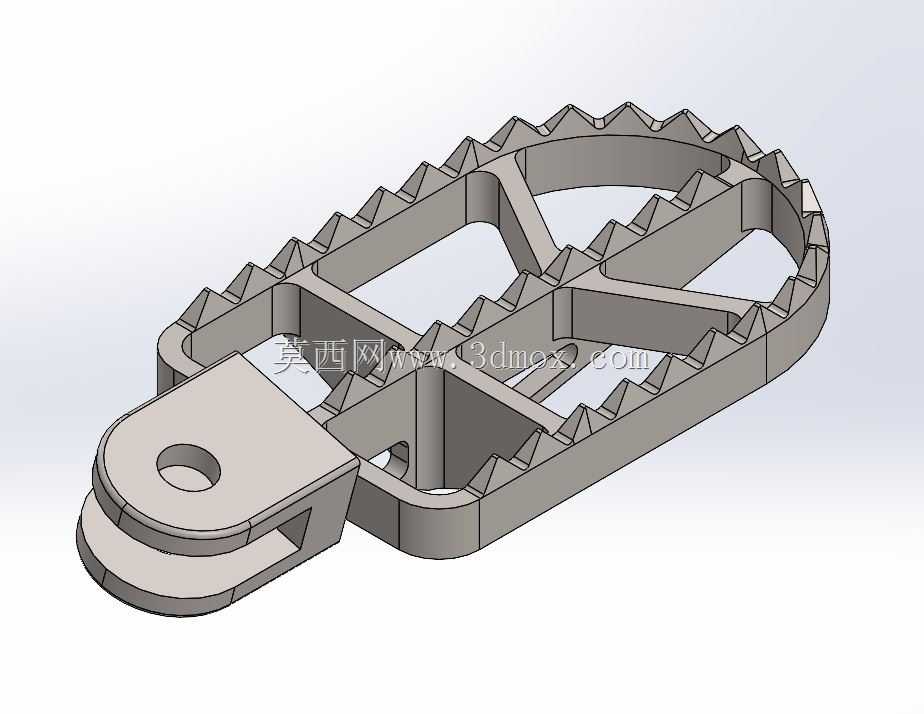

　　从结构布局看，该脚钉主体采用长椭圆形外轮廓，外圈沿周向布置连续三角尖齿，齿形朝向脚踏外侧与前后端倾斜，对应脚掌前掌、足弓外侧以及鞋跟边缘的主要接触区域。骑手在摇车发力时，脚掌会对脚踏施加前后方向的剪切力，周向尖齿能够在多个方向上提供止挡，而不是仅依赖单一方向的摩擦力。脚踏中部采用交叉筋条形成镂空窗口，这种处理一方面减少实体材料堆积，降低整体重量，另一方面让泥沙、碎石和雨水可以直接从镂空区域排出，避免杂物在脚踏表面积存导致打滑。

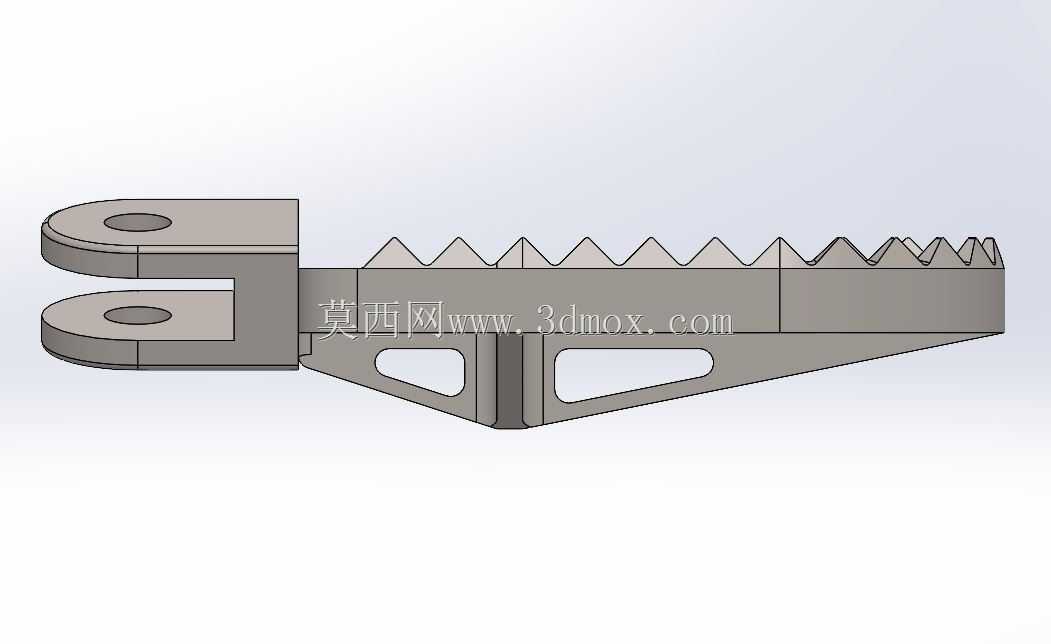

　　安装端位于脚踏前端，采用双耳夹片式铰接结构，夹片中心设置同轴销轴孔，用于与曲柄端部的脚踏轴组件配合。夹片之间保留明确的装配间隙，销轴穿入后可通过端面螺纹或锁紧件固定，使脚踏主体能够绕轴自由转动，始终跟随骑手脚掌角度调整姿态。设计时需要重点控制销轴孔的同轴度与夹片间距：同轴度偏差过大会造成脚踏转动卡滞，间距过小则会在装配后夹死轴套，间距过大又会产生侧向旷量，影响高速下坡时的脚底稳定性。

　　外形尺寸方面，脚踏承载面按成人骑行鞋前掌接触宽度设定，长轴方向覆盖脚掌前掌至足弓中段，短轴宽度保证鞋底在正常踩踏位置下两侧均有齿钉约束。边缘尖齿高度不宜过大，齿高过高会在摔车或脚部擦碰时增加刺伤风险，也容易在鞋底偏置时形成局部应力点；齿高过低则无法有效咬入橡胶鞋底。模型中尖齿采用矮三角截面，在咬合能力和接触安全性之间取平衡。齿根位置设置过渡圆角，避免热处理或使用过程中在齿根出现应力集中，降低冲击断裂概率。

　　底板与加强筋的厚度按承受垂直踩踏载荷和侧向冲击载荷设计。越野落地瞬间，脚踏会承受骑手体重数倍的冲击，交叉筋条把承载面分割为多个封闭框区，外力可以通过筋条传递到外圈边框和前端安装座，减少薄板大面积变形。外圈边框同时作为尖齿的支撑基体，齿形与边框一体成型，避免单独装配销钉后出现松动、脱落问题。对于金属加工方案，该结构适合采用数控铣削或精密铸造成型；若采用轻量化工程塑料，则需要在筋条根部增加拔模斜度，并校核低温冲击下的脆断风险。

　　安装边界上，前端铰接孔的轴线决定脚踏相对曲柄的旋转中心，设计时应保证承载面中心略偏后于销轴轴线，使骑手重心落在脚踏有效支撑区内。夹片外侧需要预留扳手和锁紧件操作空间，避免与曲柄臂发生干涉；脚踏外缘在转动极限位置也应与曲柄、链条和前拨机构保持安全间隙。镂空窗口的宽度需要控制，防止鞋钉或鞋底纹路卡入，同时保证碎石能够顺利通过。

　　建模过程中，尖齿阵列、外圈曲面和交叉筋条之间的衔接是重点。齿形沿椭圆轨迹排布时，每个齿的方向应随轮廓法线变化，保证咬合棱均匀朝向鞋底接触侧；筋条与底板相交处需保留连续圆角，避免应力线突然转折。铰接孔端面应与夹片侧面保持垂直，孔壁与轴套配合段可按转动副要求设定间隙，非配合区域则可适当放大孔径以减少加工面。整体结构兼顾防滑、排泥、轻量化和抗冲击，适合用于越野自行车脚踏的结构设计参考与配件开发。
