八毫米杆用立式夹紧固定支座结构

　　在小型自动化设备、实验台架、3D打印机外围辅件以及DIY机械结构中，直径8mm的光轴、导杆和支撑杆使用频率很高。这类杆件承担导向、支撑、限位或连接功能，但杆件本身并不能直接固定在机架板、型材端面或设备基座上，必须通过中间夹紧件把圆柱杆的位置锁定，同时把载荷传递到安装基体。本次建模的杆夹就是围绕这一工程需求展开的小型夹紧支座，整体采用块状立式布局，一侧设置容纳8mm圆杆的通孔，另一侧通过分体夹槽和锁紧螺钉形成抱紧力，结构不复杂，但在尺寸边界、受力路径和装配便利性上都有明确的设计考量。

　　从实际使用场景看，8mm杆夹常出现在轻载导向机构、传感器支架、可调挡料机构、小型工作台附件以及教学实验装置中。设备运行时，圆杆可能承受径向偏载、轻微扭转或反复调整后的定位载荷，如果夹紧件只靠单颗螺钉顶紧杆面，长期使用后容易出现压痕、滑移和角度偏转。该结构采用开口夹槽方式，让夹持力分布在圆孔周围的较大接触区域，而不是集中在一个螺钉尖端。夹槽一侧预留收缩缝，锁紧螺钉穿过两侧耳板后，缝隙随螺钉拧紧而减小，圆孔对圆杆形成周向抱紧。这样既可以固定杆件轴向位置，也能在需要时限制杆件绕轴线转动，调整时松开螺钉即可移动杆的插入深度或旋转角度。

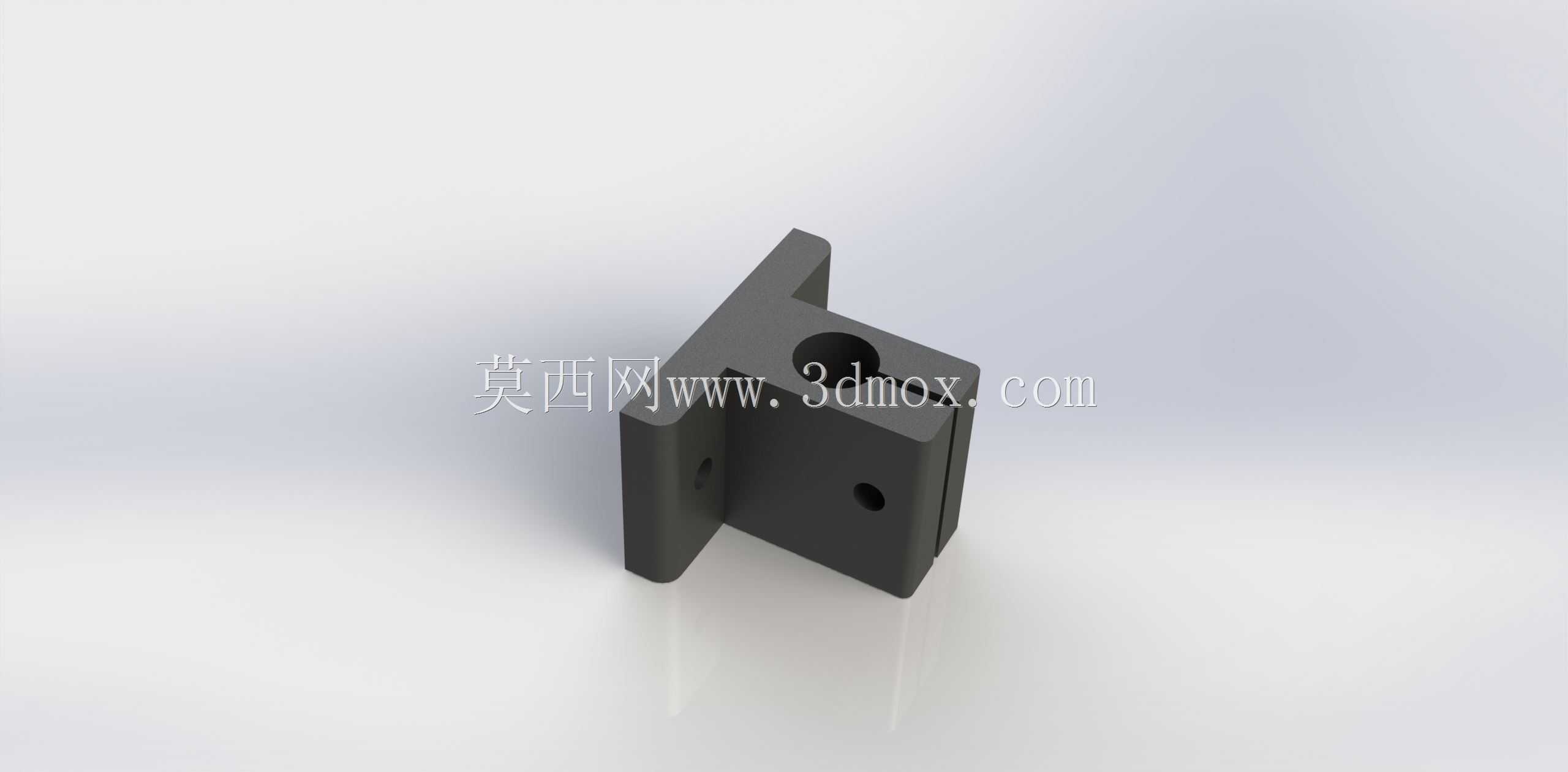

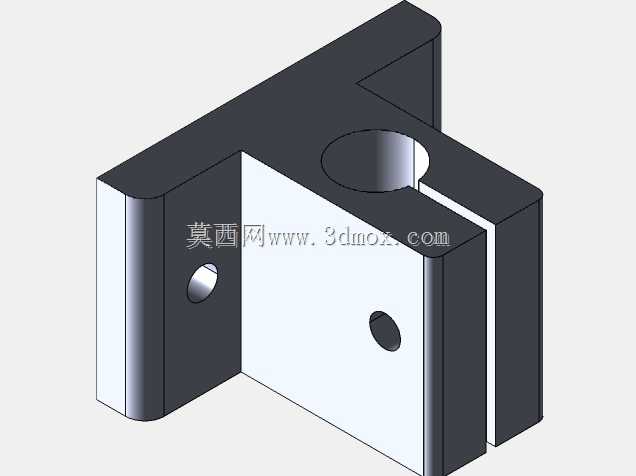

　　外形上，零件主体为近似L形的立式支座，底部和侧部形成较稳定的安装依托。上部圆孔轴线与安装基面保持确定的位置关系，便于在装配中作为定位高度使用。支座正面和侧面布置有安装孔与锁紧孔，孔位之间保留了足够壁厚，避免拧紧时出现局部屈服。模型中可以看到圆孔下方的夹槽贯通部分本体，槽宽不需要很大，关键是在螺钉压紧时能够产生弹性变形；槽口过宽会降低夹持刚性，槽口过窄则可能导致装配后两侧贴合过早、圆孔无法有效收缩。设计时通常把夹槽布置在圆孔侧壁应力较易释放的位置，并保证槽端远离高应力区，必要时在槽根设置小圆角，减少反复夹紧造成的裂纹风险。

　　安装边界方面，该类杆夹需要同时考虑圆杆通道、螺钉操作空间和支座固定空间。8mm通孔应与标称杆径保持合理间隙，松配状态下杆件能顺利穿入，锁紧后又能通过微量弹性变形实现无间隙夹持。支座外轮廓不宜过度贴近孔壁，否则夹紧时刚性不足；也不宜盲目放大体积，否则在密集排布的小型设备中会占用过多安装面。模型的块状本体在孔周形成加厚区域，底部承托面较宽，能够把杆件传来的横向力分散到安装板上。侧面螺钉孔的位置要避开底座固定螺钉的运动路径，保证工具可以垂直进入，维修调整时不必拆除相邻部件。

　　从建模思路看，这类零件适合先建立主体块，再按功能分区切除材料：第一步确定安装基面和圆杆中心高，中心高直接决定被夹杆件相对于机架的位置；第二步生成8mm通孔，并在孔侧开出夹槽；第三步加入锁紧螺钉过孔与螺纹底孔，使两侧夹耳形成可拉紧关系；第四步处理底座固定孔、侧面小孔和外观倒角。倒角并非单纯装饰，孔口倒角可以引导杆件插入，外缘倒角可以减少搬运和装配时的锐边划伤，夹槽附近的圆角则影响疲劳强度。若后续投入加工，块状件可选用铝合金或钢材经铣削完成，也可根据批量采用型材切割后二次加工；若用于轻载定位，尼龙或PETG等材料也能满足需求，但此时需要适当增加耳板厚度，以补偿材料弹性模量较低带来的夹紧刚度下降。

　　在机构选型时，不能只把杆夹看作一个普通连接件。它的作用是把圆柱杆的自由度可靠约束在设计位置：轴向移动由摩擦力限制，径向载荷通过孔壁和支座传递，转动趋势则由抱紧力矩抵抗。若杆件表面较光滑且承受振动，应控制锁紧力矩并增加垫圈，避免局部压伤；若需要频繁调整，可在夹槽端面设置标准螺钉，使操作力矩一致。该三维结构把夹持孔、收缩槽、锁紧耳和安装座整合在一个紧凑零件中，适合用于空间受限但要求定位稳定的轻型机械系统，也为后续派生6mm、10mm、12mm等不同杆径系列提供了清晰的结构基础。
