多缸发动机排气歧管法兰安装结构

项目分类:通用机械零部件 发布时间:2024-01-26 ID:724820
  • 多缸发动机排气歧管法兰安装结构
  • 多缸发动机排气歧管法兰安装结构
  • 多缸发动机排气歧管法兰安装结构

  这套构件对应直列五缸内燃机的排气侧导流管路,日常在整车动力舱、固定式发电机组台架以及小型工程机械动力单元里都能见到同类结构,核心作用是把五个气缸燃烧后排出的高温废气分别导流、汇总后送入下游排气总管,再对接三元催化、消声段完成后续尾气处理。

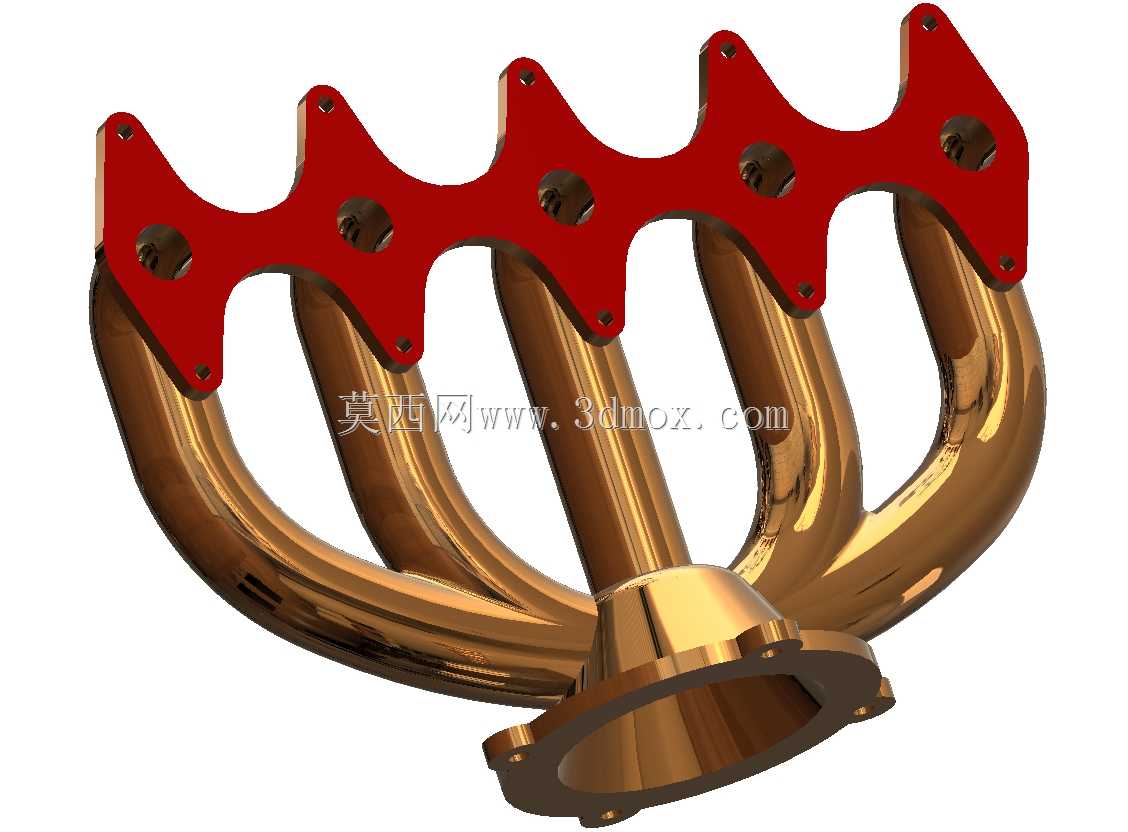

  从安装边界来看,上部红色法兰板直接贴合气缸盖排气侧的安装端面,板上预留的五组通孔分别和缸盖各缸排气口的螺栓位一一对应,装配时螺栓从法兰孔穿入拧紧,就能把整组歧管牢牢压合在缸盖结合面上,结合面之间需要加装耐高温密封垫片,避免高温高压废气从接缝处泄漏。法兰板的轮廓没有做成规则矩形,而是顺着五个缸的孔位分布做了波浪形外伸,每个安装孔周边都留出足够的螺栓拧紧操作空间,边缘做了圆角过渡,既减少板材尖角处的应力集中,也能在拆装时避免刮伤周边线束、冷却管路。下部汇总端的圆形法兰用来对接下游排气总管或者催化器入口法兰,法兰盘上沿圆周分布的安装孔匹配标准排气接口的螺栓排布,锥度过渡段把五根独立弯管的流通截面顺滑收拢到单一出口,避免气流在汇总位置出现突然截流。

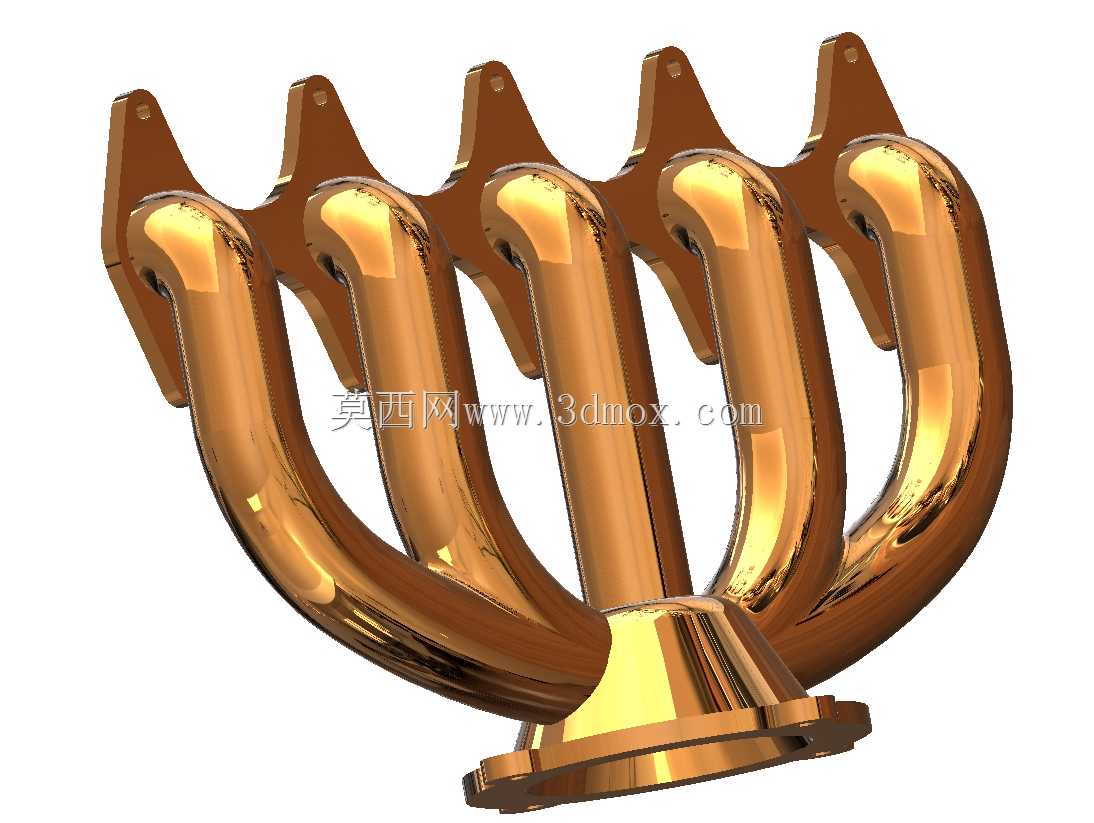

  管路部分采用五根等长走向的弯曲金属管,每根支管从对应缸的排气口引出后,顺着统一的弯曲弧度向下汇聚,管身的弯曲半径经过匹配,既保证各缸排气的流道长度尽量一致,减少各缸排气脉冲互相干扰,也让管路整体在有限的动力舱空间里避开缸盖侧面的火花塞、喷油器线束、冷却水管以及发动机悬置支架的安装位置。管身和上下法兰的衔接位置都做了圆滑过渡,没有直角突变,一方面降低废气流动的局部阻力,减少排气背压,另一方面也避免长期高温交变载荷下,焊缝位置出现应力开裂。

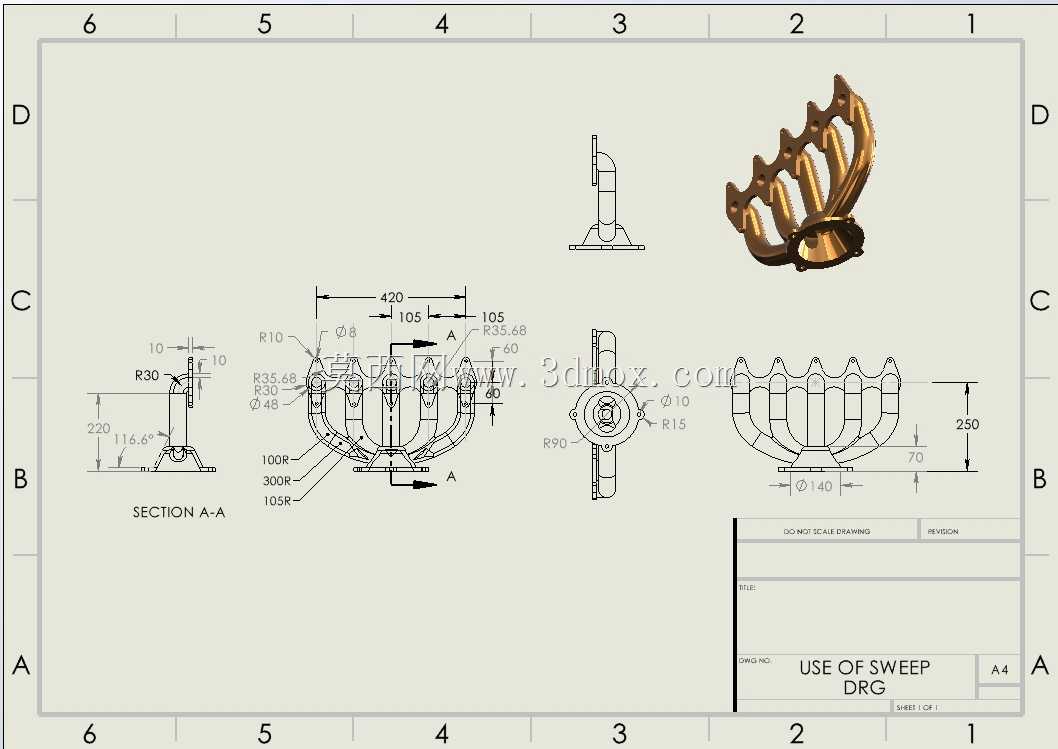

  建模过程中先以缸盖排气口的排布坐标为基准,先绘制上部安装法兰的轮廓草图,拉伸生成法兰板实体后,在对应位置切割出螺栓过孔和排气流通孔;再逐根绘制每根支管的中心扫掠路径,路径走向提前校核和周边发动机附件的安全间隙,以圆形管截面沿路径扫掠生成单根弯管,之后通过镜像、线性阵列配合路径微调完成五根支管的造型,再把各支管和上部法兰做合并实体。下部汇总段先绘制圆锥过渡面和出口法兰的轮廓,通过旋转凸台生成基座,再和各支管末端做布尔合并,所有棱边位置按照工艺要求添加圆角,扫掠过程中同步校验管壁厚度均匀性,避免弯管段出现局部壁厚过薄的问题。

  实际选型适配时,首先要确认上部法兰的孔间距和所用缸盖的排气口安装坐标完全匹配,法兰结合面的平面度需要满足密封要求,整组歧管装入动力舱后,最外侧管身和周边隔热罩、车架纵梁之间要留出足够的热膨胀间隙,发动机运行时歧管表面温度可达数百度,间隙不足会出现热态干涉、烤坏周边橡胶件的问题。支管的流通内径需要和发动机排量匹配,内径过小会抬升排气背压、降低发动机充气效率,内径过大则会拖慢排气流速,影响低速扭矩输出。这类歧管在量产机型里多采用铸铁或者不锈钢焊接成型,三维设计阶段完成的数模可以直接导出用于铸造模具开模、焊接工装定位以及装配干涉校验,提前在数模阶段排查管路和周边附件的碰撞问题,减少后续样机试制阶段的改模次数。
