改进型密封胶设条注胶结构三维设计

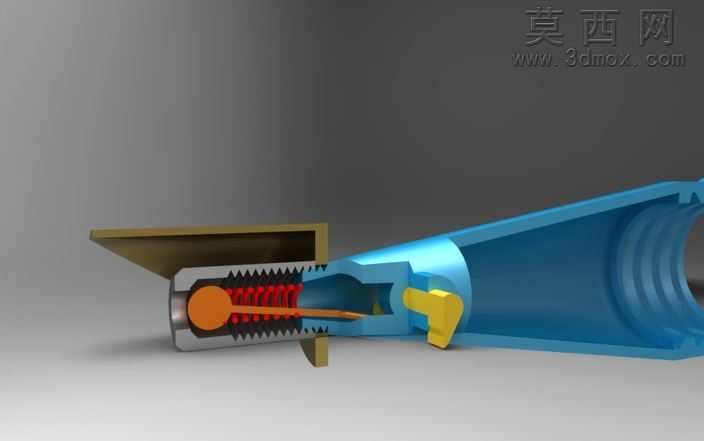

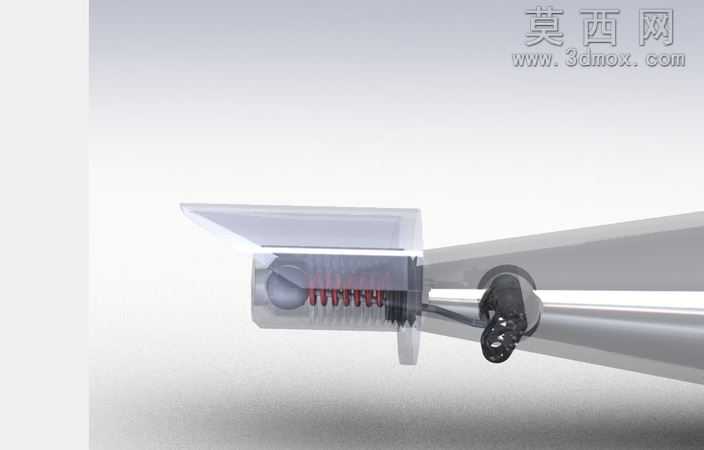

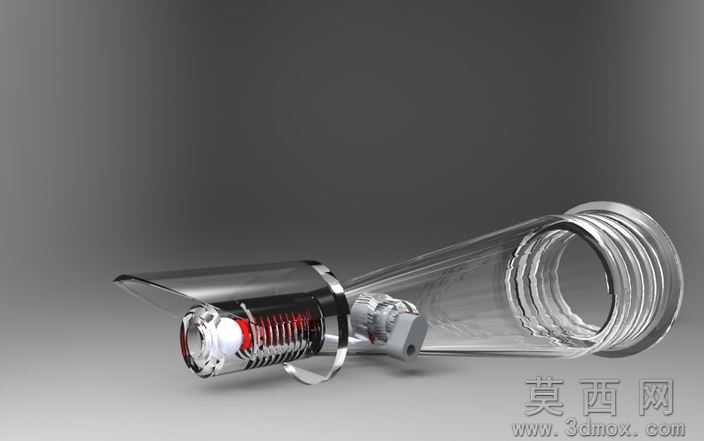

本作品为密封胶设条配套的注胶触发结构三维设计，整体采用SolidWorks完成全参数化建模，建模过程中对各配合零件采用自顶向下的装配设计思路，先完成整体功能框架的布局搭建，再逐一拆分单个零件进行细节特征绘制，保证所有零件间的配合公差符合实际装配要求，不存在干涉错位问题。渲染阶段采用Keyshot完成材质与场景搭建，外壳部分赋予半透明蓝色工程塑料材质，调整材质的粗糙度与折射参数，还原PP类工程塑料的哑光半透质感，内部弹簧采用弹簧钢金属材质，添加细微的拉丝纹理提升真实感，触发拨块采用亮黄色工程塑料材质，与蓝色外壳形成明确的视觉区分，便于直观识别操作部件，金属流道部分赋予镀铬金属材质，调整反射强度模拟金属机加工后的光亮表面，背景采用渐变灰色影棚环境，添加柔和的区域光照明，突出结构内部的装配关系，避免阴影过重遮挡细节特征。结构设计上在原有3号入口结构基础上做了针对性优化，新增了连接钢球的接杆结构，接杆同时与触发器的球帽端形成联动配合，当触发器被推压收缩时，接杆带动球帽位移，让密封胶流道开启实现胶体顺畅流出；当触发器释放时，内置的复位弹簧会推动阀芯回到密封封口位置，及时切断胶流，即便管路内部残留有一定压力的胶体，也不会出现溢胶漏胶的问题。同时对原结构的过封刀口部分做了简化调整，去掉了原有结构中冗余的铲状直挡部件，优化后的组件结构更紧凑，零件数量更少，装配工序更简单，所有改进后的组件都可以直接替换原有结构的对应部件，不需要对原有设备的其他部分做额外修改，兼顾了功能可靠性与装配维护的便捷性，建模过程中对所有运动部件都做了运动仿真验证，确认触发、复位的全行程内无卡滞，密封面贴合紧密无泄漏间隙。
