立式铣床铰接式防飞溅防护装置

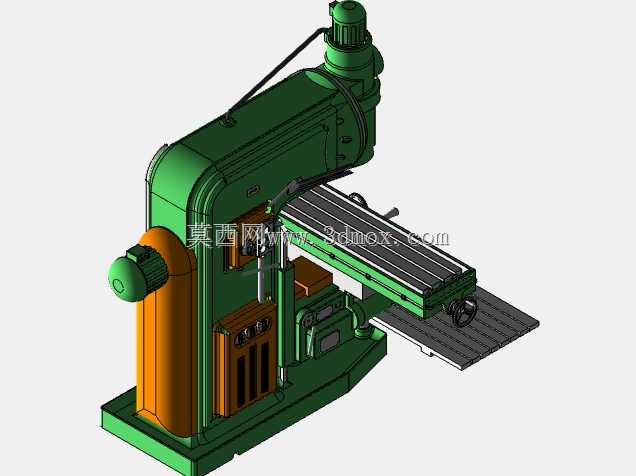

　　这套结构围绕普通立式铣床加工工位的安全防护需求展开，核心解决铣削过程中高速切屑飞溅、切削液雾化外溢对操作工人造成伤害的实际问题。车间现场立式铣床进行钢件、铸铁件粗铣工序时，硬质合金铣刀高速旋转会将断裂的切屑以极高初速度向操作侧甩出，部分细碎切屑温度可达数百度，一旦飞溅至操作人员面部、手臂裸露区域很容易造成烫伤、割伤，同时喷淋的切削液被刀具搅动形成的雾滴也会向工位方向扩散，长期接触会影响操作环境。传统固定式铣床防护挡板存在明显使用局限：整块挡板固定在铣头外侧后，会完全遮挡操作人员对刀、测量工件的视线，更换铣刀、吊装重型工件时还需要整体拆除挡板，拆装耗时且反复拆装容易导致固定螺栓松动，防护可靠性大幅下降。

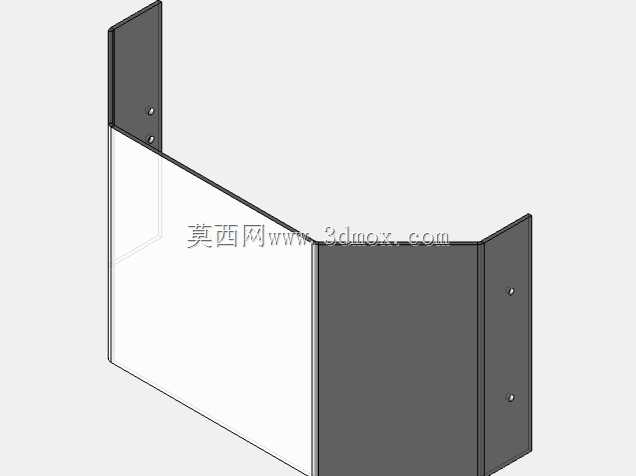

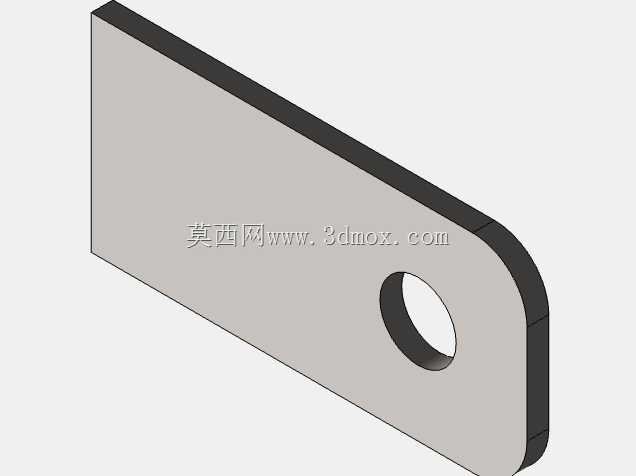

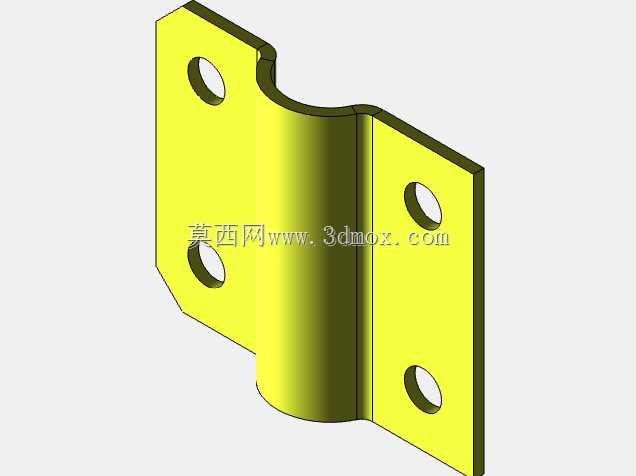

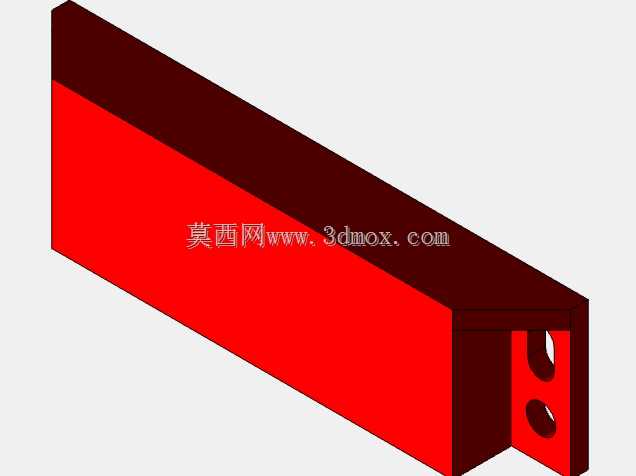

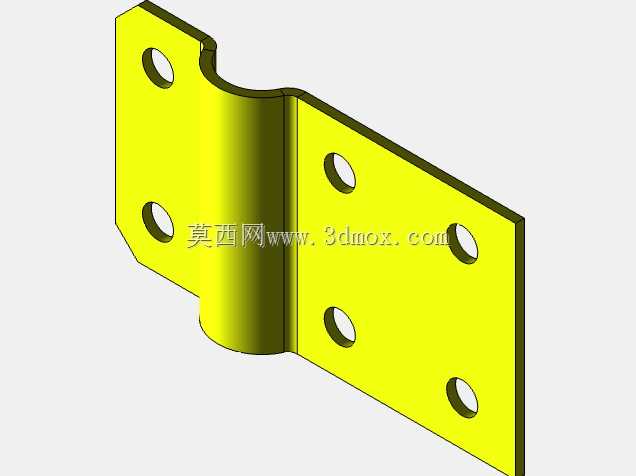

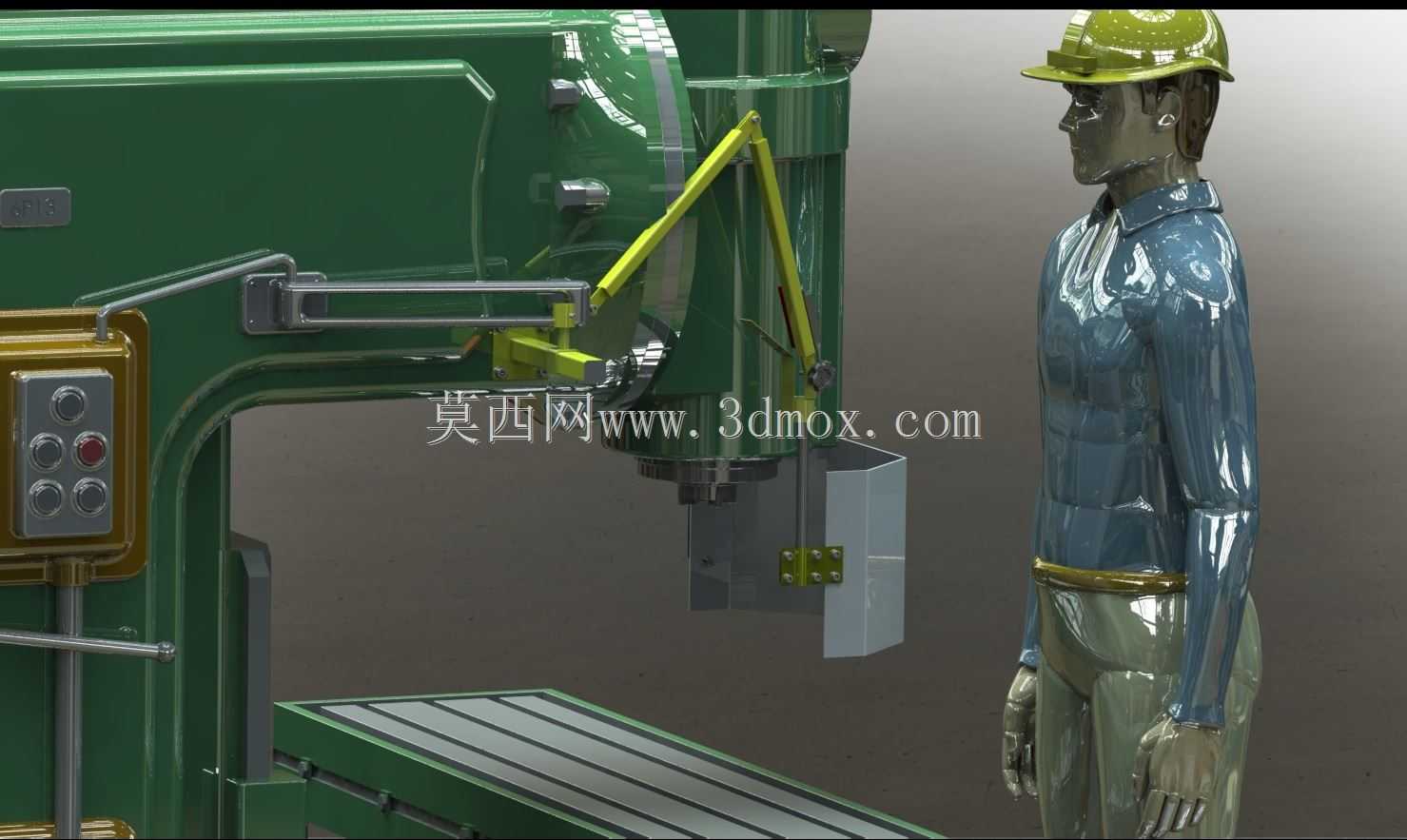

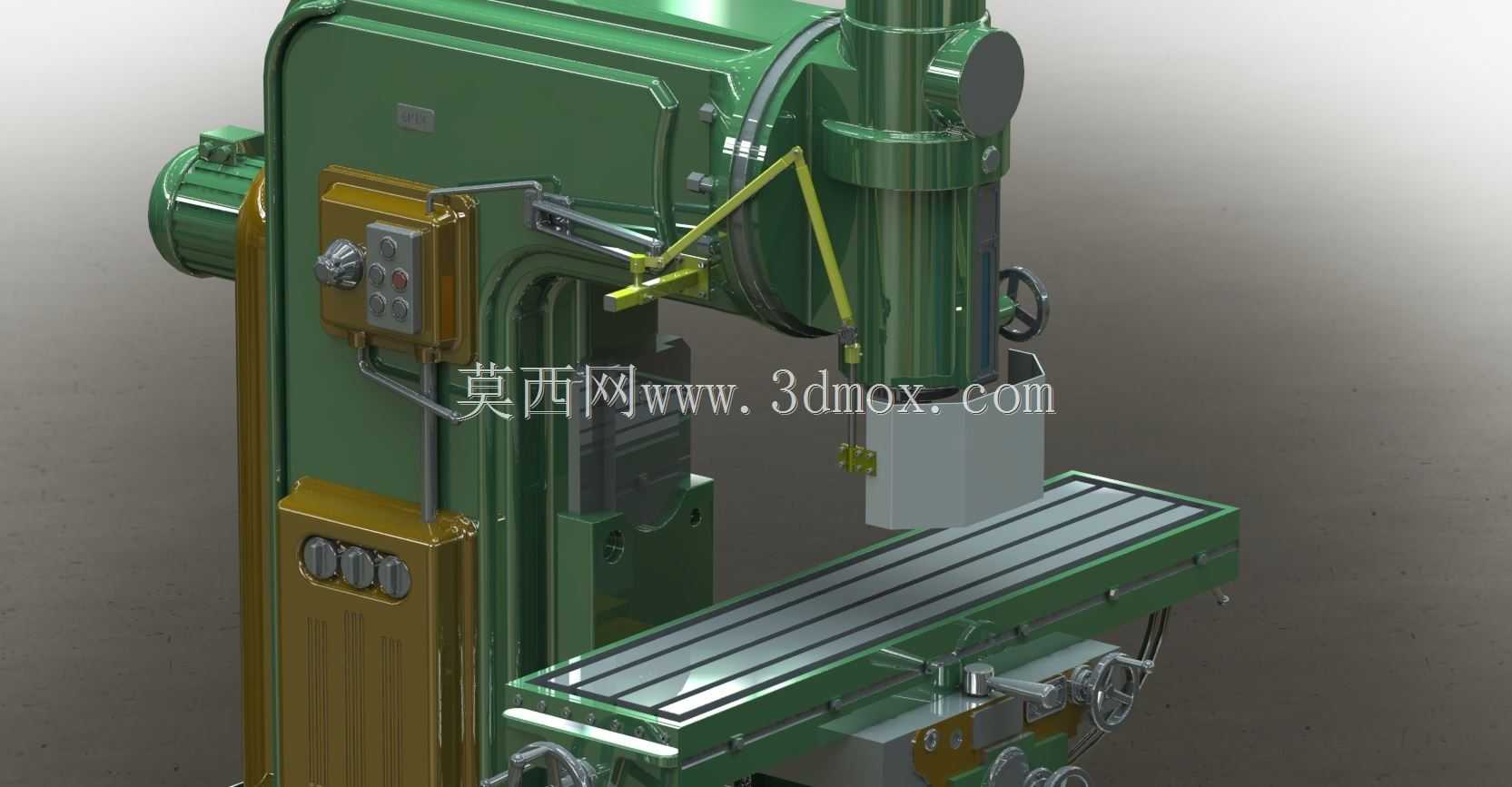

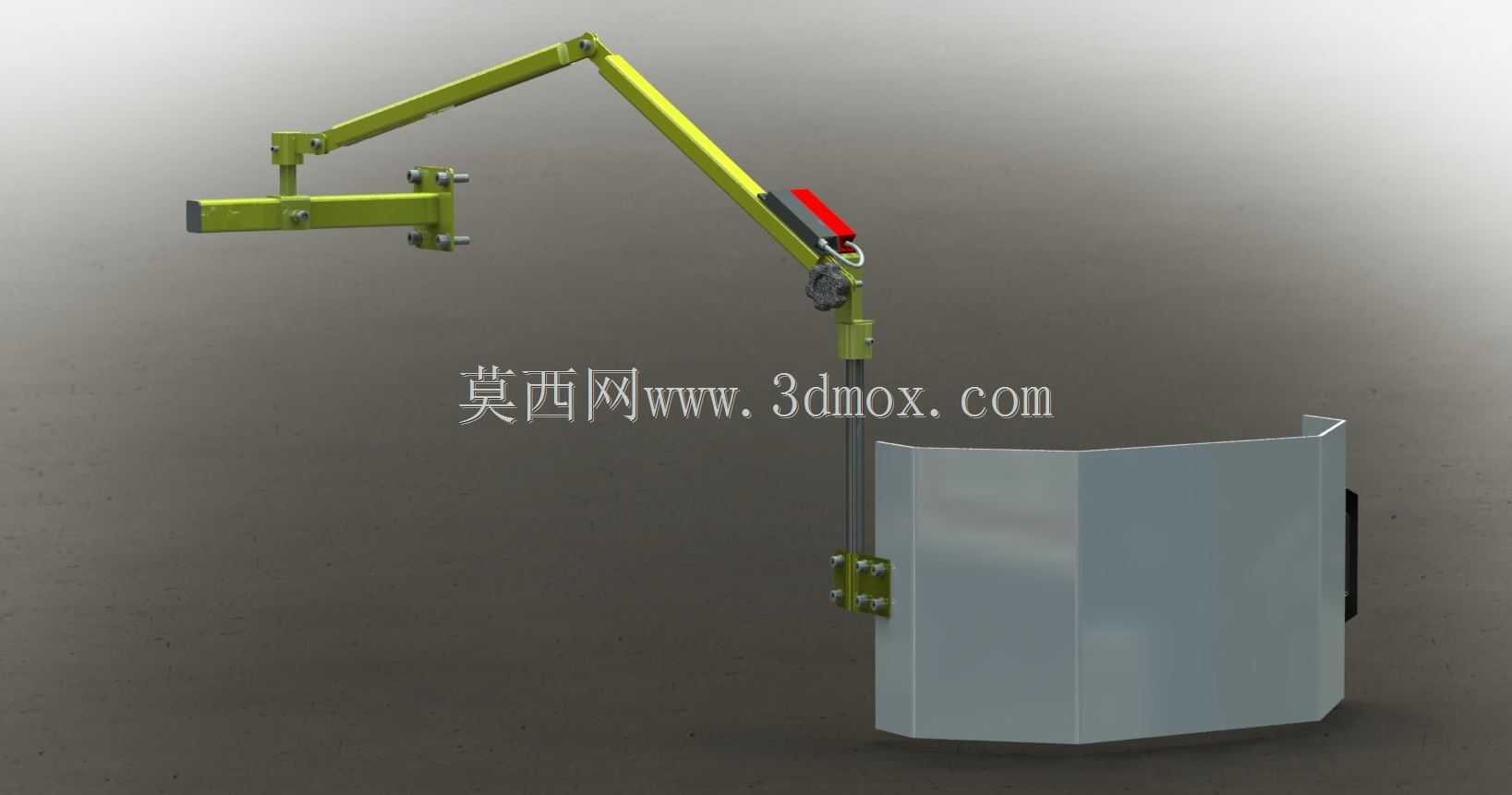

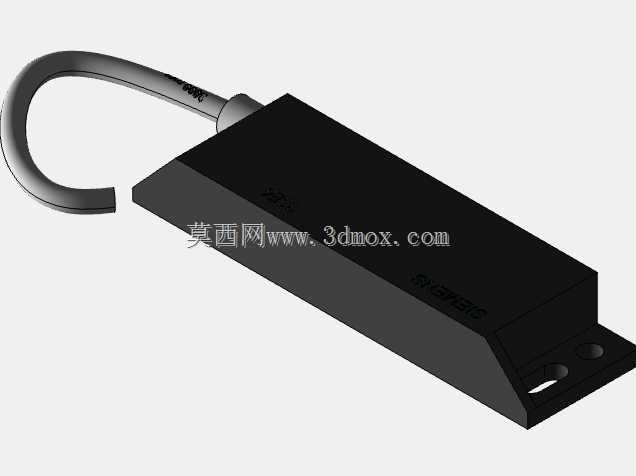

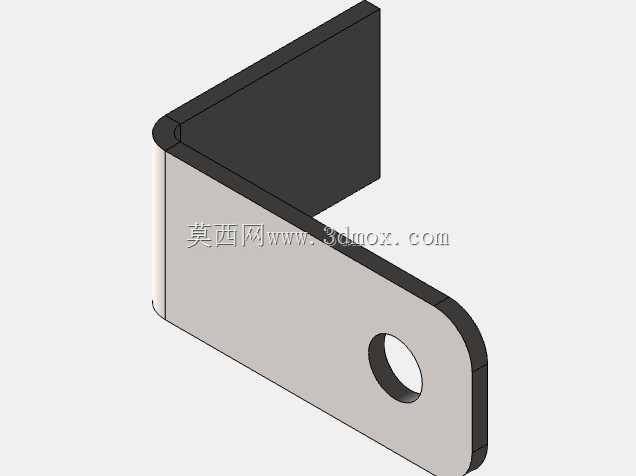

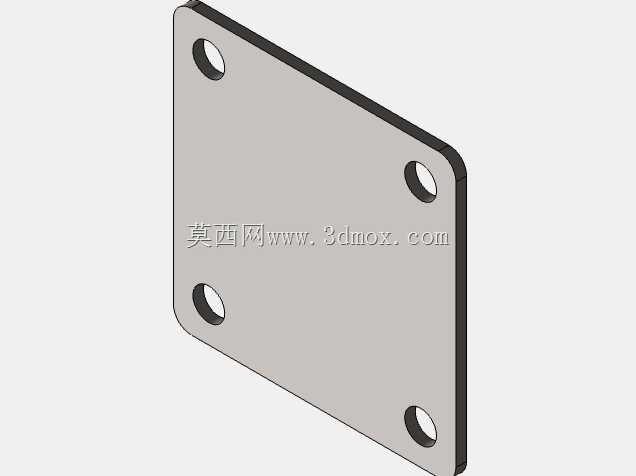

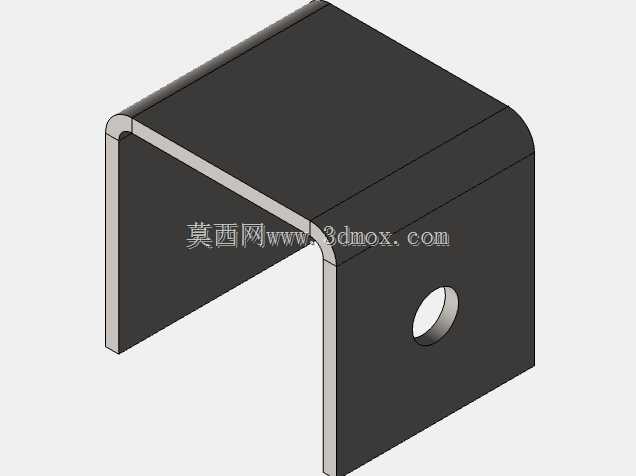

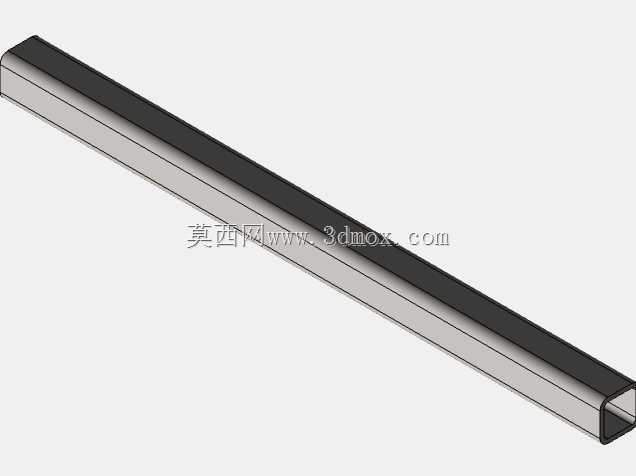

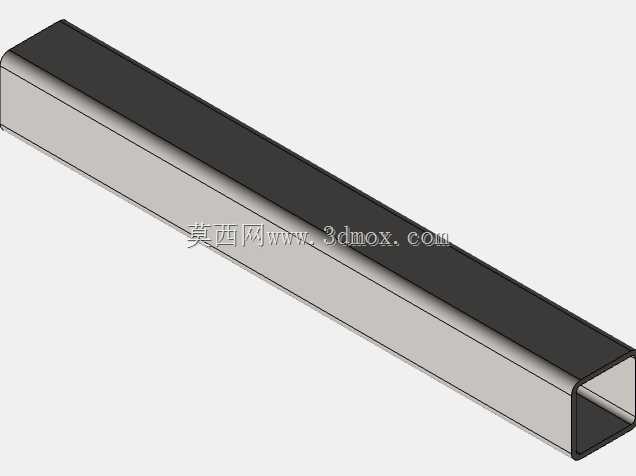

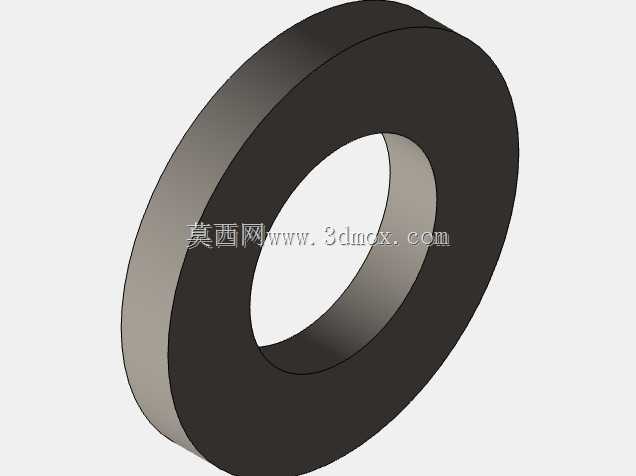

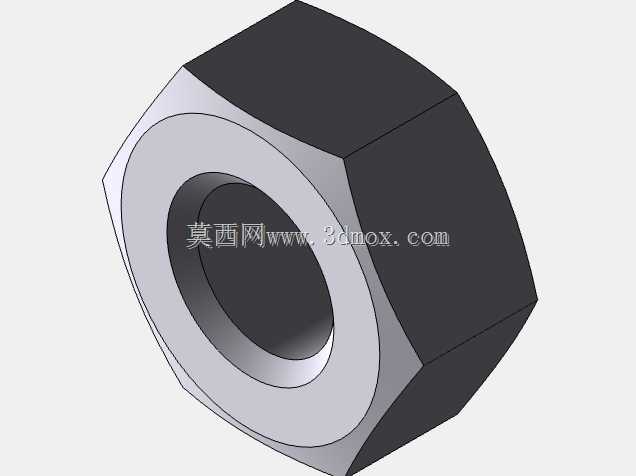

　　这套铰接式防护结构采用多段平行四边形连杆机构作为支撑主体，整套支撑臂通过刚性抱箍底座固定在铣床主轴套筒的外侧壳体上，不需要对铣床原有床身、导轨面进行钻孔、焊接改造，安装过程不会破坏机床原有精度，适配绝大多数常规立式炮塔铣床、立式升降台铣床的主轴头外形尺寸。支撑臂的各铰接转轴都配备阻尼预紧结构，操作人员拉动防护挡板时可以随操作需求任意悬停，松开后挡板不会因为自身重力下坠，也不会被铣削加工产生的振动推动移位。防护挡板本体采用透明聚碳酸酯板材加工，这种材料的抗冲击强度远高于普通有机玻璃，高速飞溅的钢质切屑直接撞击板面不会造成击穿、开裂，同时板材透明度高，操作人员站在工位上可以透过挡板清晰观察铣刀的切削状态、工件表面的加工纹路，不需要频繁探身到危险区域内。

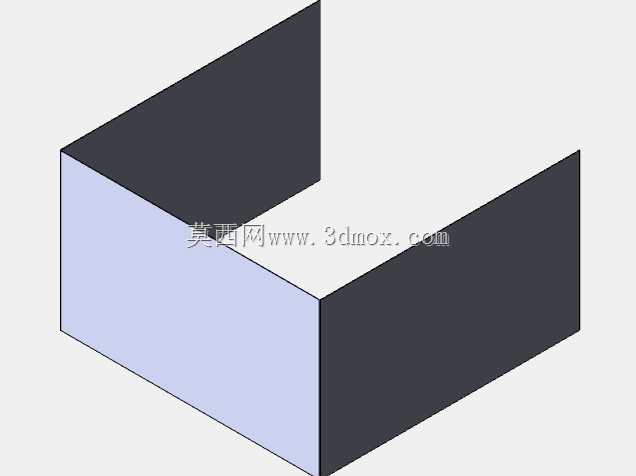

　　从安装边界来看，整套铰接臂收拢状态下沿铣床主轴轴向的占用厚度不超过120mm，防护挡板展开后可以覆盖主轴端面到工作台面之间的整个操作侧开口，挡板下边缘距离工作台面预留30mm左右的间隙，既不会和工作台进给运动、工件夹具发生运动干涉，也能阻挡绝大多数沿水平方向飞溅的切屑。当操作人员需要进行对刀操作时，只需将透明挡板向铣床左侧推开，铰接臂会带动挡板平行移动到床身侧面的闲置区域，完全露出主轴和工件的操作空间，对刀完成后将挡板拉回操作侧即可恢复防护，整个切换过程不需要拆卸任何零件，动作耗时不超过两秒。针对加工过程中切屑容易堆积在挡板下边缘的问题，挡板底部设计了向内弯折的导流边，飞溅到板面的切削液和细碎切屑会沿导流边回流到铣床工作台的接屑槽内，不会滴落到车间地面造成滑倒隐患。

　　结构设计阶段充分考虑了铣床的实际运动行程：铰接臂的活动范围经过运动校核，当铣床主轴上下进给、工作台横向纵向移动时，支撑臂和挡板全程不会和床身横梁、进给手柄、工件平口钳发生碰撞，即使主轴移动到最低行程位置，挡板也能保持在切屑飞溅的主要路径上。和安装在工作台外侧的整体式防护罩相比，这套随铣头同步移动的铰接防护结构始终跟随切削点位置变化，防护区域不会因为主轴升高、工件厚度增加而出现缺口。针对多品种小批量加工车间频繁换件、换刀的作业特点，这套防护装置不需要调整安装位置就能适配不同高度的工件，工装切换效率几乎不受影响。透明挡板表面还做了防雾、防附着处理，切削液雾滴凝结后会直接沿板面滑落，不会形成水膜遮挡观察视线，长期使用后板面划伤也可以单独快速更换，支撑臂主体可以长期重复使用，维护成本很低。
