GX16五针航空连接器插座结构

　　在工业控制、检测设备、通信机柜以及各类机电一体化装置里，圆形航空连接器承担着信号与小功率电源的可拆卸连接任务。GX16是现场使用频率很高的一类小型圆形连接器，公称安装螺纹约为M16，结构紧凑，针芯数量覆盖2针到多针，其中5针规格常用于多路开关量信号、传感器反馈线、低压供电回路以及设备内部模块之间的快速对接。

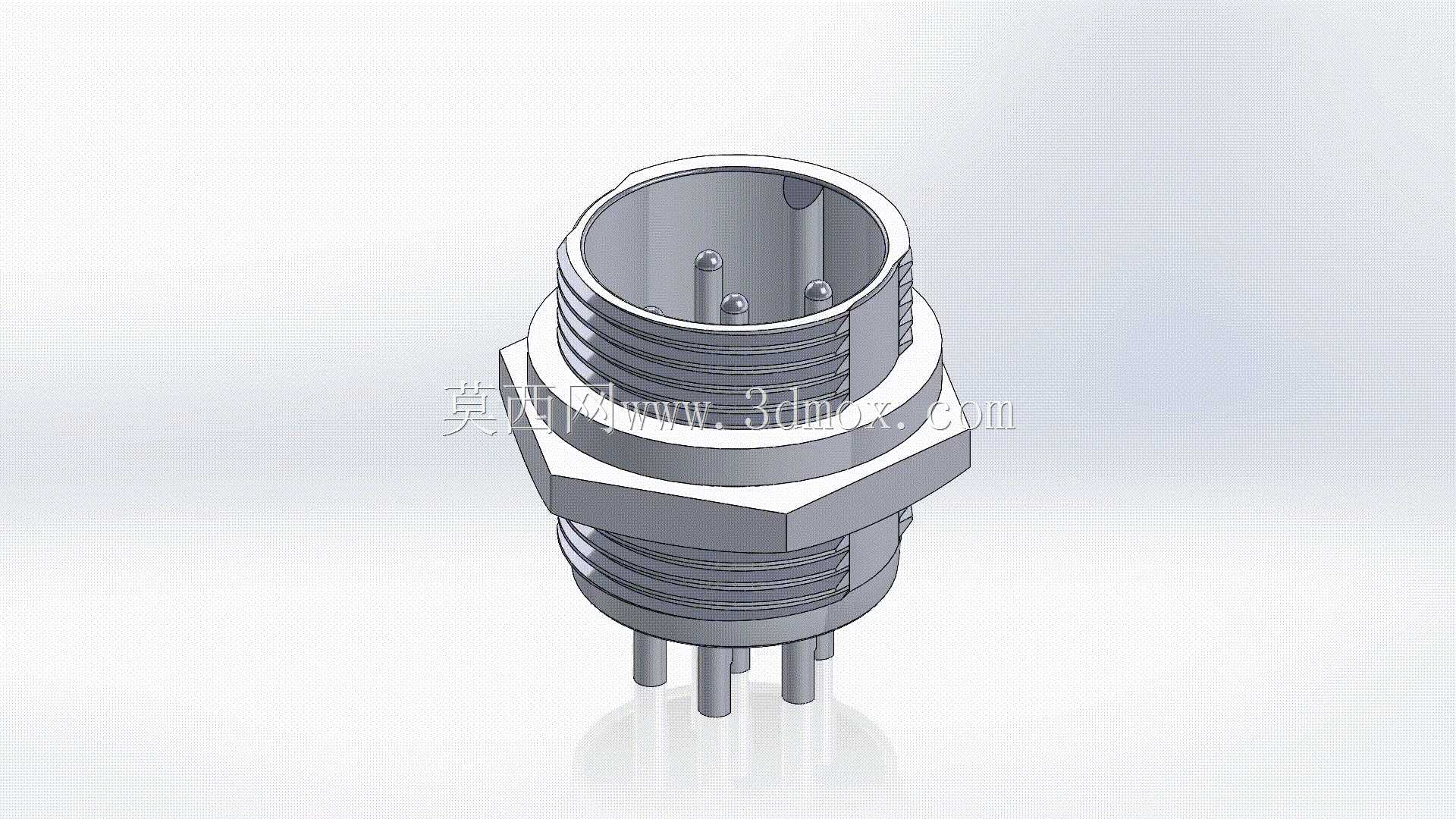

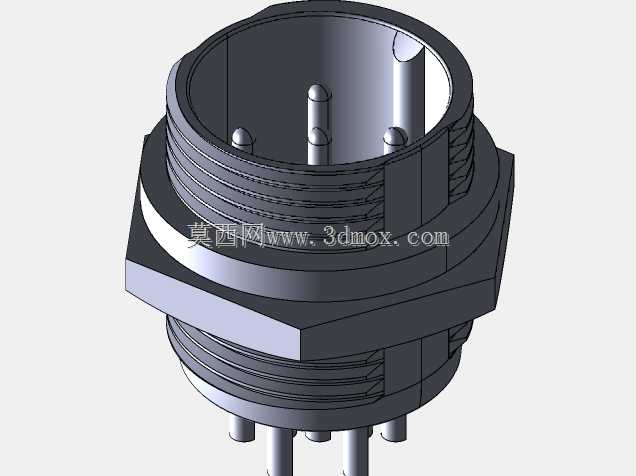

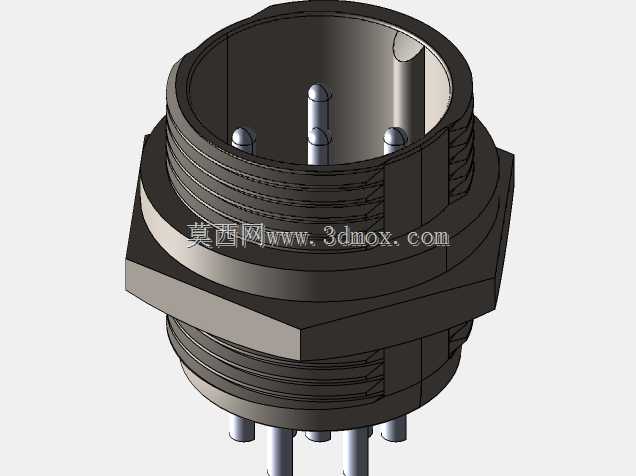

　　从模型呈现的插座本体来看，零件采用前后贯通的金属壳体作为主体，外壳中部设置六角锁紧面，便于在面板开孔后用螺母从背面压紧固定；壳体前后两段均带有外螺纹，前段用于与配对插头的滚花螺帽旋合，后段则用于穿装面板并配合锁紧螺母。六角面的存在不是装饰特征，而是装配边界中的关键受力部位，扳手可以直接作用于该面，避免安装时壳体随插头旋紧而转动，也能在维修拆卸时提供可靠夹持位置。

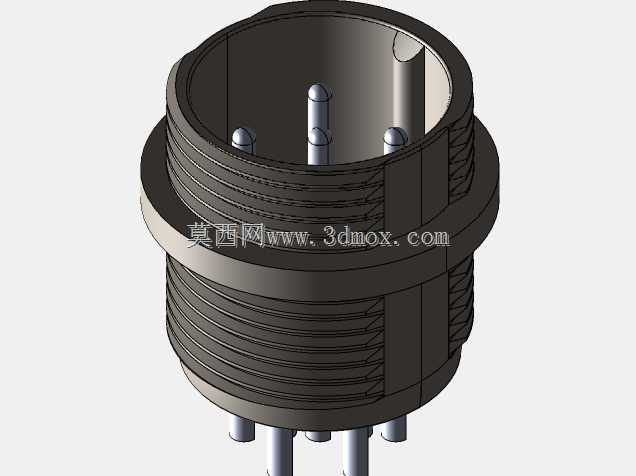

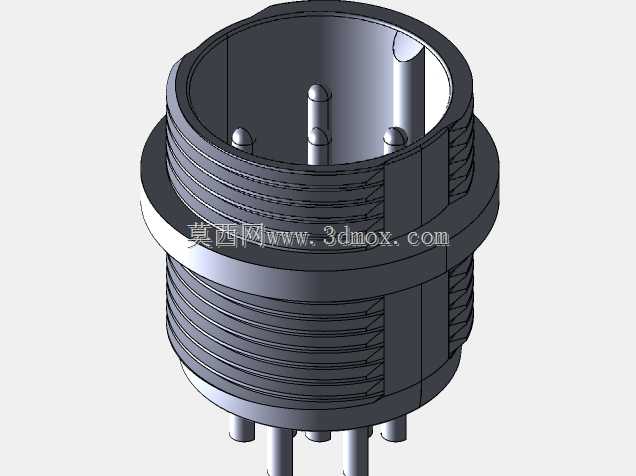

　　前端插孔腔内部可以看到五根沿圆周分布的接触件，针位围绕中心轴线排布，接触件末端伸出壳体尾部，用于焊接导线或与线束压接。针芯之间由绝缘基座隔开，绝缘件既确定各接触件的相对位置，也保证相邻导体之间的爬电距离和电气间隙。圆形多针布局的优势在于插头与插座对接时只需沿轴向推入，再通过螺纹锁紧即可完成连接，相比矩形接插件，它对径向偏差的容忍度更好，外壳金属件还能提供一定的屏蔽与机械防护能力。

　　这类连接器通常安装在设备面板、钣金外壳或小型控制盒上。面板设计时需要关注壳体穿装直径、六角面外形尺寸、尾部接线空间以及插头旋合后的伸出长度。若面板外侧还要布置护罩、线槽或门板，必须预留插头螺帽旋转和人手操作的空间；尾部接线区则要留出导线弯折半径，不能让线束在盖板合拢后直接压在焊杯上。对于振动较大的设备，螺纹锁紧结构比普通卡扣式接插件更稳妥，旋合后插头不易因拉扯或冲击松脱。

　　建模时需要把金属壳体、绝缘基座、接触件和安装螺纹之间的层次关系表达清楚。壳体外螺纹不能只做成视觉纹理，实际选型和干涉检查中要依据螺纹大径、螺距和有效旋合长度判断配对件能否正常装配；六角面到前后螺纹段的台阶位置决定了面板贴合面和密封或垫圈布置区域；尾部插针长度则关系到焊接操作空间和外壳内部避让。五根接触件的位置应按标准针位布置，保证插头具有防误插和定向对接能力，若模型中针位角度错误，打印出工程图或用于工装设计时会直接导致线束相序混乱。

　　从使用场景看，5针配置并不追求大电流传输，而更适合控制信号与低压电源混合连接。例如两针可用于直流电源正负极，其余针位传递启动、停止、到位、报警等开关量信号；在小型测试仪器上，也可用于外接传感器、脚踏开关或手持操作盒。由于连接器需要反复插拔，设计人员在整机布线时通常会把插座固定在不易受撞击的位置，并让线束留有少量裕量，避免插针受到侧向拉力。

　　该结构的外形边界较为明确：轴向由前端插口、中部六角法兰和尾部插针组成，径向最大轮廓集中在六角面与螺纹区域。进行机柜布局时，不能只按圆柱直径开孔，还要核对六角面或锁紧螺母的对边尺寸，以及插头插入后前方所需的插拔空间。若多只连接器并排布置，相邻中心距应保证扳手或手拧螺帽互不干涉；若设备外壳较薄，还需通过垫圈、防松螺母或点胶处理提高连接可靠性。

　　整体而言，这款GX16五针插座模型适合用于电气面板布置、接插件选型校核、线束装配演示以及设备三维布局。它的价值不在于复杂曲面，而在于安装关系、针位定义、螺纹配合和接线空间这些容易在实际设计中被忽略的细节。把这些边界条件在三维阶段确认清楚，后续加工面板、编制线束和现场维护都会减少很多返工。
