汽轮机涡轮叶片组三维结构设计模型

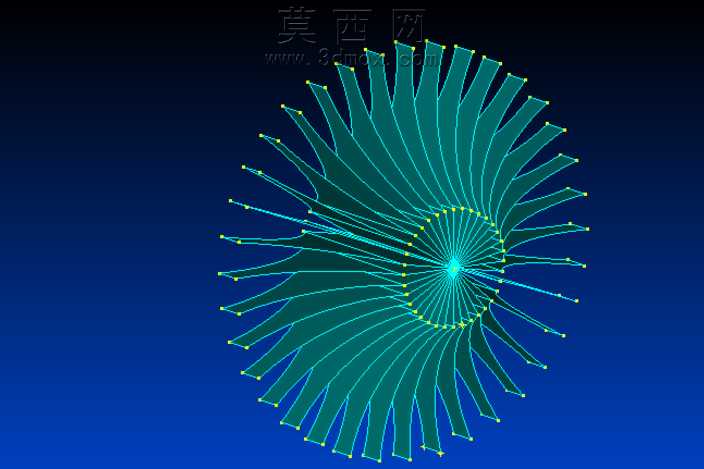

本模型为汽轮机核心做功部件涡轮的全参数化三维结构模型，建模过程严格遵循汽轮机通流部分气动设计准则，以回转类特征为基础搭建整体框架。首先通过草绘确定轮盘的基准回转轮廓，以中心轴线为旋转轴生成轮盘基体结构，精准控制轮盘的轮毂厚度、轮缘定位尺寸与中心安装孔的配合公差，保证后续与主轴装配的同轴度要求。叶片部分采用沿周向阵列的布局逻辑，先完成单个动叶片的型线构建：依据气动载荷分布规律绘制叶根到叶顶的变截面型线，通过放样融合命令生成完整叶片实体，叶身部分做了符合流体动力学的扭向优化，从根部到顶部的安装角平滑过渡，减少气流沿叶高流动的二次流损失；叶根采用枞树型榫头结构，精准绘制榫头的定位齿形与锁紧卡槽，保证叶片与轮缘榫槽的装配贴合度。完成单个叶片建模后，以轮盘中心轴线为阵列基准，按照设计的叶片数量做圆周整列，阵列过程中严格控制每个叶片的周向安装角度偏差，保证整圈叶片的动平衡精度，避免高速运转时产生额外振动载荷。模型对叶片前缘、尾缘做了微小圆角过渡处理，既还原实际加工的工艺特征，也避免锐边在仿真分析中产生应力奇异问题；轮盘表面的减重槽、平衡孔结构均按照实际设计参数还原，平衡孔沿周向均匀分布在轮盘靠近轮毂的位置，用于平衡转子运转时的轴向推力。渲染阶段采用深蓝色渐变背景突出涡轮主体结构，以青绿色半透明线框叠加实体显示的方式，清晰展现叶片的排布规律与内部流道轮廓，黄色端点标记清晰呈现每个叶片的叶顶位置与阵列分布特征，直观体现涡轮周向结构的对称性。材质设置上，轮盘与叶片基体赋予高温合金钢材质属性，调整金属材质的反光度与粗糙度，模拟汽轮机转子实际的金属质感，线框显示部分调整透明度参数，既不遮挡实体结构，又能清晰展现叶片的型线走向与层叠关系。整体建模过程兼顾结构准确性与工艺合理性，完整还原了汽轮机涡轮的核心结构特征，可用于气动性能仿真、结构强度校核、装配干涉检查等工程场景，也可作为透平机械结构教学的直观演示模型，帮助理解涡轮做功部件的结构逻辑与设计要点。
