船舶三叶螺旋桨结构设计教学演示模型

　　在船舶动力推进系统的设计环节中，螺旋桨作为核心做功部件，其叶型参数、曲面精度直接决定整船的航行效率、振动水平与噪声表现，不少刚接触船舶动力设计的结构工程师，往往容易在桨叶的螺距分布、侧斜角度、纵倾参数的匹配上出现偏差，要么出现推进效率达不到设计值，要么在额定转速下引发船体共振，这套船用螺旋桨的演示模型，正是针对这类入门设计痛点搭建的教学参考载体。

　　从实际应用场景来看，这类三叶结构的螺旋桨适配范围覆盖内河小型作业船、近海休闲游艇、港内拖轮等多种民用船舶，核心作用是将主机输出的轴系旋转扭矩转化为轴向推进力，通过桨叶曲面与水流的相互作用，推动船体克服航行阻力完成行进、倒航等动作。不同于竞速类船舶使用的高盘面比多叶桨，三叶桨的结构平衡了制造难度、推进效率与维护成本，是中小吨位船舶中应用占比最高的螺旋桨结构形式。

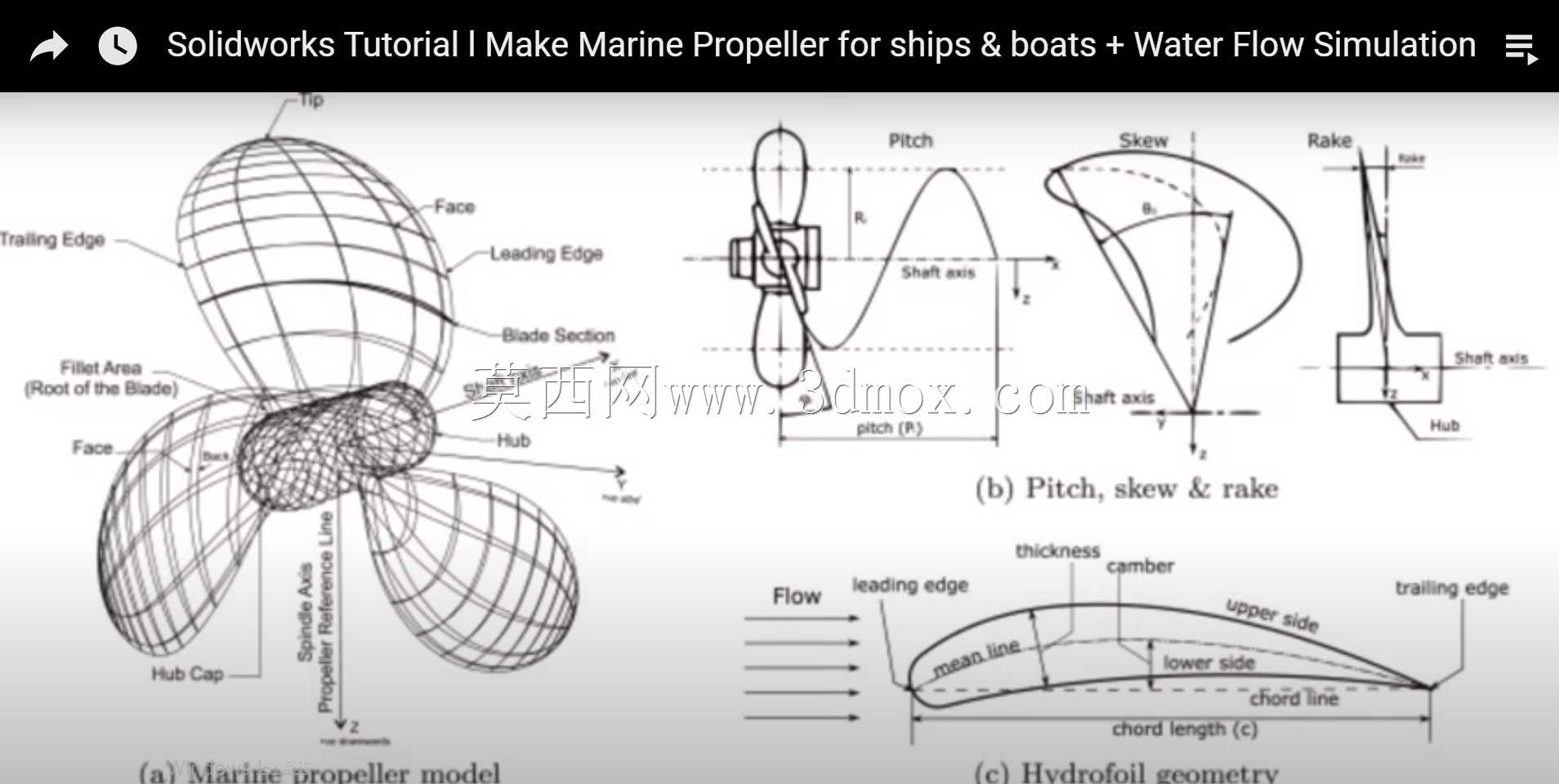

　　模型的设计思路完全遵循实船螺旋桨的正向设计逻辑展开，首先以桨毂为定位基准，确定螺旋桨的旋转轴线，再依次定义每个截面的螺距值——也就是桨叶旋转一周在轴向前进的理论距离，不同半径位置的螺距并非固定值，从叶根到叶梢会根据伴流分布做非线性调整，避免叶梢位置出现空泡剥蚀。同时模型中明确标注了侧斜参数，也就是桨叶轮廓在周向相对于母线的偏移量，合理的侧斜设计可以让桨叶进入伴流场的过程更平缓，大幅降低桨叶表面的压力脉动，减少轴系承受的交变载荷，延长尾轴密封件与轴承的使用寿命。纵倾参数也就是桨叶母线相对于轴线垂直面的倾斜角度，在模型中也做了清晰的结构体现，合适的纵倾可以调整桨叶的压力中心位置，优化轴系的受力状态，同时减少螺旋桨与船体尾部结构的间隙要求，提升尾部舱室的空间利用率。

　　从外形尺寸与安装边界来看，模型以桨毂端面为安装基准面，桨毂中心设置与尾轴配合的锥孔与键槽结构，安装时需要保证桨毂端面与尾轴轴线的垂直度公差，避免运转时出现偏心振动。桨叶的轮廓从叶根到叶梢逐步减薄，叶根位置做了大圆角过渡与桨毂连接，避免应力集中引发的桨叶断裂故障，叶梢位置与船体外壳、舵叶之间需要预留足够的安全间隙，防止船舶在波浪中航行出现结构变形时，桨叶剐蹭船体或舵系造成结构损坏。模型中还附带了桨叶截面的翼型结构展示，每个半径位置的截面都采用了适合船舶伴流场的水动力翼型，标注了厚度分布、拱度位置、导边与随边的圆角处理要求，导边也就是桨叶旋转时首先接触水流的边缘做了小圆角钝化处理，避免杂物缠绕或水流冲击造成的边缘缺损，随边也就是水流离开桨叶的边缘做了薄化处理，减少水流脱离时的涡流损失，提升推进效率。

　　在结构设计的细节处理上，模型还原了实桨的桨帽结构，也就是桨毂前端的整流帽，这个部件的作用是梳理桨毂前方的水流，减少桨毂位置的涡流阻力，同时避免水中的杂物缠绕在桨毂与尾轴的连接位置。整个模型的曲面构建完全遵循螺旋面的生成逻辑，每个截面的定位都严格对应半径、螺距、侧斜、纵倾四个核心参数，没有出现曲面扭曲、截面错位的问题，对于刚接触螺旋桨设计的工程师来说，可以通过拆解模型的参数逻辑，快速理解螺旋桨从二维翼型到三维曲面的生成过程，掌握不同参数调整对螺旋桨水动力性能的影响规律，避免在实际设计中出现参数匹配错误的问题。

　　在实际的工程选型过程中，这类三叶螺旋桨的参数匹配需要结合船体的阻力曲线、主机的额定转速与功率、尾轴的直径与安装位置综合确定，不能直接套用现成模型的参数，比如航行于浅水区域的船舶，需要适当加大桨叶的盘面比，降低单位面积的桨叶载荷，减少浅水效应带来的效率下降，而航行于开阔深水区域的船舶，可以适当优化叶型的拱度分布，进一步提升巡航状态下的推进效率。模型中展示的参数标注逻辑，可以帮助工程师快速梳理螺旋桨设计的参数链条，从基准定位到截面参数，再到安装配合边界，形成完整的设计思路，减少设计过程中的疏漏。
