第一人称视角竞速穿越无人机机身结构设计

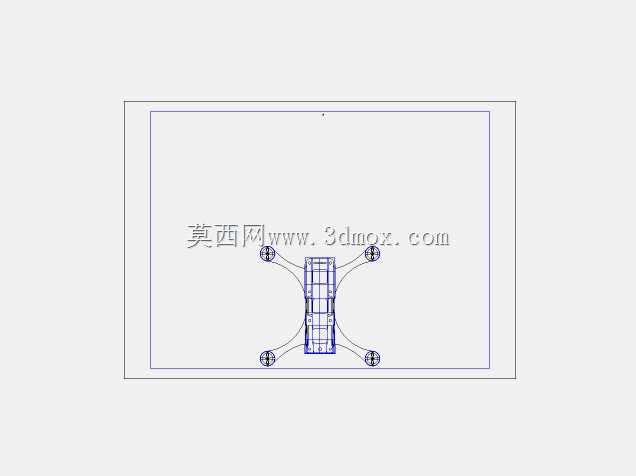

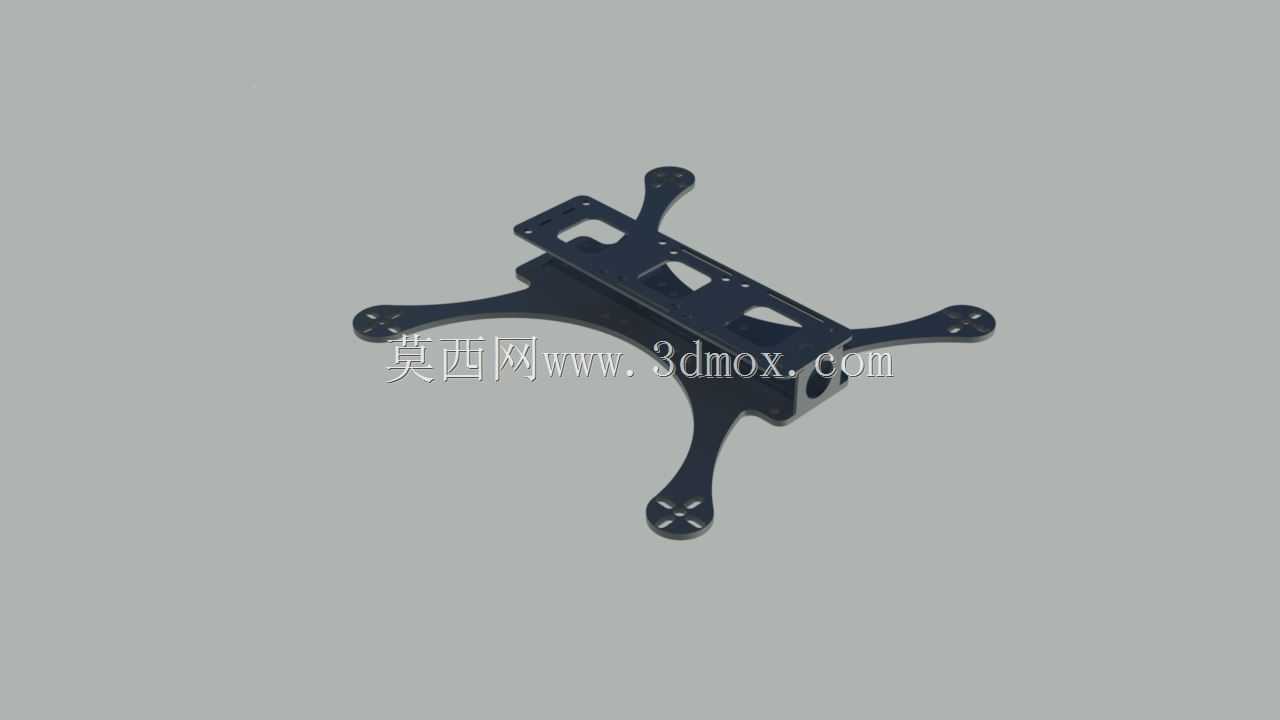

　　这套FPV竞速无人机的机身结构设计，核心围绕第一人称视角穿越飞行的实际使用场景展开，区别于常规航拍无人机的慢节奏作业需求，这类设备主要应用于竞速赛事、复杂地形穿越拍摄、低空特技飞行等场景，对机身的抗冲击性、重量控制、动力布局合理性都有极高的要求。设计初期首先明确了动力单元的安装边界，四个机臂采用对称X型布局，这种布局在竞速飞行中能获得更均衡的动力响应，不管是横滚、俯仰还是偏航动作，四个无刷电机的出力差都能更线性地传递到机身，避免偏置布局带来的动作滞后问题。机臂与主体机身的衔接位置做了局部加厚处理，日常飞行中炸机是这类设备无法完全规避的情况，衔接位置的结构加强能大幅降低机臂断裂的概率，同时机臂末端预留了标准的电机安装孔位，

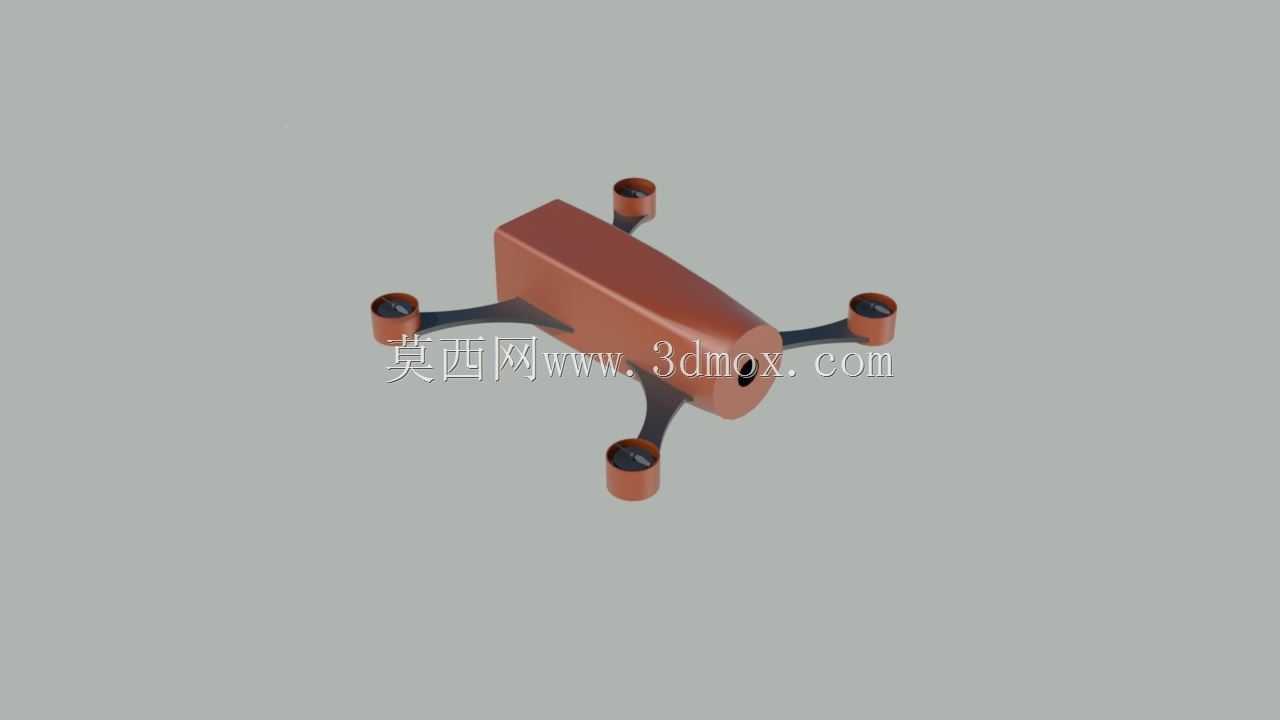

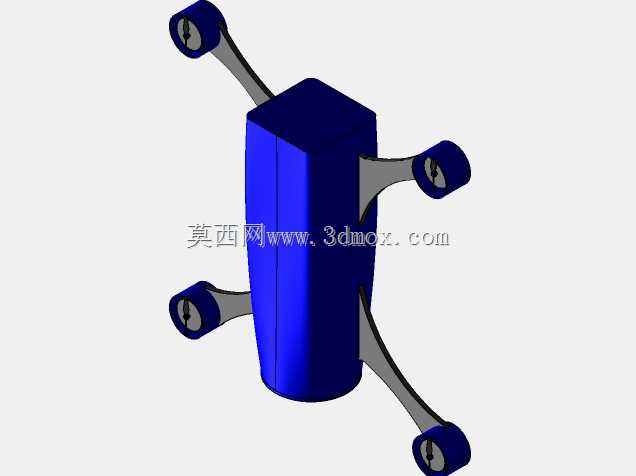

　　适配市面上主流的22系列竞速无刷电机，安装孔位的同轴度公差控制在0.1mm以内，避免电机安装偏斜带来的动平衡问题，减少飞行过程中的异常震动。机身主体采用流线型的一体化舱体设计，前部预留了FPV摄像头的安装位，安装角度可在15度到45度之间调节，适配不同飞行速度下的视角需求——高速竞速时大角度前倾能让飞手获得更充足的前方视野，慢速穿越拍摄时调小角度则能获得更平缓的画面。舱体内部的空间做了分层规划，上层放置飞控、图传发射模块，下层预留电池仓位置，电池仓的尺寸适配常见的4S竞速锂电池，同时设计了绑带固定槽，能在大机动飞行时避免电池移位带来的重心偏移。重心位置严格控制在四个电机形成的几何中心偏前2mm的位置，

　　这个偏移量是经过多轮飞行验证的最优值，既可以保证高速前飞时的机身姿态稳定，也不会让俯仰动作的操控手感变得迟钝。机身整体的外形做了切风优化，所有外露的棱角都做了圆弧过渡，减少高速飞行时的风阻，同时避免尖锐棱角在碰撞时直接碎裂。机臂的长度经过匹配计算，搭配5寸螺旋桨时，桨尖与机身主体的间隙保持在8mm以上，既不会因为间隙过大导致机身尺寸冗余，也能避免飞行过程中桨叶打到机身结构引发炸机。机身底部预留了图传天线、接收机天线的出线孔，出线孔位置做了橡胶护圈结构，避免长期飞行震动磨损天线外皮。考虑到日常维护的便利性，整个机身的上盖采用快拆结构，不需要完全拆解机身就能更换飞控接线、调整图传频道，维修更换部件的效率大幅提升。在结构强度校核阶段，

　　针对常见的碰撞受力方向做了局部加强，比如机头位置是炸机时最先接触障碍物的部位，内部增加了十字形的加强筋，在不增加过多重量的前提下提升抗冲击能力；机臂的截面采用椭圆形设计，相比圆形截面在相同重量下能获得更高的抗弯强度，应对飞行中的急停、转向带来的载荷完全足够。整个设计没有多余的装饰性结构，所有的外形设计都服务于飞行性能与结构可靠性，不管是用于日常的穿越飞行练习，还是参与专业的FPV竞速赛事，这套机身结构都能满足使用需求，同时预留的通用安装位也方便飞手根据自身习惯更换不同规格的电子设备，适配不同的飞行场景。
