机床用双侧可调式定位夹紧工装结构

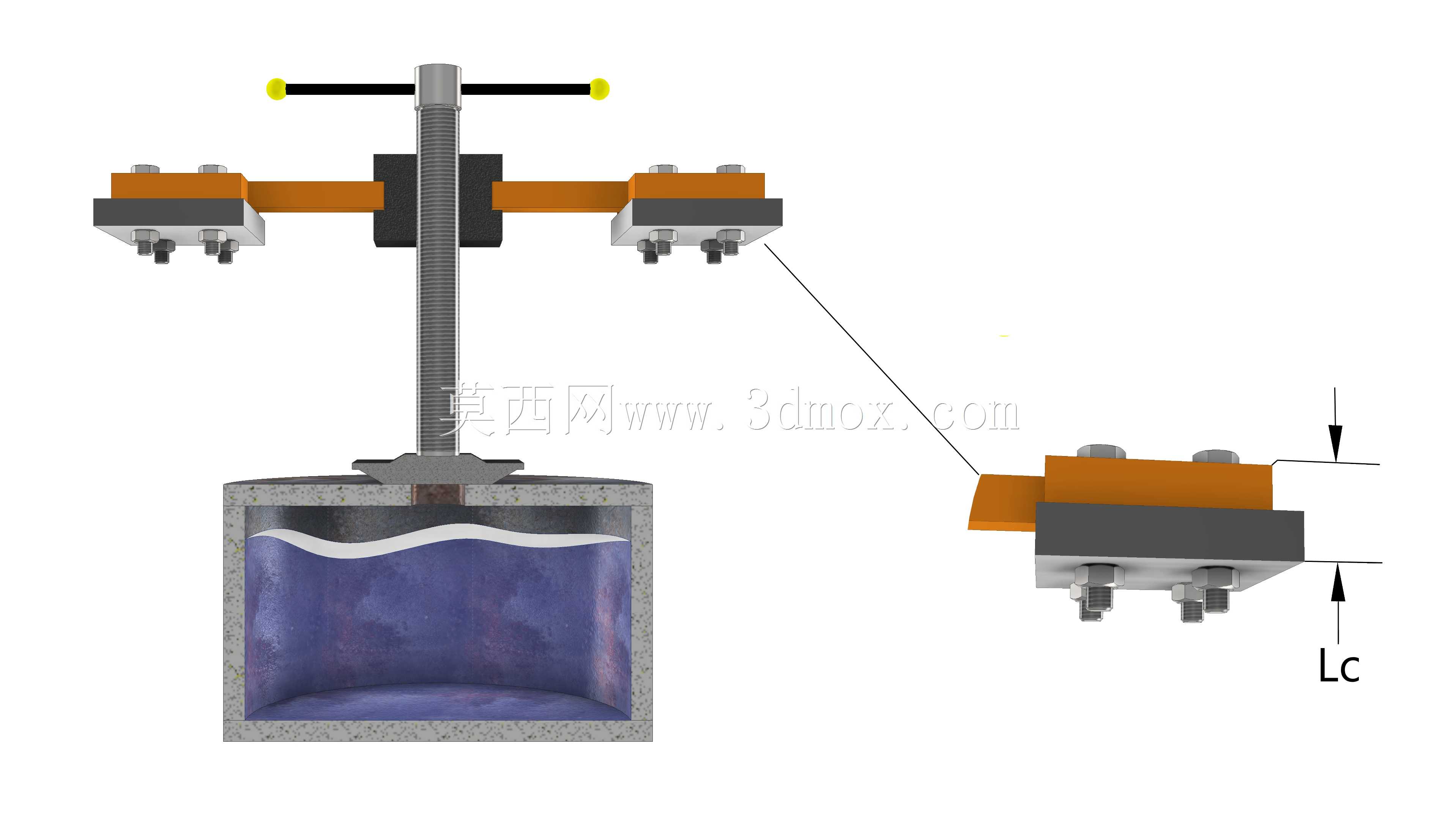

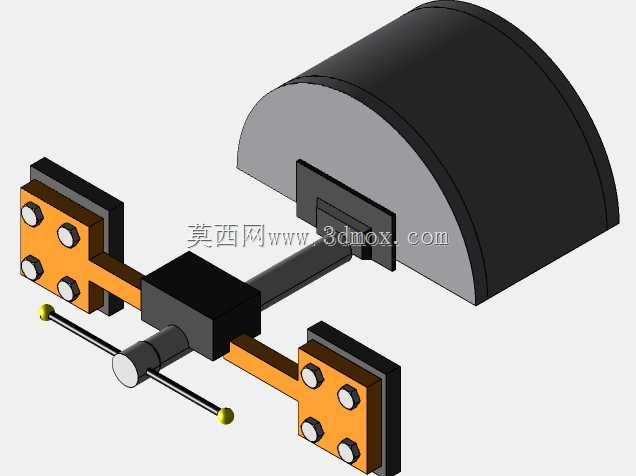

　　这套结构主要面向机床加工工序中的工件装夹定位场景，适配CA6140系列普通车床的辅助装夹需求，可在轴类、盘类异形件的二次加工工序中承担双侧同步定位与夹紧功能，解决传统三爪卡盘无法适配非对称异形工件装夹的痛点。从结构组成来看，整套装置以中部的滑动连接座为核心承载部件，连接座上方设置半圆弧面的靠模定位块，可直接贴合机床主轴侧的定位基准面，保证工装整体与机床主轴的同轴度误差控制在0.02mm以内，避免装夹偏差带来的加工尺寸超差问题。连接座两侧延伸出对称的橙色夹臂结构，夹臂与中部连接座之间采用燕尾槽滑动配合，可根据待装夹工件的宽度尺寸手动调整夹臂的伸出长度，调整行程范围为0-80mm，调整到位后通过夹臂端面的四个内六角紧固螺钉完成锁止，

　　防止加工过程中夹臂出现位移。夹臂的外端设置带绝缘缓冲垫的压接块，压接块表面做防滑网纹处理，夹紧时可增大与工件表面的摩擦力，同时避免硬质金属直接接触工件表面造成夹伤，针对有色金属类工件的装夹场景，还可在压接块表面更换聚氨酯材质的防护垫片，进一步降低装夹损伤概率。中部连接座的下方贯穿设置一根带球形端头的调节拉杆，拉杆两端伸出夹臂外侧，转动拉杆中部的偏心锁紧块即可带动两侧夹臂同步向中部收拢，实现对工件的快速夹紧，相比传统螺栓逐个锁紧的装夹方式，单次装夹耗时可缩短60%以上，适合小批量多品种工件的轮换加工场景。从安装边界来看，整套工装的最大外轮廓宽度为210mm，半圆弧定位块的半径为75mm，可直接适配CA6140车床主轴端的法兰安装尺寸，

　　安装时仅需将半圆弧定位块贴合主轴法兰的外圆柱面，通过连接座后侧的两个T型螺栓即可将整套工装固定在车床的中拖板位置，不需要对机床原有结构做任何改造，安装拆卸过程可在10分钟内完成，不会占用过多的机床换产准备时间。在实际加工应用中，这套工装可承担异形支架、偏心轴类零件的钻孔、车端面、铣槽等工序的装夹作业，装夹后工件的重复定位精度可稳定保持在0.03mm以内，能够满足IT7级加工精度的装夹要求。夹臂的结构设计采用了等强度梁的力学优化思路，在夹臂中部开设减重槽，在保证夹臂整体刚性满足切削载荷要求的前提下，将单组夹臂的重量降低了32%，减少了滑动调节时的操作阻力，同时也降低了工装整体的转动惯量，

　　在机床主轴带动工装做回转运动时可减少动平衡校正的工作量。调节拉杆的球形端头采用淬火处理，表面硬度达到HRC55-60，长期使用不会出现磨损变形，保证夹紧力的稳定传递，偏心锁紧块的锁紧行程设置为5mm，可适配一定尺寸范围内的工件公差，不需要每次装夹都重新调整夹臂的固定位置，进一步提升装夹效率。半圆弧定位块的贴合面经过精磨处理，表面粗糙度达到Ra1.6，与机床法兰贴合时可保证足够的接触刚度，切削过程中不会出现工装颤振的问题，可承受最大1500N的径向切削载荷，满足常规钢件、铸铁件的半精加工与精加工工序的装夹需求。针对不同的加工场景，夹臂上的压接块还可根据工件的外形更换V型块、平压块等不同形式的压头，拓展工装的适配范围，比如装夹轴类工件时更换V型压块可自动找正工件中心，装夹平板类工件时更换平压块可增大接触面积，降低工件的装夹变形量。整套结构的所有活动配合面均设置有润滑油槽，日常维护时仅需定期注入少量锂基脂即可保证滑动顺畅，无复杂的液压、气动元件，故障率极低，适合生产现场的长期连续使用，不需要额外配备动力源即可完成全部装夹操作，对于没有配备气动、液压装夹系统的普通车床来说，是成本极低且实用性极强的辅助装夹解决方案。
