商用电扒炉式平煎烤设备结构设计

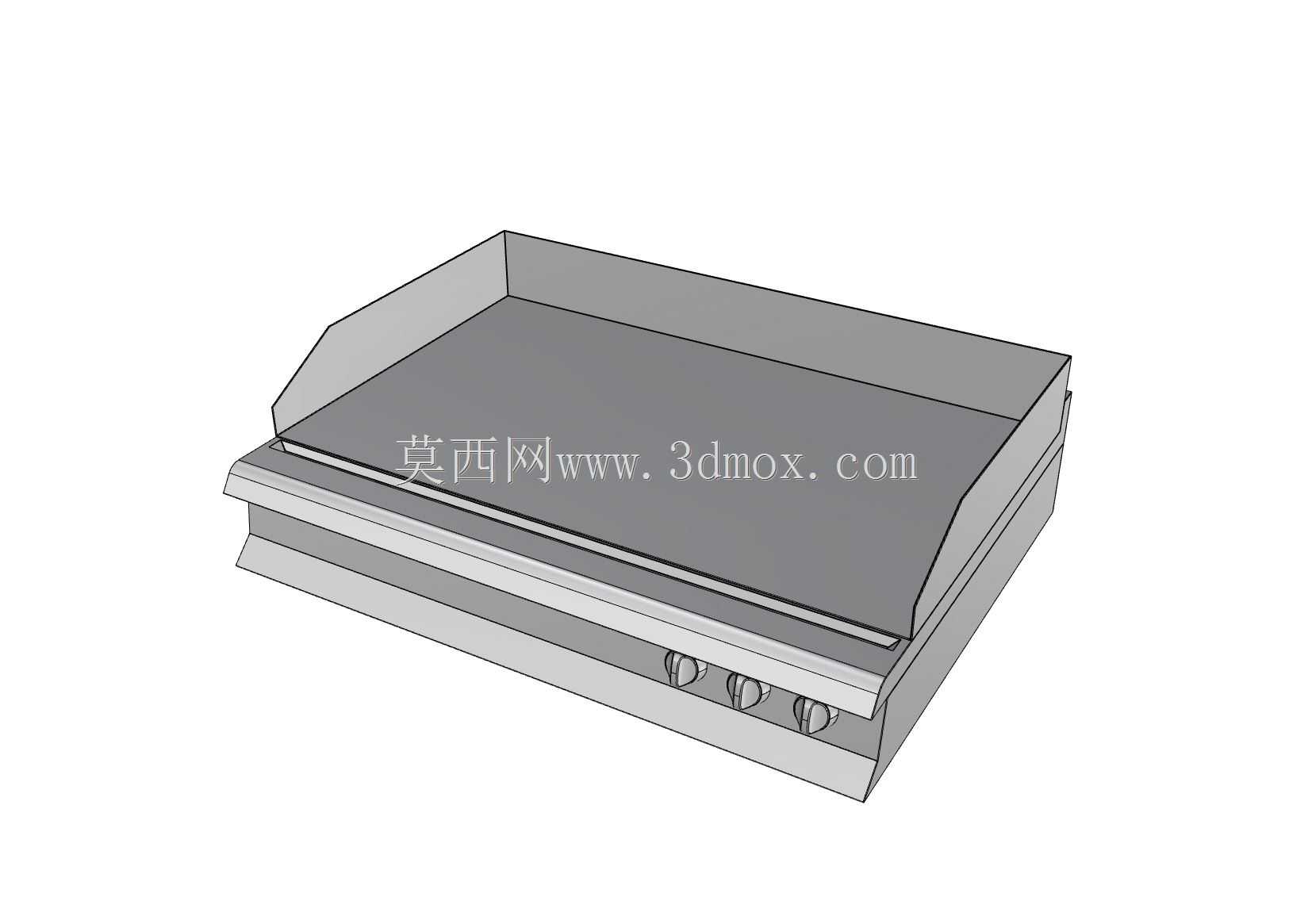

　　这款平煎烤设备的三维结构，核心面向连锁餐饮门店、街边小吃档口、单位食堂后厨的煎制作业场景，区别于家用小尺寸煎烤器具，整体采用全不锈钢钣金焊接成型的主体框架，适配后厨高频次、高油污的使用环境，所有外露棱边均做R3圆角倒钝处理，避免操作人员清洁、取放食材时被锐边划伤，符合商用餐饮设备的安全设计规范。设备核心作业面为整块冷轧钢板研磨成型的平煎盘，煎盘厚度控制在8mm，既保证加热过程中盘面温度均匀性，避免局部过热导致食材焦糊，又不会因板材过厚造成预热时间过长、能耗升高的问题，煎盘后侧与左右两侧设置高度120mm的挡油围边，围边与煎盘衔接处做满焊打磨处理，不存在清洁死角，煎制过程中溅起的油滴、食材残渣不会从后侧、侧部掉落至设备内部或台面上，

　　降低日常清洁的工作量。煎盘前侧设置倾斜导油槽，导油槽末端预留直径20mm的排油口，可对接通用规格的储油盒，煎制过程中产生的多余油脂会顺着盘面坡度自然流入导油槽，最终汇集到储油盒内，避免油脂在盘面堆积影响食材煎制效果。设备下部的控制区域，横向排布三个独立温控旋钮，分别对应煎盘左、中、右三个独立加热区段，每个区段可单独设置0-300℃的加热温度，实际使用中可根据不同食材的煎制需求分区控温，比如左侧区域高温煎制肉类、中间区域恒温煎制蛋类、右侧区域低温保温食材，提升单台设备的作业适配性，旋钮采用耐高温酚醛树脂材质，表面做防滑滚花处理，操作人员即使手上沾有油污也能稳定旋转调节，不会出现打滑问题。设备底部设置四个高度可调的橡胶支撑脚，

　　调节行程为15mm，可适配后厨不平整的操作台面，保证设备放置平稳，不会因台面倾斜导致煎盘内油脂流向偏移，同时橡胶材质可避免设备与不锈钢操作台直接硬接触，减少加热过程中产生的共振异响。从安装边界来看，设备整体宽度为600mm，深度为450mm，台面以上高度为220mm，放置时后侧需预留至少50mm的散热间隙，避免设备背部的散热口被墙面遮挡，造成内部温控元件过热损坏，左右两侧预留30mm的操作间隙即可，不需要额外预留过大的安装空间，适配多数小型餐饮档口局促的操作台布局。设备内部的加热管采用嵌入式铸铝结构，与煎盘底面完全贴合，相比普通裸露式加热管，热传导效率提升15%左右，同时加热管与外部钣金壳体之间填充20mm厚的硅酸铝保温棉，

　　减少热量向设备外壳传递，设备连续工作4小时以上，外壳侧面温度不超过45℃，避免操作人员误触烫伤。前部控制面板与内部电器腔之间设置隔热挡板，避免煎盘的高温传导至电器元件区域，延长温控器、接线端子的使用寿命，电器腔底部预留可拆卸的检修盖板，日常维护时不需要拆解整个设备外壳，仅需拧下检修盖板的固定螺丝即可对内部线路、加热管接线端进行检查维护。煎盘表面采用氮化处理，表面硬度达到HV500以上，长期使用不易被金属铲具刮花，同时表面不粘性能优异，煎制食材时不需要刷过多的食用油，降低食材的油脂含量，也减少清洁时的工作量。设备的整体结构没有复杂的传动部件，核心故障点集中在加热管与温控旋钮，零部件均采用商用厨电通用规格，后期更换维护不需要定制特殊配件，可大幅降低设备的全生命周期使用成本。在三维建模过程中，所有钣金件的折弯系数均按照1.5mm厚304不锈钢的实际加工参数设置，焊接预留量、装配间隙均控制在0.2mm以内，建模完成后可直接导出钣金展开图用于激光下料，不需要二次调整尺寸，装配体中所有旋钮、支撑脚、紧固件均采用标准件库调用，保证模型与实际加工零件的一致性，结构设计阶段就充分考虑了加工工艺性，所有折弯边均避免小于板材厚度的内R角，减少折弯加工时的废品率，焊接位置均设置定位止口，降低焊接组装时的对位难度，提升批量生产时的装配效率。
