单缸摆动式蒸汽机结构设计方案

　　单缸摆动式蒸汽机作为早期热能转换机械的典型结构，其核心应用场景覆盖教学演示、复古动力装置复刻、小型热能动力实验平台搭建等领域，在机械原理教学场景中，该装置可直观展示热能向机械能转换的完整流程，帮助学习者理解配气、动力输出、惯性储能等核心机械逻辑，在小型复古动力模型、科普展陈装置中，该结构凭借简洁的传动逻辑与直观的运动过程，具备极强的展示价值。

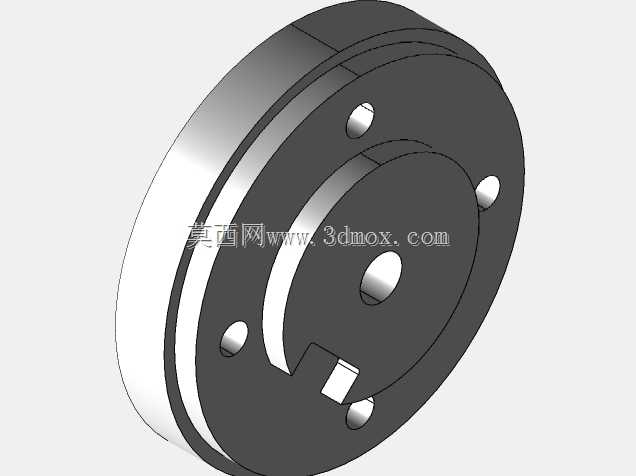

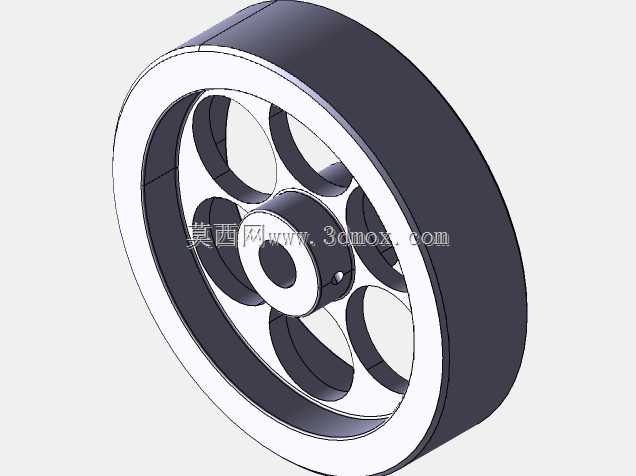

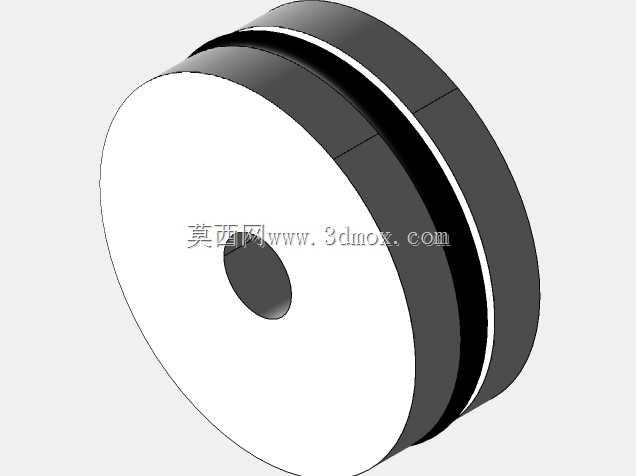

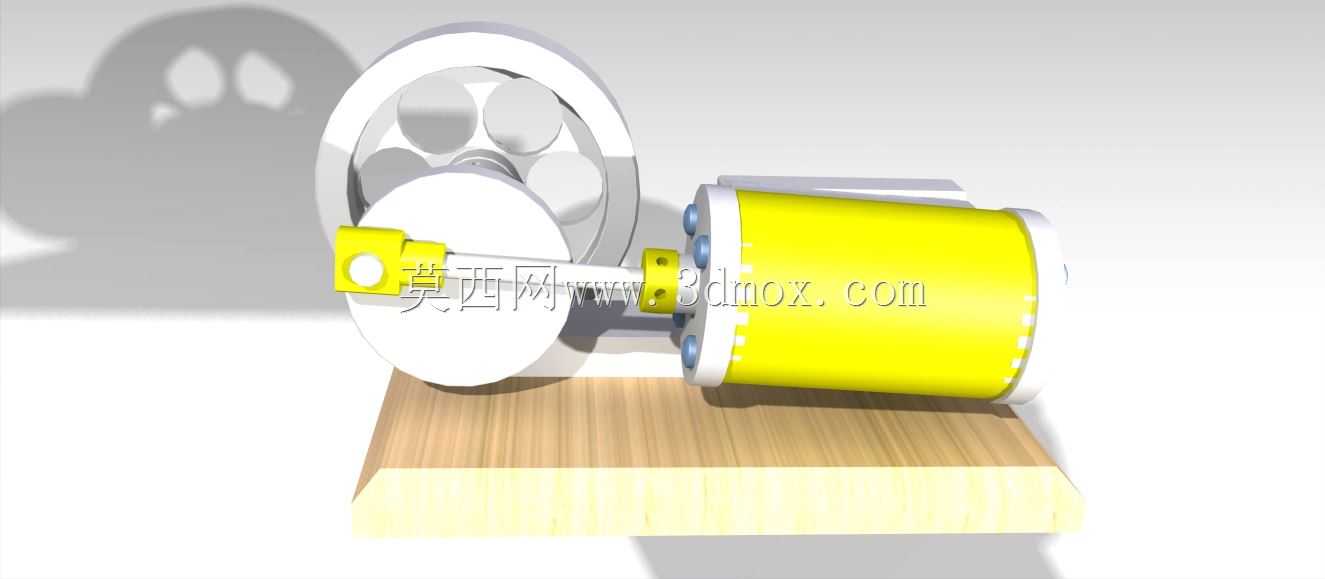

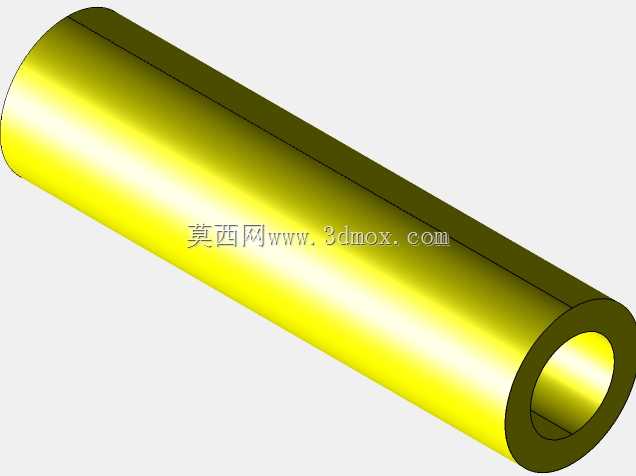

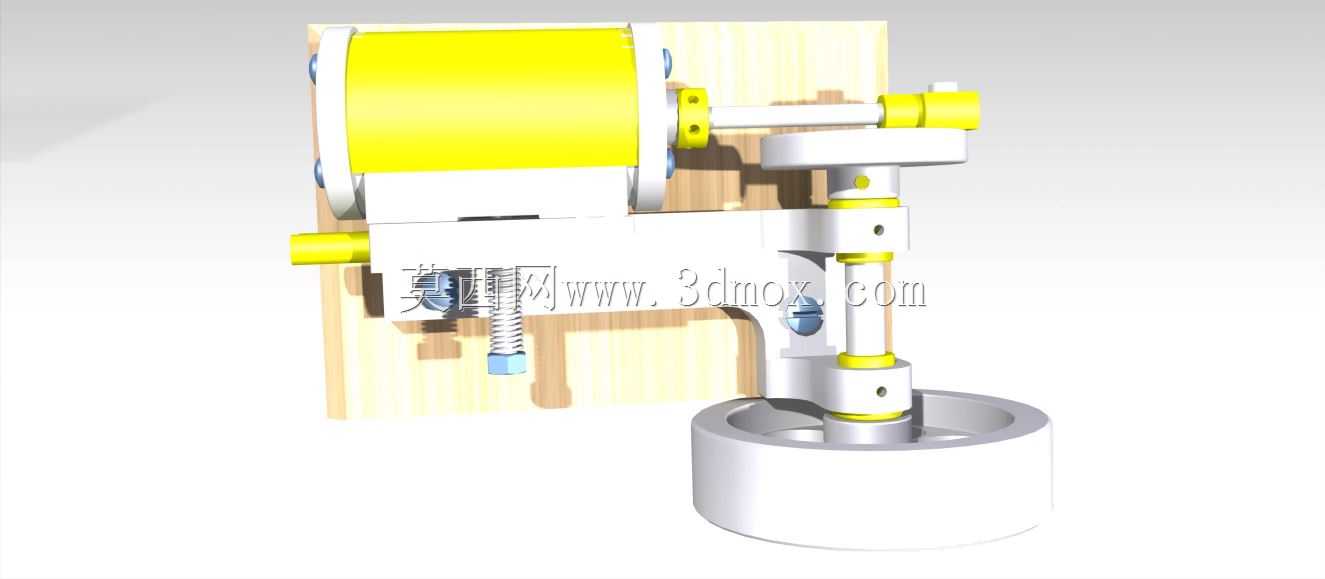

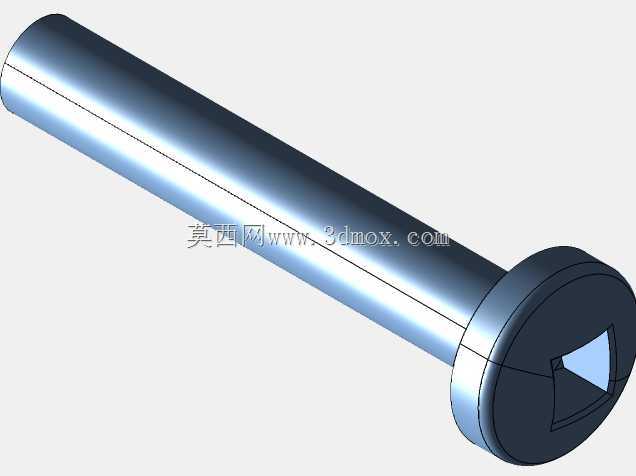

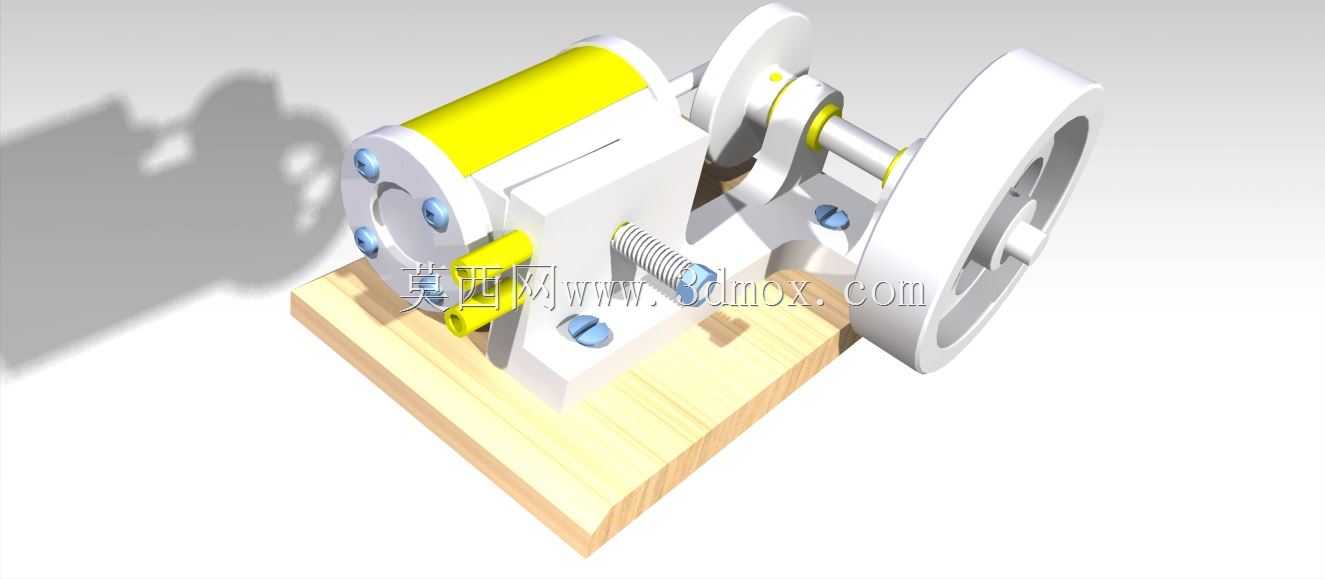

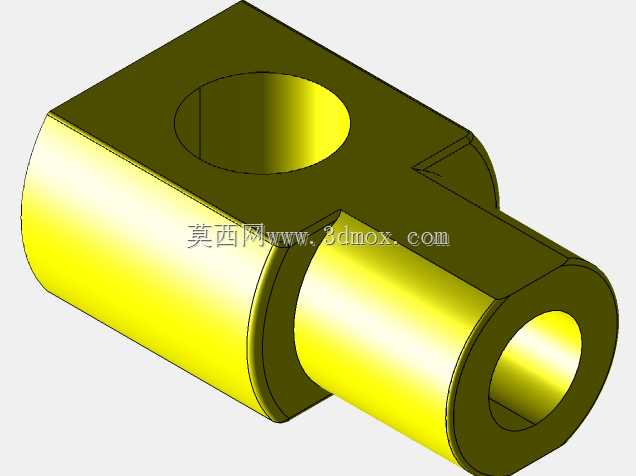

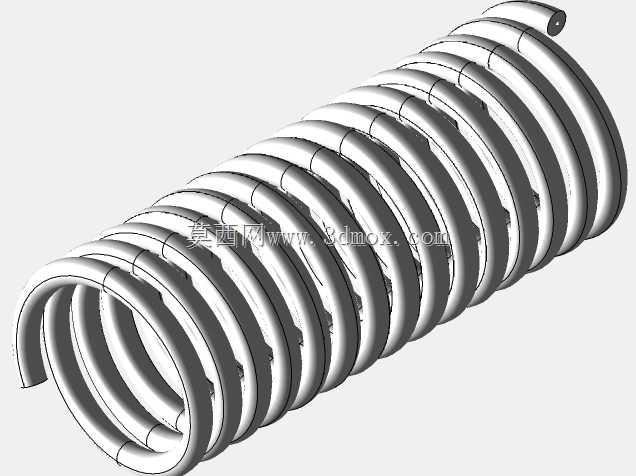

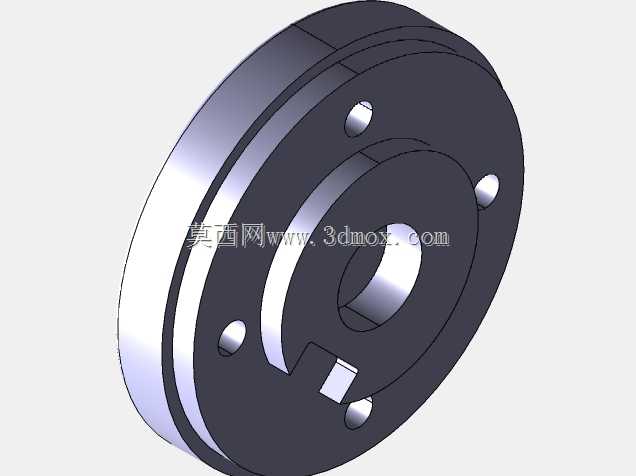

　　该设备的核心用途是通过蒸汽压力推动气缸摆动，直接将蒸汽的压力能转换为曲轴的旋转机械能，与传统带独立配气机构的蒸汽机不同，该结构取消了外置的气门连杆、凸轮配气组件，依靠气缸自身的摆动动作完成进排气的切换，大幅简化了整体结构，降低了装配与维护的复杂度。从功能特性来看，该装置的气缸采用铰接式安装结构，气缸体可绕铰接轴做小角度往复摆动，摆动过程中气缸上的进排气口与固定端的气道依次对齐，完成进气、膨胀做功、排气的完整工作循环，活塞直接与曲轴连杆连接，省去了十字头、滑动导轨等中间传动部件，动力传递路径更短，机械损耗更低。飞轮安装在曲轴输出端，依靠自身转动惯量储存做功行程的能量，带动曲轴顺利越过止点，保证输出轴转动的连续性，避免出现运转卡滞或转速波动过大的问题。

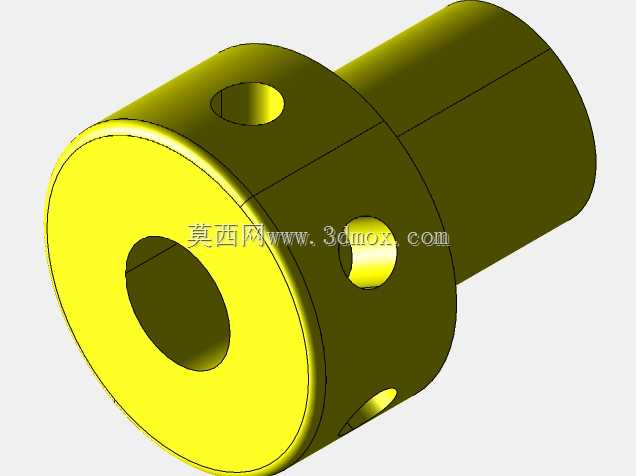

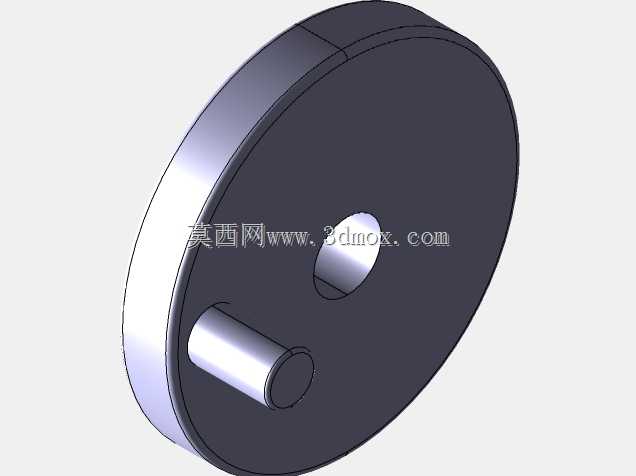

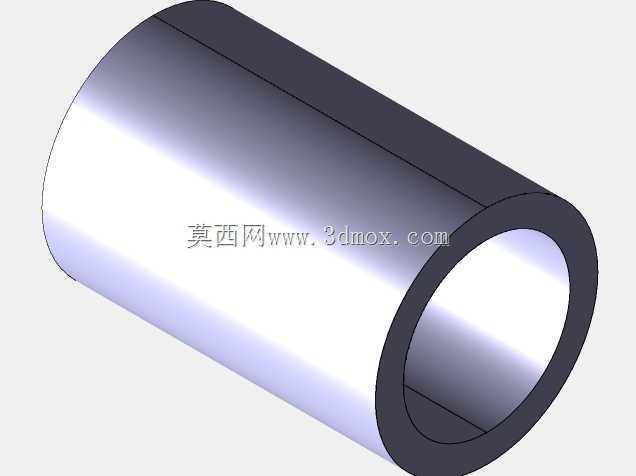

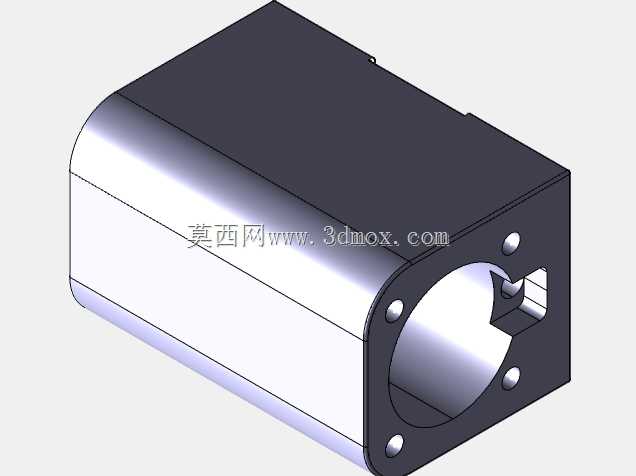

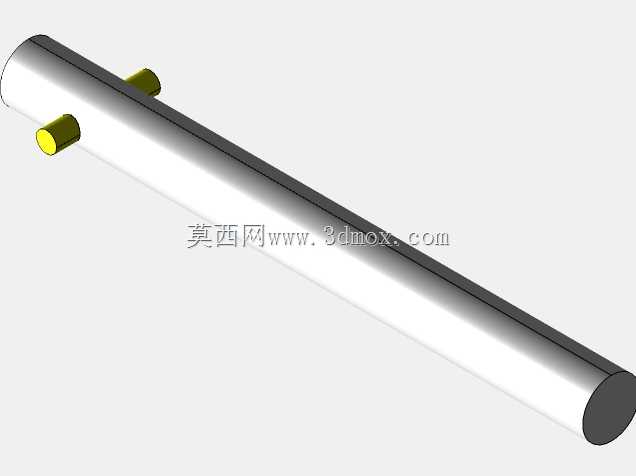

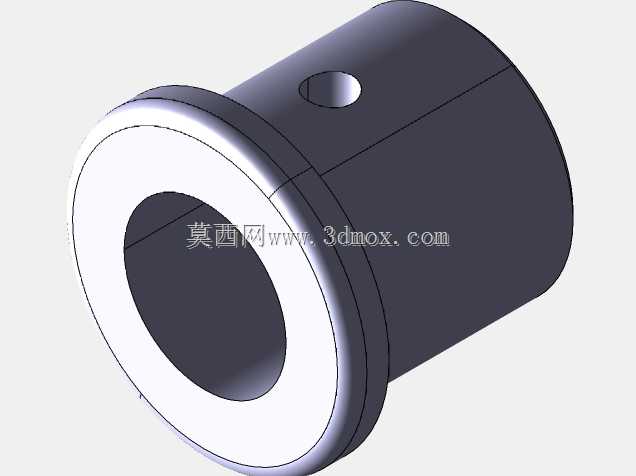

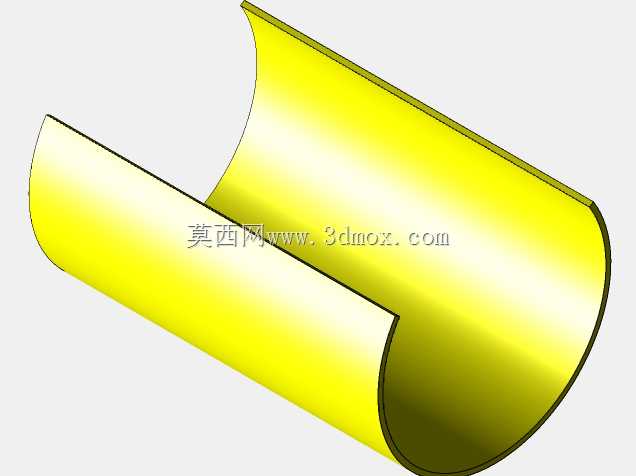

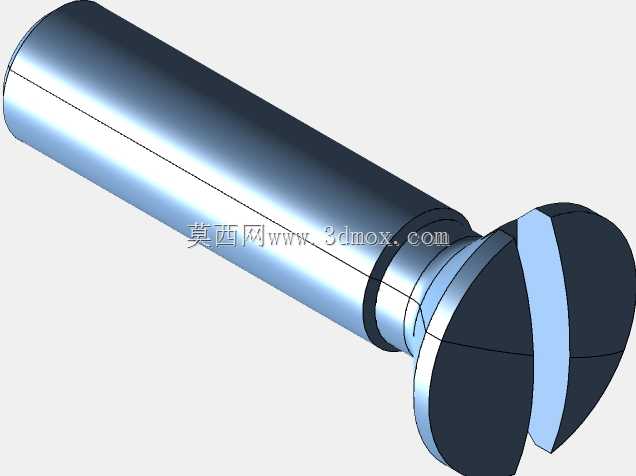

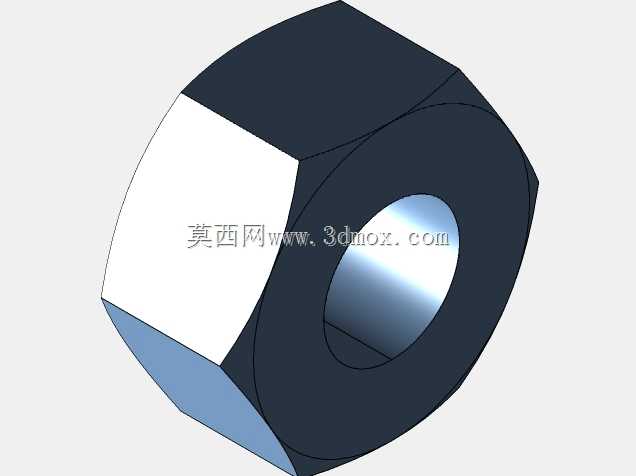

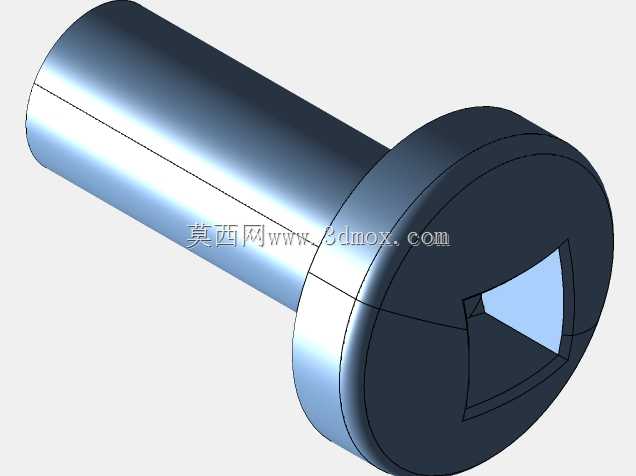

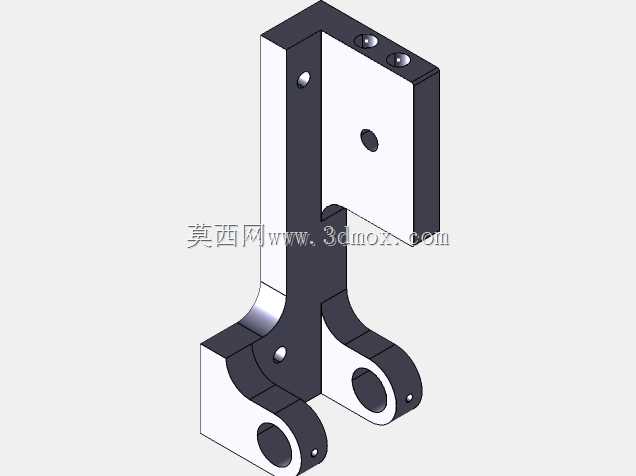

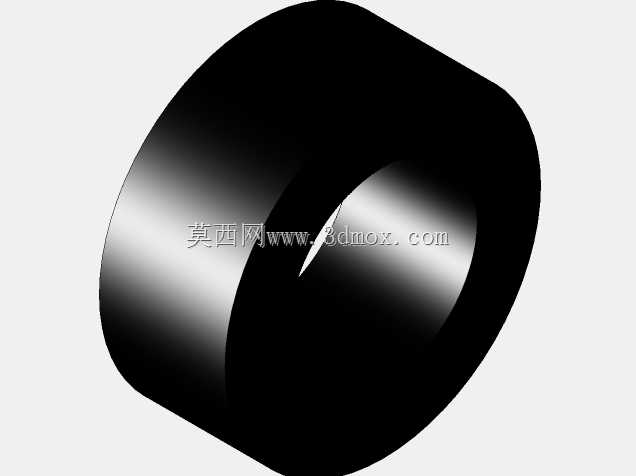

　　从设计思路层面，该结构优先考虑了零部件的加工工艺性与装配便捷性，气缸体采用方块式结构设计，安装面与铰接孔的位置度公差可通过普通铣削、钻削工序保证，无需复杂的专用工装；曲轴采用偏心轴结构，与连杆的配合面设置轴套降低磨损，铰接位置的密封采用常规O型圈即可满足低压蒸汽工况的密封要求，无需复杂的填料密封结构。底座采用木质或金属平板式结构，所有动力组件均通过螺栓直接固定在底座上，安装基准统一，装配时可先完成曲轴飞轮组件的固定，再依次安装气缸铰接座、气缸活塞组件，最后调整进排气道的对齐位置，整体装配流程无需复杂的位置度调整，适合小批量制作或教学场景下的组装实训。

　　从外形尺寸与安装边界来看，该装置整体采用紧凑型布局，主体动力部分的长宽尺寸控制在较小范围内，底座预留了足够的安装孔位，可直接固定在实验台或展陈台面上，输出轴端可直接连接小功率负载，比如小型发电机、传动演示机构等，安装时需保证曲轴的转动轴线与气缸铰接轴线的平行度，避免运转过程中出现别卡问题；气缸摆动的极限位置需设置软限位，避免摆动角度过大导致气道错位或密封件磨损；飞轮的安装需做动平衡校验，避免高转速下出现过大振动，影响装置的运转稳定性。

　　在实际使用场景中，该结构可适配低压饱和蒸汽工况，进汽压力无需过高即可实现稳定运转，由于没有复杂的配气机构，其故障点主要集中在铰接密封位置与活塞环位置，日常维护仅需定期检查密封件的磨损情况，及时更换老化的密封件即可保证长期稳定运行。对于结构设计从业者而言，该模型可帮助理解无专用配气机构的动力转换逻辑，掌握铰接式动力组件的公差配合设计要点，理解飞轮储能在往复式动力机械中的作用原理，也可作为小型热能动力装置的设计参考，拓展简化动力结构的设计思路。
