CA6140车床用带台阶法兰式安装座结构

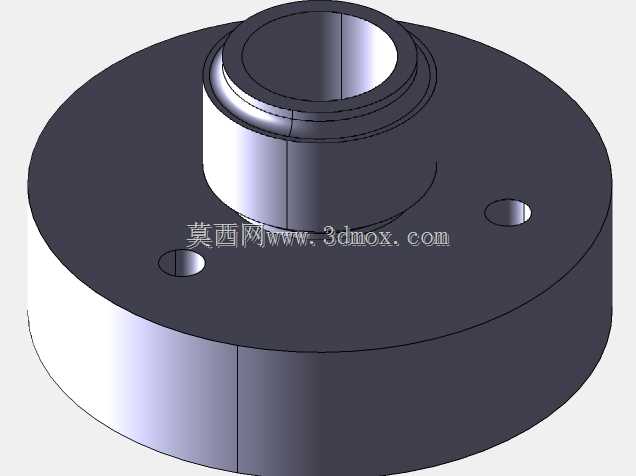

　　该零件属于CA6140普通车床的配套安装类结构件，在车床整体传动与部件定位体系中承担轴向定位、径向承载以及相邻部件的连接基准作用，日常加工场景中，这类带台阶的法兰座常被用于主轴端部辅具连接、进给系统支撑座定位、或是润滑管路的固定端基准，区别于通用标准法兰，这款零件的台阶凸台结构是为了适配车床对应安装位的沉孔公差，避免装配后出现轴向窜动，保证连接部件的同轴度要求。从结构设计逻辑来看，零件整体采用盘类回转体构型，底部为大直径法兰盘，盘面均匀分布两个安装通孔，孔位的中心距严格匹配车床床身对应安装螺孔的位置公差，装配时可通过内六角螺栓直接穿入孔位完成锁紧，无需额外加工调整垫片；上部的阶梯凸台做了多层直径递减的设计，最上端的内孔为通孔结构，

　　可用于穿过传动轴、管路或是定位销，凸台的外圆面做了高光洁度处理，装配时可与对应配合件的内孔形成间隙配合，保证拆装便捷的同时控制径向跳动量在车床允许的精度范围内。在实际加工建模过程中，这类盘类零件需要重点控制几个关键尺寸边界：首先是法兰盘的总厚度，这个尺寸直接决定了零件安装后与床身贴合面的间隙，过厚会导致相邻部件装配不到位，过薄则会降低连接刚性，在车床持续切削振动的工况下容易出现螺栓松动；其次是上部凸台的同轴度，以法兰盘下端面为基准面，凸台各段外圆的同轴度公差需要控制在0.02mm以内，否则装配后会出现传动件卡滞、运转异响的问题；另外盘面安装孔的位置度也需要重点管控，孔位偏移超过0.1mm就会导致装配时螺栓无法顺利穿入，

　　现场维修时往往需要铰孔修正，反而破坏原有安装精度。从应用场景延伸来看，这类结构不仅适用于CA6140车床，同系列的CA6136、CA6150普通车床的同类安装位也可通过调整尺寸参数直接复用结构逻辑，建模时采用回转特征加拉伸切除的方式即可完成主体构型，安装孔位可通过阵列特征快速生成，后续如果需要适配不同的安装需求，仅需要调整法兰盘直径、凸台高度以及内孔直径三个核心参数，不需要重构整体特征树，能大幅缩短同系列零件的改型设计周期。在车床实际运行过程中，这个零件需要持续承受切削过程传递的径向切削力以及传动系统的小幅振动，因此材质选型一般采用45号钢经调质处理，法兰盘面与凸台的衔接位置做了小圆角过渡，避免应力集中导致长期受力后出现开裂问题，

　　建模时这个圆角特征不能省略，很多新手建模时容易忽略过渡圆角，实际加工出来的零件在台架测试时往往会在应力集中位置最先出现疲劳裂纹。另外零件的下端面为安装贴合面，建模时需要保证该面的平面度公差，装配时该面需要与床身安装面完全贴合，如果平面度超差，螺栓锁紧后零件会出现轻微变形，导致上部凸台的同轴度被破坏，直接影响后续连接部件的运转精度。
