精密注塑成型模具三维结构设计

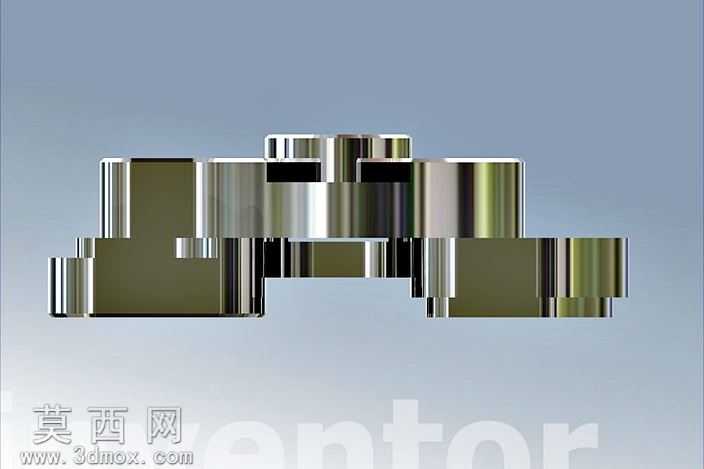

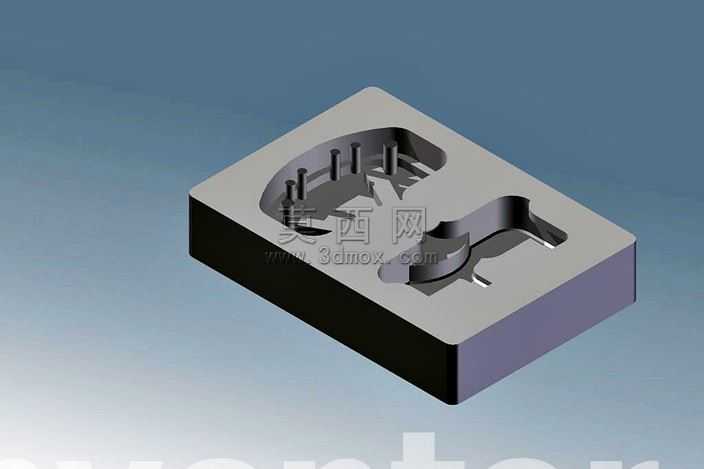

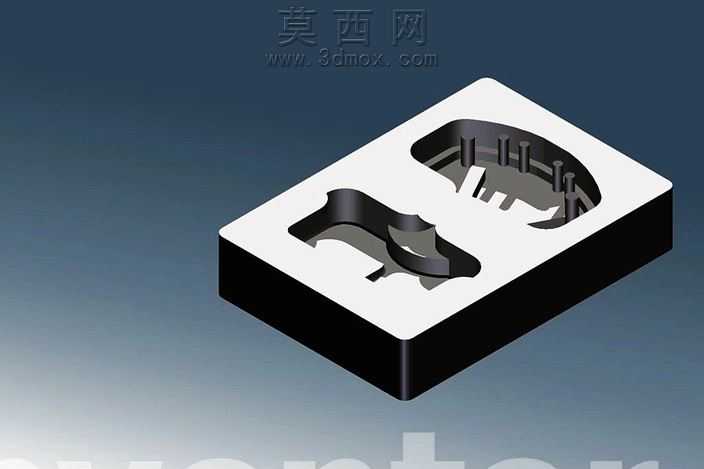

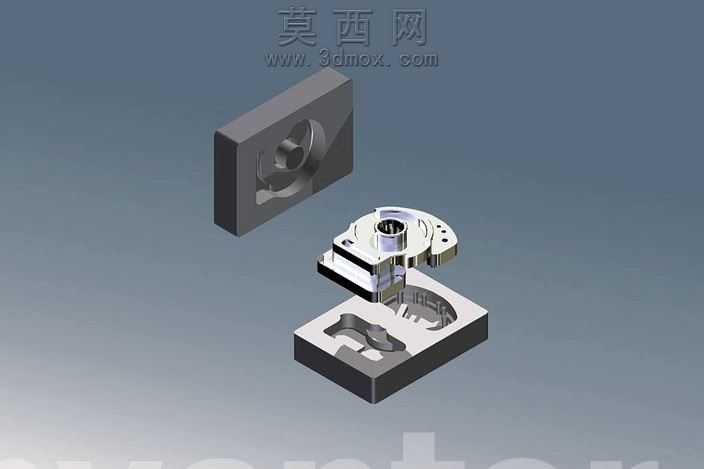

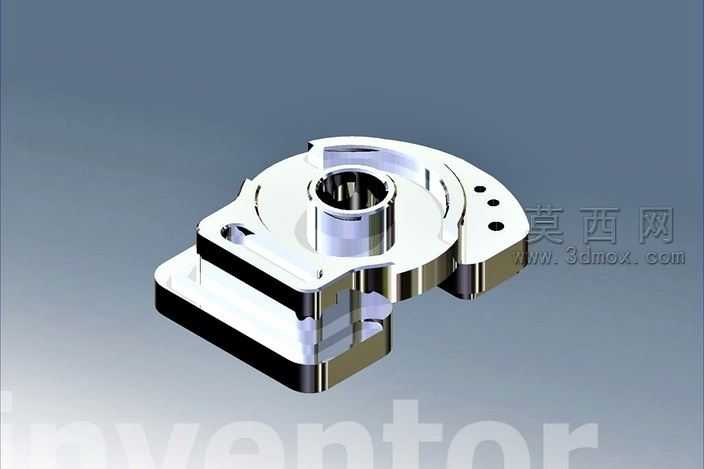

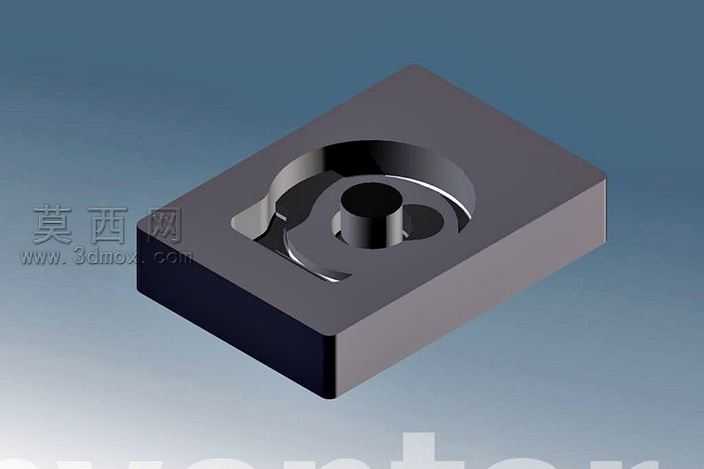

本套模具三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对成型零件、模架组件进行了1:1等比例还原，完整呈现了模具开合模状态下的装配关系。模型构建时优先完成分型面的创建与校验，通过对产品外观结构、拔模角度的逐一分析，精准分割出型腔与型芯成型区域，确保分型线贴合产品轮廓边界，避免后续成型过程中出现飞边、错位等缺陷。模型中对型腔的成型曲面做了顺滑过渡处理，所有圆角、倒扣结构均按照产品成型需求做了对应结构设计，型芯部分精准还原了产品内部的复杂腔体结构，对细小凸台、卡槽特征做了结构强化处理，保证模具零件的加工可行性与结构强度。模架部分采用标准模架结构搭建，导柱、导套的装配位置做了精准对位，开合模行程的预留空间符合注塑生产的实际作业需求，顶出机构的排布结合产品顶出受力点做了均匀分布设计，避免顶出过程中产品出现变形、顶白等问题。渲染阶段采用金属材质赋予模架与成型零件，还原了模具钢材的哑光金属质感，对型腔内部的抛光面做了高反光材质处理，区分出模具不同加工面的工艺特征，装配体采用爆炸视角呈现，清晰展示了上下模、成型镶件之间的配合关系，让查看者能够直观理解模具的整体装配逻辑与工作原理。设计过程中充分考虑了模具的加工工艺性，所有棱角位置均做了避空或者倒角处理，避免应力集中造成的零件开裂，同时对冷却水路的预留位置做了空间避让，保证后续水路设计能够均匀覆盖成型区域，提升注塑生产时的冷却效率，缩短成型周期。整套模型结构完整，装配关系清晰，无多余冗余特征，所有配合面均做了干涉检查，确保各零件装配时无错位、干涉问题，可直接用于模具设计参考、教学演示或者结构方案评审使用。
