CA6140车床配套泵用弯头法兰连接结构

　　在流体输送管路与泵体的对接场景中，法兰连接是应用最广泛的可拆卸刚性连接形式，这款适配CA6140车床冷却系统配套泵组的弯头法兰结构，主要承担泵出口与转向管路的刚性连接、密封承压功能，解决泵体出口与管路走向存在角度偏差时的对接需求，避免额外增加弯头配件带来的流阻增大、连接点泄漏风险升高的问题。从实际应用场景来看，这类带弯头结构的法兰常配套在机床冷却泵、小型给排水泵、化工输送泵的出口端，尤其是安装空间局促、管路需要从泵体侧方直接转向排布的工况下，一体式弯头法兰相比分体式法兰加弯头的组合，能减少两个密封端面，大幅降低介质泄漏概率，同时缩短轴向安装尺寸，给周边的阀组、管路固定支架留出更多操作空间。

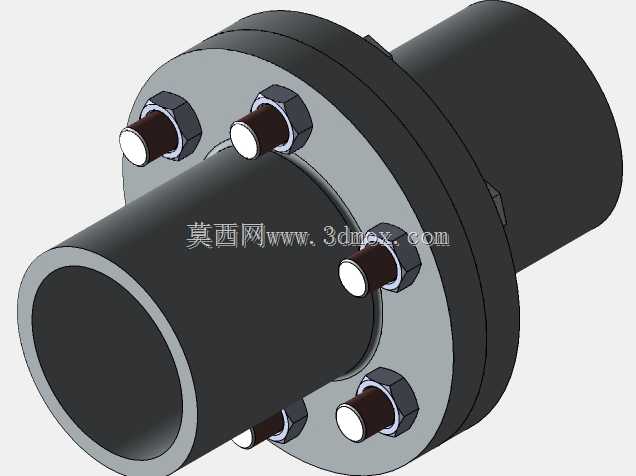

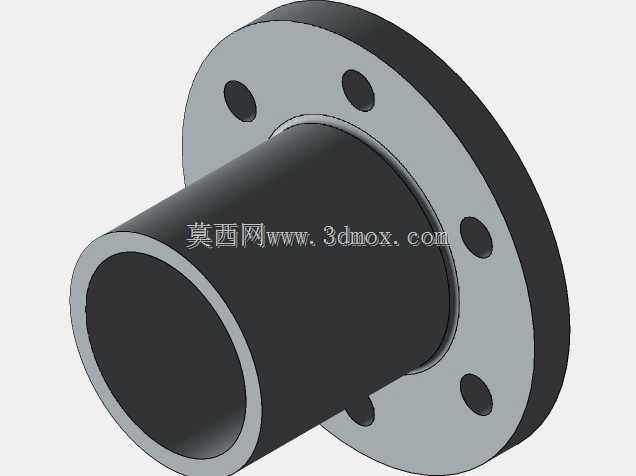

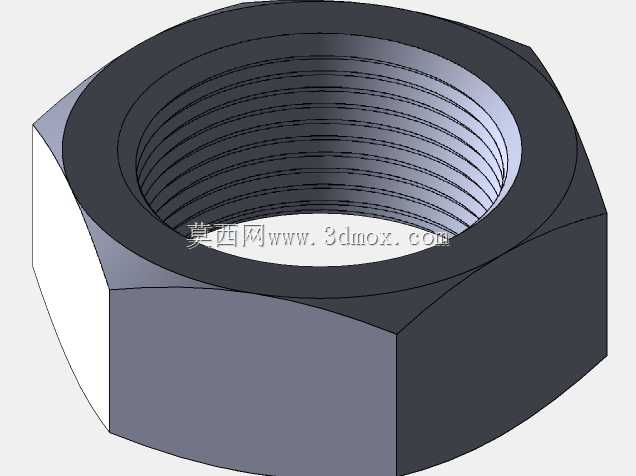

　　从结构功能特性来看，该法兰采用带颈对焊的主体结构，法兰盘端面上均匀分布6个螺栓通孔，配套六角头螺栓与六角螺母实现紧固，螺栓孔的排布严格遵循对应压力等级的法兰标准节圆尺寸，保证与泵体出口法兰的孔位完全对中，安装时无需额外扩孔或调整位置。带颈结构的设计能有效降低法兰盘与筒体连接位置的应力集中，相比平焊法兰能承受更高的管路压力与振动载荷，适配泵组运行时产生的持续微幅振动工况，避免长期运行后焊缝位置出现疲劳开裂。弯头部分与法兰主体为一体式结构，流道内壁做了圆弧过渡处理，没有直角转折的死角，能减少流体在转向位置的湍流与压力损失，同时避免输送含杂质介质时出现颗粒沉积堵塞流道的问题。

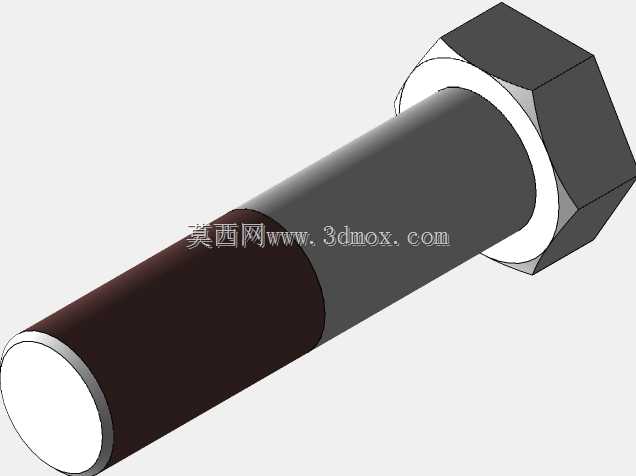

　　从设计思路层面拆解，建模时首先确定法兰的核心安装边界：法兰盘的外径尺寸根据配套泵的出口通径匹配，螺栓孔的节圆直径、孔径大小完全对应泵体出口法兰的安装参数，保证连接时的互换性；弯头部分的弯曲半径根据通径大小设置为1.5倍通径，平衡流阻与安装空间的需求，弯曲半径过大会导致整体结构占用空间过多，弯曲半径过小则会大幅提升流阻，影响泵的输出效率。紧固螺栓的长度选型需要考虑两片法兰的厚度、密封垫的压缩量以及螺母的拧紧余量，避免螺栓过长导致端部干涉、过短导致啮合牙数不足影响连接强度。法兰与泵体对接的端面设置了密封面，采用突面密封形式，适配非金属平垫片，能满足常规水基冷却介质、低压流体的密封需求，若用于腐蚀性介质或更高压力工况，可将密封面调整为凹凸面或榫槽面，配套对应的密封垫片即可。

　　从安装边界尺寸来看，该法兰的轴向总长度从法兰密封面到弯头出口端面的距离，需要匹配泵组周边的安装空间，保证弯头出口对接的管路不会与泵体外壳、机床床身结构产生干涉；法兰盘的径向尺寸需要预留足够的螺栓拧紧操作空间，保证用套筒扳手拧紧螺母时不会碰到相邻的管路或结构件。安装时需要注意螺栓的对角拧紧顺序，分多次逐步拧紧，保证法兰端面受力均匀，避免密封垫受压不均出现局部泄漏；法兰与泵体对接的密封面需要提前清理干净，不能有铁屑、毛刺、残留的旧密封胶等杂质，否则会导致密封失效。在泵组日常维护中，这类一体式法兰的故障点主要集中在密封面泄漏与螺栓松动，定期检查螺栓预紧力、更换老化的密封垫即可保证长期稳定运行，相比分体式连接结构，维护点更少，可靠性更高。
