车用涡轮增压器高精度三维结构模型

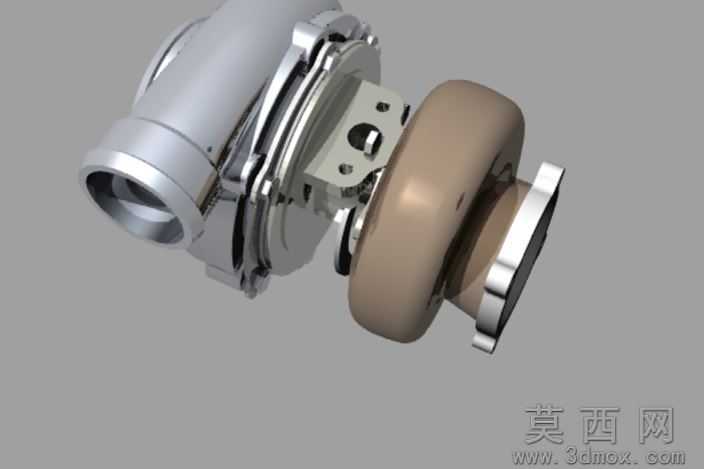

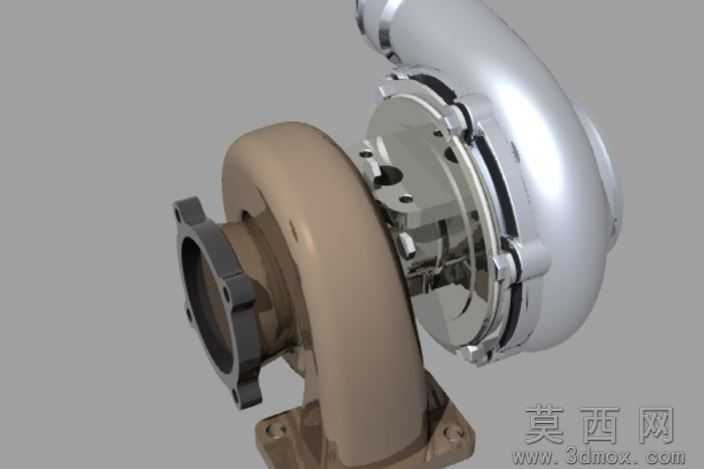

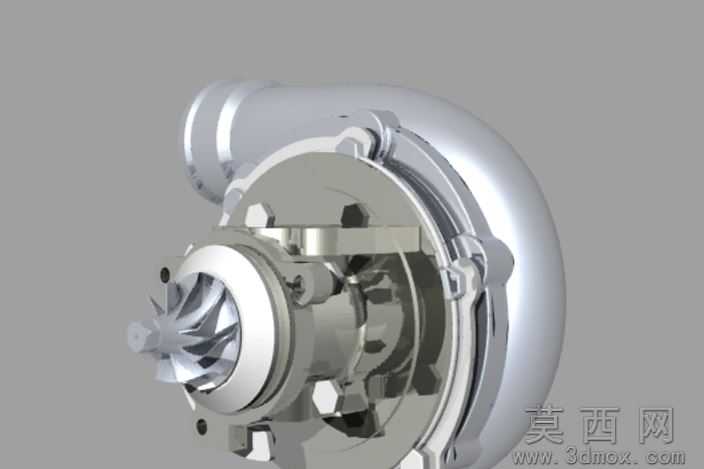

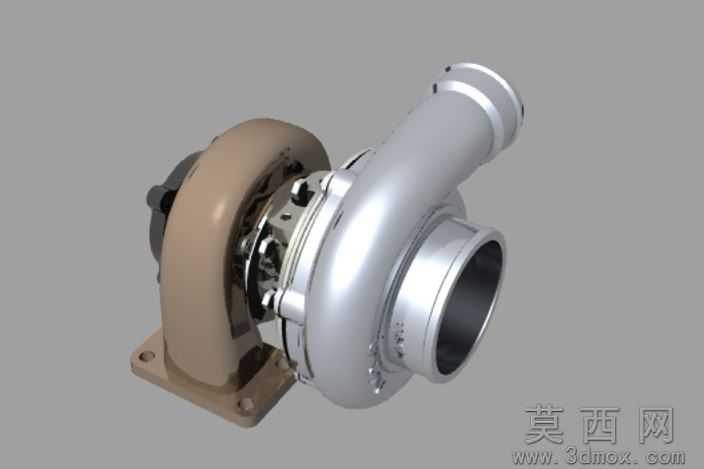

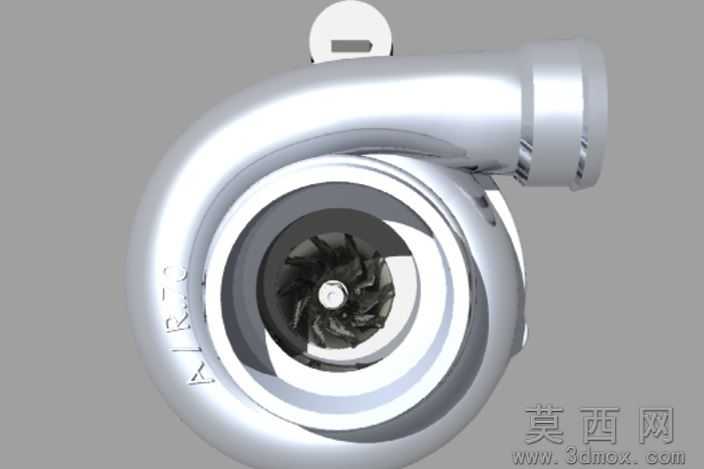

本模型为车用涡轮增压器完整装配三维模型，建模阶段采用自底向上的装配设计流程，首先完成涡轮叶轮、压气机叶轮、浮动轴承、密封环、中间体、涡壳、压气机壳、安装支架等全部单个零件的特征建模，通过拉伸、旋转、扫描、放样等基础特征构建零件主体结构，再通过倒角、圆角、阵列、薄壁特征完成细节结构设计，严格按照涡轮增压器实际生产的尺寸公差进行参数约束，保证各零件配合间隙符合工程实际要求，其中涡轮端与压气机端的叶轮叶片采用曲面建模完成复杂叶型构建，精准还原叶片的气动型面参数。参数设计层面，模型匹配主流小排量乘用车涡轮增压器的通用尺寸参数，压气机叶轮直径、涡轮叶轮直径、中间体轴孔配合公差、安装支架定位孔距均参照行业通用设计规范设定，各装配体之间添加了符合实际运动逻辑的配合约束，可直观展示涡轮轴的转动状态、浮动轴承的支撑定位关系。渲染材质层面，涡壳与安装支架采用铸钢哑光棕褐色材质还原铸造件的表面质感，压气机壳与进出气连接管采用抛光铝合金金属材质，叶轮部分采用高温合金亮面金属材质，轴承与密封件采用深色耐磨合金材质，渲染过程添加了真实环境反射与软阴影效果，清晰区分不同零件的材质差异与结构边界。结构原理层面，模型完整还原涡轮增压器的核心工作结构，发动机排出的高温废气进入涡壳推动涡轮叶轮高速旋转，同轴连接的压气机叶轮同步转动，将新鲜空气压缩后送入发动机进气歧管，实现进气增压提升发动机动力输出的功能，模型可清晰展示废气流通路径、空气压缩路径、润滑油道与冷却水道的布置结构，以及浮动轴承的高速支撑原理、密封环的气封油封结构。软件兼容层面，模型提供STEP、IGES、STL、Rhino等多种通用三维格式，可兼容SolidWorks、UG、Pro/E、Catia、Rhino等主流三维设计软件，不同格式均保留完整的装配结构与零件分层，导入后无需额外修复即可进行编辑、剖切、运动仿真操作，STL格式可直接用于3D打印验证实物结构。研发教学应用层面，该模型可作为内燃机专业、机械设计专业的教学演示教具，帮助学习者直观理解涡轮增压器的内部结构与工作原理，也可作为汽车改装、发动机研发领域的设计参考素材，用于涡轮增压器的匹配选型、管路布置设计、性能仿真分析的基础参考模型，还可用于机械装配实训、三维建模教学的典型案例，帮助学习者掌握复杂旋转类机械装配体的建模方法与配合约束技巧。
