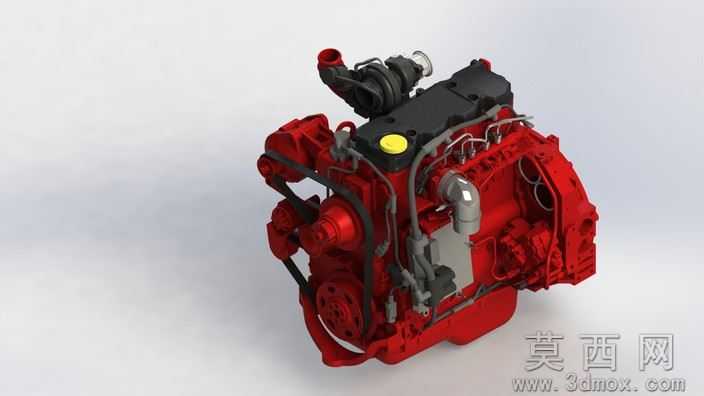

康明斯4.5L涡轮增压柴油发动机三维模型

本模型为康明斯4.5L四缸涡轮增压柴油发动机的高精度三维数模，建模阶段以实体测绘参数结合原厂公开技术规格为基准，在SolidWorks中采用自顶向下的装配体设计流程完成搭建：首先完成缸体、缸盖、曲轴、活塞连杆组等核心固定件的基准定位，通过配合约束锁定各部件的装配公差，再依次搭建涡轮增压器、燃油喷射系统、冷却管路、线束附件、进排气歧管等外围组件，所有运动部件均保留了真实的运动副约束关系，可模拟曲轴转动、活塞往复、气门开合等发动机工作动作，建模过程中对安装孔位、密封面、连接法兰等关键结构做了1:1还原，未做结构简化处理。参数设计层面严格匹配康明斯工料4.5机型的真实规格：直列四缸布局，总排量4.5L，匹配废气涡轮增压器结构，压缩比、缸径行程、安装定位尺寸均与实物保持一致，各子装配体的零件参数可直接编辑修改，支持根据不同应用场景调整功率、扭矩匹配的相关结构尺寸。渲染材质环节针对不同部件做了差异化材质赋值：缸体、油底壳等铸铁部件采用高温红色涂装金属材质，涡轮增压器壳体做铸铝哑光金属质感处理，燃油管路、线束分别赋予黑色橡胶、绝缘塑料材质，密封垫片、加油口盖等橡胶塑料件匹配对应哑光/半光泽材质属性，渲染效果还原了工业发动机的真实外观质感，可直接用于产品展示、方案汇报场景。结构原理上完整复现了涡轮增压柴油机的工作逻辑：废气驱动涡轮端叶轮带动同轴压气机叶轮压缩进气，高压燃油通过喷油系统喷入气缸与压缩空气混合燃烧，活塞往复运动通过连杆转化为曲轴旋转动力，冷却系统、润滑系统的管路走向完全遵循实机布局，可直观展示发动机的动力传递路径与各系统协同工作逻辑。软件兼容层面，模型提供SolidWorks原生格式，同时附带STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件打开编辑，无需额外格式转换，模型装配层级清晰，零件命名规范，无缺失面、破面等建模错误，可直接用于后续的工程图导出、CAE仿真分析、虚拟装配调试等工作。研发教学应用场景覆盖多个领域：在动力装备研发领域，可作为工程机械、农用机械、轻型商用车的动力配套单元，直接搭载到整车或整机三维方案中完成动力舱布局匹配、干涉检查，缩短新品研发周期；在职业教学领域，可作为内燃机原理、机械装配课程的可视化教学素材，帮助学员直观理解柴油发动机的内部结构与工作原理，也可用于三维建模教学的装配体设计实操案例，辅助学习者掌握复杂机械产品的自顶向下建模方法。
