回转式调色板承载输送架结构设计

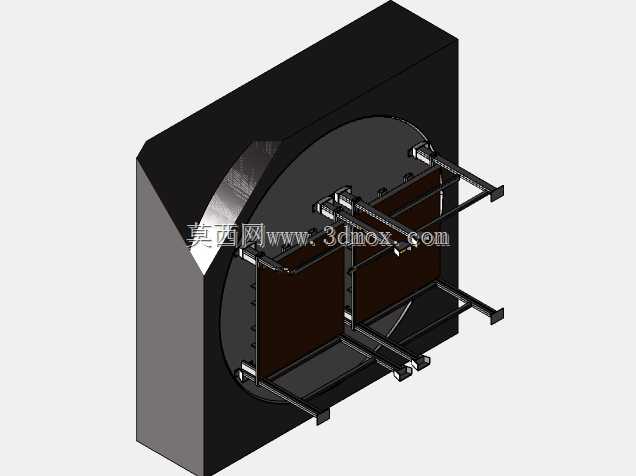

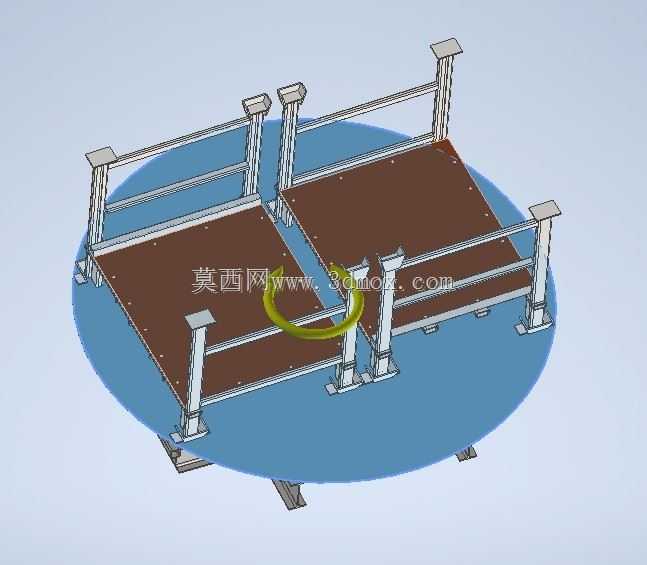

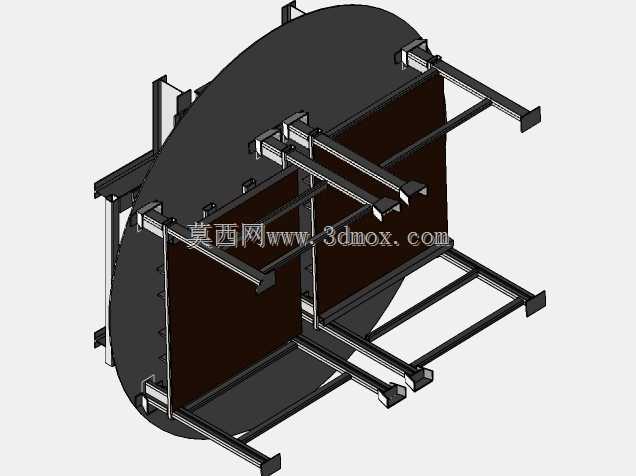

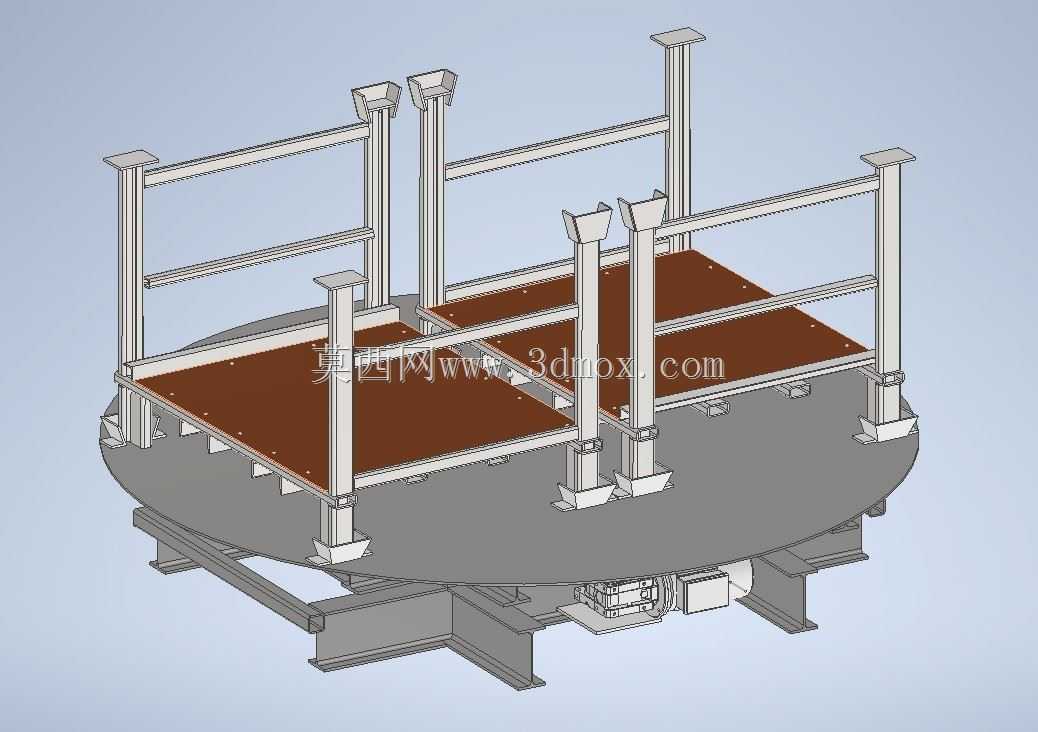

　　该套回转式承载架结构，主要面向多工位轮换作业的生产场景设计，常见于需要按工序流转工件的装配、喷涂、检测类工位，可替代传统直线式输送线占用空间大、工位衔接容错率低的问题，尤其适合车间场地受限、工序排布紧凑的中小型加工单元使用。整套结构以底部圆形回转平台为核心承载基础，平台下方配置回转驱动单元与支撑底座，底座通过型钢焊接成型，预留了与车间地面预埋板连接的安装孔位，安装时需保证底座上平面的水平度公差控制在每米0.1mm以内，避免回转过程中出现偏载卡顿、台面晃动的问题。回转平台上方的承载台面采用棕色防滑板材铺设，板材通过沉头螺栓与下方的型钢支撑框架固定，台面四周设置多组立式支撑柱，支撑柱之间通过横向连接杆形成防护栏结构，

　　既可以防止台面上放置的工件、工装在回转过程中滑落，也可作为工位操作人员的安全防护边界，避免肢体误入回转运行区域。支撑柱采用方形型钢制作，底部通过焊接法兰与回转平台上的预埋安装座连接，安装时需逐一调整每根立柱的垂直度，保证立柱顶端的高度差不超过2mm，避免后续加装顶部辅助构件时出现安装错位。横向连接杆采用与立柱同规格的方管制作，通过螺栓与立柱上的预制安装孔连接，无需现场焊接，方便根据实际放置工件的高度调整护栏的分层数量与安装高度，适配不同尺寸规格的承载需求。底部的回转驱动单元采用齿轮啮合传动结构，驱动电机安装在底座侧面的安装支架上，电机输出端的小齿轮与回转平台下方的大齿圈啮合，传动过程中可通过调整齿轮啮合间隙控制回转启停的平稳性，

　　避免启停瞬间产生过大冲击导致台面上的工件移位。整套结构的回转半径可根据实际车间的工位排布需求调整，常规配置下的回转直径适配4-6个作业工位的轮换需求，每个工位对应的台面区域可独立放置待加工工件或配套工装，回转到位后可通过底座上配置的定位销实现台面的精准锁止，保证作业过程中台面不会发生偏移，定位精度可控制在±0.5mm以内，满足多数装配、喷涂工序的定位要求。从设计思路上看，整套结构优先考虑了承载稳定性与拆装便捷性，所有型钢构件均采用标准化型材下料制作，无需定制特殊截面的构件，加工时仅需完成型材切割、钻孔、焊接法兰等常规工序，加工成本低、制作周期短，后期维护时若单个构件出现变形损坏，可直接拆卸更换同规格型材，无需整体拆解设备。

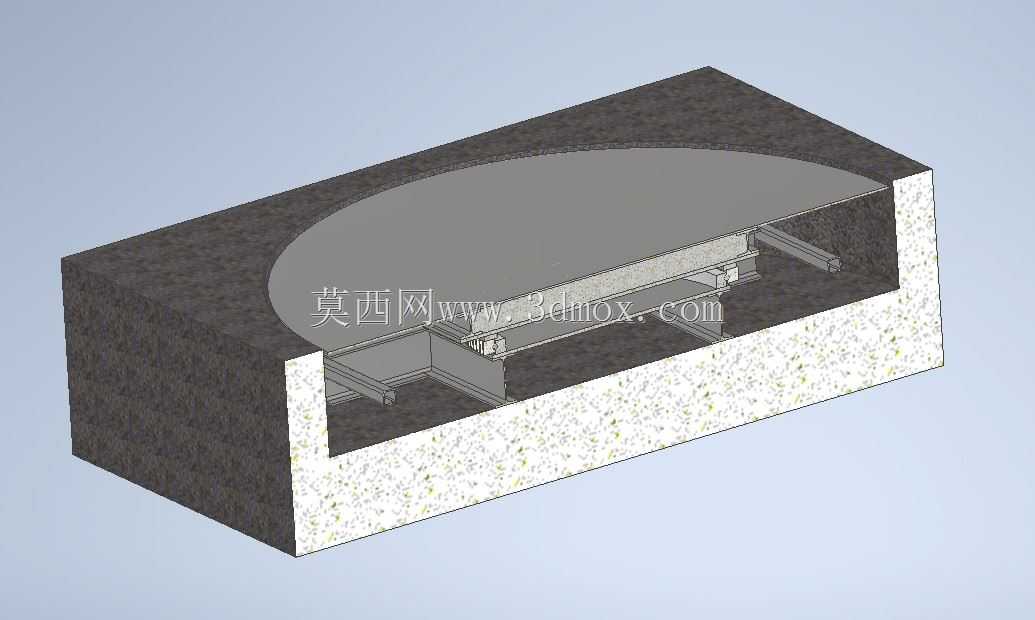

　　安装边界方面，整套设备安装时需在回转半径外侧预留不小于300mm的安全操作距离，避免设备回转时与周边的固定设备、工位器具发生干涉，设备底部的底座需高出车间地面10-15mm，防止车间地面积水渗入驱动单元内部造成传动构件锈蚀。台面上的承载区域可根据实际生产需求加装工件定位夹具、托盘导向条等附属构件，护栏上也可加装工位标识牌、作业指导书挂架等辅助配件，无需对主体结构进行二次加工。在实际使用过程中，该结构可有效减少工件在不同工序间的搬运距离，操作人员仅需在固定工位等待台面回转到位即可完成对应工序的作业，相比传统的人工搬运流转模式，可降低30%以上的工件转运辅助时间，同时减少搬运过程中工件磕碰损伤的概率。结构的整体承载能力根据型钢选型的不同可覆盖500kg-2000kg的承载范围，设计时已考虑偏载工况下的结构强度，即使台面上的工件放置重心偏离台面中心1/3半径位置，支撑框架与回转驱动单元仍可稳定运行，不会出现结构变形或传动卡滞的问题。
