双直径等切削长笛铣削磨头结构设计

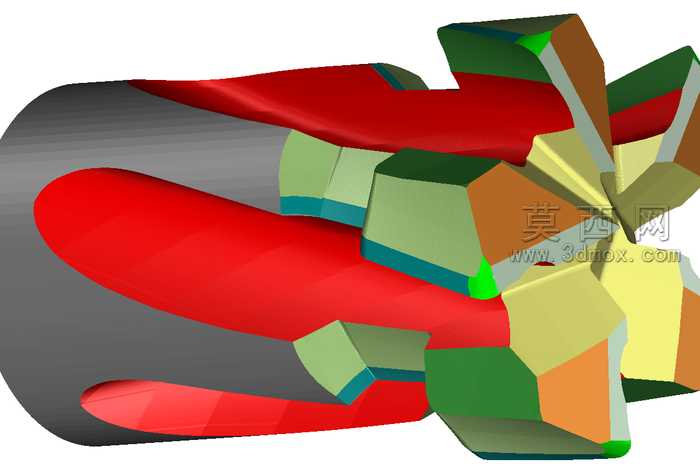

本模型为适配双直径铣削加工场景的专用磨头三维设计，建模阶段以实际铣削加工的工况需求为核心基准，首先完成磨头整体结构的参数化搭建：柄部采用标准圆柱夹持结构，保证与机床主轴装夹的同轴度与装夹稳定性，工作端针对两个不同加工直径的切削需求，采用特殊的双长笛式排屑槽结构设计，建模过程中对槽型的螺旋角度、槽深渐变参数做了精准约束，确保两个直径位置的切削刃前角、后角参数保持一致，实现不同直径位置切削性能的均等匹配，避免常规变径刀具不同位置切削力差异大、排屑不畅、磨损速率不均的问题。渲染阶段对模型不同结构做了差异化材质区分：磨头柄部采用哑光金属材质模拟硬质合金基体的磨砂质感，切削刃部分采用多色分块渲染，清晰展示每个切削刃的几何轮廓、刃口走向与相邻刃的排布角度，排屑槽内采用高饱和度红色材质突出槽型的流畅曲面形态，刃口边缘的绿色高亮标识清晰呈现切削刃的有效工作边界，让模型的结构特征一目了然。结构设计上，双长笛槽型从磨头小直径端平滑延伸至大直径端，槽道曲面全程保持顺滑过渡，无曲率突变区域，既保证切削过程中切屑可以顺着长笛槽顺畅排出，避免切屑堵塞刮伤已加工表面，也让两个直径位置的切削刃都拥有足够的容屑空间与刃口强度，每个切削刃的几何角度经过优化，兼顾刃口锋利度与抗冲击性能，可同时适配两个直径尺寸的铣削加工工序，减少加工过程中的换刀频次，提升加工效率与加工精度。设计过程中充分考量了实际加工的受力情况，对磨头的芯厚参数做了梯度优化，在保证排屑槽容积足够的前提下，提升磨头整体的刚性，降低高速切削过程中的振刀风险，让刀具在不同直径位置切削时都能保持稳定的切削状态，获得均匀一致的加工表面质量。
