CA6140机床用滑轮注塑成型模具结构

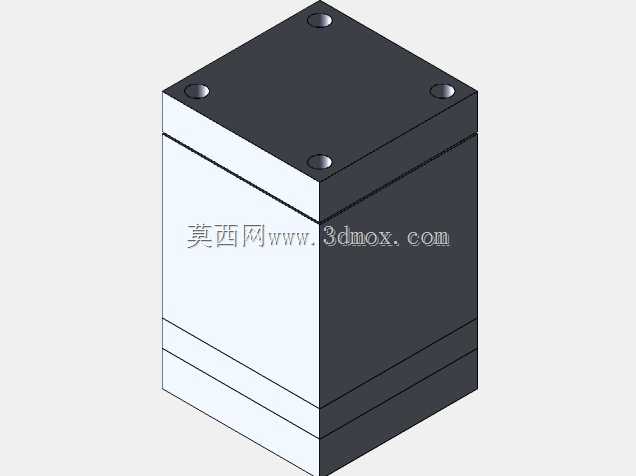

　　这套模具结构针对CA6140普通车床配套的滑轮零件开发，核心服务于机床传动系统的备件批量生产场景——CA6140作为通用卧式车床，溜板箱、进给箱内的钢丝绳导向滑轮长期处于往复摩擦、润滑油气浸润的工况，原机备件多采用铸铁切削加工，生产周期长、单件成本高，开模注塑成型的滑轮在满足耐磨、尺寸精度要求的前提下，能大幅压缩备件交付周期，适配机床维修、原厂配套的批量供货需求。从结构设计逻辑来看，模架采用标准两板模直浇口结构，整体为方块式模坯，上下模合模面设置两个定位销孔，保证合模时的型腔同轴度，避免滑轮轮槽出现偏心错位，成型后的零件无需额外做同轴度校正即可直接装配。型腔部分直接在模坯内部铣削成型，没有额外镶嵌镶块，

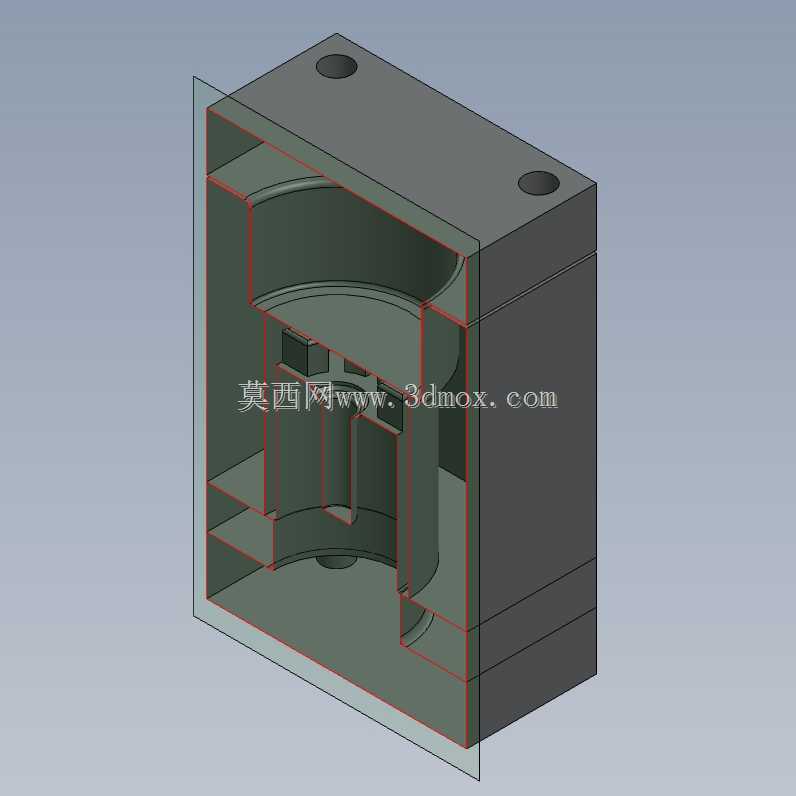

　　这是因为滑轮属于回转类对称零件，整体结构无复杂倒扣、侧凹特征，一体式型腔能减少拼接缝带来的飞边问题，降低后续去毛刺的工序工作量；型腔内部的红色分型线清晰标注了动定模的贴合边界，轮缘、轮辐、中心轴孔的成型区域分别对应动定模的不同加工面，其中中心轴孔采用碰穿结构成型，开模后孔位无多余料把，仅需简单清理浇口残留即可。从安装边界来看，模坯整体为立方体结构，顶面两个安装孔的孔距匹配常用120吨卧式注塑机的模板安装螺孔间距，模架总厚度适配注塑机的最大开模行程，无需额外加装垫板即可直接上机装夹；模具的冷却水道沿型腔外围环形布置，进出水接头设置在模架侧面，接装冷却水循环管路时不会和注塑机的料筒、顶出机构产生运动干涉。实际生产过程中，

　　熔融的增强尼龙材料从直浇口注入型腔后，沿轮辐的对称结构均匀填充，避免出现缺胶、熔接痕问题，因为滑轮的轮槽部分是和钢丝绳直接接触的工作面，填充不致密会导致使用过程中出现过早磨损、槽面开裂的问题，设计时特意将浇口位置设置在滑轮中心轴孔的顶端，让料流从中心向四周轮缘均匀扩散，最大程度减少熔接痕出现在轮槽工作面上的概率。顶出机构采用均匀分布的顶杆，顶出点设置在滑轮轮辐的非工作面位置，顶出时不会在轮槽、轴孔配合面留下顶杆痕迹，保证零件的装配精度。这套模具的成型收缩率按照增强尼龙0.5%的比例放了余量，成型后的滑轮中心轴孔尺寸和CA6140车床的原滑轮安装轴径为间隙配合，装配时无需额外修磨孔位，

　　轮槽的圆弧半径和原机采用的3mm直径钢丝绳完全匹配，导向时不会出现钢丝绳卡滞、跳槽的问题。日常生产维护时，因为型腔为一体式结构，只需要定期清理分型面的残留料屑、检查定位销的磨损情况即可，没有复杂的抽芯、嵌件结构，对操作工的调机技术要求更低，小批量生产时的换模、调试时间能压缩到半小时以内，适配机加工企业备件车间的小批量多批次生产需求。不同于常规的民用产品滑轮模具，这套结构特意强化了模坯的整体刚性，模架采用45号钢调质处理，型腔表面做了氮化处理，表面硬度达到HRC48以上，能承受长期注塑生产的磨损，因为增强尼龙材料添加了玻璃纤维，对模具型腔的磨损比普通纯尼龙材料更强，氮化处理后的型腔表面能保证连续生产10万模次以上不会出现明显的磨损划痕，成型的滑轮轮槽表面粗糙度能稳定达到Ra1.6，满足钢丝绳滑动的低摩擦要求。
