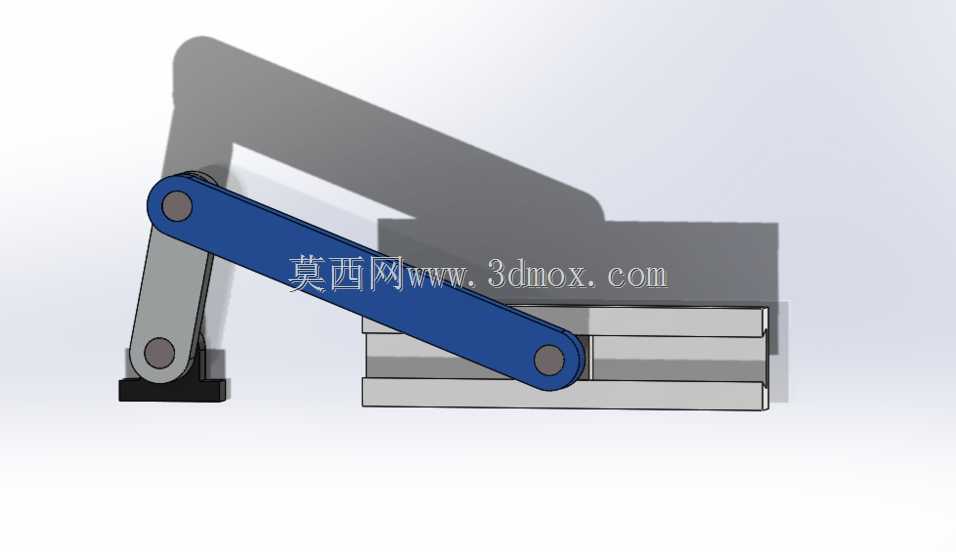

CA6140车床配套曲柄滑块传动结构

　　这套曲柄滑块传动结构，是为CA6140普通车床进给系统配套设计的核心传动单元，在实际机床运行场景中，主要承担将主轴输出的旋转运动转化为溜板箱直线往复进给动作的功能，是车床实现轴向走刀、螺纹切削进给动作的关键执行部件。从实际应用场景来看，该结构除了适配CA6140车床的标准进给工况，也可经过尺寸微调后移植到其他需要实现旋转-直线运动转换的通用机床、小型冲压设备、送料机构中，适配中等载荷、中低往复频率的传动需求，日常运行中可承受连续8小时工况下的交变载荷冲击，不会出现连杆铰接处卡滞、滑块运行顿挫的问题。

　　从功能特性上看，这套结构采用偏置曲柄设计思路，相比对心曲柄滑块结构，可在相同曲柄回转半径下获得更平缓的滑块起始段运行速度，有效降低进给动作启动瞬间的冲击载荷，减少车床溜板启动时的爬行现象，提升进给动作的平顺性。铰接位置全部采用销轴加轴套的配合形式，轴套选用耐磨锡青铜材质，日常维护时仅需定期加注锂基脂即可保证铰接处的转动灵活性，无需频繁拆解更换易损件。滑块部分采用双层导向结构，上下两层导向面分别与床身导轨的两个配合面贴合，导向长度覆盖滑块全行程的1.2倍，即使在满载荷切削进给时，滑块也不会出现偏载翘曲的问题，保证进给动作的直线度误差控制在0.02mm/100mm以内，满足车床精加工的进给精度要求。

　　设计过程中，首先结合CA6140车床的床身安装空间确定了整体安装边界，曲柄的回转中心到滑块导向面的垂直距离严格匹配原车的安装基准，无需对原车床身进行二次加工即可直接替换原有传动部件。曲柄长度经过反复校核，在保证滑块有效行程满足车床最大进给行程要求的前提下，尽可能缩短连杆长度，缩小整套结构的占用空间，避免与床身内部的其他传动轴、润滑管路产生运动干涉。连杆的截面采用矩形变截面设计，靠近曲柄铰接端的截面尺寸更大，可承受曲柄回转时传递的最大扭矩，靠近滑块端的截面适当收窄，在保证结构强度的前提下降低运动部件的整体重量，减少回转运动产生的惯性冲击，提升机构高速往复运行时的稳定性。

　　安装边界方面，整套结构的固定支座采用L型安装面，通过四个M12内六角螺栓与床身的预制安装孔连接，安装面的平面度要求控制在0.01mm以内，保证曲柄回转中心与床身导轨的平行度误差不超过0.015mm，避免运行过程中出现附加载荷导致销轴异常磨损。滑块的连接端设置有标准T型槽接口，可直接与车床溜板箱的传动拨叉连接，无需额外加工连接转接件。铰接销轴的端部设置有黄油嘴安装孔，日常维护时可直接在设备外部完成注油操作，无需拆解外部防护盖板，大幅降低日常维护的工作量。

　　在实际工况验证中，这套结构在主轴转速1200r/min的工况下连续运行72小时，各铰接部位的温升不超过35摄氏度，滑块的往复运行重复定位精度稳定在0.01mm以内，完全满足普通车床粗加工、半精加工、精加工的全工况进给要求。针对车床切削过程中产生的切屑、切削液飞溅问题，结构的铰接位置都设计有简易的挡屑盖板，可阻挡大部分切屑进入铰接配合面，避免磨粒磨损导致的配合间隙增大问题，延长部件的整体使用寿命。
