机床用T型槽定位锁紧连接构件

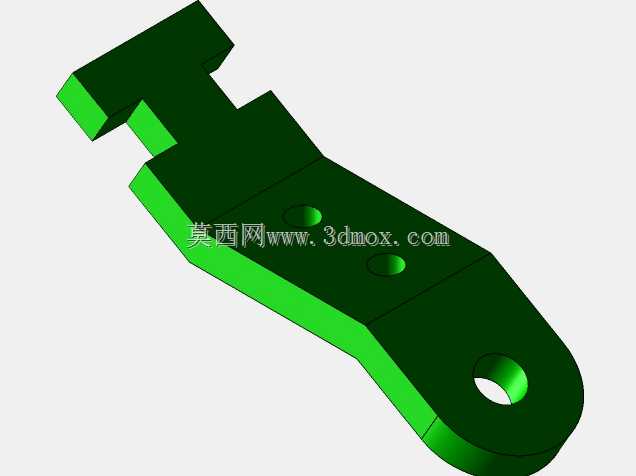

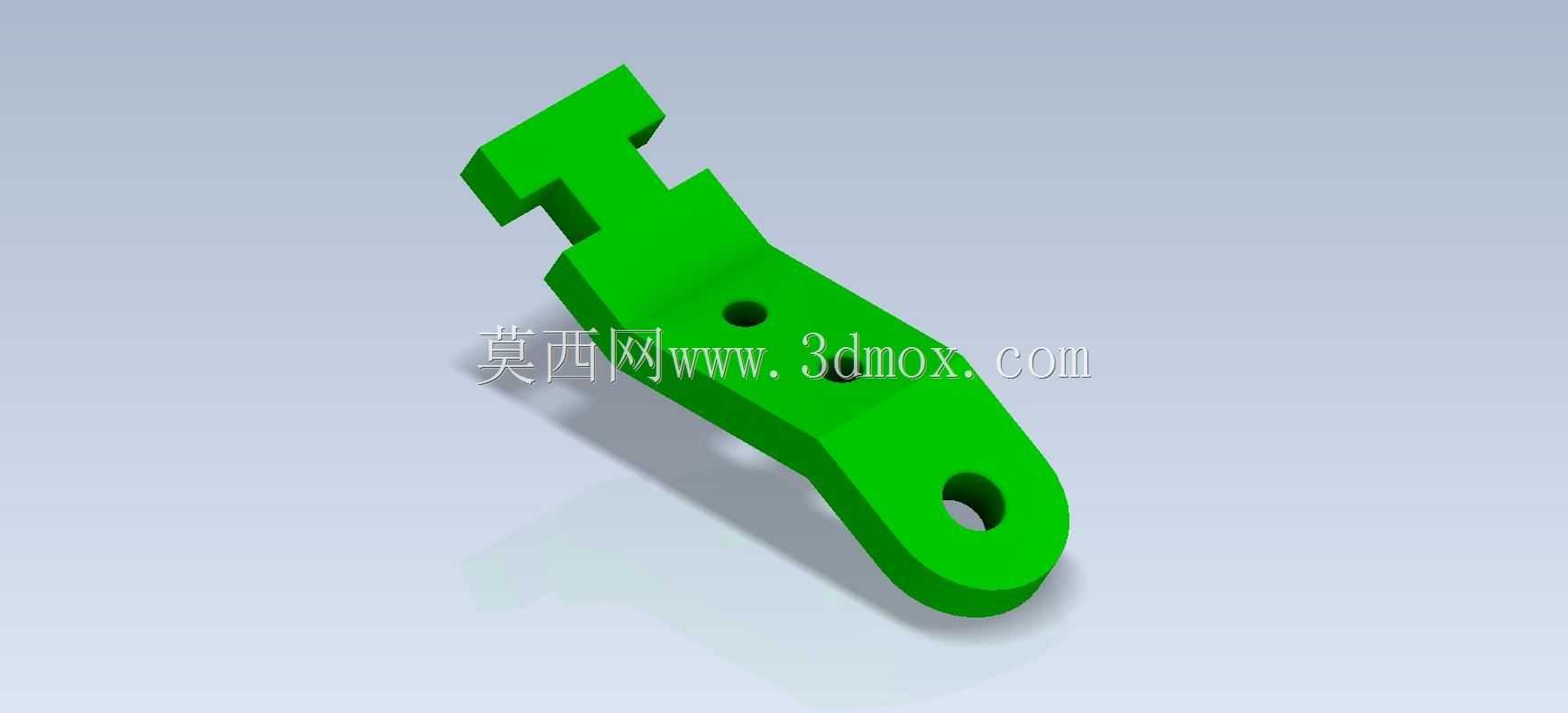

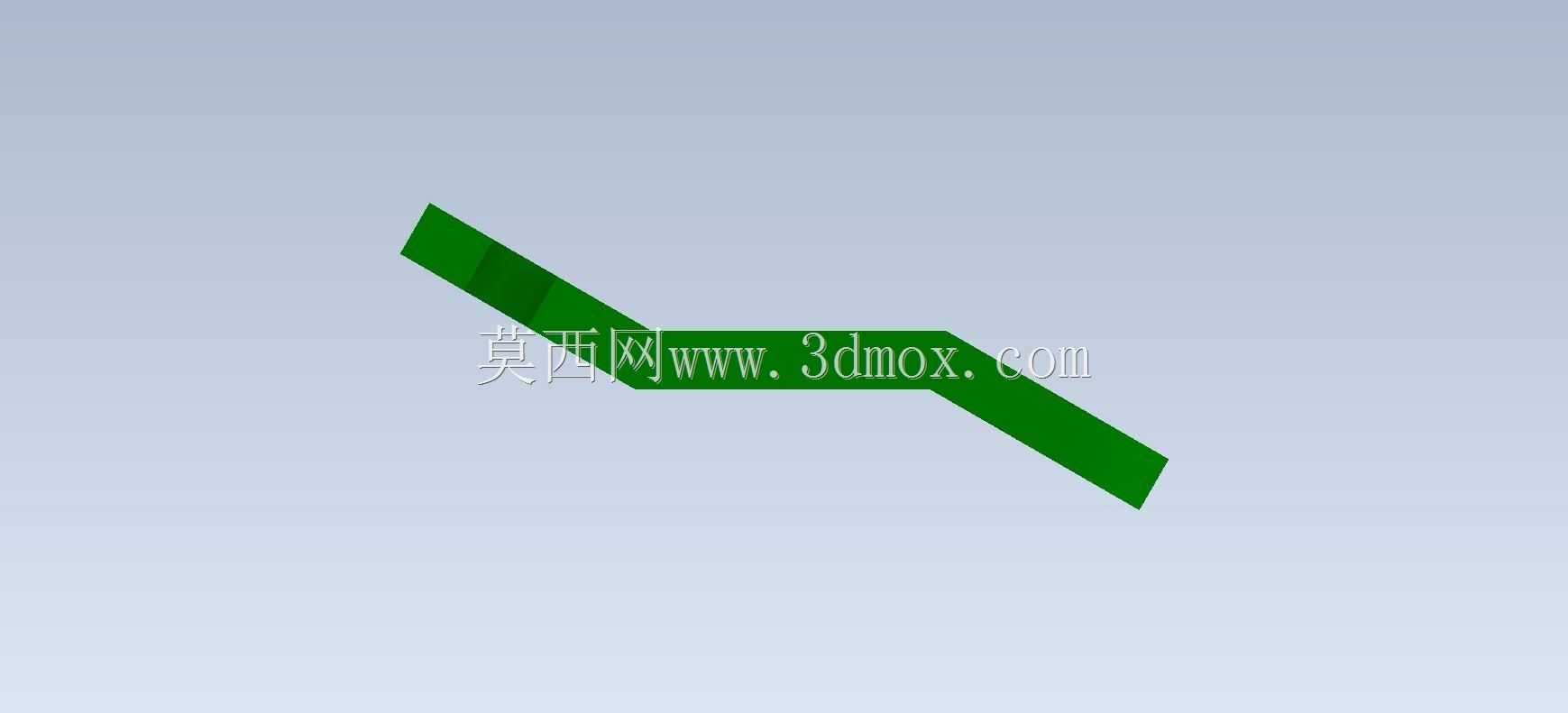

　　在普通车床的工装夹具改造、小型工位辅具搭建场景里，这类带T型卡接端的异形连接构件是出镜率极高的基础零件，很多刚接触机床结构设计的从业者，都会从这类零件的建模入手，梳理机加工件从功能需求到结构落地的完整逻辑。先看实际安装场景，这类构件的T型端头是直接卡入机床工作台的T型槽内的，不需要额外加工安装孔，顺着槽道滑入指定工位后，就能通过端头的卡合结构限制垂直于槽道方向的窜动，这也是为什么端头做了阶梯式的T型轮廓——上端窄边刚好嵌入T型槽的收口位置，下端宽边卡在槽腔内部，承受装夹时的侧向拉力时不会从槽口脱出。顺着端头往构件另一端看，主体段做了平缓的厚度过渡，没有出现直角突变的结构，这是考虑到机床运行时的振动工况，

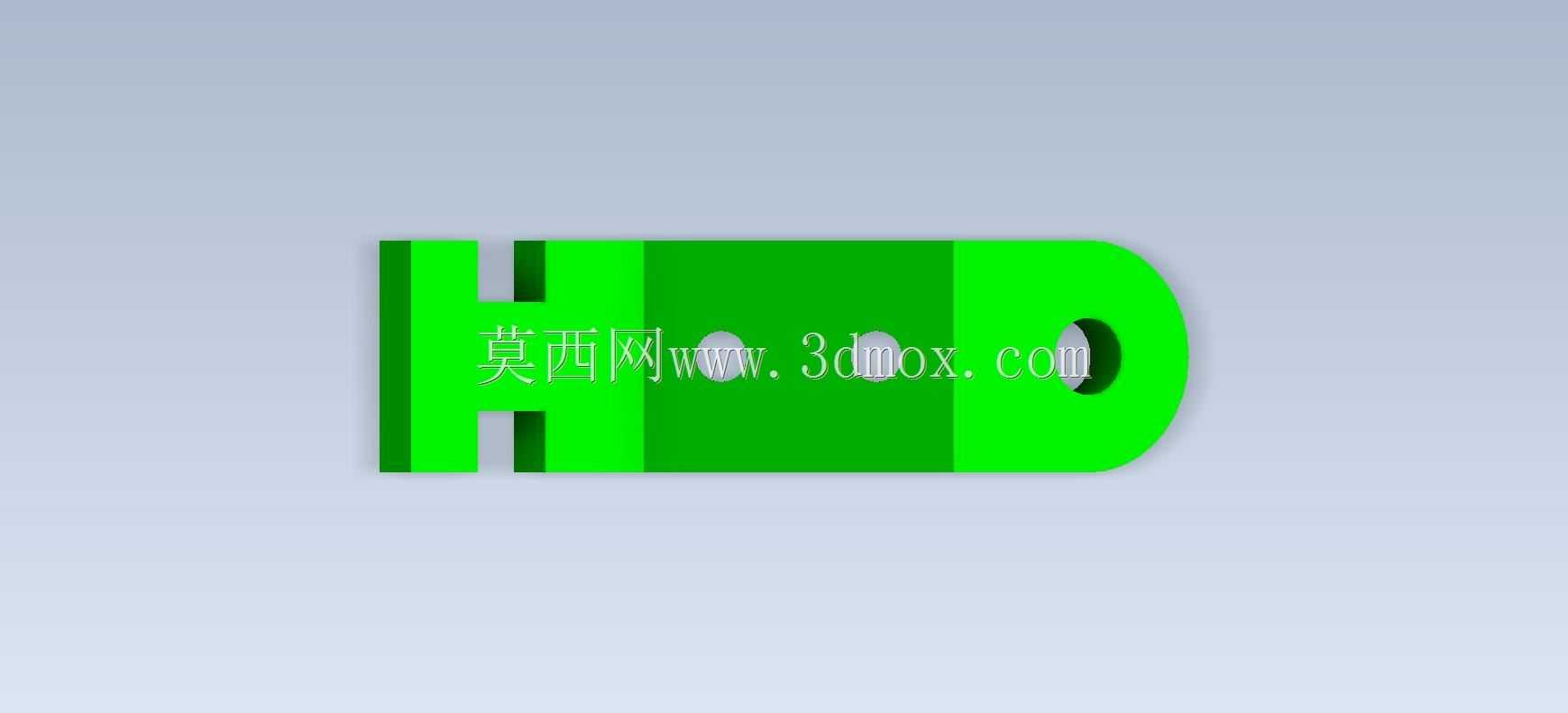

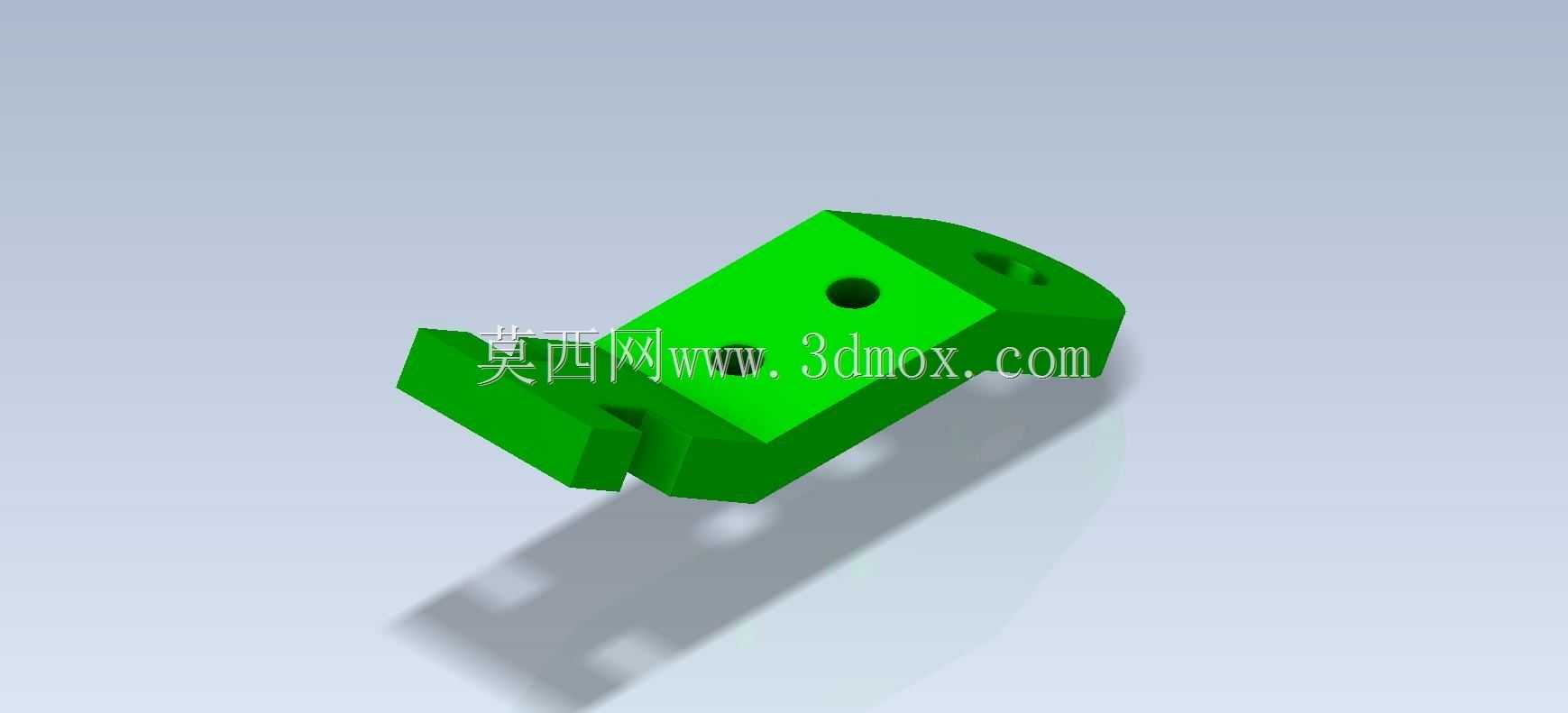

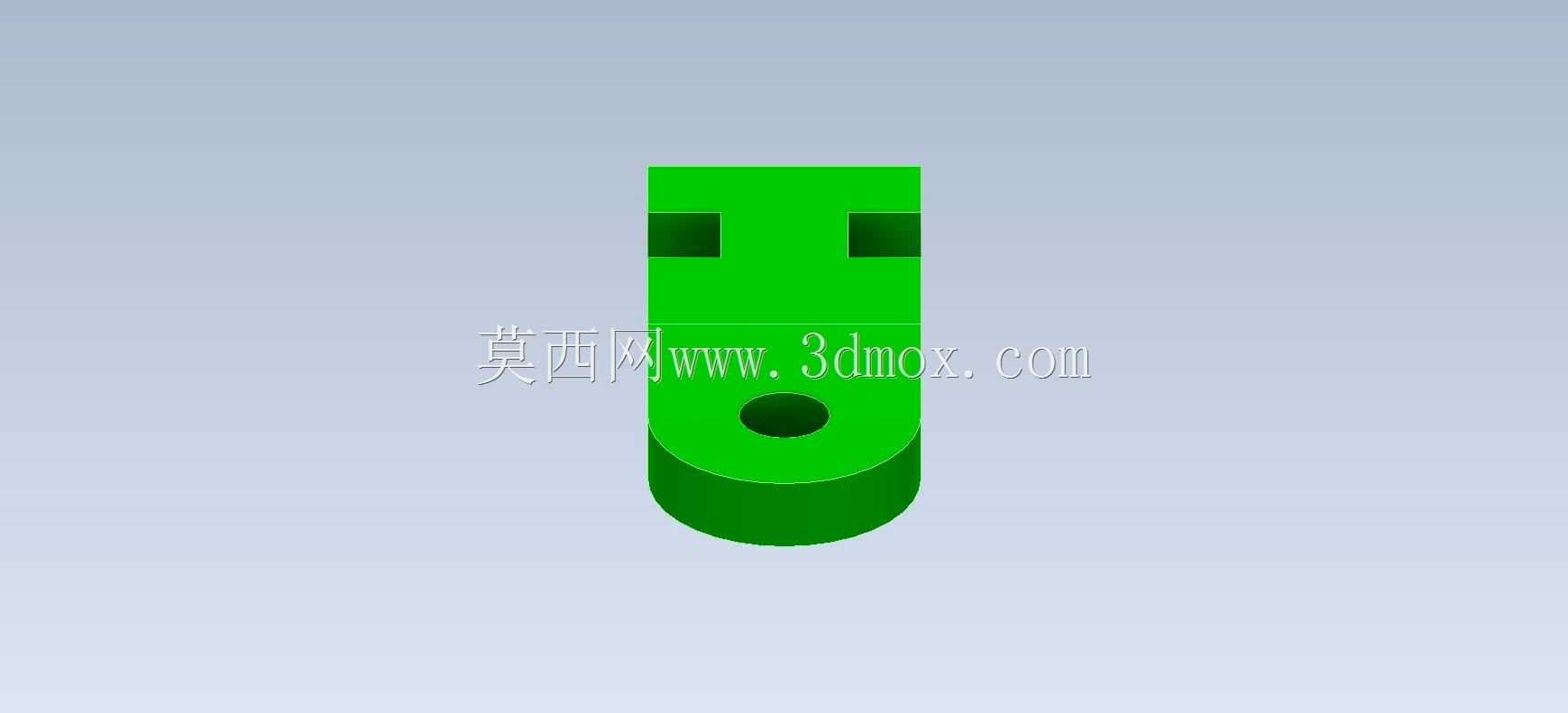

　　直角衔接处很容易在长期交变载荷下出现应力集中，最终引发开裂，做圆弧过渡后能把应力分散到整个衔接段，提升零件的疲劳寿命。主体段上分布的两个通孔，靠近T型端的小孔是用来穿装紧定螺钉的，当构件滑到T型槽的指定位置后，拧紧紧定螺钉就能让构件和T型槽的位置完全锁死，不会因为工装的装夹受力出现滑移；靠近末端的大孔是铰接孔，用来连接压块、连杆这类活动工装部件，孔的内壁做了轻微的倒角处理，既方便销轴的穿装，也能避免孔口锐边在销轴转动时刮伤销轴表面，影响铰接的顺滑度。末端的圆弧收边不是为了造型美观，而是考虑到构件在T型槽内调整位置时，圆弧轮廓不会和槽内的其他相邻构件、T型槽螺栓发生卡滞，调整工位时能更顺畅地滑动。从建模逻辑来看，

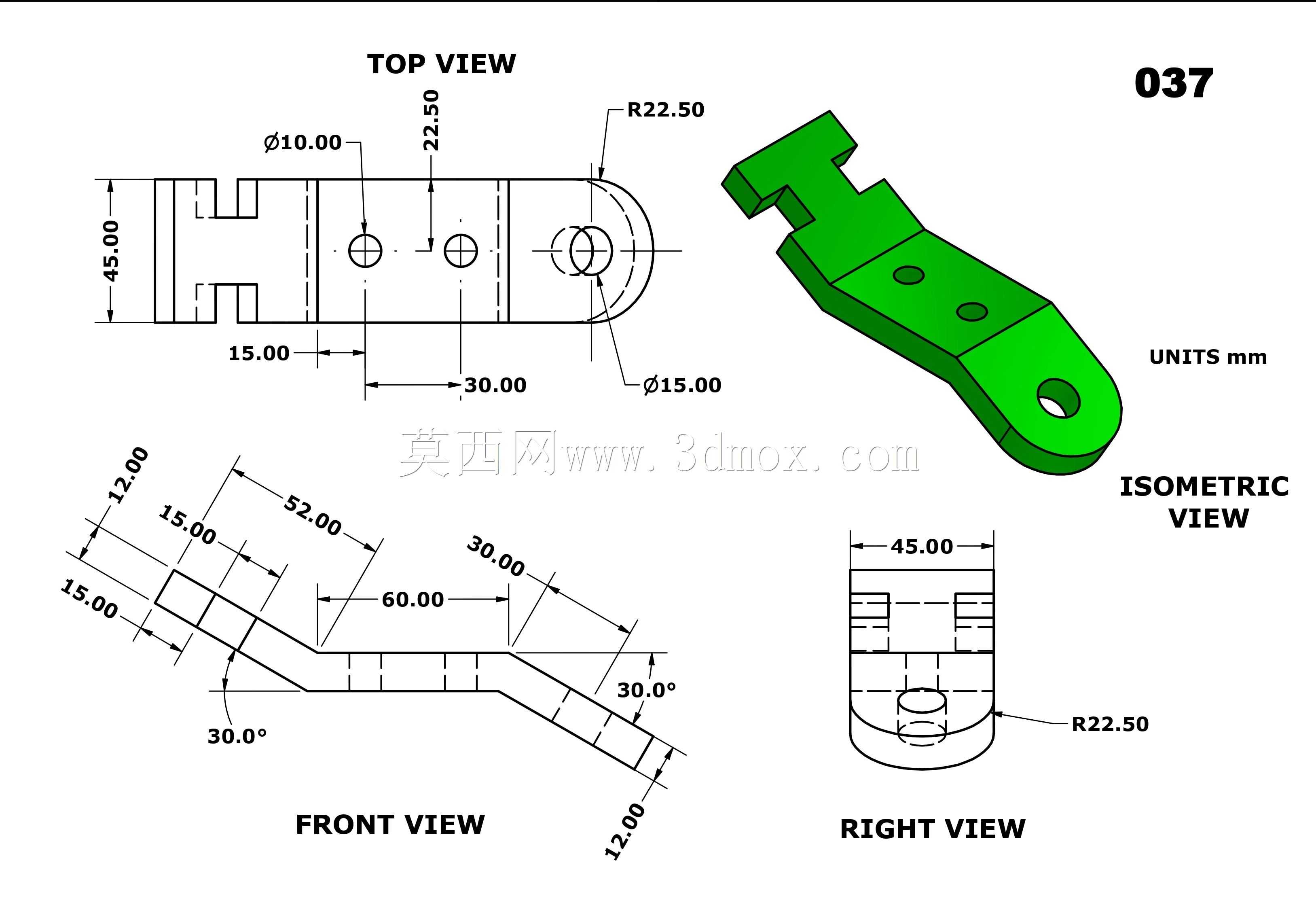

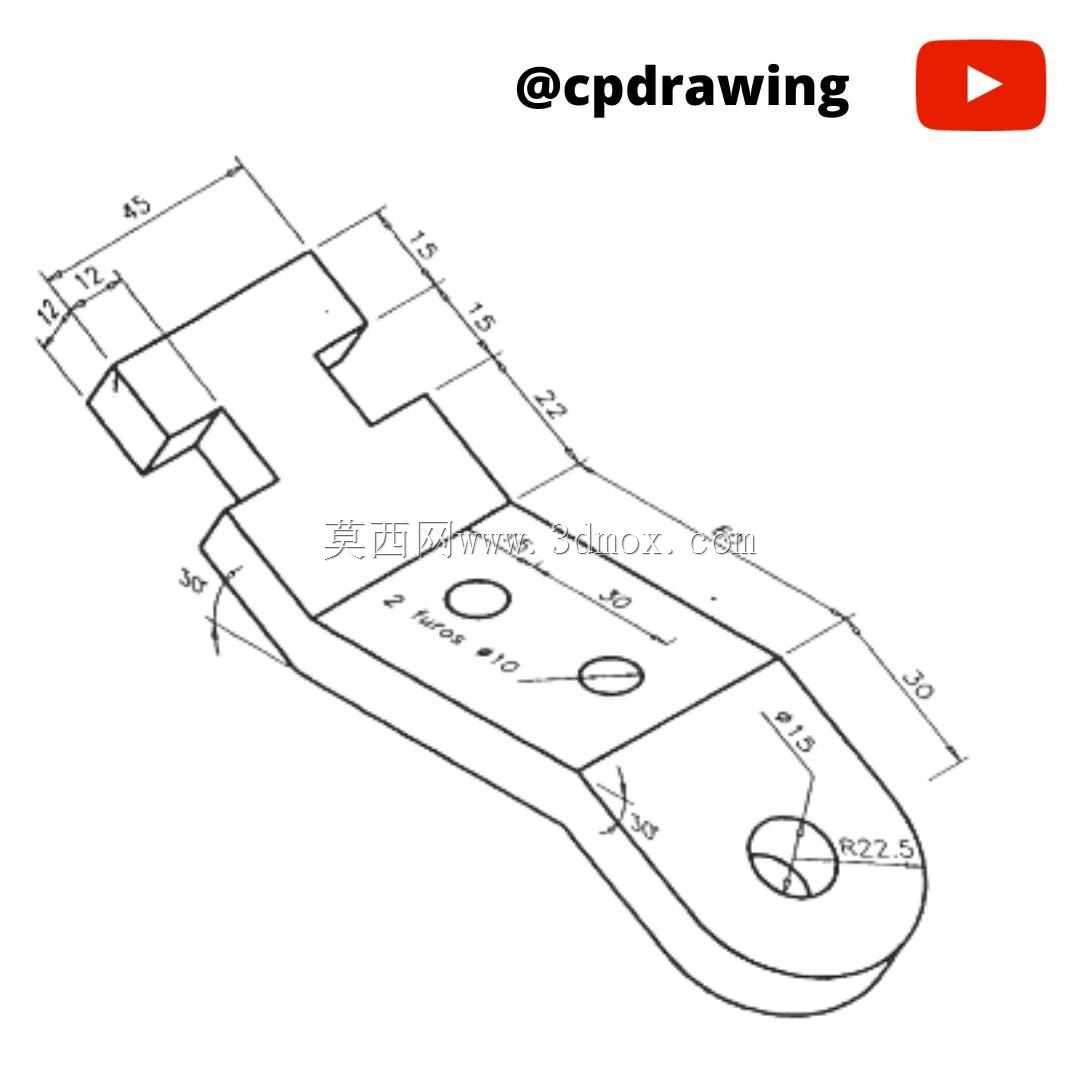

　　做这类零件的时候不能只盯着外形轮廓拉伸，首先要先匹配对应机床T型槽的标准尺寸，比如CA6140车床的工作台T型槽，槽口宽度、槽腔深度、槽底宽度都是有国标规范的，T型端头的尺寸必须留0.1-0.2mm的间隙，既不能间隙太大导致装夹后晃动，也不能间隙太小导致滑入槽道时卡涩。主体段的厚度要根据实际承载来定，日常用来装夹小型铝件、塑料件的工装，厚度做到8-10mm就能满足强度要求，如果是装夹钢件的重载工位，厚度要加到12-15mm，同时紧定螺钉的规格也要从M4换成M6，保证锁紧力足够。铰接孔的位置精度是整个零件的核心公差项，孔中心到T型端头定位面的距离公差要控制在±0.05mm以内，不然连接上压块之后，压块的压紧位置会出现偏移，

　　无法准确压住工件的装夹面。很多新手建模的时候容易忽略安装边界的问题，比如构件的总长度不能超过T型槽相邻两个固定螺栓的间距，不然调整位置时会和槽内的螺栓发生干涉；T型端头的高度要比T型槽的槽腔深度小0.5mm左右，保证构件能完全卡入槽内，不会高出工作台面影响工件的平放。另外零件的所有锐边都要做0.2mm的倒角去毛刺，这是机加工件的基本要求，既避免安装时划伤操作人员，也能减少应力集中的点位。这类零件虽然结构不复杂，但却是机床工装里最基础的连接单元，很多复杂的组合夹具都是靠这类基础构件拼接而成，建模的时候把每个结构对应的功能、对应的安装约束想清楚，比单纯画对轮廓更重要，毕竟三维建模最终是要服务于实际加工和装配，不是单纯的几何造型练习。
