斜盘式翻盘过滤机工业设备三维设计

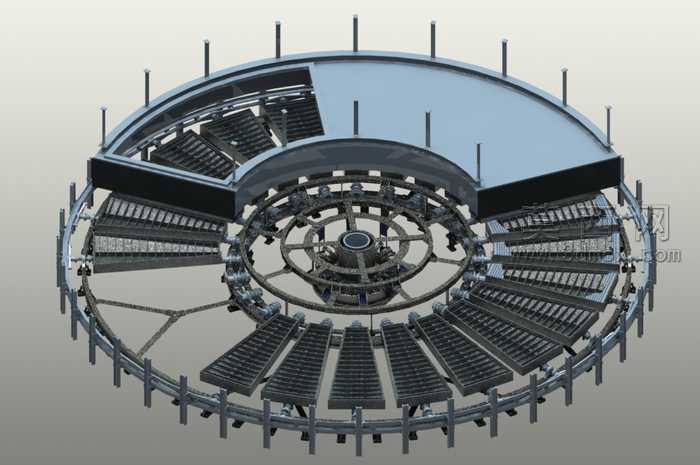

本作品为斜盘式翻盘过滤机的三维设计模型，采用主流三维机械设计软件完成全参数化建模，整体结构严格参照工业实际应用的翻盘过滤机设计规范搭建，完整还原了设备的环形排布结构、翻盘组件、支撑框架、中心传动基座等核心结构。建模过程中对各部件的装配关系做了精准约束，每一块过滤翻盘的铰接结构、翻盘下方的集液通道、环形轨道上的支撑立柱、中心回转机构的辐条式支撑框架都做了精细化建模，所有零件间无干涉错位，可直接用于装配校验与结构演示。材质渲染阶段，针对设备不同部件的工业实际材质做了区分设置：主体支撑钢结构采用哑光深灰金属材质，还原碳钢机架的磨砂金属质感；过滤翻盘的筛板部分采用带细密孔隙纹理的深色材质，模拟过滤滤板的实际表面特征；上部的挡液围板采用浅灰蓝色哑光漆面材质，还原设备外护板的涂装效果；中心传动部件做了金属光泽区分，突出核心传动结构的位置。整体渲染采用柔和的工业产品打光方式，清晰展现设备的环形分层结构，各部件的轮廓与装配关系一目了然。设计思路围绕磷酸生产过程中的固液分离过滤需求展开，采用环形多翻盘圆周排布的结构形式，可实现连续化的过滤、洗涤、卸渣、滤布再生工序，每一块翻盘可绕自身铰接轴翻转完成卸渣动作，相比传统固定盘过滤设备具备更高的连续作业效率与卸渣便利性。建模时重点考量了设备的回转同心度、翻盘翻转角度的合理性、支撑立柱的排布间距，确保结构符合实际生产的受力要求，同时对过滤区域的分区做了明确的结构划分，可直观展示不同工艺段在设备上的对应位置，整体模型结构完整、细节丰富，可用于过滤设备的结构教学、方案展示以及后续的工程化设计参考。
